产品说明

转向调整架,用于1英寸圆形光学元件

提供±4º的俯仰和偏转调节;

将Ø1英寸(25.4mm)光学元件以相对于光轴45°角安装;

安装Ø6mm笼杆,可选平滑孔或4-40螺纹孔;

兼容30mm笼式系统,且兼容SM1 (1.035"-40);

一个M4螺孔和一个M6螺孔用于Ø12mm接杆和Ø1英寸接杆;

SM1螺纹孔可兼容安装一英寸套筒

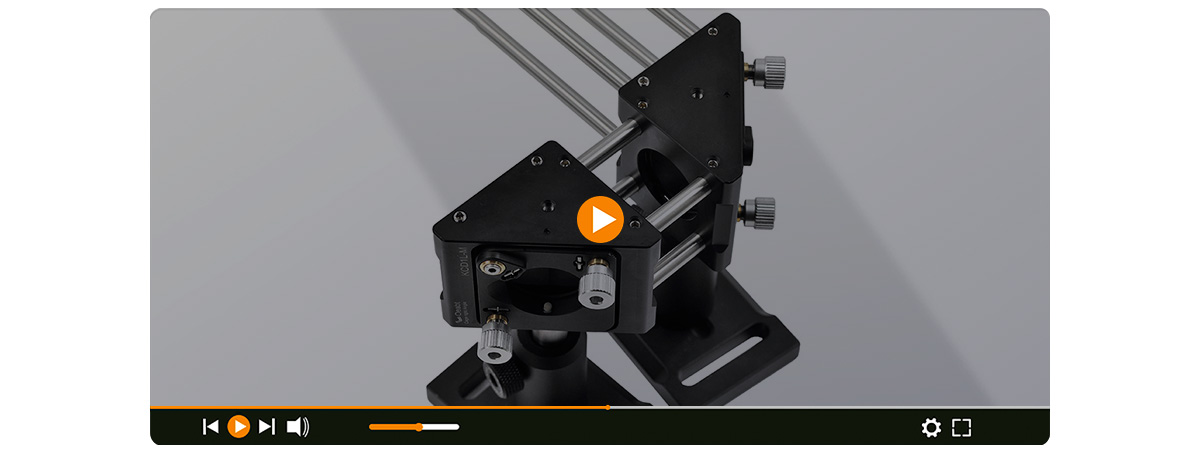

KCD1L直角调整架设计易于成到我们的30mm笼式系统中。调整架的入射和出射端口有一个SM1螺孔,可以集成Ø1英寸的透套筒。调整架具有3个3/16"-100 调节器,可以进行反射镜的精密对准,可以在一个30mm笼式系统中进行精确的光束对准。

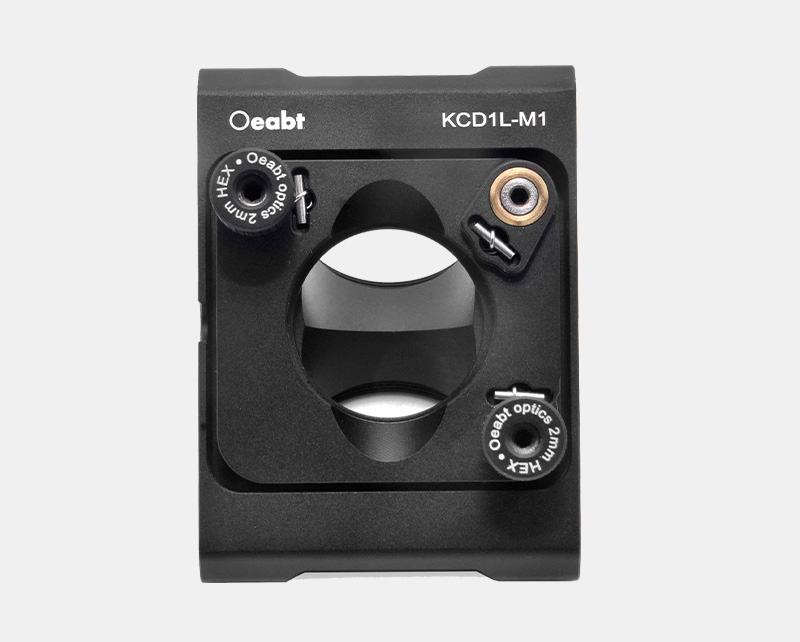

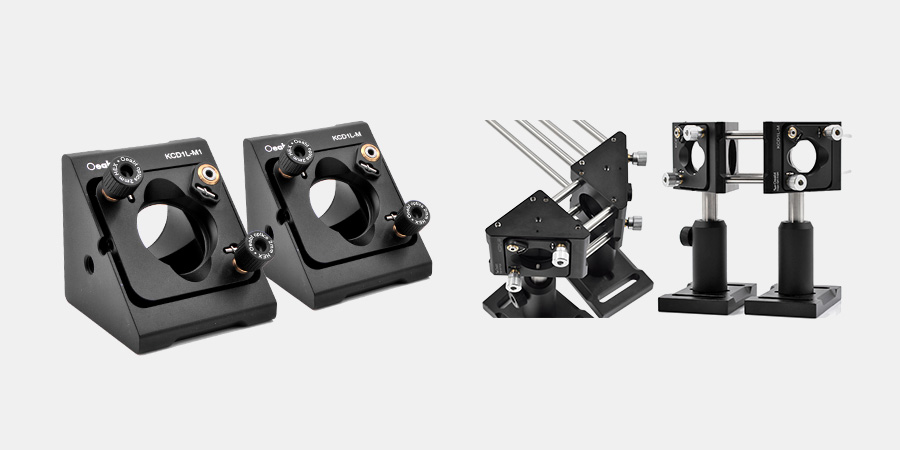

30mm笼式直角调整架
型号
KCD1L-M
KCD1L-M1
连接杆孔径 Ø6mm通孔 4-40螺纹
孔间距
30*30mm 15*15mm
端口螺纹 SM1(1.035”-40)内螺纹
重量 136.8g
141g
材质 7075铝合金

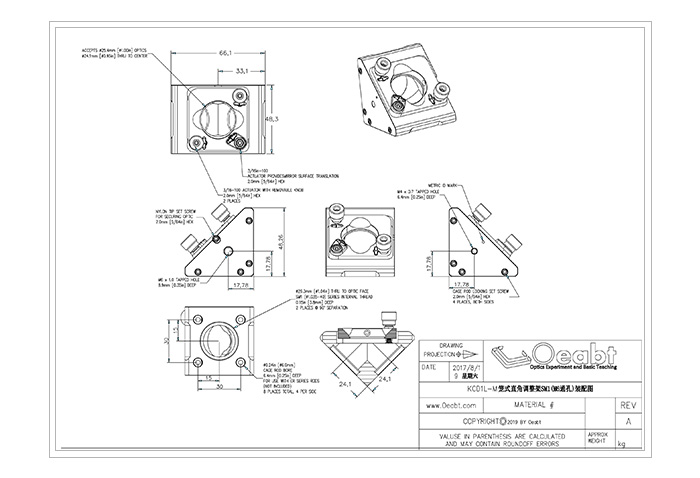

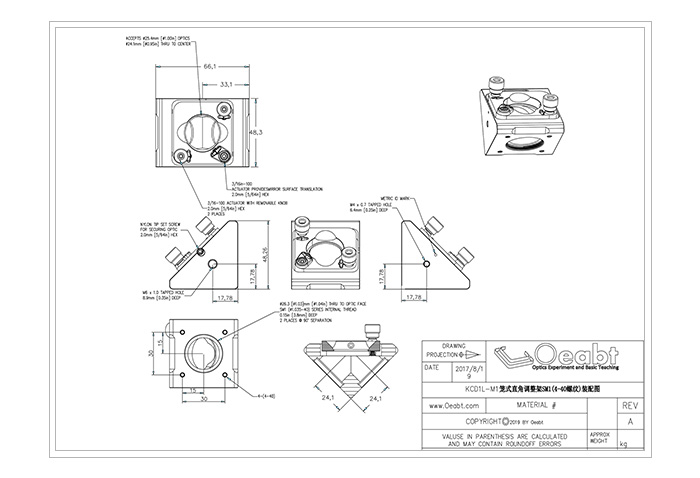

示意图
通用参数

☑产品描述

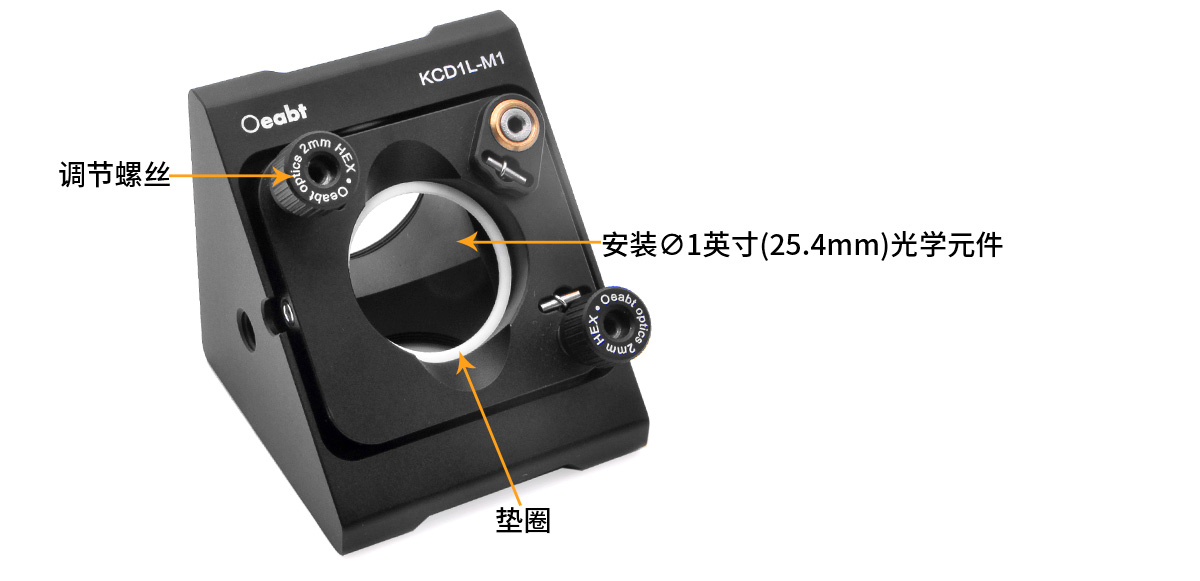

(1)直角调整架兼容Ø1英寸(25.4mm)的光学元件 , 为透射光提供最大的通光孔径,并且为操作已安装的光学元件提供空间。后装式设计不限制要安装的光学元件的厚度, 即使安装座上装有笼杆或透镜套管, 安装的光学元件仍然可以进行操作。铁氟龙垫圈可用于安装厚度小于3mm的光学元件,起到可保护镜片的作用(需单独购买)。
调节螺丝可俯仰和倾斜调节表面平板,该螺丝能保证以0.01英寸(0.254mm)的分辨率实现平滑、高灵敏的移动。这些调整器的其中两个附带手动旋钮,而另一个必须使用2mm六角扳手或者球头起子进行调节。

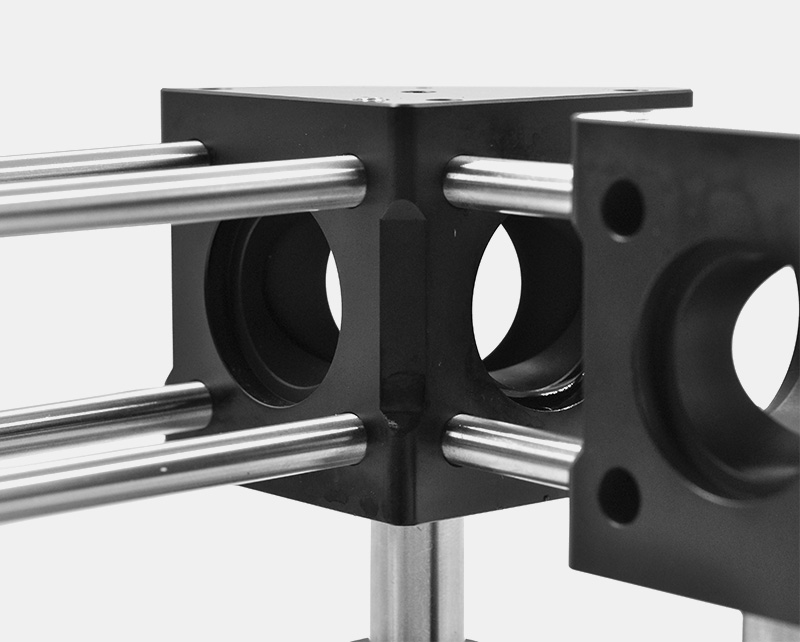

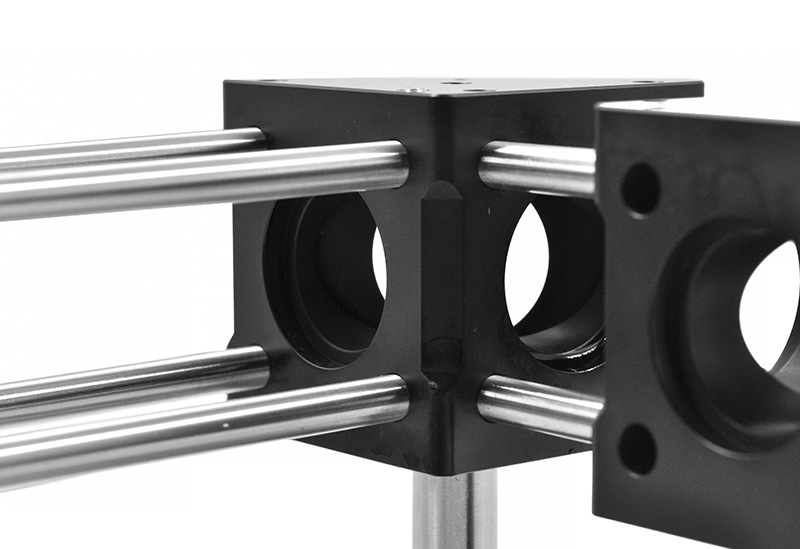

(2)安装水平位置处于45°角的光学元件提供可调的俯仰和倾斜。端口有别于KCD1L-M通孔设计, KCD1L-M1采用4-40螺丝,直接装上螺丝拧上固定,稳定性会比通孔设计更要稳定一些。它们的间距匹配我们的30mm笼式系统标准, 这个设计使多个30mm笼式组件可以直接连接,不需要笼杆转接件。

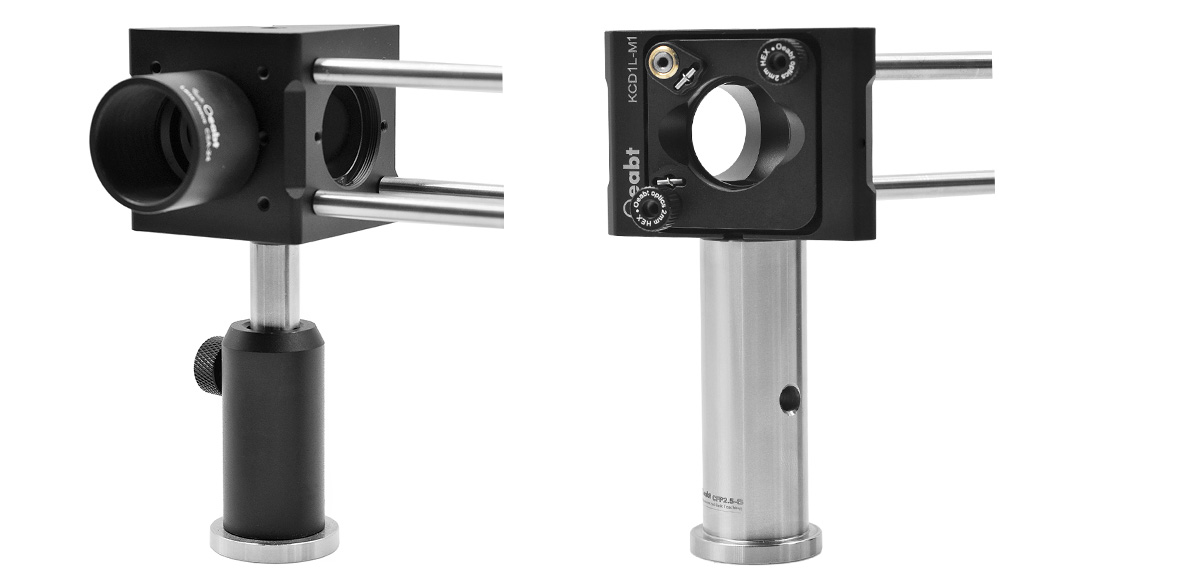

(3)一个M4螺孔和一个M6螺孔(用于Ø12mm 和Ø1英寸接杆)。

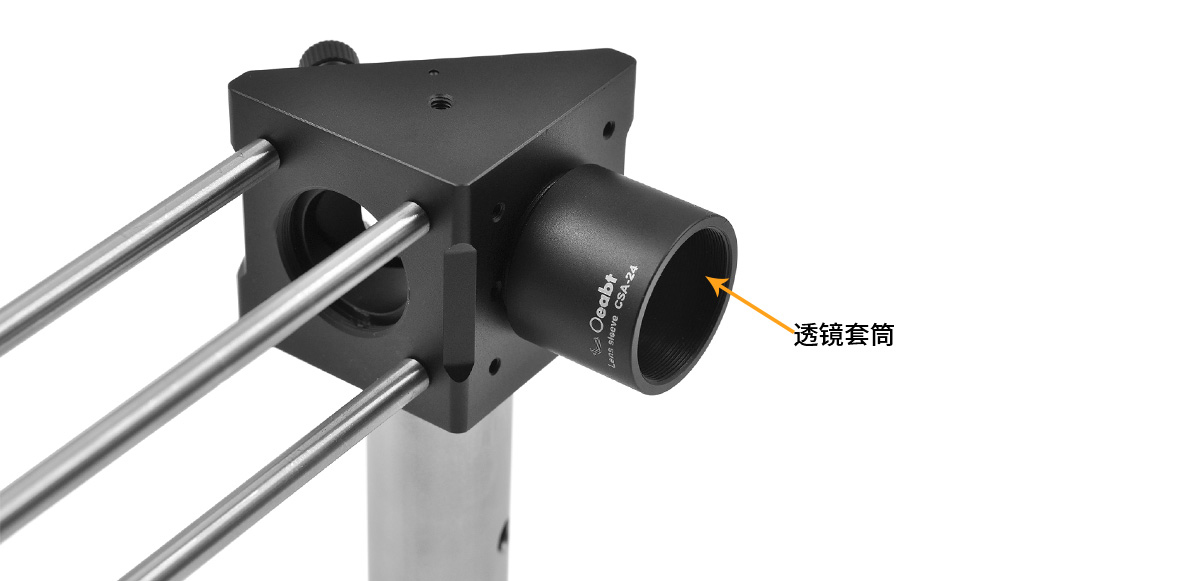

(4)透镜孔直径1英寸,SM1螺纹。兼容SM1透镜套筒。

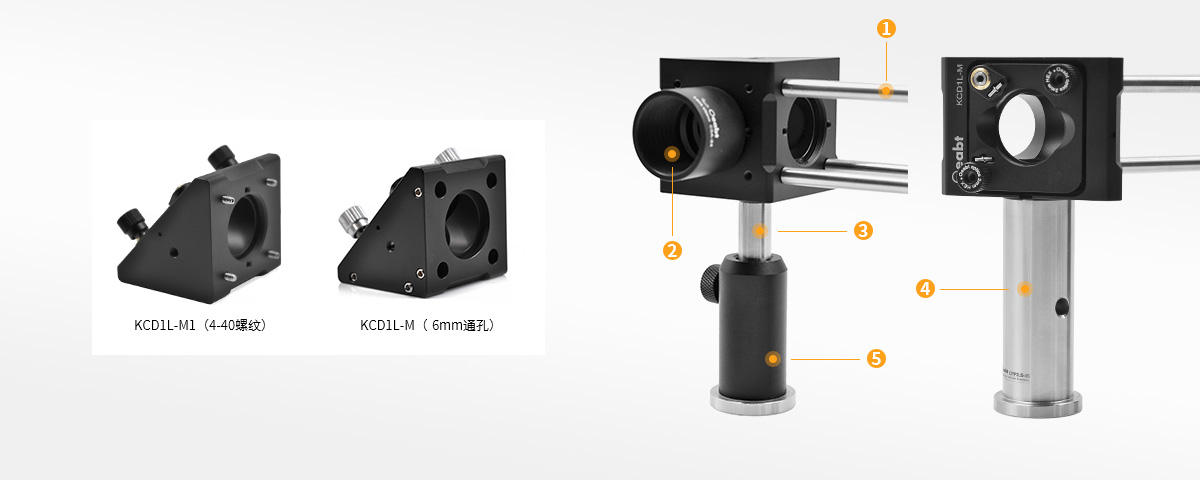

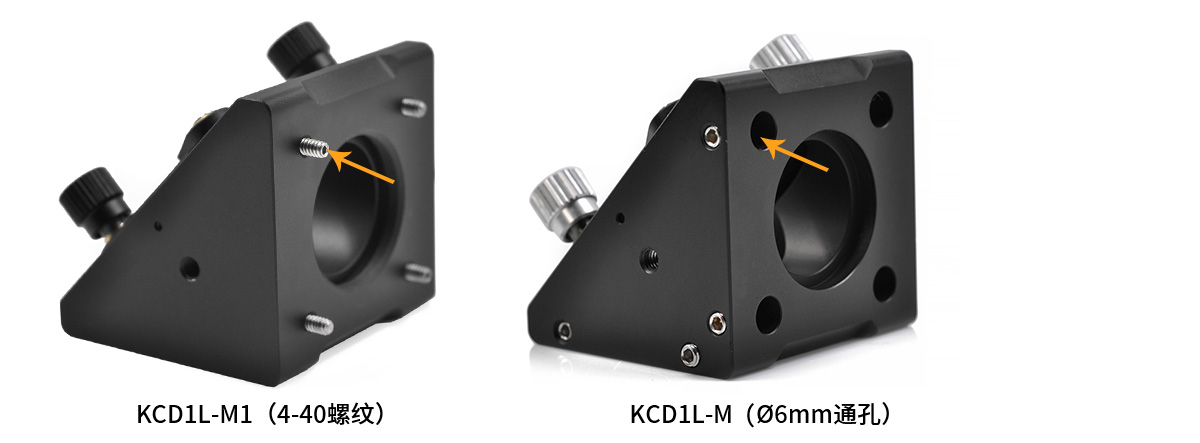

(5)两款区别示意:

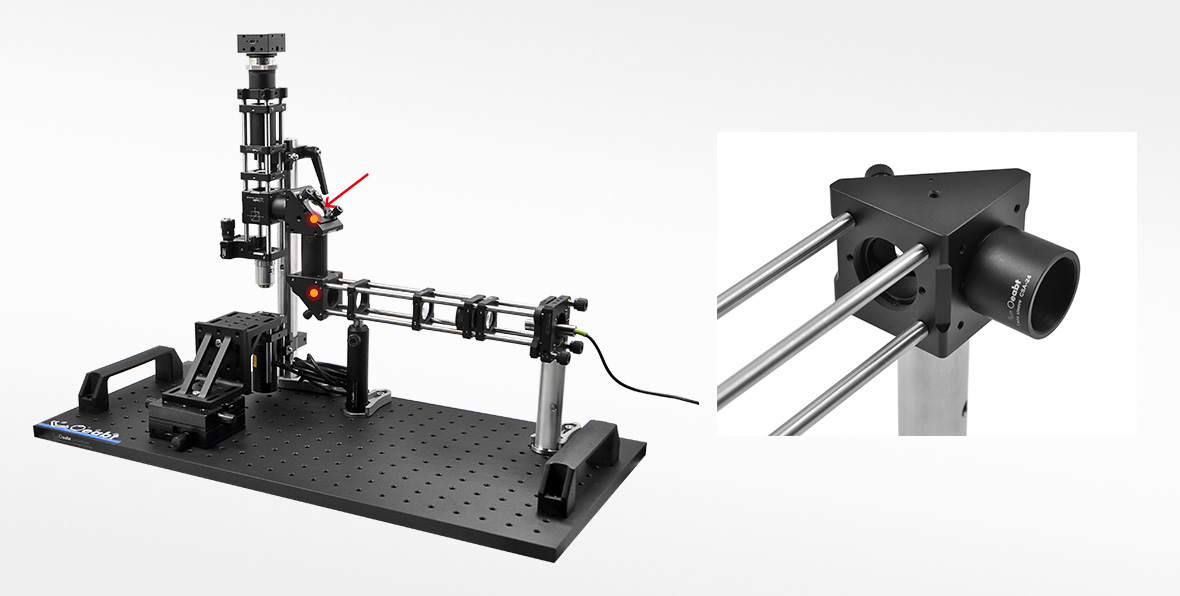

      Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件,可通过安装接杆或透镜套管,可以将笼式系统集成到光学设备中去。

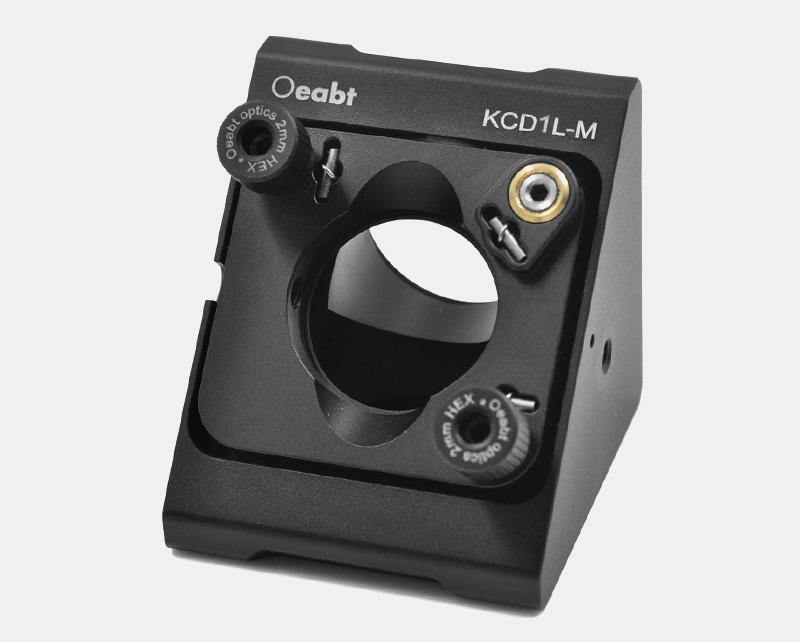

KCD1L-M 30mm笼式直角调整架

转向调整架,用于1英寸圆形光学元件; 提供±4º的俯仰和偏转调节;

将Ø1英寸(25.4mm)光学元件以相对于光轴45°角安装 8个6.35mm深的Ø6mm平滑孔,用于安装Ø6mm笼杆;

兼容< a href="https://www.oeabt.com/list.php?pid=1&ty=22&bid=5&sid=27" target="_blank">30mm笼式系统,且兼容SM1 (1.035"-40);

 一个M4螺孔和一个M6螺孔用于Ø12mm和Ø1英寸< a href="https://www.oeabt.com/search.php?pid=1&ty=0&q=接杆" target="_blank">接杆

【Ø6mm通孔】KCD1L-M直角调整架设计易于成到我们的30mm笼式系统中。调整架的入射和出射端口有一个SM1螺孔,可以集成Ø1英寸的透套筒。调整架具有3个3/16"-100 调节器,可以进行反射镜的精密对准,可以在一个30mm笼式系统中进行精确的光束对准。

型号
规格
工程图
对比
单价
发货日期
购物车

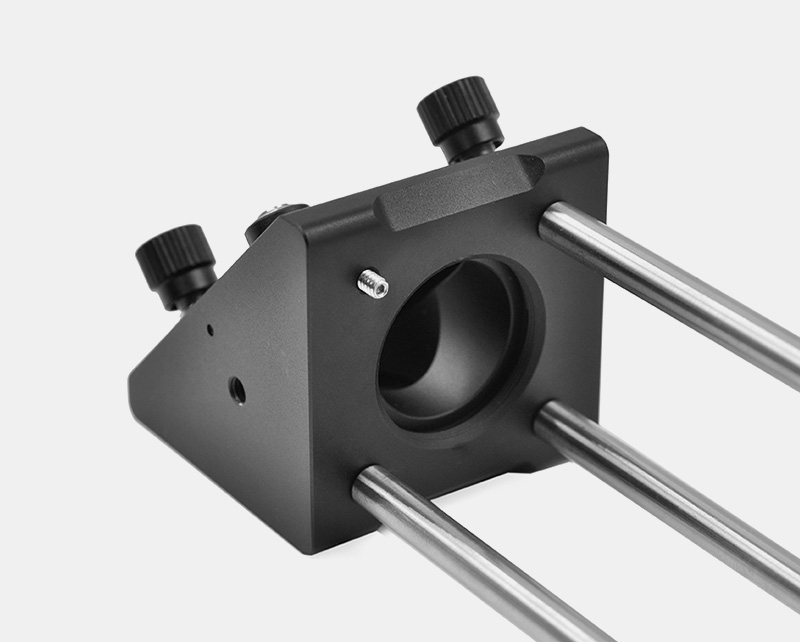

KCD1L-M1 30mm笼式直角调整架

KCD1L-M1是用4-40螺丝固定Ø6mm笼杆,稳定性会比MCD1L-M设计更要稳定一些;

底面M4螺孔和顶面M6螺孔用于Ø12mm和Ø25mm接杆

可相对于光轴45°安装Ø1英寸(25.4 mm)的反射镜片;

调节范围:±4º的俯仰和偏转调节;

兼容30mm笼式系统和SM1(1.035"-40)螺纹;

透镜孔SM1螺纹,兼容Oeabt多系列的Ø1英寸套筒

【4-40螺纹】KCD1L-M1直角调整架兼容Ø1英寸(25.4mm)的光学元件 , 为透射光提供最大的通光孔径,并且为操作已安装的光学元件提供空间。KCD1L-M1是用4-40螺丝固定Ø6mm笼杆,稳定性会比KCD1L-M的通孔设计更要稳定一些。

型号
规格
工程图
对比
单价
发货日期
购物车
