产品说明

• 通过测微计调节狭缝宽度；

• 狭缝宽度：0~4.5mm；

• 测微头与狭缝宽度调节一对一，10μm分度；

• 狭缝居于SM05（0.535”-40）)螺孔中心；

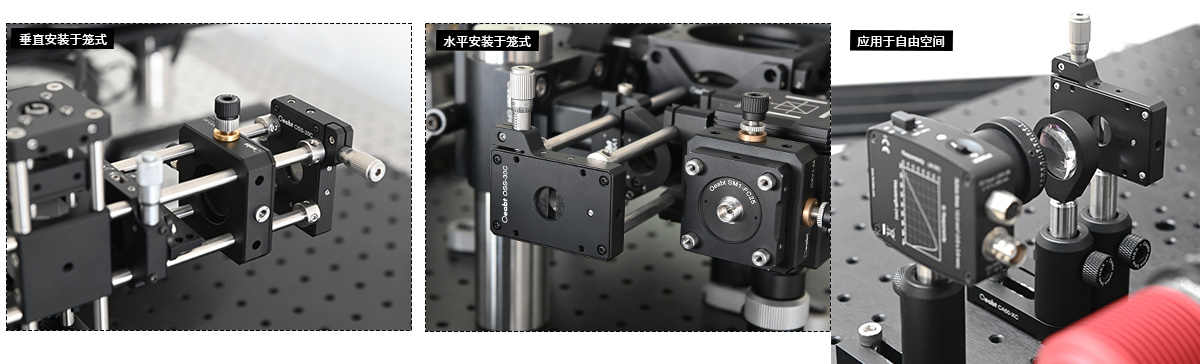

• 可竖直、水平方向安装到30mm笼式系统；

OSS-30C可调宽度狭缝的两个刀片均匀地沿着SM05螺纹通孔向内或向外移动，保持狭缝的开口始终与SM05螺孔中心居中的对称性。

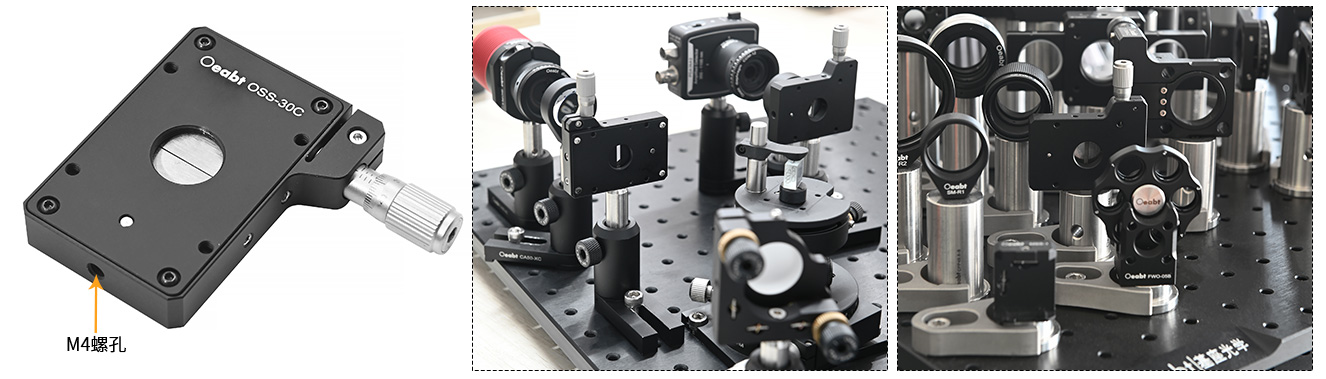

示意图

通用参数

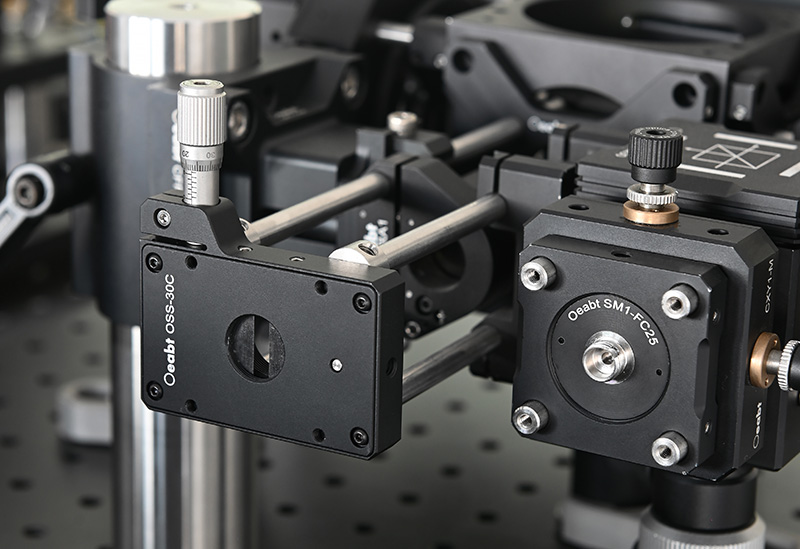

（1）OSS-30C可调宽度狭缝的两个刀片均匀地沿着SM05螺纹通孔向内或向外移动，保持狭缝的开口始终与SM05螺孔中心居中的对称性。该狭缝外壳设计了4个4-40螺孔，便于将其安装在30mm笼式系统中。安装时，狭缝可以轻松定位在竖直或水平方向，适应不同的实验要求。

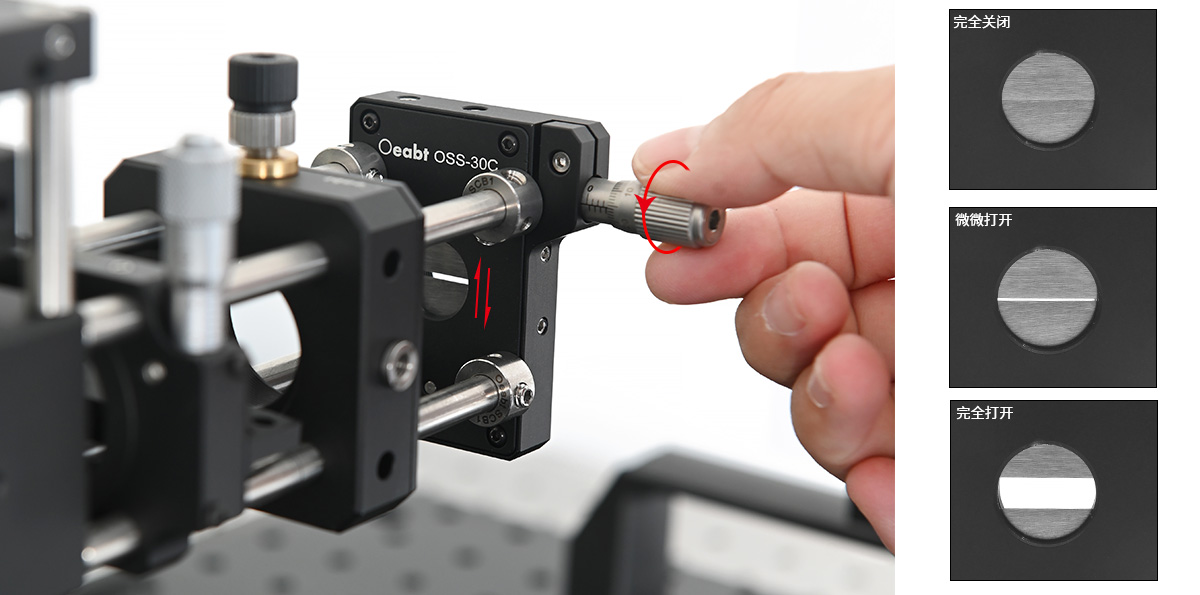

（2）狭缝的宽度范围从完全闭合到6mm。通过测微计驱动进行调节，测微计的读数与实际狭缝宽度保持1:1的关系，每转动一圈调节0.5mm。在完全闭合时，两个刀片应当接触，但由于刀片缺陷及刀片平行度的限制，可能会有最大0.25µm的缝隙（这种微小的偏差不会影响大多数应用中的精度需求）。

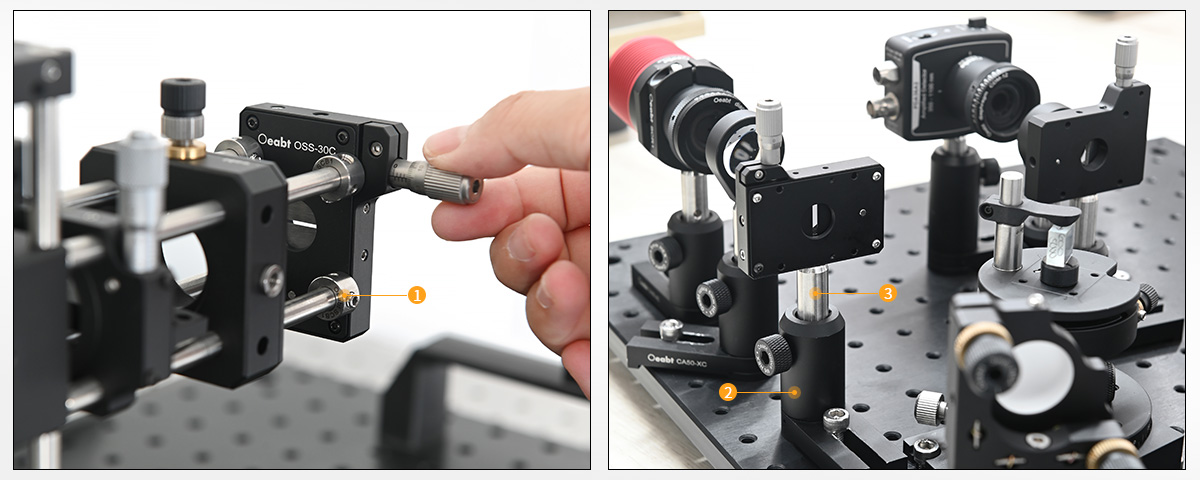

（3）狭缝的底部设计有M4的安装孔，这使其与光学标接杆兼容，便于固定在多种光学装置中。

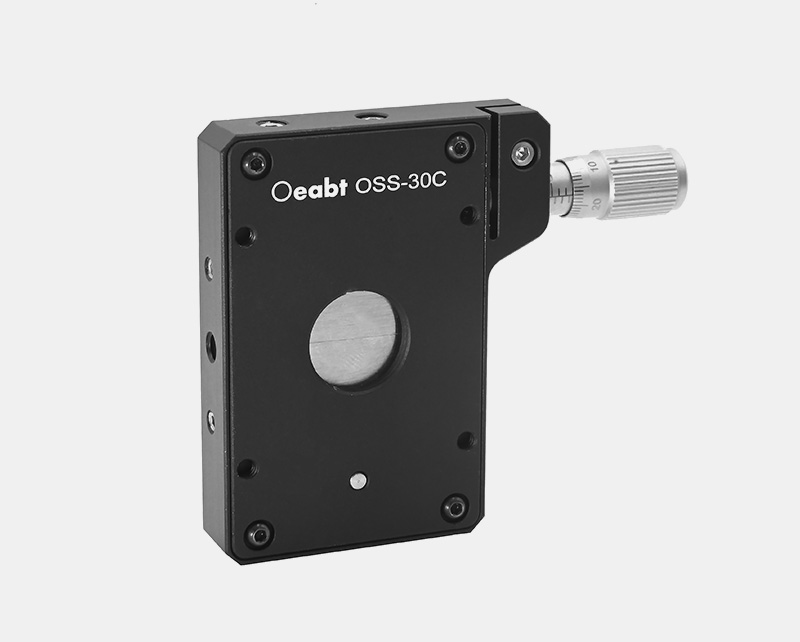

OSS-30C 30mm笼式可调狭缝

• 通过测微计调节狭缝宽度；

• 狭缝宽度：0~6mm；

• 测微头与狭缝宽度调节一对一，10μm分度；

• 狭缝居于SM05（0.535”-40）)螺孔中心；

• 可竖直、水平方向安装到30mm笼式系统；

OSS-30C可调宽度狭缝的两个刀片均匀地沿着SM05螺纹通孔向内或向外移动，保持狭缝的开口始终与SM05螺孔中心居中的对称性。
