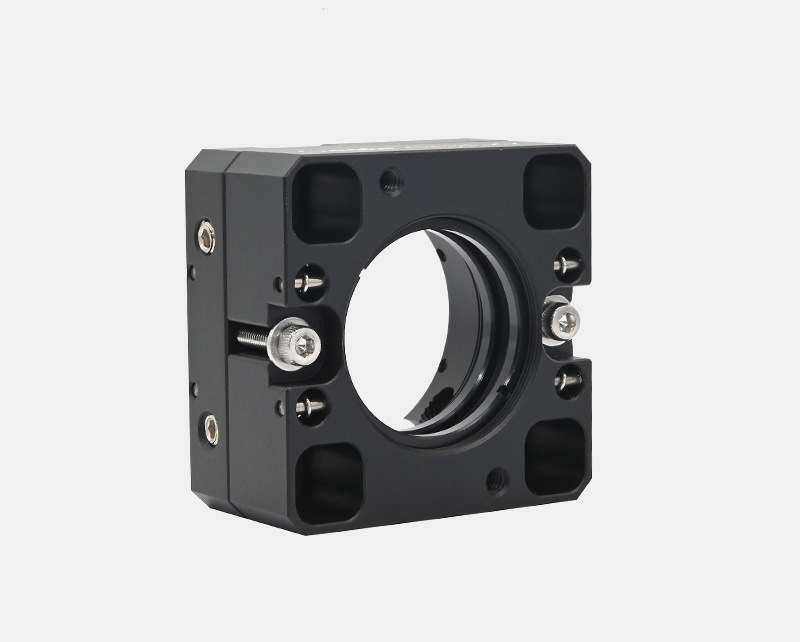

产品说明

• X/Y方向可调节±1.0mm；

• 前板带SM1（1.035”-40）内螺纹；

• 可安装Ø1英寸，最厚8.6mm的光学元件；

• 底部M4螺孔用于接杆安装；

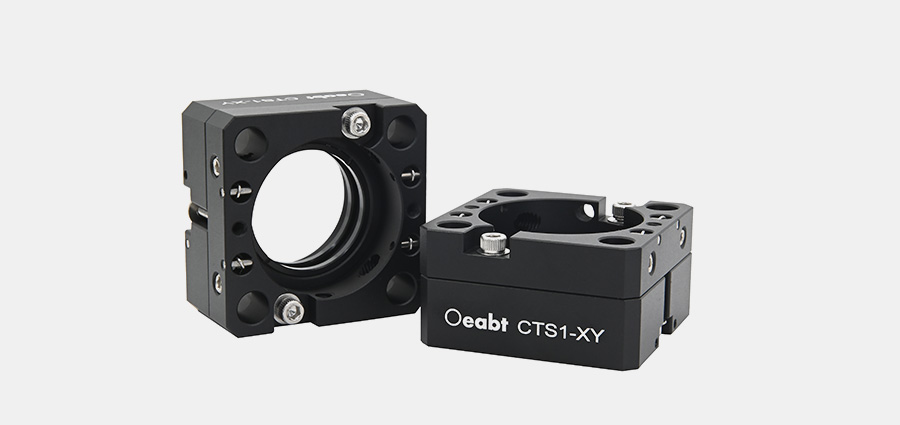

CTS1-XY平移滑板是为30mm笼式系统中的光学元件在XY方向进行粗略定位，提供±1mm的调节范围。

示意图

通用参数

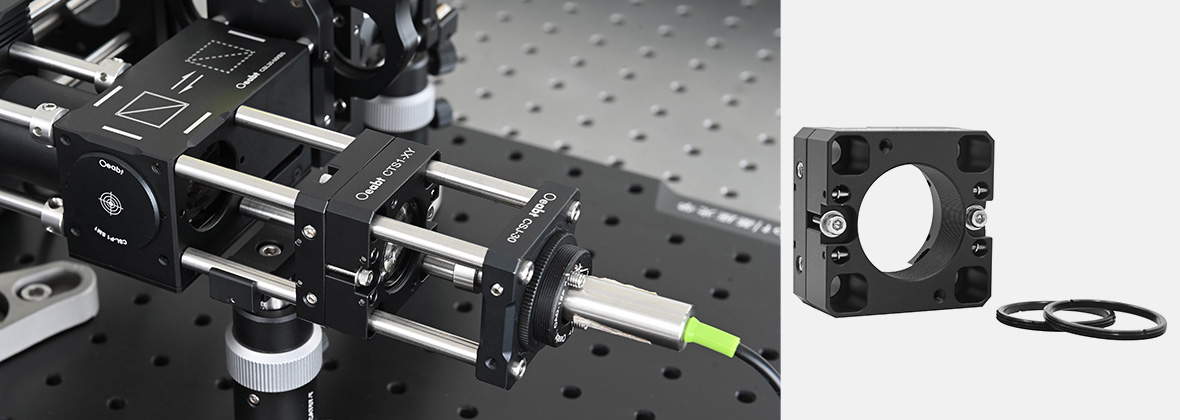

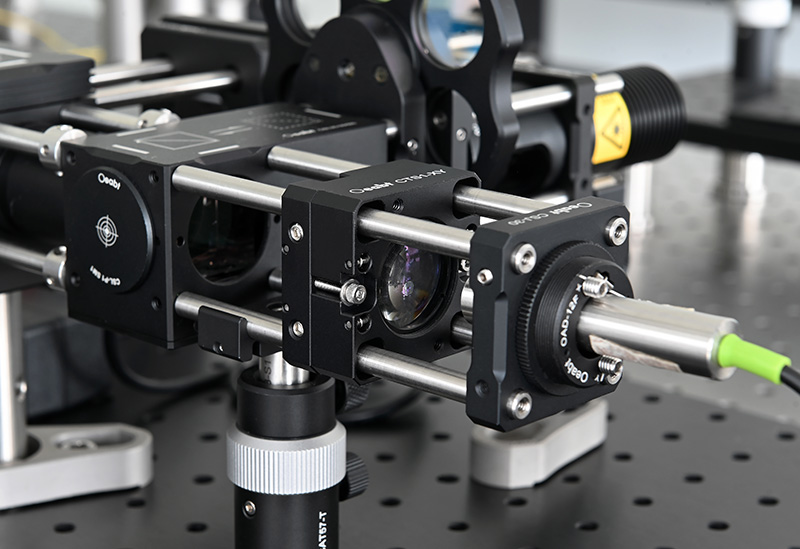

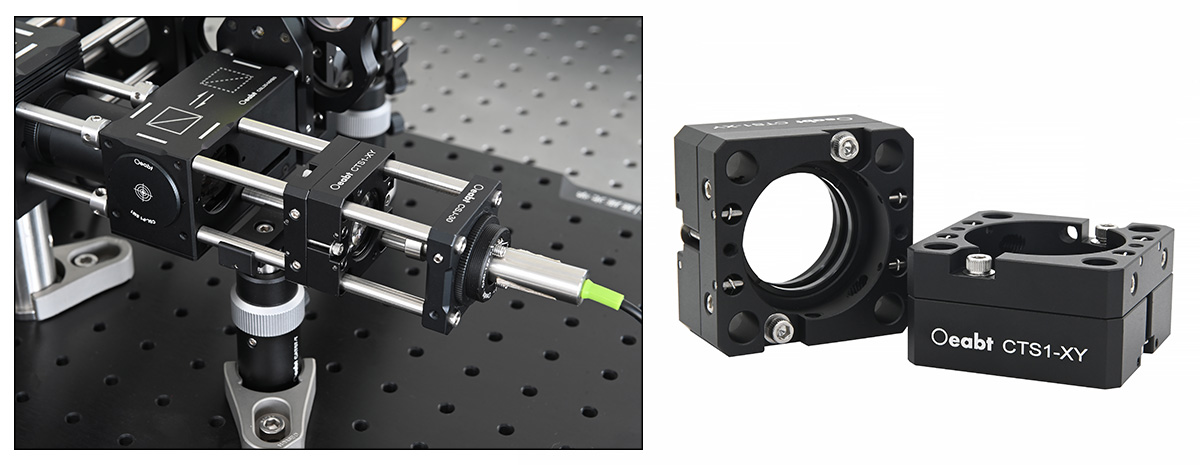

（1）CTS1-XY平移滑板是为30mm笼式系统中的光学元件在XY方向进行粗略定位，提供±1mm的调节范围（仅限手动调节），非常适合与对准激光器一起使用，以确保光学元件的准确居中。

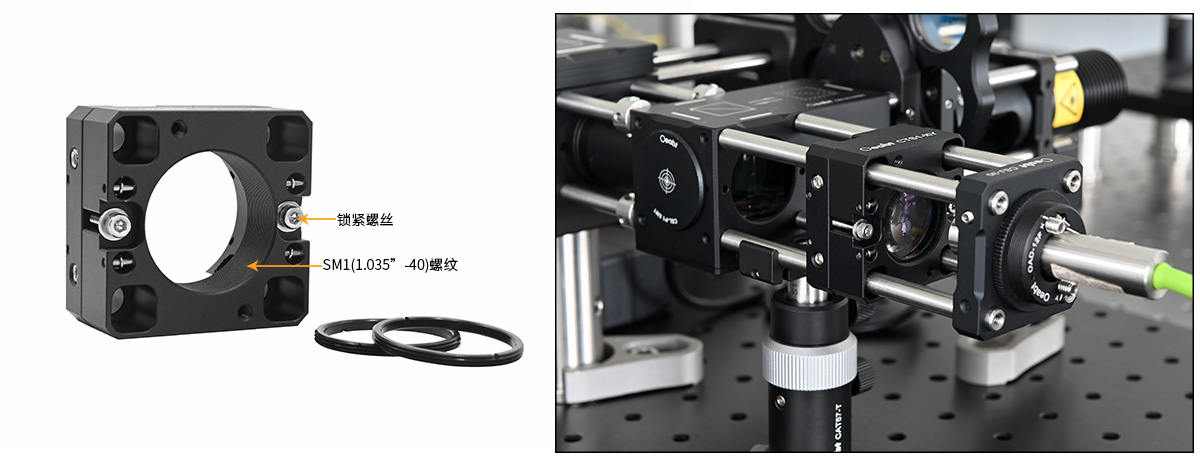

（2）前滑板中心设有SM1（1.035”-40）螺纹孔，附带2个SM1卡环，便于安装最厚8.6mm的Ø1英寸光学元件。而固定式背板则配有光滑孔，方便安装和操作。前板通过两个锁紧螺丝与背板固定，锁紧螺丝可使用2mm六角扳手拧固位置。

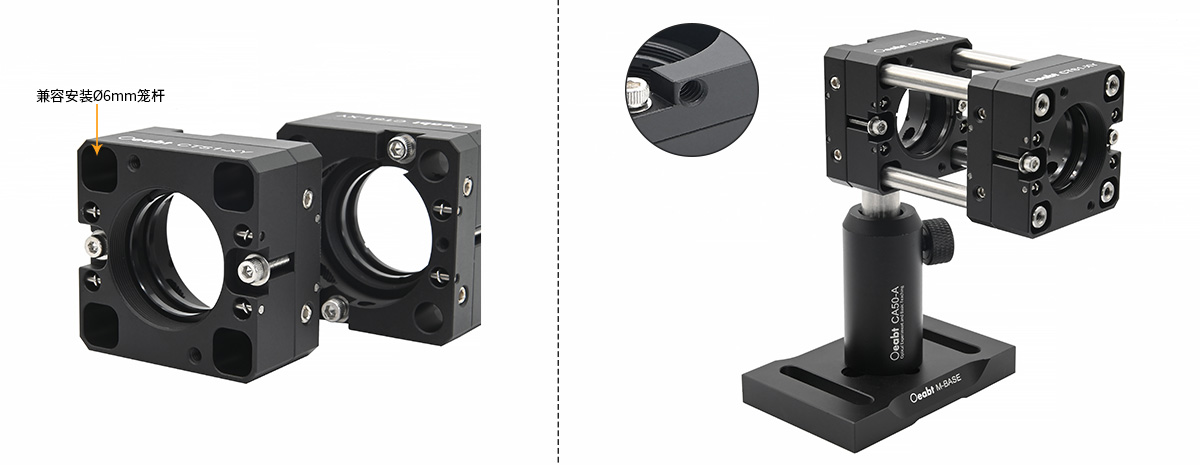

（3）滑板开有4个通孔，兼容PCM系列Ø6mm笼杆，从而与我们的30mm笼式系统兼容。为了提供更多的安装选项，背板底部还配有M4螺孔，适用于安装Ø12mm接杆。

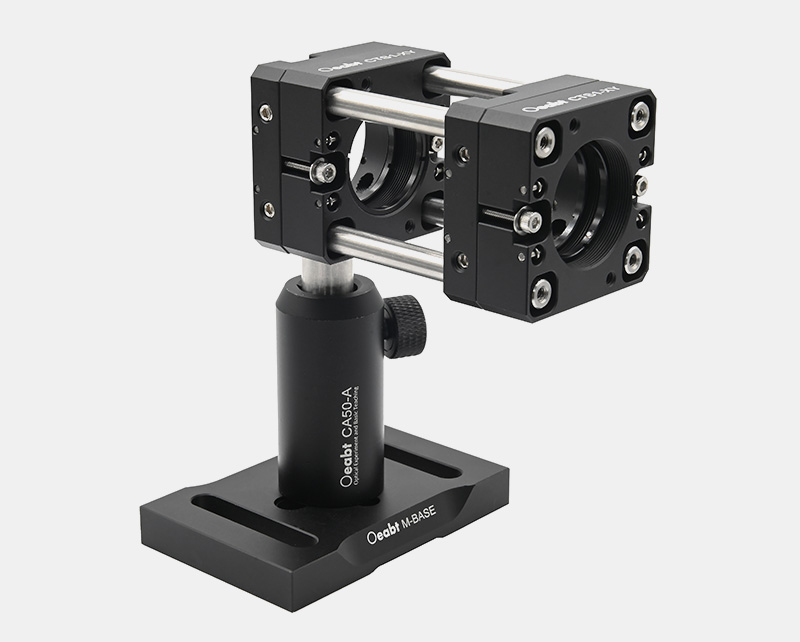

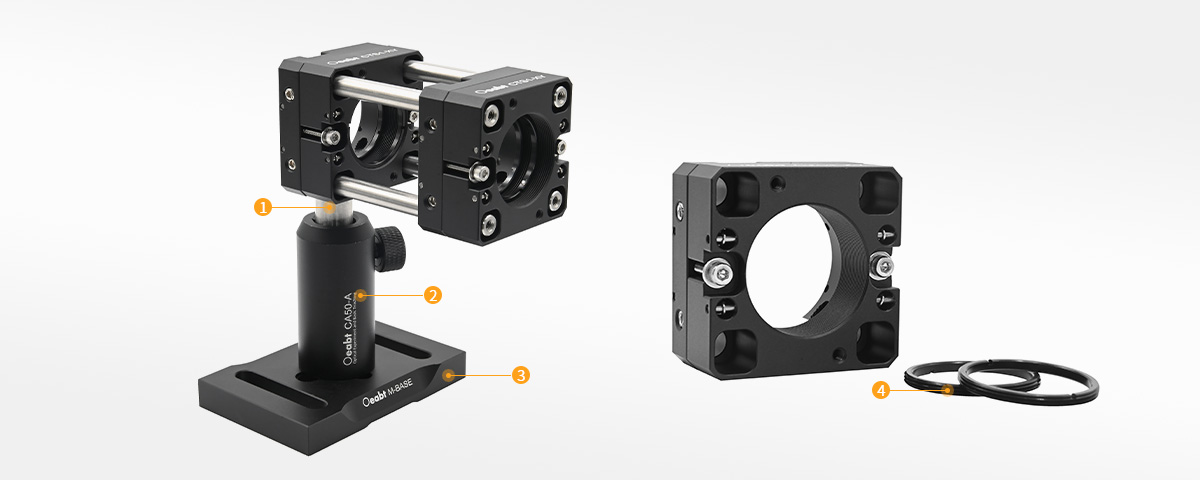

❶Ø12mm不锈钢接杆点击购买>	❷CA-A系列接杆支架点击购买>
❸M-BASE 可调节底板底座点击购买>	❹CSK系列卡环点击购买>

CTS1-XY 笼式XY平移滑板

• X/Y方向可调节±1.0mm；

• 前板带SM1（1.035”-40）内螺纹；

• 可安装Ø1英寸，最厚8.6mm的光学元件；

• 底部M4螺孔用于接杆安装；

CTS1-XY平移滑板是为30mm笼式系统中的光学元件在XY方向进行粗略定位，提供±1mm的调节范围。
