产品说明

• 安装柱透镜或矩形光学元件；

• 兼容30mm或60mm笼式系统；

• 夹持高度：CLB30高度范围4.0mm-19mm，CLB60高度范围4.0mm-48mm；

• 安装臂可以独立移动，刻度辅助定心，间隔1mm；

• 带SM1或SM2内螺纹用于套筒安装；

• 底部M4螺孔用于接杆安装；

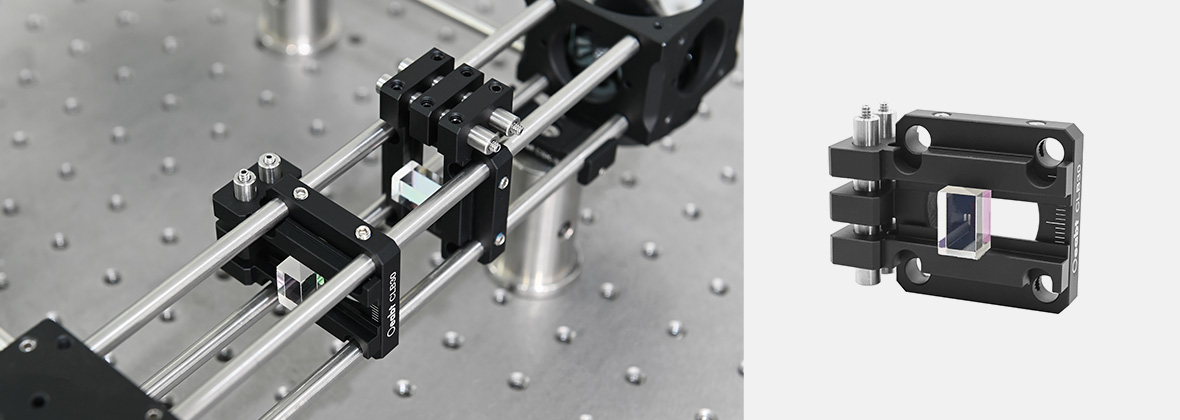

柱透镜安装座用于在30mm笼式系统内用于水平或垂直固定柱透镜或长方形光元件。

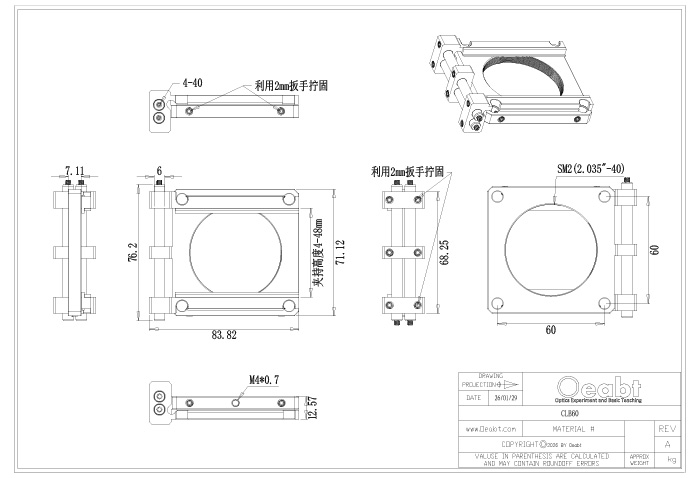

示意图

通用参数

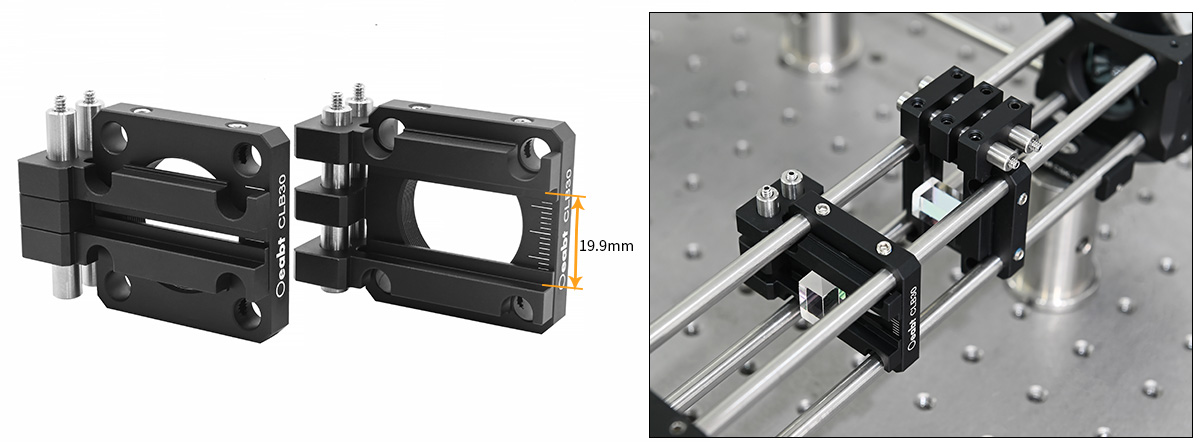

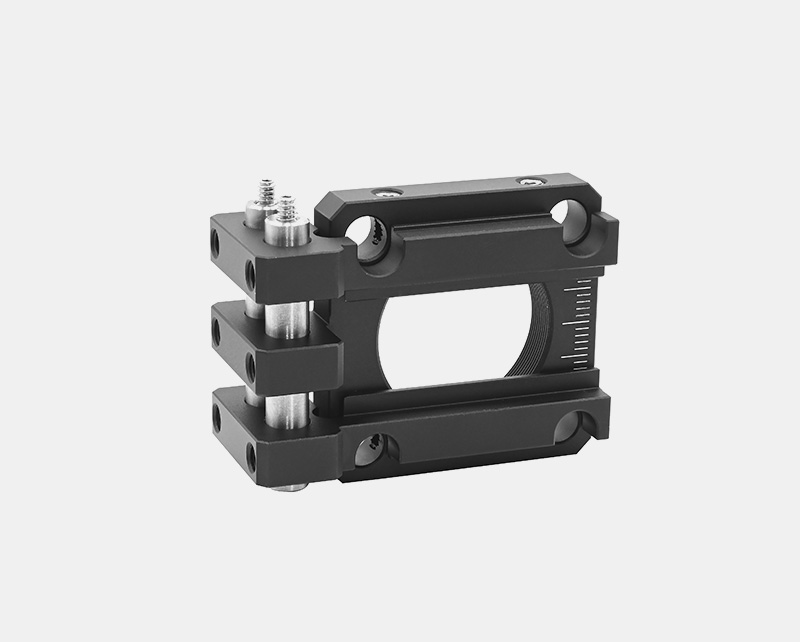

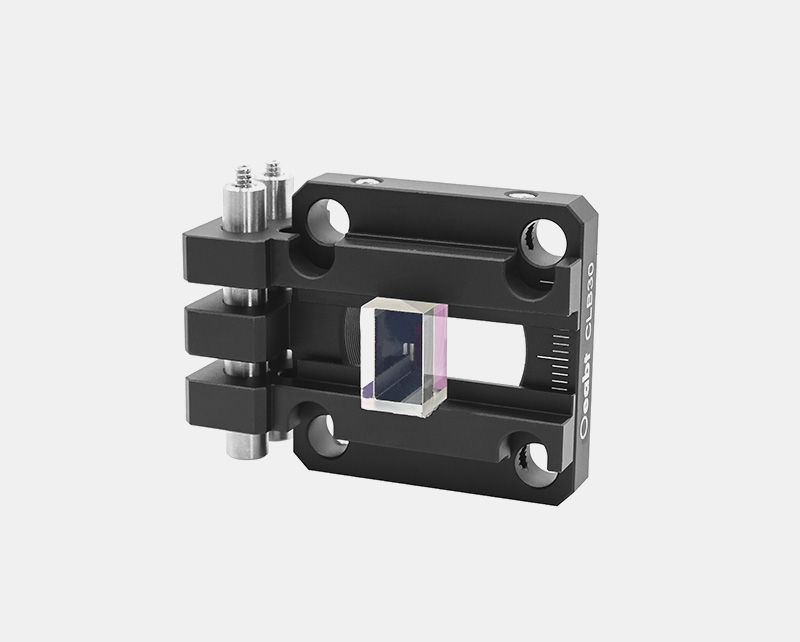

（1）将柱透镜置于两滑动臂之间，贴合凸层阶边缘，调节滑动臂间距至夹紧元件。笼板侧面带刻度辅助定心，主刻度间隔5mm，次刻度间隔1mm。需注意：笼板已注胶无法移动，仅可平移滑动臂位置。

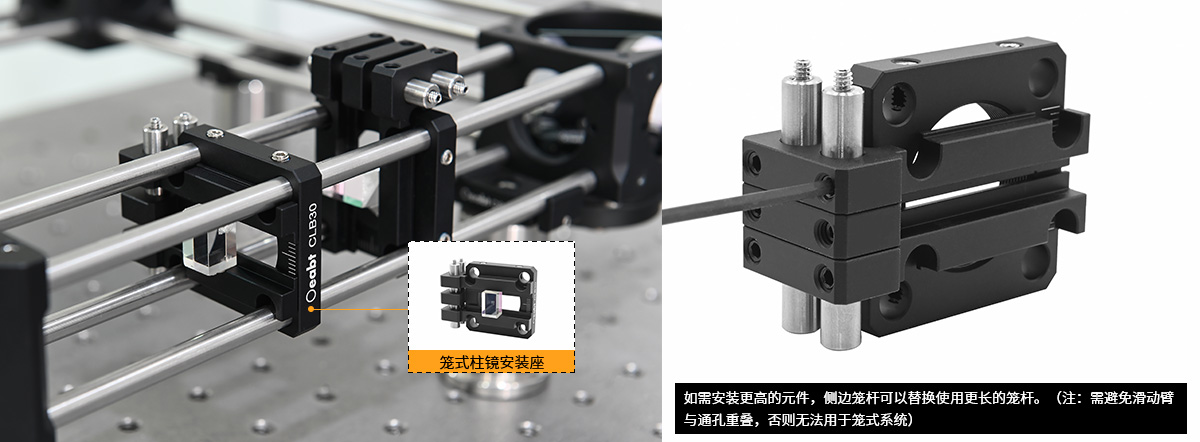

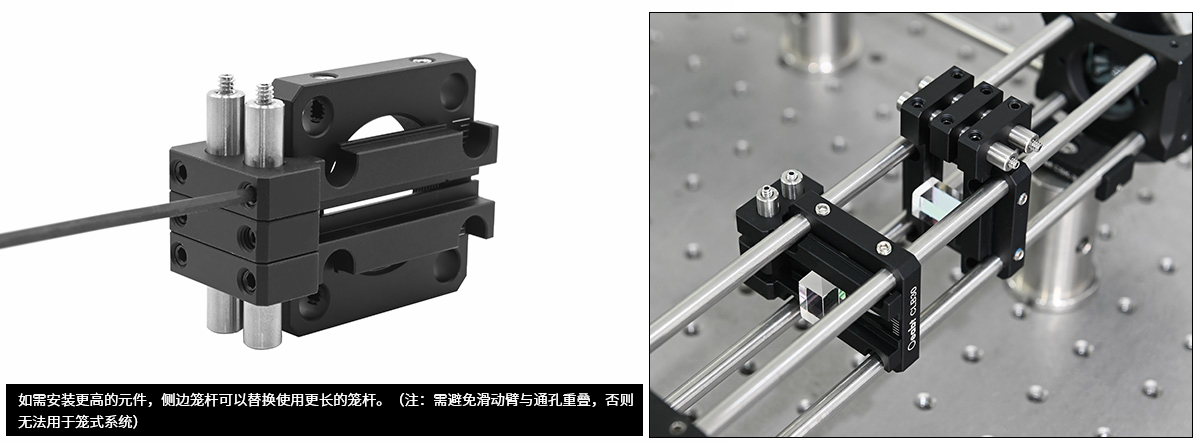

（2）如需安装更高的元件，侧边笼杆可以使用更长的笼杆。（注：需避免滑动臂与通孔重叠，否则无法用于笼式系统）

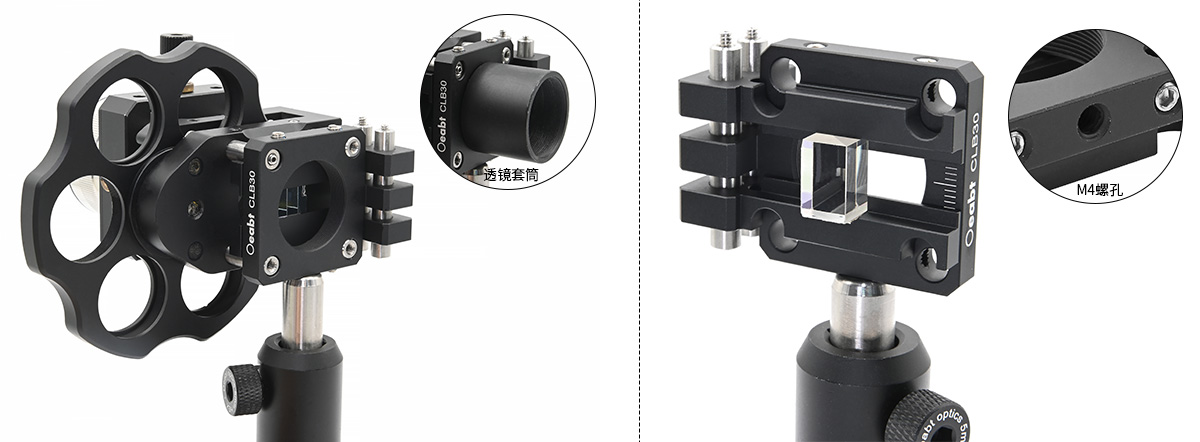

（3）笼板带刻度辅助定心，主刻度间隔5mm，次刻度间隔1mm。底部还带M4螺孔，用于接杆安装。

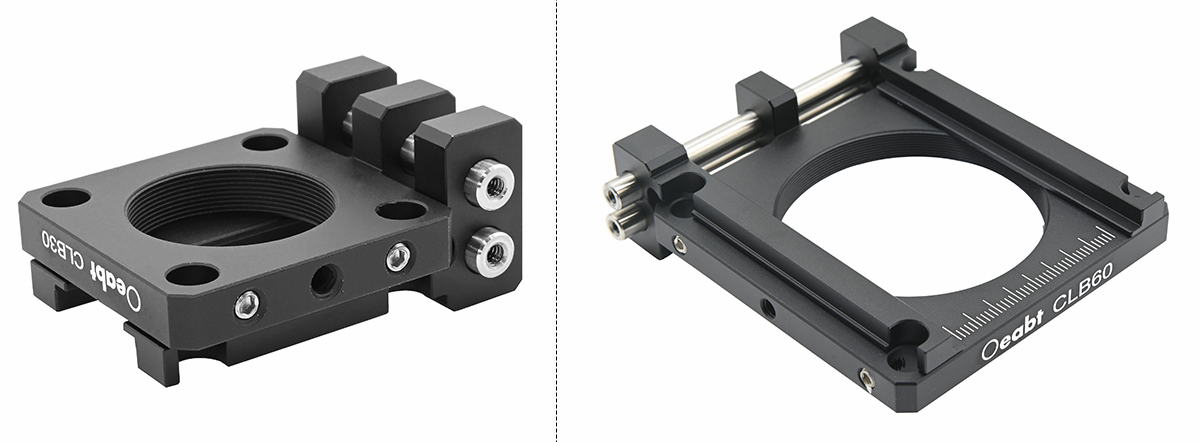

（4）CLB30：中心孔为 SM1（1.035"-40）内螺纹，兼容Ø1英寸透镜套筒及SM1螺纹组件。CLB60：中心孔为 SM2（2.035"-40）内螺纹，兼容Ø2英寸透镜套筒及SM2螺纹组件。

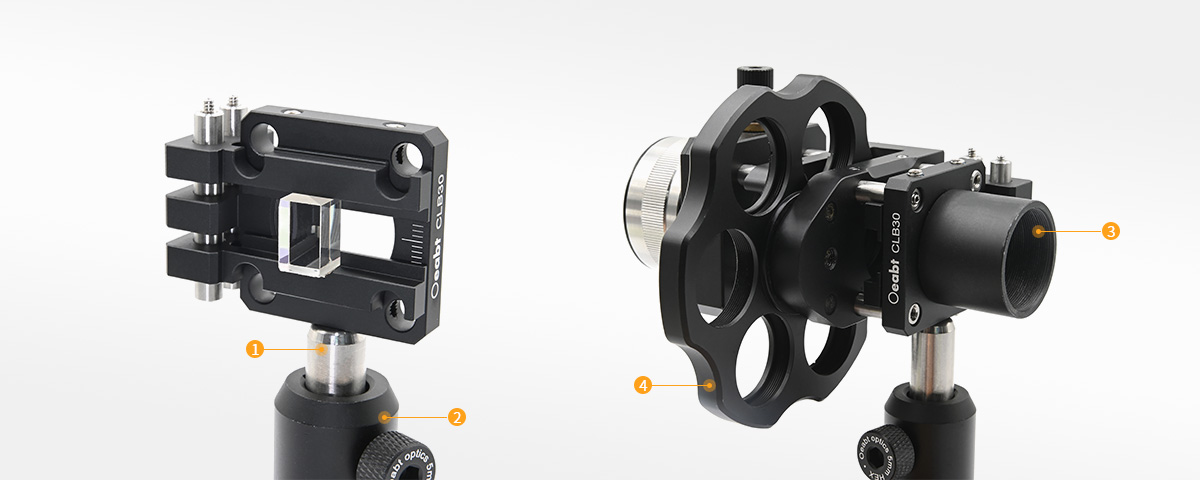

❶Ø12mm不锈钢接杆点击购买>	❷CA-A系列接杆支架点击购买>
❸Ø1英寸公转母透镜套筒点击购买>	❹30mm滤光片转轮点击购买>

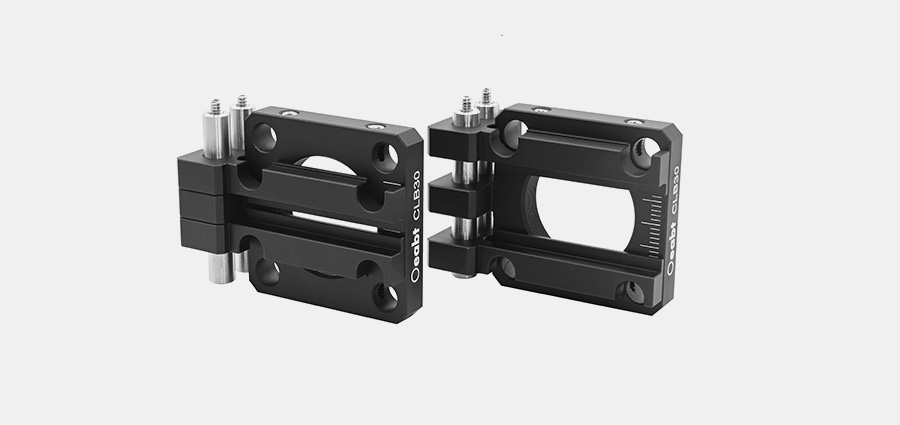

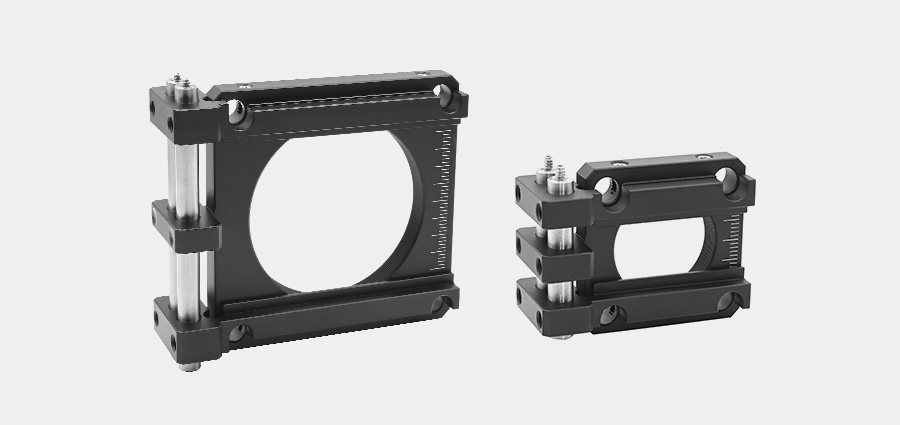

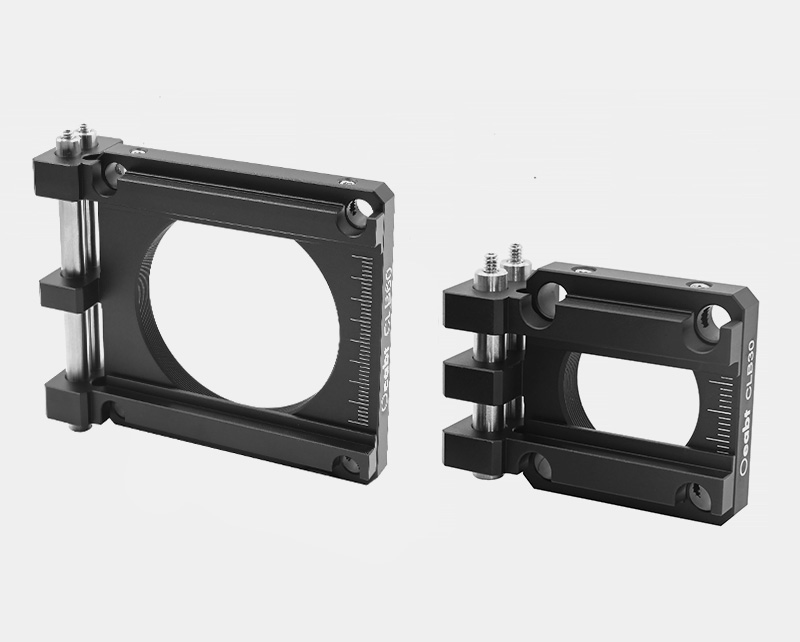

CLB系列笼式柱镜安装座

• 安装柱透镜或矩形光学元件；

• 兼容30mm或60mm笼式系统；

• 夹持高度：CLB30高度范围4.0mm-19mm，CLB60高度范围4.0mm-48mm；

• 安装臂可以独立移动，刻度辅助定心，间隔1mm；

• 带SM1或SM2内螺纹用于套筒安装；

• 底部M4螺孔用于接杆安装；

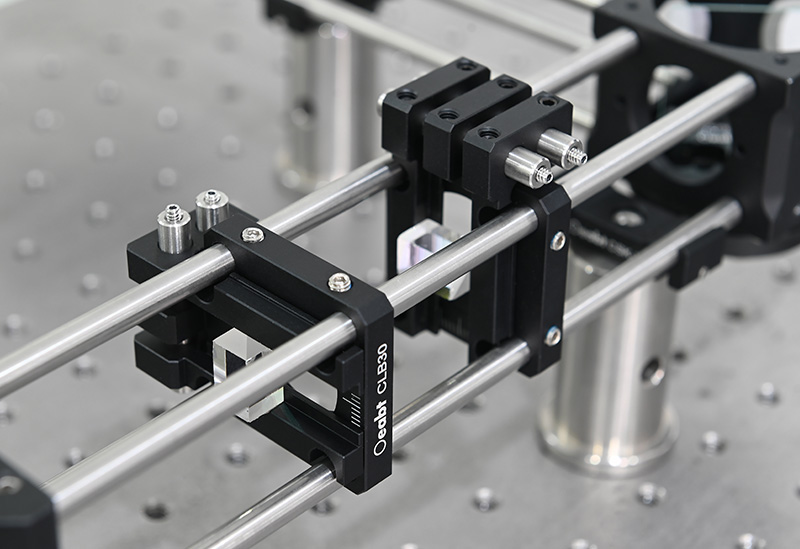

CLB30柱透镜安装座用于在30mm笼式系统内用于水平或垂直固定柱透镜或长方形光元件。
