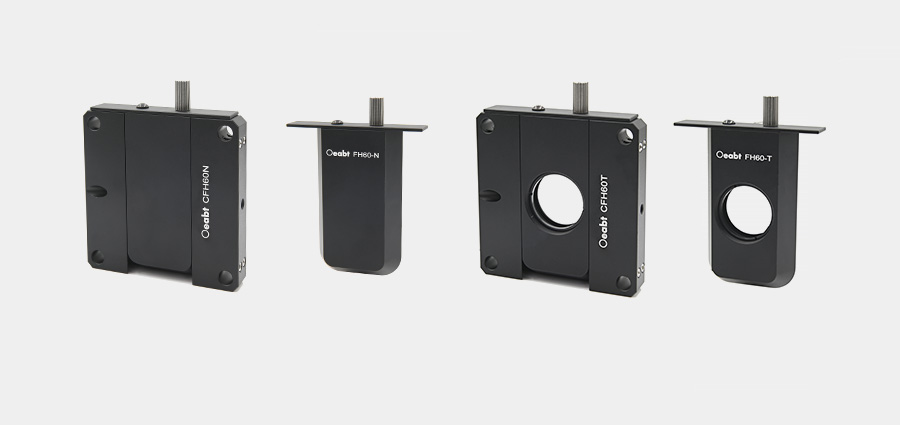

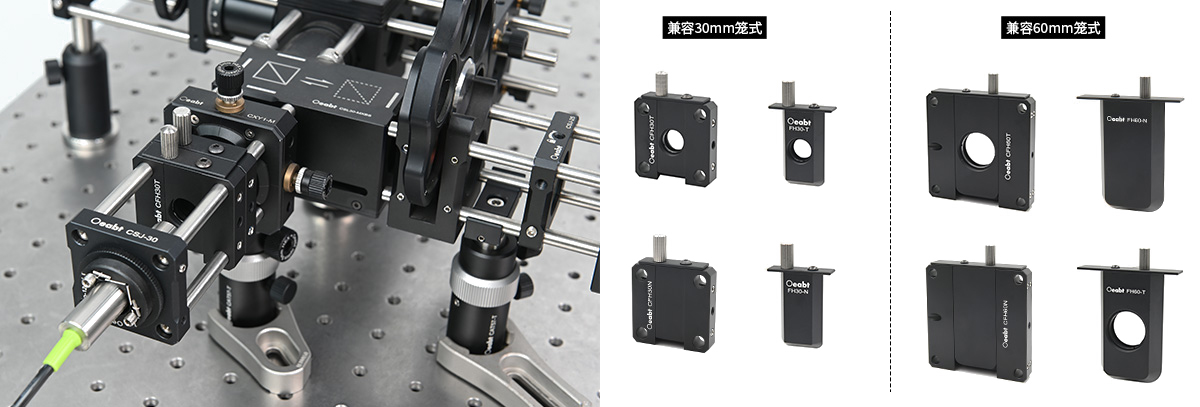

产品说明

• 提供兼容30mm和60mm的滤光片安装座；

• 可安装Ø1/2英寸或Ø1英寸光学元件；

• 可拆卸燕尾插条设计，便于快速更换滤光片；

• 支持在笼式系统中连续层叠多个滤光片架，由笼杆支撑；

• 通过M4螺孔安装至接杆使用；

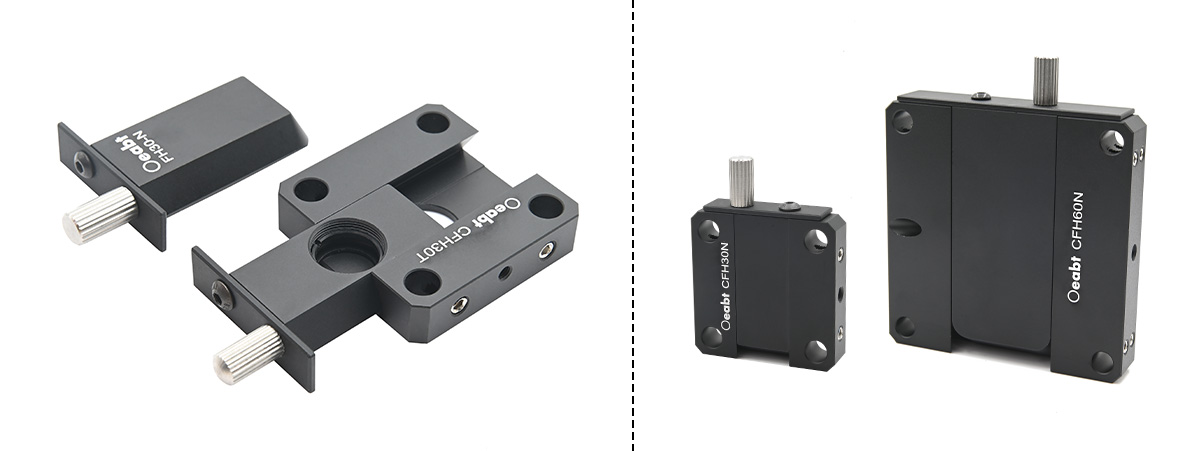

可拆卸式滤光片安装座采用独特的燕尾插条结构，实现光学元件的快速安装与更换。

型号	CFH30T	CFH30N	CFH60T	CFH60N
规格	40.654.99.5mm		71.1*85.412.7mm
兼容笼式	Ø6.02mm*4处，间距30mm		Ø6.02mm*4处，间距60mm
中心孔径	SM05（0.535”-40）	未开孔	SM1（1.035”-40）	未开孔
兼容安装	厚度≤5.0mm的Ø1/2英寸光元件	/	厚度≤7.4mm的Ø1英寸光元件	/
插条类型	FH30-T	FH30-N	FH60-T	FH60-N
重量	37.6g	40.9g	152.0g	166.1g
螺孔类型	M4*1处

型号	FH30-T插条	FH30-N插条	FH60-T插条	FH60-N插条
规格	33.054.99.5mm		63.585.412.7mm
兼容安装座	CFH30系列		CFH60系列
中心孔径	SM05（0.535”-40）	未开孔	SM1（1.035”-40）	未开孔
重量	16.2g	18.7g	60.5g	75.0g

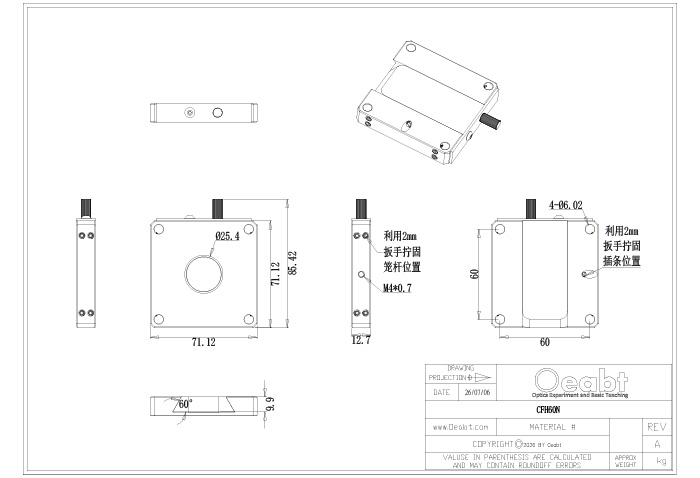

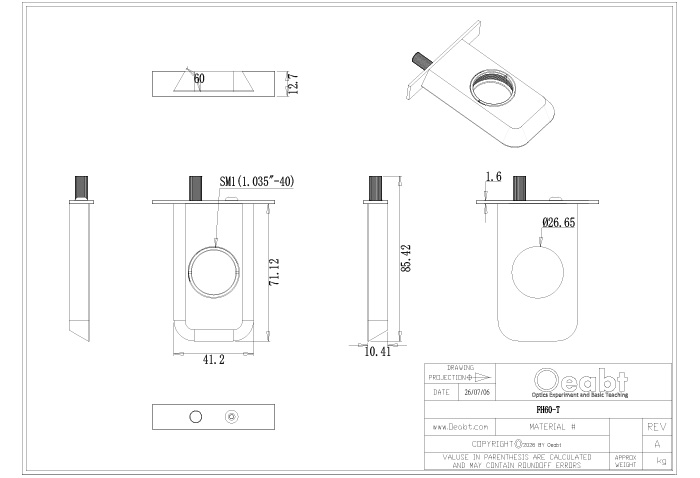

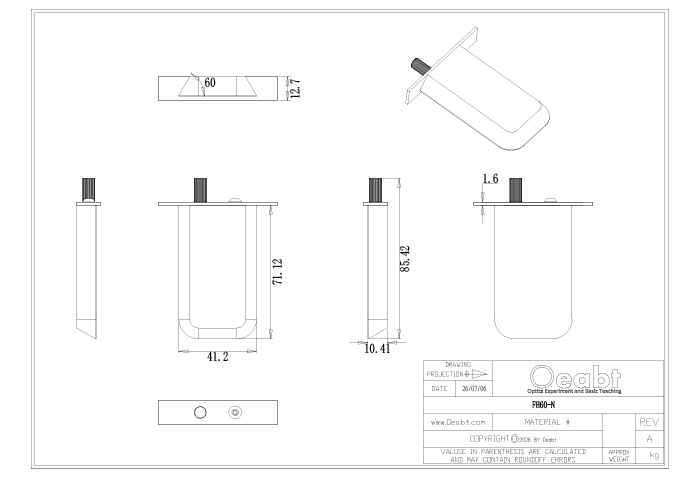

示意图

通用参数

（1）提供两种插条选项，带螺孔款：CFH30T兼容30mm笼式系统，可安装 Ø1/2英寸光学元件，最大厚度5.0mm；CFH60T兼容60mm笼式系统，可安装Ø1英寸光学元件，最大厚度7.4 mm。未钻孔插条可作为手动快门或自定义加工基材，满足实验需求。

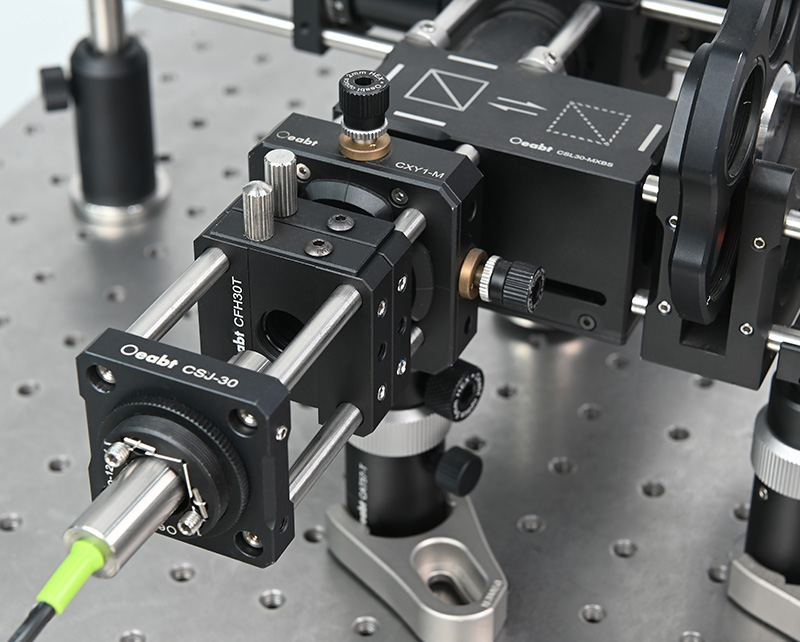

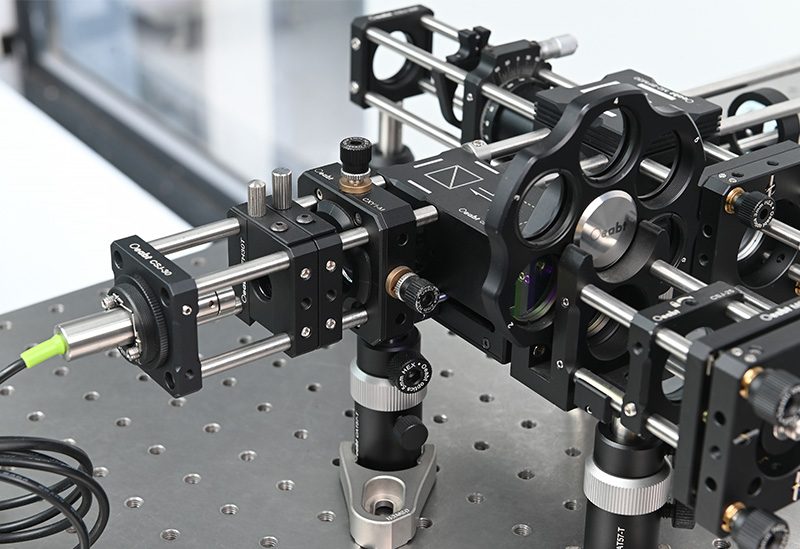

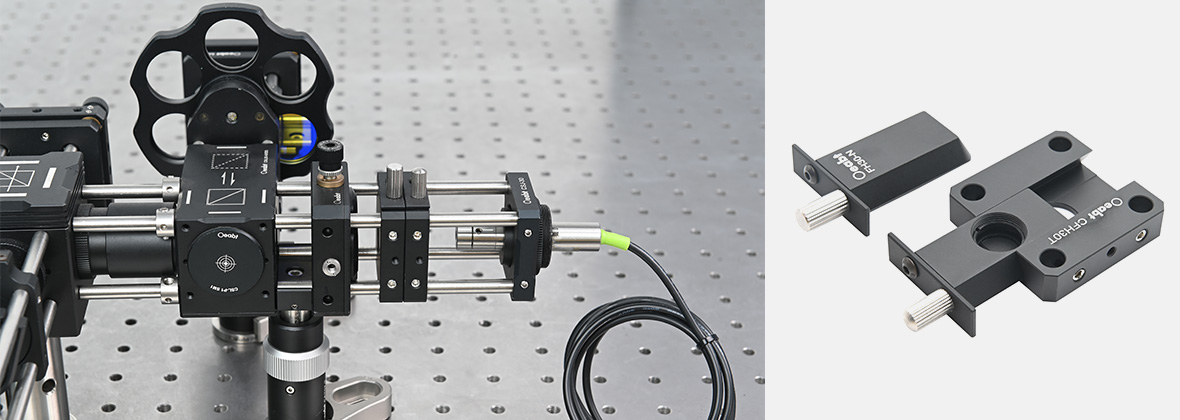

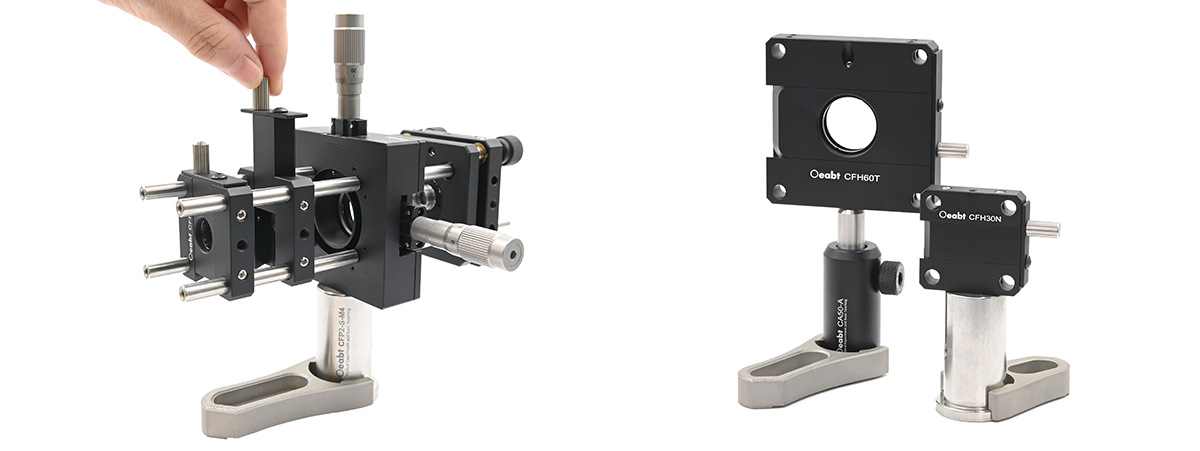

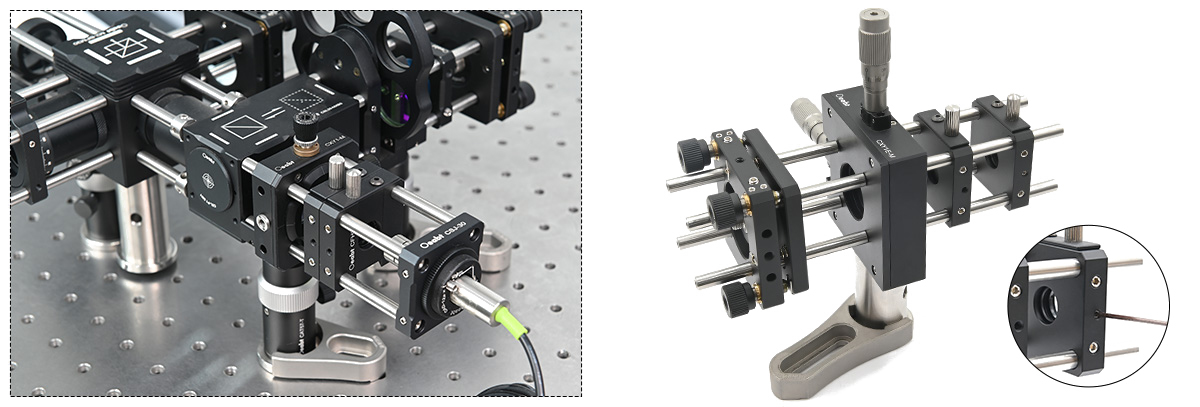

（2）使用Ø6m笼杆将多个安装座串联固定，如层叠多个滤光片架，实现不同波长或光强的组合滤波；快速切换激发/发射滤光片；还可使用未钻孔插条作为手动光闸，临时阻断或释放光束等。

（3）通过燕尾插条可拆卸设计，带螺纹/未钻孔双选项及30/60mm双规格安装座选项；通过M4螺孔安装至Ø12mm接杆，适配光学平台或面包板。

（4）带螺纹插条：FH30-T（SM05螺纹）、FH60-T（SM1螺纹），用于安装标准光学元件；未钻孔插条：FH30-N、FH60-N，可用作手动快门或自行中心钻孔定制。

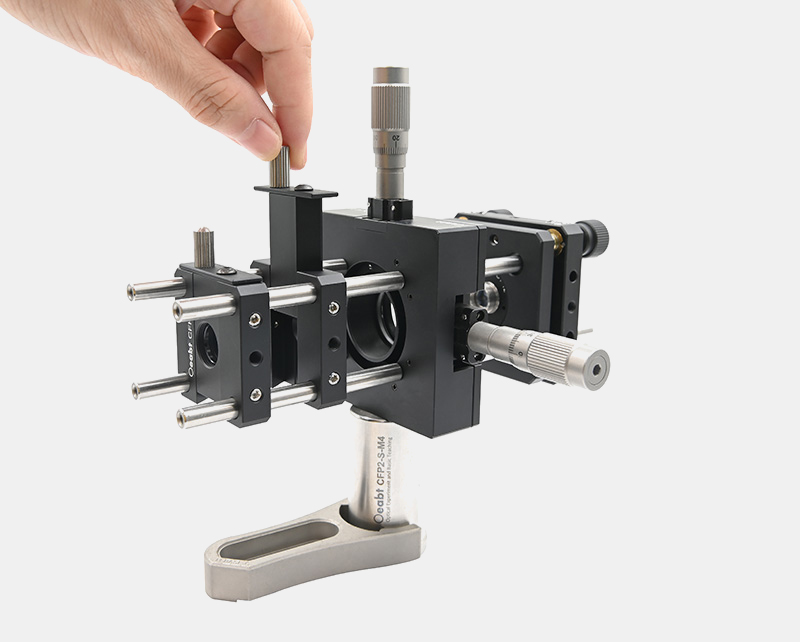

（5）支持在笼式系统中连续层叠多个滤光片架；利用1.3mm/2mm六角扳手固定插条位置。

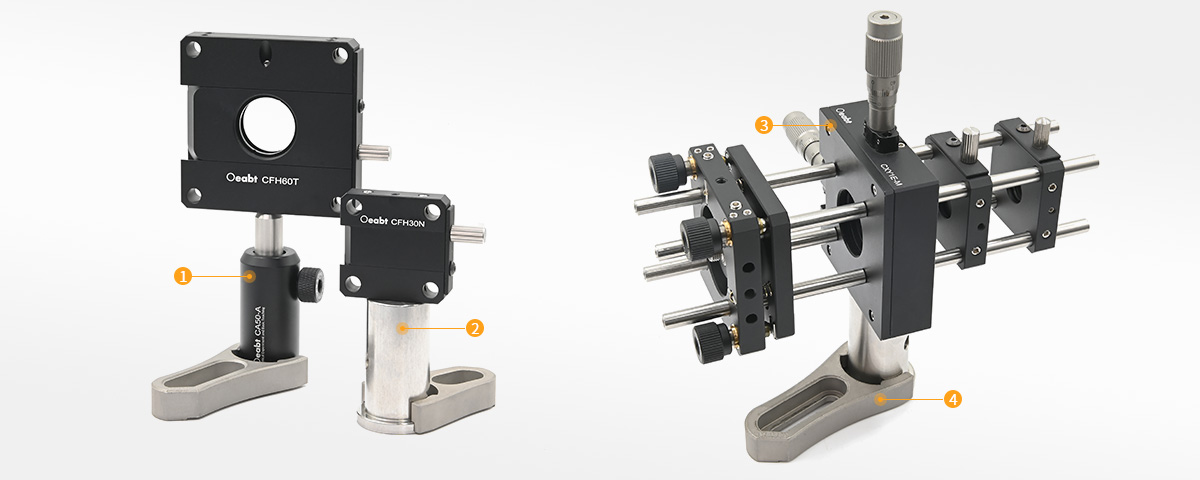

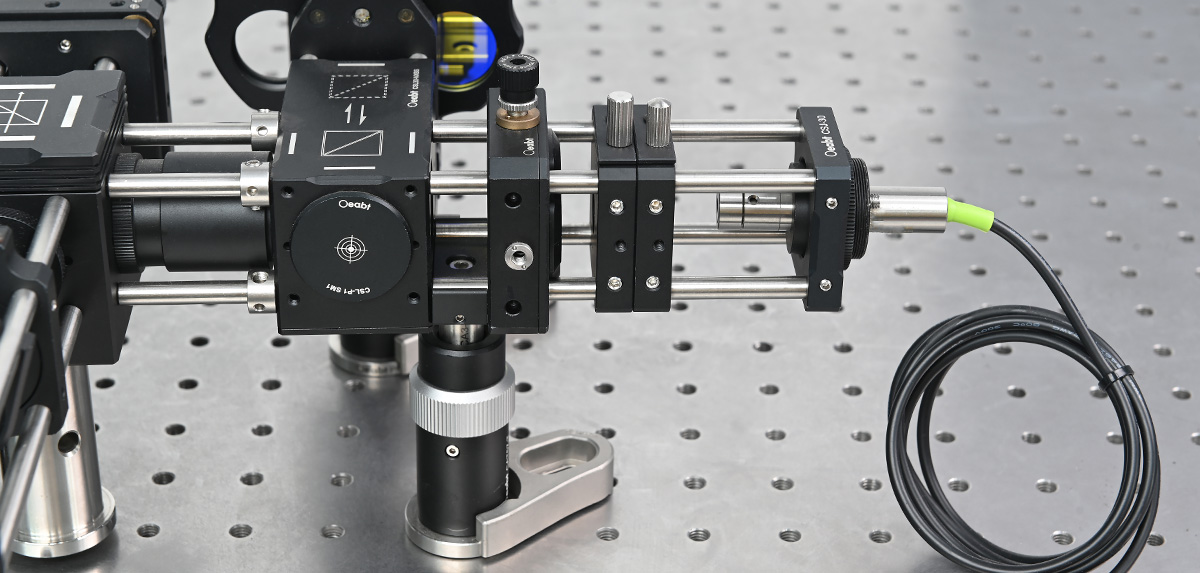

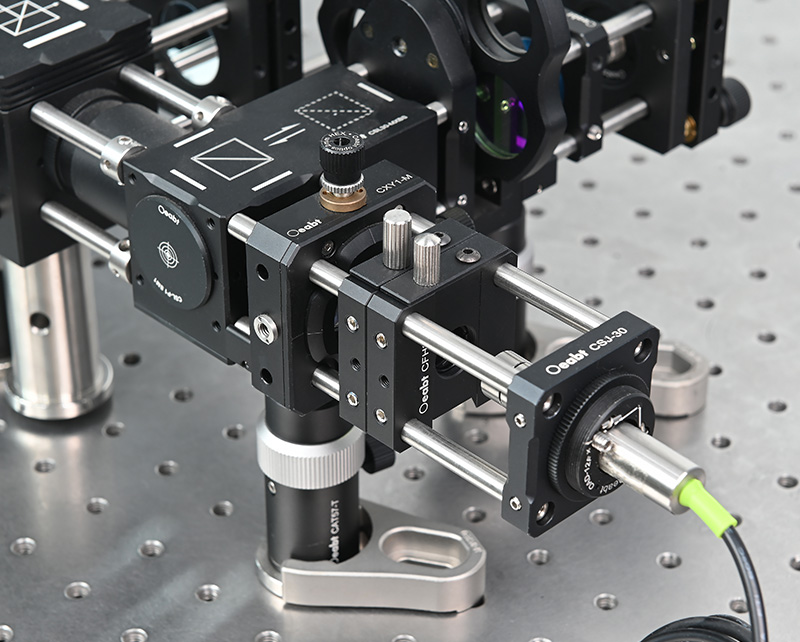

❶CA-A系列接杆支架点击购买>	❷PCA-S系列 Ø12mm不锈钢接杆点击购买>
❸CXY1E系列 XY轴平移调整架点击购买>	❹M-BASE系列叉式压板点击购买>

CFH30系列笼式滤光片安装座

• 可拆卸燕尾插条设计，便于快速更换滤光片；

• 支持在30mm笼式系统中连续层叠多个滤光片架，由笼杆支撑；

• 通过M4螺孔安装至接杆使用；

• 提供单独插条购买选项：

• FH30-T插条（带SM05螺纹）可安装厚度≤5.0mm的Ø1/2英寸光学元件；

• CF30-N（未钻孔插条）可用作手动快门或自行中心钻孔定制；

可拆卸式滤光片安装座采用独特的燕尾插条结构，实现光学元件的快速安装与更换。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CFH30T

规格： SM1螺纹孔

工程图：点击下载

对比：

单价：￥298

发货日期：当天

购物车：

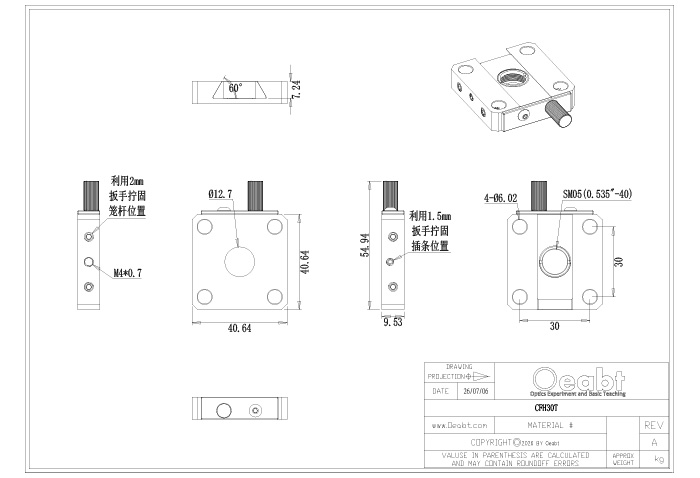

CFH30T 笼式滤光片安装座

规格

40.6*54.9*9.5mm
材质

7075铝合金
重量

37.6g
中心孔径

SM05（0.535”-40）
螺纹类型

M4螺孔*1处
产品描述

兼容安装厚度≤5.0mm的Ø1/2英寸光元件;
兼容30mm的滤光片安装座
型号： CFH30N

规格：未开孔

工程图：点击下载

对比：

单价：￥298

发货日期：当天

购物车：

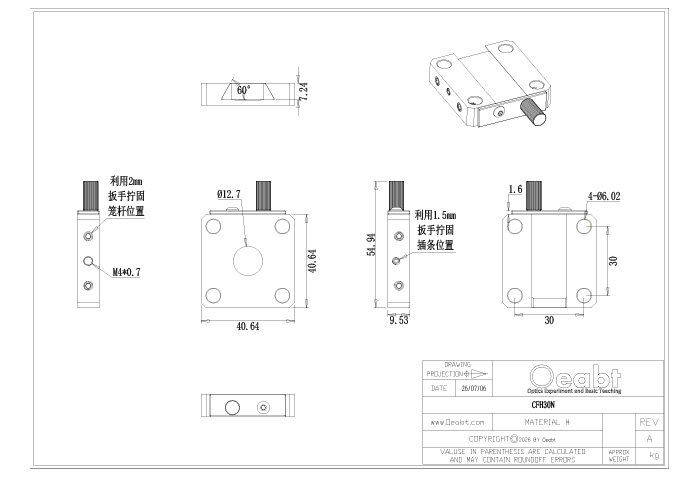

CFH30N 笼式滤光片安装座

规格

40.6*54.9*9.5mm
材质

7075铝合金
重量

40.9g
中心孔径

未开孔
螺纹类型

M4螺孔*1处
产品描述

未钻孔可用作手动快门或自行中心钻孔定制;
兼容30mm的滤光片安装座

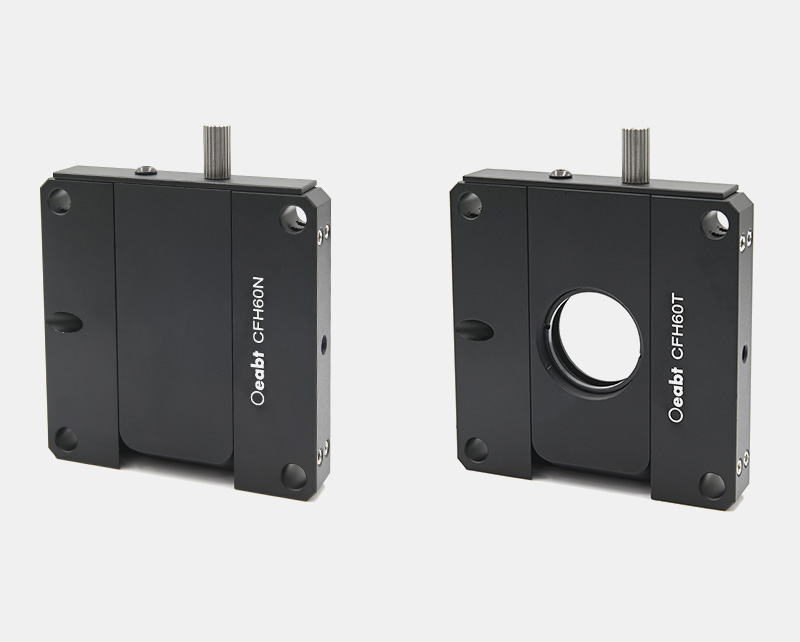

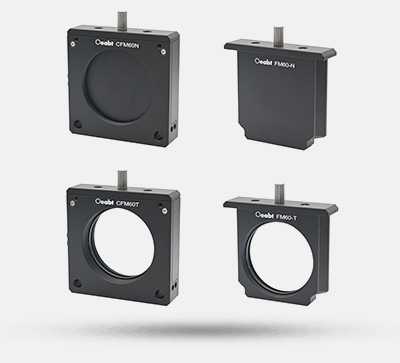

CFH60系列笼式滤光片安装座

• 可拆卸燕尾插条设计，便于快速更换滤光片；

• 支持在60mm笼式系统中连续层叠多个滤光片架，由笼杆支撑；

• 通过M4螺孔安装至接杆使用；

• 提供单独插条购买选项：

• CF60-T插条（带SM1螺纹），可安装厚度≤7.4mm的Ø1英寸光学元件；

• CF60-N（未钻孔插条）可用作手动快门或自行中心钻孔定制；

可拆卸式滤光片安装座采用独特的燕尾插条结构，实现光学元件的快速安装与更换。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CFH60T

规格： SM1螺纹孔

工程图：点击下载

对比：

单价：￥382

发货日期：当天

购物车：

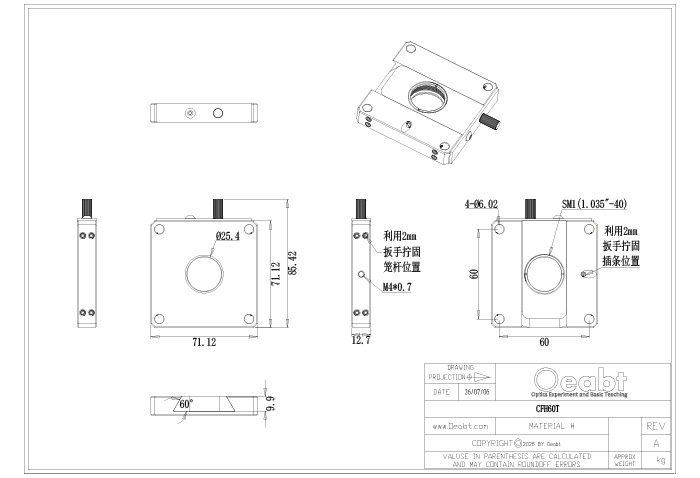

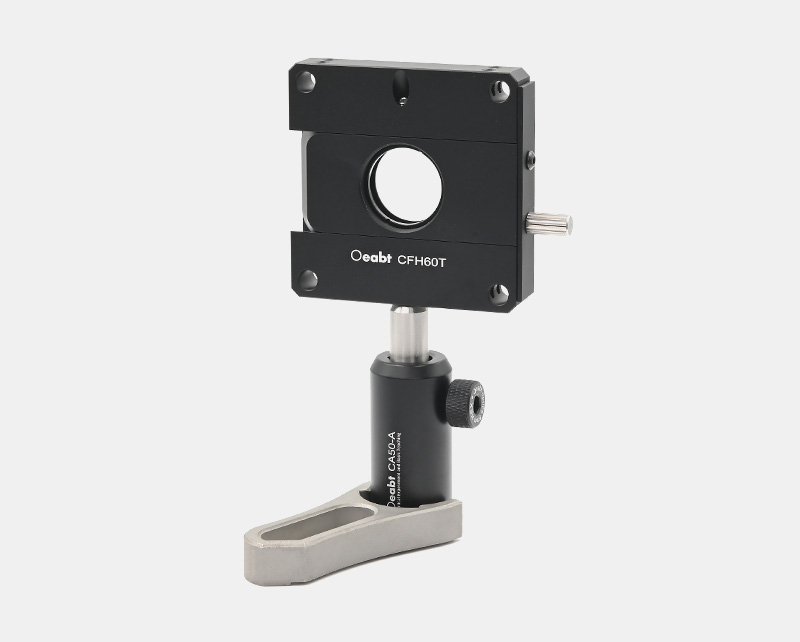

CFH60T 笼式滤光片安装座

规格

71.1**85.4*12.7mm
材质

7075铝合金
重量

152.0g
中心孔径

SM1（1.035”-40）螺纹孔
螺纹类型

M4螺孔*1处
产品描述

兼容安装厚度≤7.4mm的Ø1英寸光元件;
兼容60mm的滤光片安装座
型号： CFH60N

规格：未开孔

工程图：点击下载

对比：

单价：￥382

发货日期：当天

购物车：

CFH60N 笼式滤光片安装座

规格

71.1**85.4*12.7mm
材质

7075铝合金
重量

166.1g
中心孔径

SM1(1.035”-40)螺纹孔
螺纹类型

M4螺孔*1处
产品描述

未钻孔插条可用作手动快门或自行中心钻孔定制;
兼容60mm的滤光片安装座

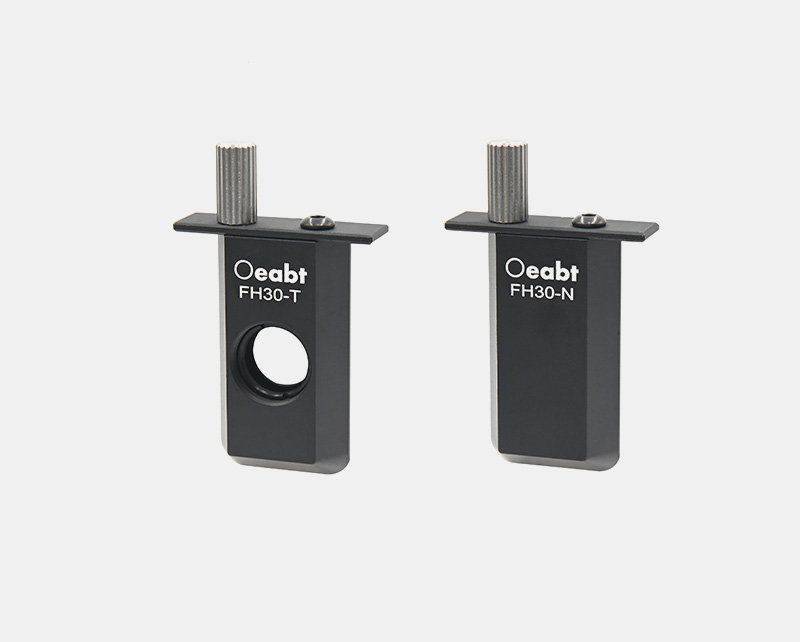

FH30系列滤光片插条

• 插条采用燕尾结构，兼容30mm的安装座；

• 可安装Ø1/2英寸光学元件；

• 带螺纹插条：FH30-T（SM05螺纹）用于安装光学元件；

• 未钻孔插条：FH30-N可用作手动快门或自行中心钻孔定制；

带螺纹插条用于安装标准光学元件；未钻孔插条可用作手动快门或自行中心钻孔定制；

型号

规格

工程图

对比

单价

发货日期

购物车

型号： FH30-T

规格：兼容CFH30系列

工程图：点击下载

对比：

单价：￥147

发货日期：当天

购物车：

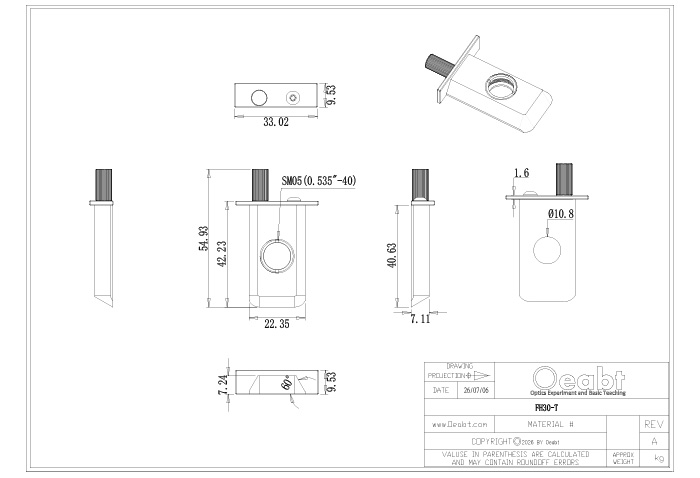

FH30-T 滤光片插条

规格

33.0*54.9*9.5mm
材质

7075铝合金
重量

16.2g
中心孔径

SM05（0.535”-40）
螺纹类型

/
产品描述

兼容30mm的安装座；
可安装Ø1/2英寸光学元件；
型号： FH30-N

规格：兼容CFH30系列

工程图：点击下载

对比：

单价：￥147

发货日期：当天

购物车：

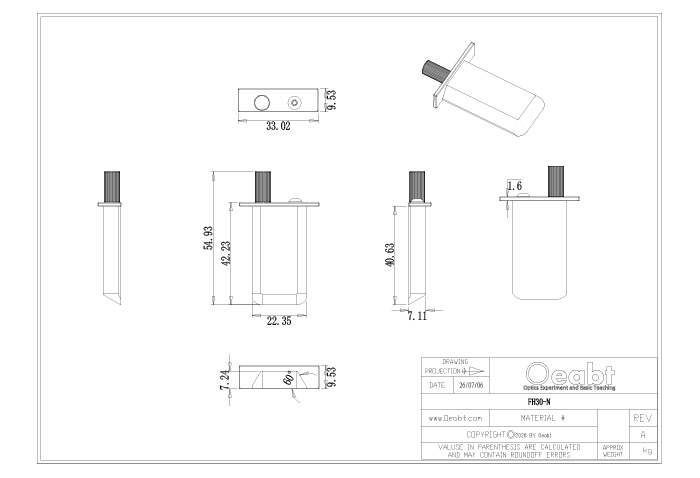

FH30-N 滤光片插条

规格

33.0*54.9*9.5mm
材质

7075铝合金
重量

18.7g
中心孔径

未开孔
螺纹类型

/
产品描述

兼容30mm的安装座；
可用作手动快门或自行中心钻孔定制；

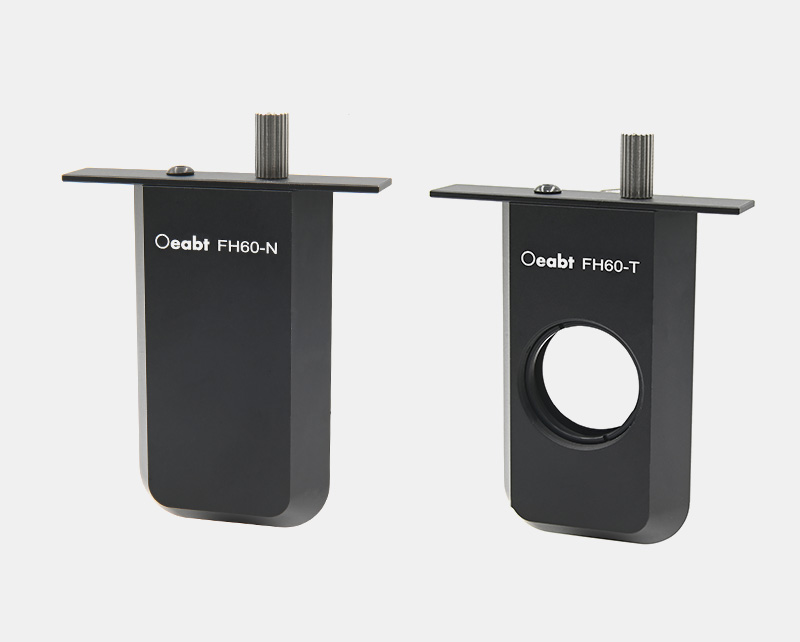

FH60系列滤光片插条

• 插条采用燕尾结构，兼容60mm的安装座；

• 可安装Ø1英寸光学元件；

• 带螺纹插条：FH60-T（SM1螺纹），用于安装光学元件；

• 未钻孔插条：FH60-N，可用作手动快门或自行中心钻孔定制；

带螺纹插条用于安装标准光学元件；未钻孔插条可用作手动快门或自行中心钻孔定制；

型号

规格

工程图

对比

单价

发货日期

购物车

型号： FH60-T

规格：兼容CFH60系列

工程图：点击下载

对比：

单价：￥188

发货日期：当天

购物车：

FH60-T 滤光片插条

规格

63.5*85.4*12.7mm
材质

7075铝合金
重量

60.5g
中心孔径

SM1（1.035”-40）
螺纹类型

/
产品描述

兼容60mm的安装座；
可安装Ø1英寸光学元件；
型号： FH60-N

规格：兼容CFH60系列

工程图：点击下载

对比：

单价：￥188

发货日期：当天

购物车：

FH60-N 滤光片插条

规格

63.5*85.4*12.7mm
材质

7075铝合金
重量

75.0g
中心孔径

未开孔
螺纹类型

/
产品描述

兼容60mm的安装座；
可用作手动快门或自行中心钻孔定制；
