广州基座光学科技有限公司_CSD-M系列快拆式笼板

参数规格技术说明组装应用举例工程图下载 3D模型下载

产品说明

• 快拆式笼板，单手操作，快速拆装、定位光学元件；

• 燕尾夹具设计，提供平稳地拆卸和夹紧作用；

• 兼容16、30或60mm笼式系统；

• SM05/SM1/SM2螺纹可选；

• 可安装Ø1/2英寸、Ø1英寸或Ø2英寸的光学元件；

弹簧式燕尾设计的卡入式笼板，可用于笼式支杆的快速定位

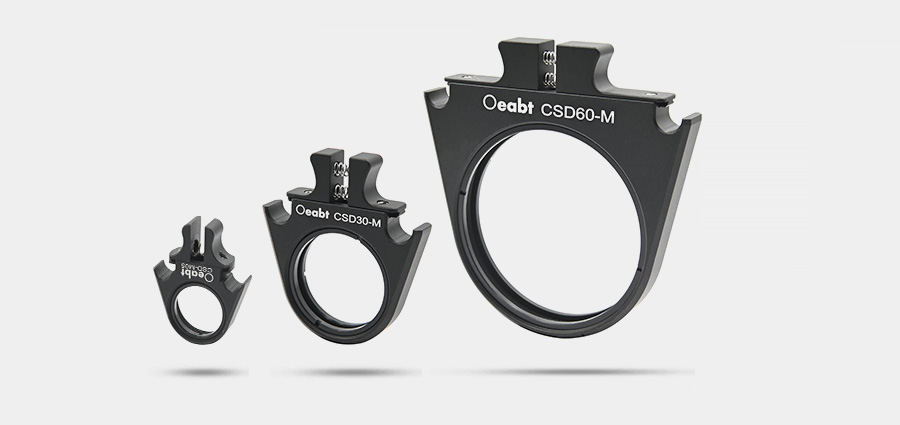

型号	CSD-M05	CSD30-M	CSD60-M
规格	26.521.16.4mm	44.240.17.6mm	70.172.18.9mm
螺孔类型	SM05（0.535”-40）	SM1（1.035”-40）	SM2（2.035”-40）
安装元件	Ø12.7mm，最厚2.5mm	Ø25.4mm，最厚3.5mm	0.8mm，最厚5.3mm
重量	2.8g	11.2g	35.9g
材质	7075铝合金

示意图

通用参数

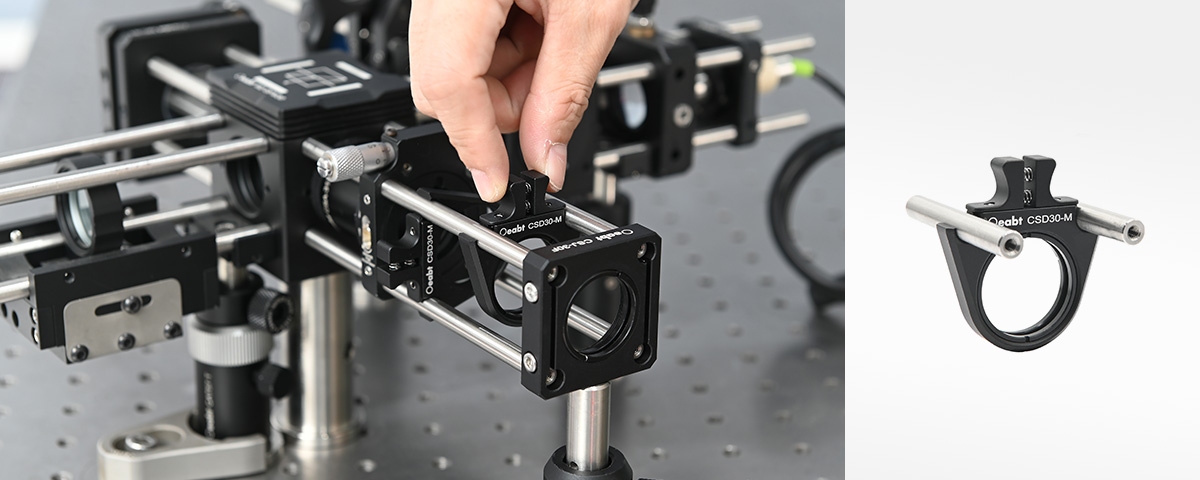

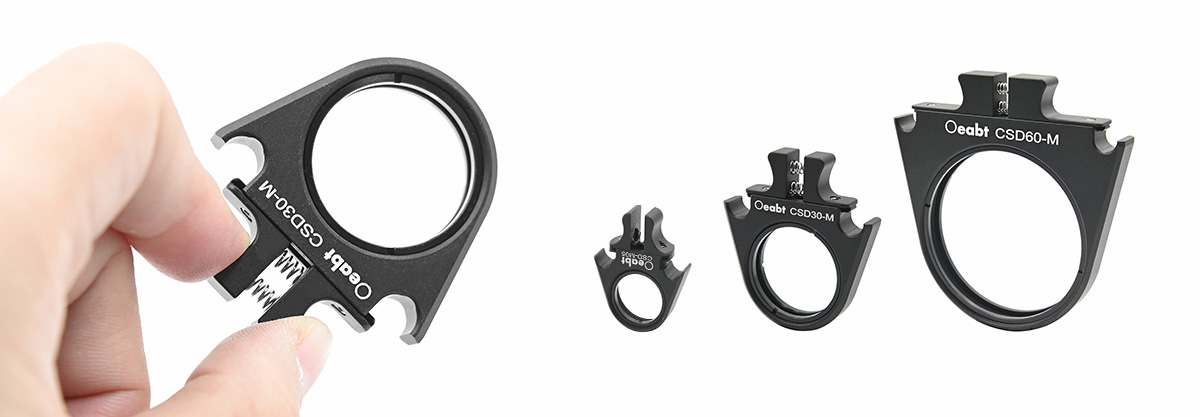

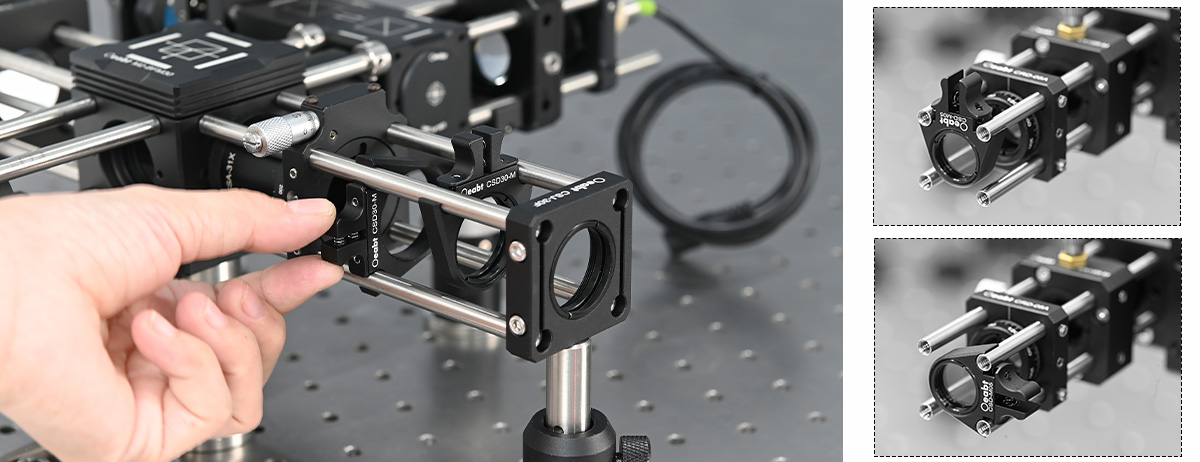

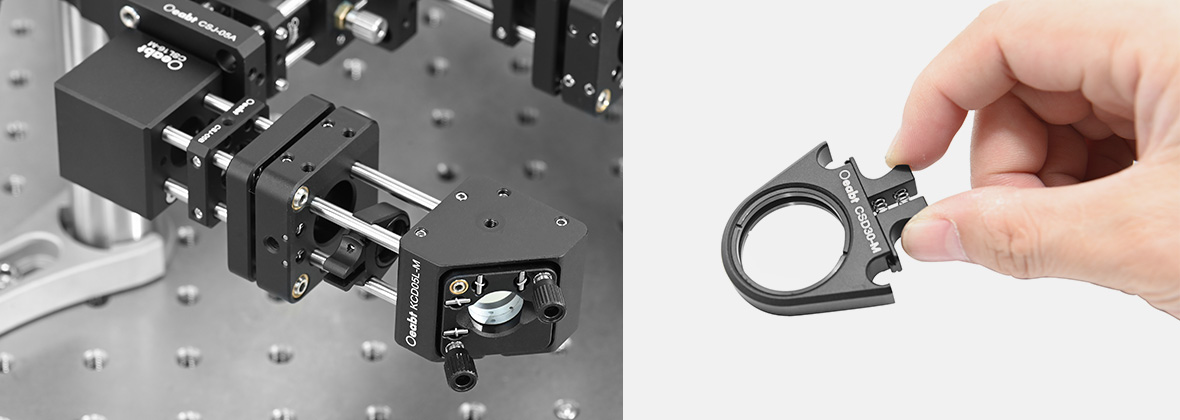

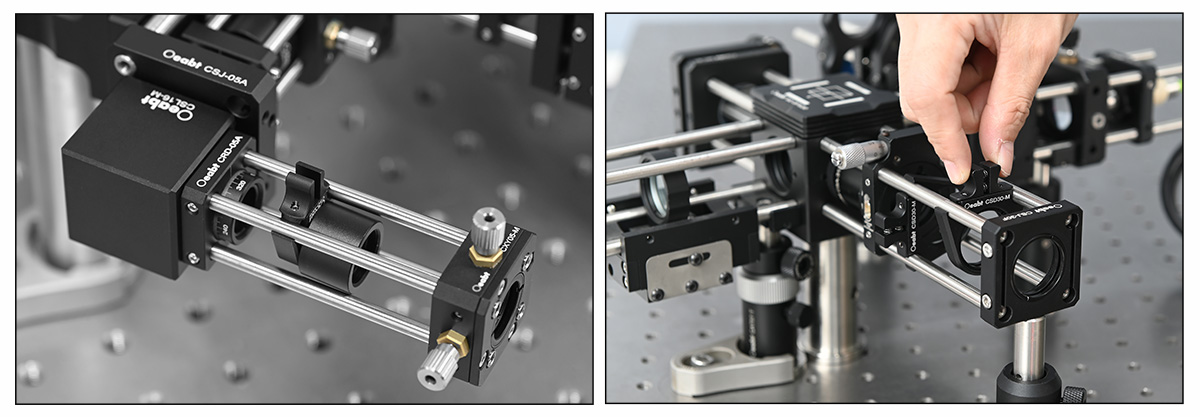

（1）其驱动杠杆设计，只需简单挤压即可将燕尾挤在一起，从而使安装座快速地重新定位或完全从笼式组装中拆卸。这种单手操作机制非常方便，无需使用额外的工具来驱动锁定机制。

（2）安装座中心孔径有SM05/SM1/SM2内螺纹可选，可直接安装光学元件，利用附带的卡环夹持固定。可以兼容透镜套管安装选项。

（3）笼板有16mm、30mm、60mm多种笼式选项，燕尾夹具设计，单手操作，快速拆装。

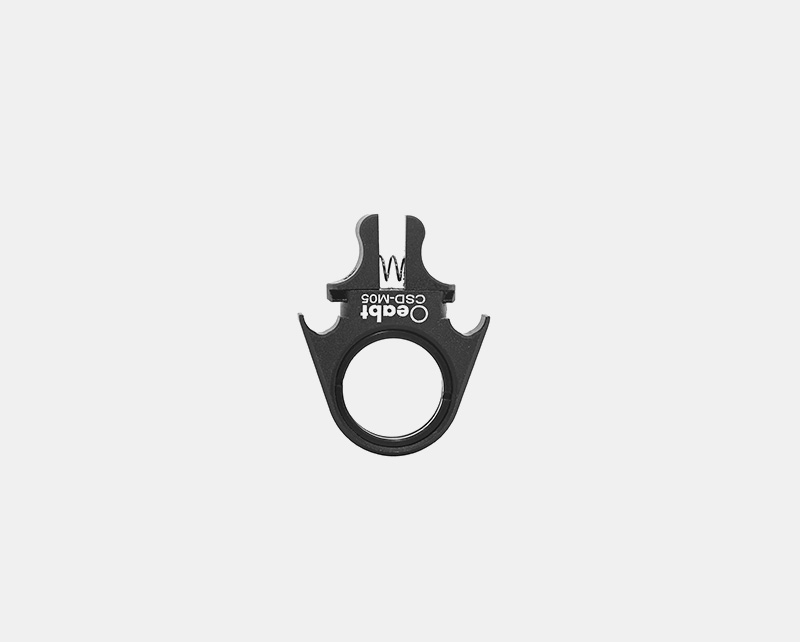

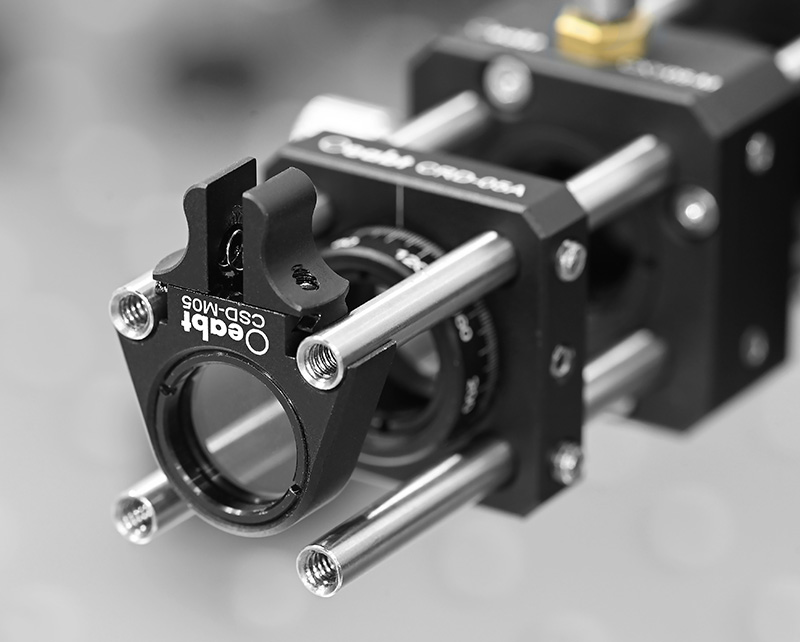

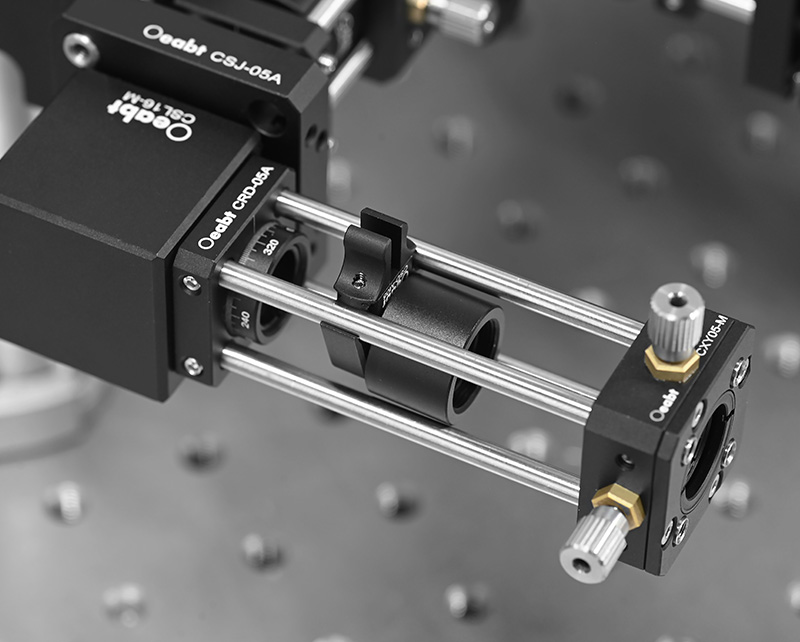

CSD-M05 快拆式笼板

• 燕尾夹具设计，提供平稳地拆卸和夹紧作用；

• 兼容16笼式系统和SM05套筒组件；

• SM05（0.535”-40）内螺纹，附带卡环；

• 可安装Ø1/2英寸，厚度≤2.5mm的光学元件；

安装座中心孔径有SM05（0.535”-40）内螺纹，附带卡环安装元件。其驱动杠杆设计，只需简单挤压即可将燕尾挤在一起，从而使安装座快速地重新定位或完全从笼式组装中拆卸。无需使用额外的工具来驱动锁定机制。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CSD-M05

规格： SM05（0.535”-40）内螺纹

工程图：点击下载

对比：

单价：￥147

发货日期：当天

购物车：

CSD-M05 快拆式笼板

规格

26.5*21.1*6.4mm
材质

7075铝合金
重量

2.8g
螺纹类型

SM05（0.535”-40）内螺纹
产品描述

可安装Ø1/2英寸，厚度≤2.5mm的光学元件

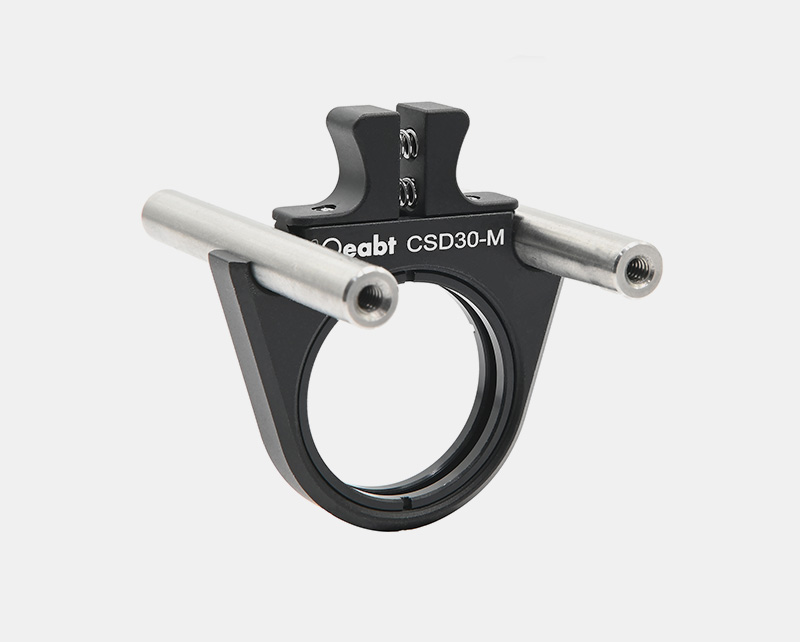

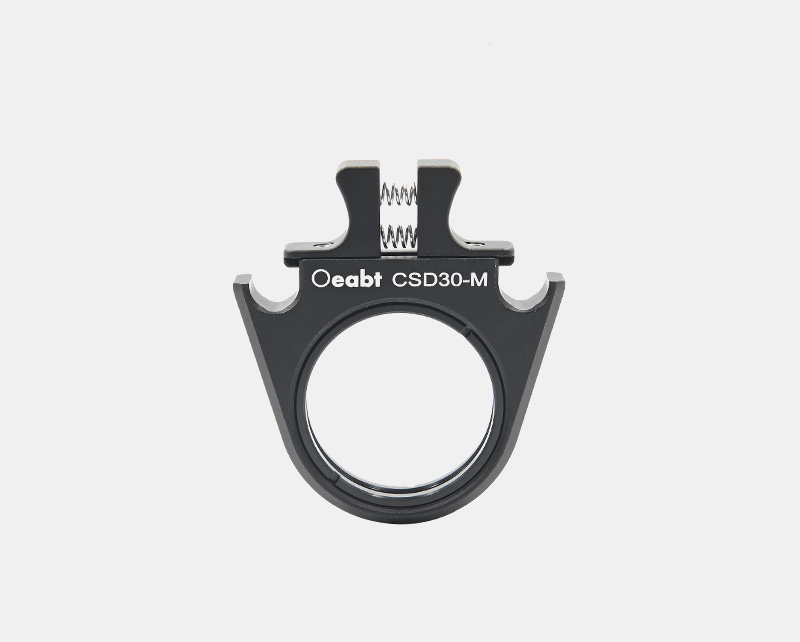

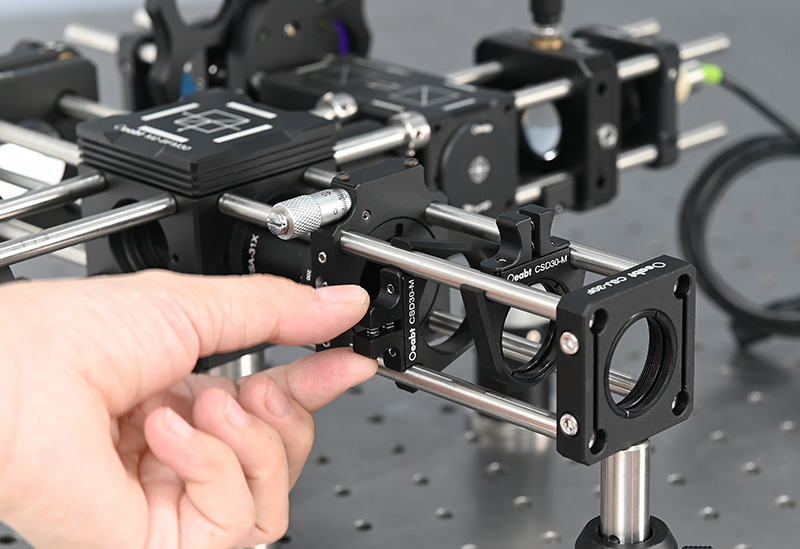

CSD30-M 快拆式笼板

• 笼板燕尾夹具设计，快速拆装、定位光学元件；

• SM1（1.035”-40）内螺纹，附带卡环；

• 兼容30笼式系统和SM1套筒组件；

• 可安装Ø1英寸，厚度≤3.5mm的光学元件；

安装座中心孔径有SM1（1.035”-40）内螺纹，附带卡环安装元件。其驱动杠杆设计，只需简单挤压即可将燕尾挤在一起，从而使安装座快速地重新定位或完全从笼式组装中拆卸。无需使用额外的工具来驱动锁定机制。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CSD30-M

规格： SM1（1.035”-40）内螺纹

工程图：点击下载

对比：

单价：￥191

发货日期：当天

购物车：

CSD30-M 快拆式笼板

规格

44.2*40.1*7.6mm
材质

7075铝合金
重量

11.2g
螺纹类型

SM1（1.035”-40）内螺纹
产品描述

可安装Ø1英寸，厚度≤3.5mm的光学元件

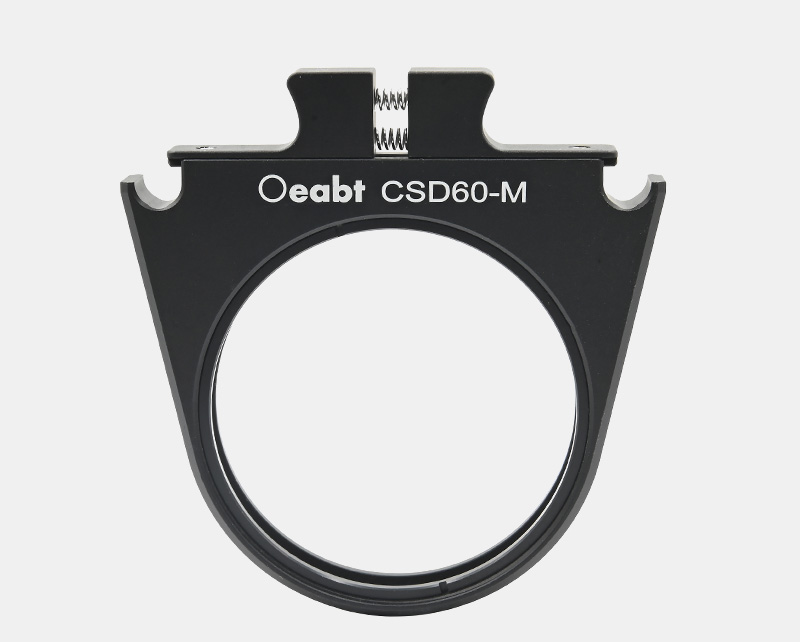

CSD60-M 快拆式笼板

• 快拆式笼板，单手操作，快速拆装、定位光学元件；

• 燕尾夹具设计，提供平稳地拆卸和夹紧作用；

• SM2（2.035”-40）内螺纹，附带卡环；

• 兼容60笼式系统和SM2套筒组件；

• 可安装Ø2英寸，厚度≤5.3mm的光学元件；

安装座中心孔径有SM2（2.035”-40）内螺纹，附带卡环安装元件。其驱动杠杆设计，只需简单挤压即可将燕尾挤在一起，从而使安装座快速地重新定位或完全从笼式组装中拆卸。无需使用额外的工具来驱动锁定机制。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CSD60-M

规格： SM2（2.035”-40）内螺纹

工程图：点击下载

对比：

单价：￥216

发货日期：当天

购物车：

CSD60-M 快拆式笼板

规格

70.1*72.1*8.9mm
材质

7075铝合金
重量

35.9g
螺纹类型

SM2（2.035”-40）内螺纹
产品描述

可安装Ø2英寸，厚度≤5.3mm的光学元件
