产品说明

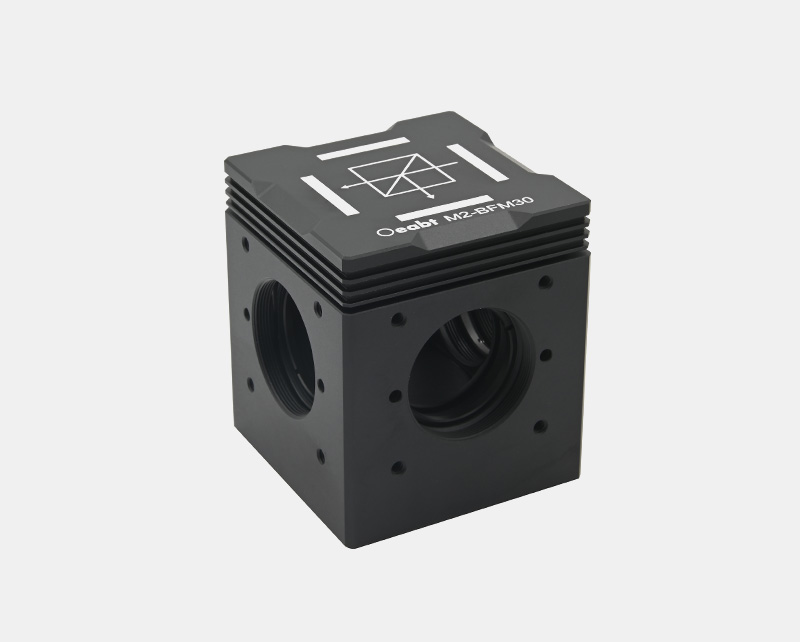

• 可拆装的笼式立方，用于分束分光棱镜；

• 可安装25.4mm分束棱镜和Ø1英寸滤光片；

• 兼容30mm笼式系统，带SM1（1.035”-40）螺孔；

• 提供内置非偏振分光棱镜、偏振分光棱镜及消偏振分光棱镜的预装型号；

• 搭配立方体连接件,可将两个及以上的笼式立方连接；

用于安装25.4mm分束棱镜和Ø1英寸滤光片(如激发&发射)在兼容笼式的立方内，适合自搭建的显微装置。

型号

M2-BFM30

配置插件

BFM30立方插件

规格

50.8*50.8*58.1mm

安装镜片

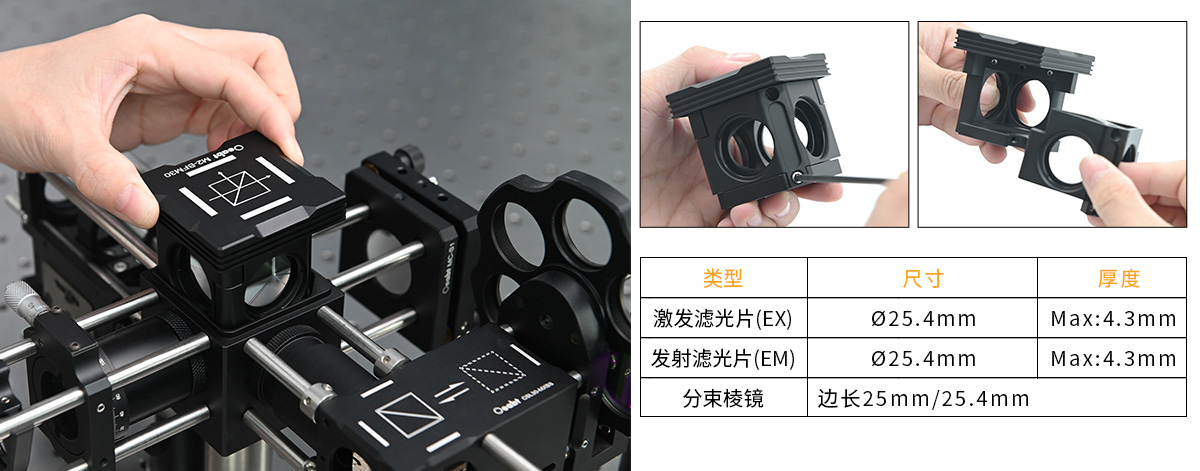

分束棱镜：边长25/25.4mm；Ø1英寸滤光片（厚度≤4.3mm）

中心孔径

SM1（1.035”-40）内螺纹

笼式兼容

4-40螺纹，间距30*30mm

底部螺孔

M6*3处

重量

220.0g

材质

7075铝合金

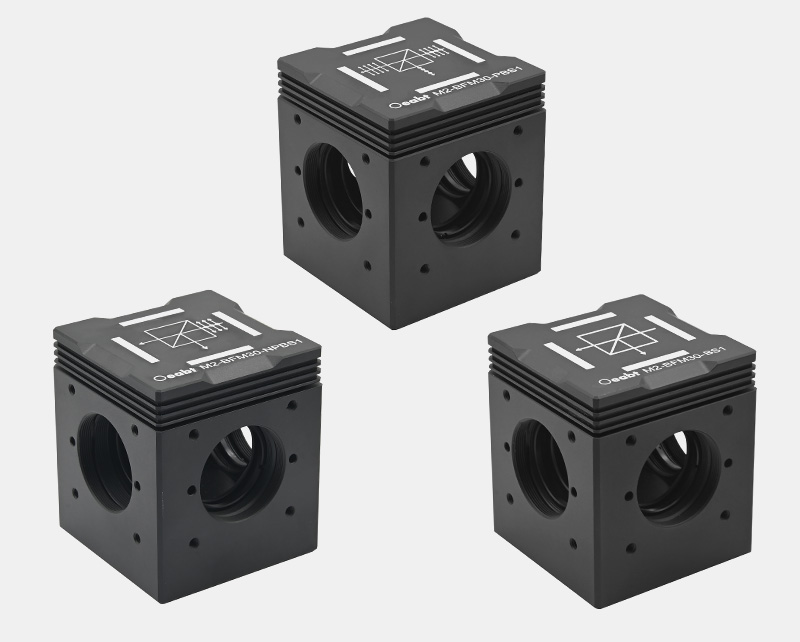

型号

预装置元件

说明

M2-BFM30-BS1

内置CSMH-25.4-M非偏振分光棱镜

标准分束应用

M2-BFM30-PBS1

内置PBSW-25.4偏振分光棱镜

偏振光路分束应用

M2-BFM30-NPBS1

内置NPBS-25.4-M消偏振分光棱镜

对偏振态不敏感的分束应用

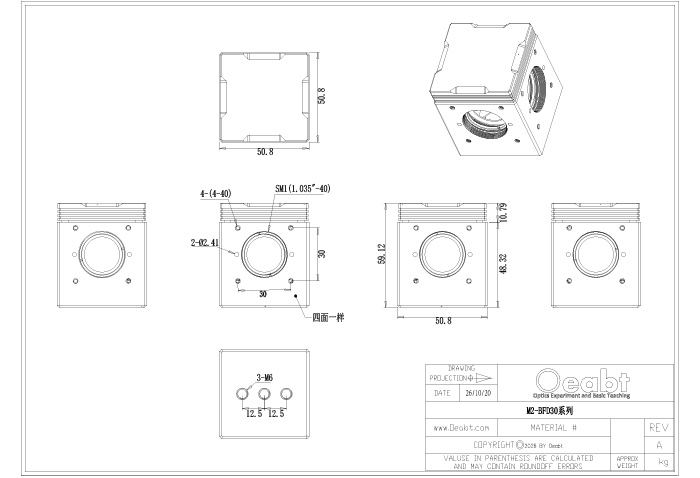

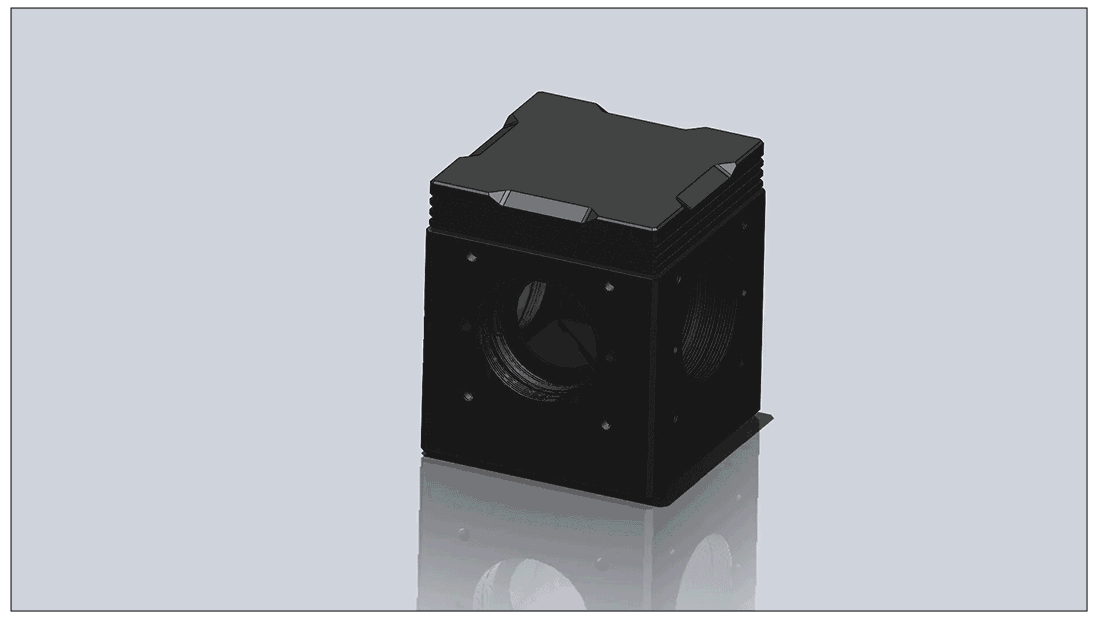

示意图
通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号,  但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列  类型
 螺纹(in)
 公称直径(mm)
 小径(mm)
 中径(mm)
 大径(mm)
SM05
 内 0.535-40
 13.59
 12.98±0.07
 13.24±0.05
 ＞13.59
SM05
 外 0.535-40
 13.59
 ＜12.78 13.10±0.05
 13.50±0.05
SM1
 内 1.535-40
 26.29
 25.68±0.07
 25.95±0.05
 ＞26.29
SM1
 外 1.535-40
 26.29
 ＜25.48
 25.79±0.05
 26.19±0.06
SM2
 内 2.535-40
 51.69
 51.08±0.075
 51.35±0.075
 ＞51.69
SM2
 外 2.535-40
 51.69
 ＜50.87
 51.18±0.05
 51.59±0.05


☑产品描述

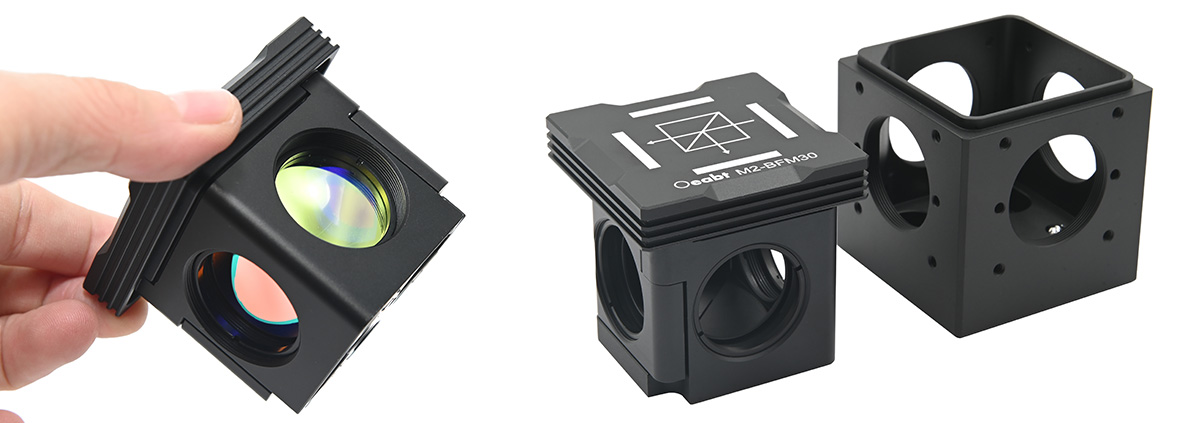

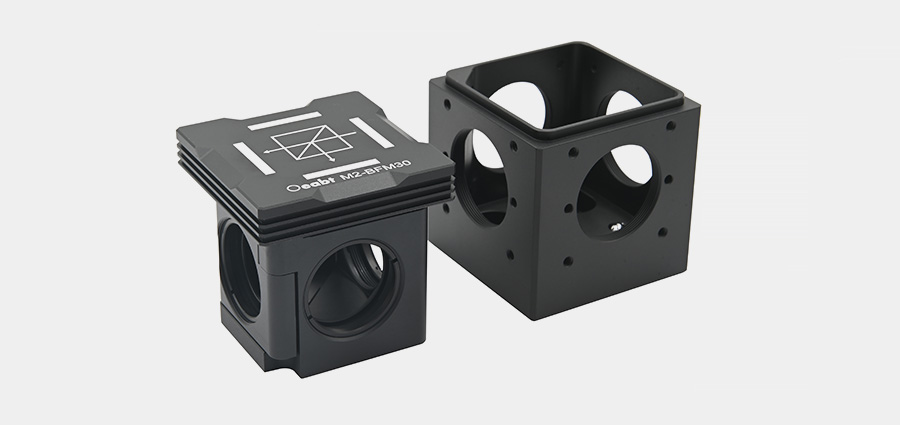

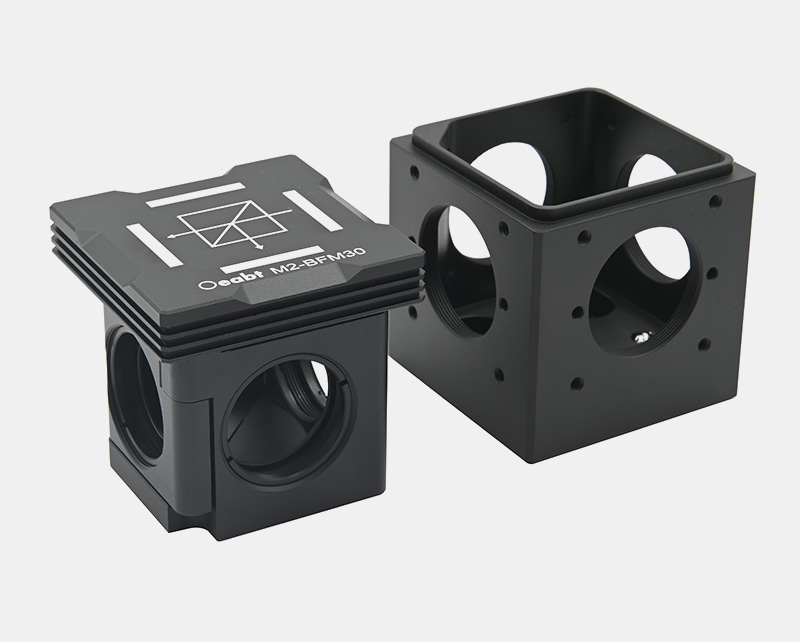

（1）该立方包含一个立方插件和一个可拆除底座，立方底座和插件中的磁铁确保立方体可以在笼式系统中重复定位。提供单独的立方插件组出售，便于在对准好的光路中快速切换模块。

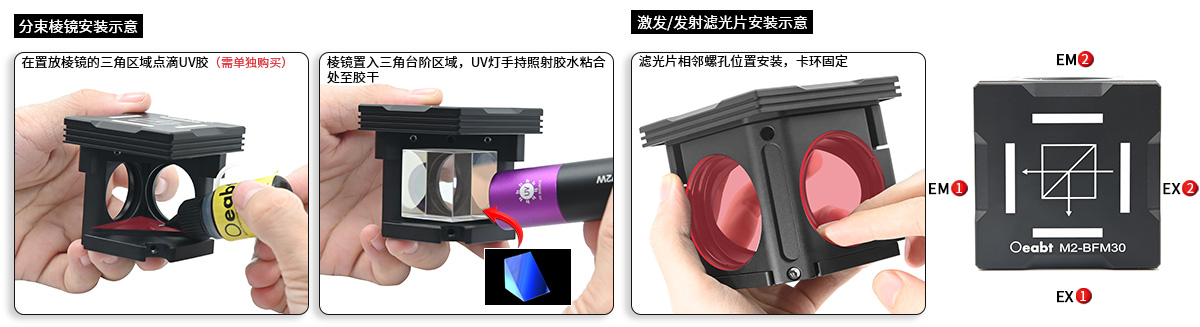

（2）立方插件组用于安装Ø1英寸光学元件（如激发和发射滤光片），和在中心安装25.4mm的分束棱镜（胶粘合方式）。立方插件相对于立方底座以单一方向插入，參考盖板顶部刻有分束器位置图，指示通过立方的光路。、

（3）底座部分带四个SM1螺纹（1.035"-40）端口，其周围具有4个4-40螺孔，利用PCM系列Ø6mm支杆以兼容30mm笼式系统。且底部具有3处M6螺孔，连接接杆用于自由空间的应用。

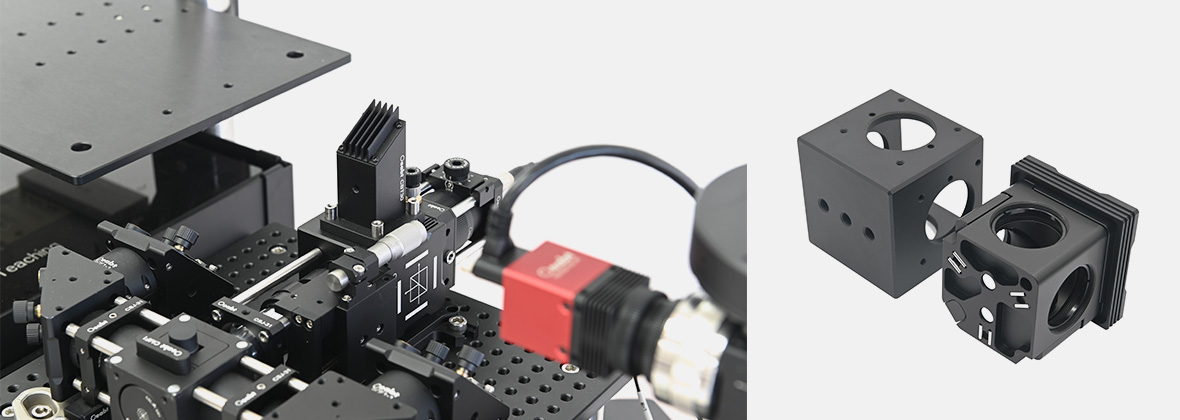

应用场景

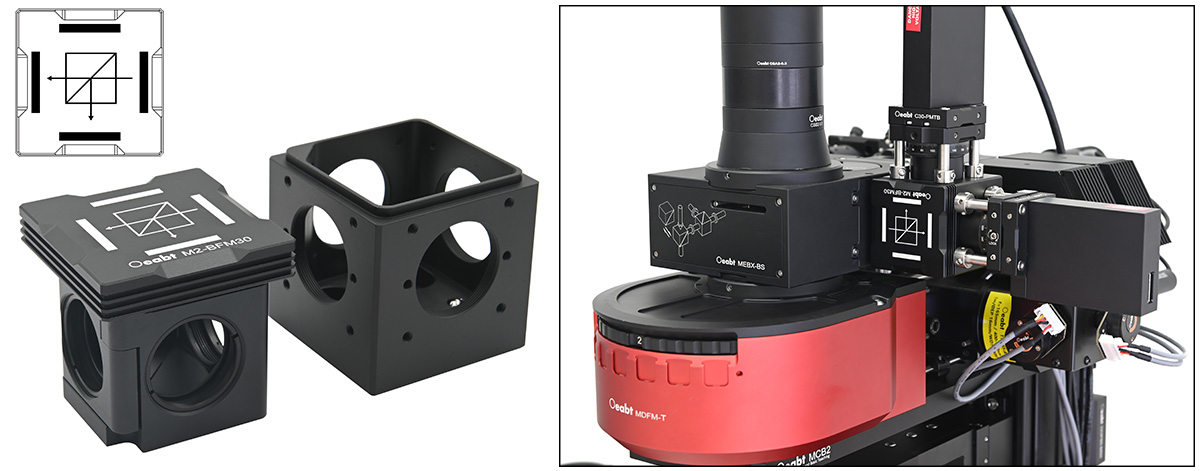

荧光显微成像
 作为自搭荧光显微镜的核心分光与滤光模块，支持激发光和发射光的高效分离；
光路分束与合束
 利用内置分束棱镜，将单一光束分为两路，或将两路光束合并；
偏振控制光路
 利用内置PBS型号，实现偏振态的选择性透射或反射；
多通道光路切换
 通过磁吸快换插件，实现不同波段或不同分光比模块的快速切换；

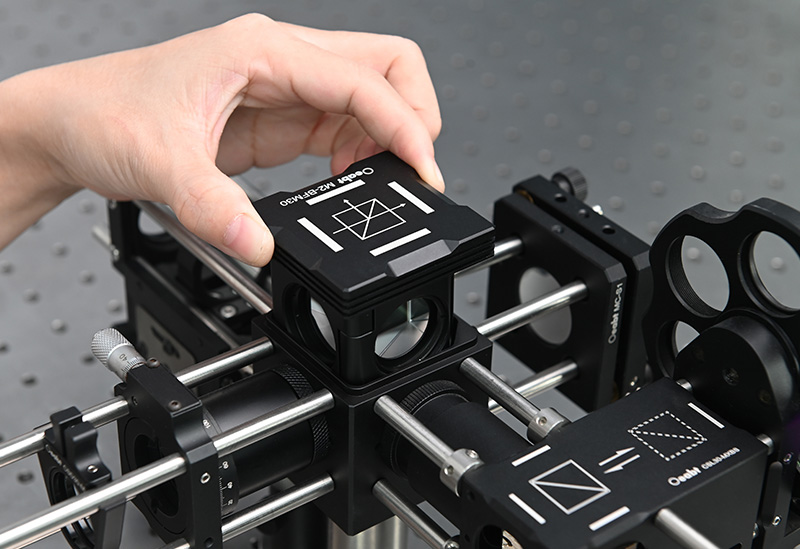

（4）拔出立方插件即可更换另一组已预装好的滤光片(如切换不同波段的荧光模块)，无需重新调整光路准直；立方插件相对于底座具有单一方向的定向要求，请参考盖板顶部刻印的光路指示图；

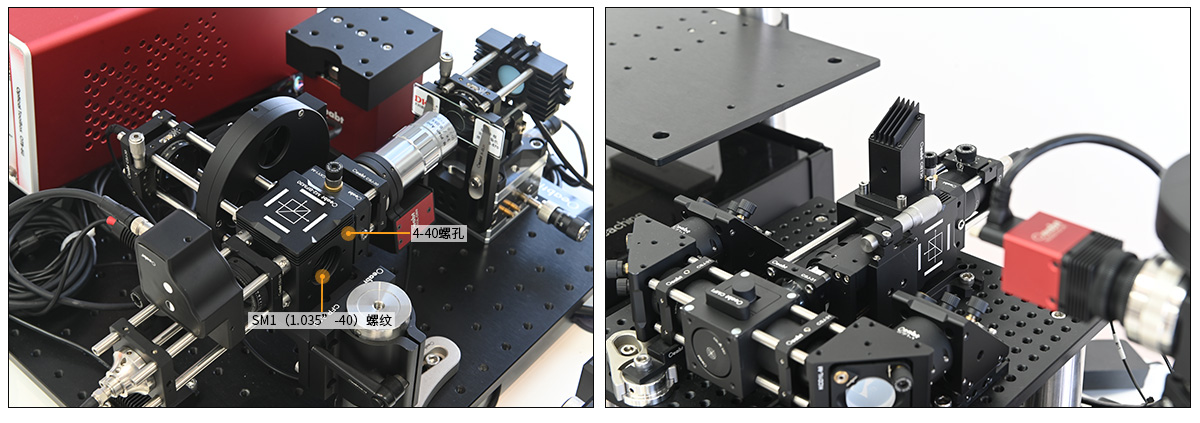

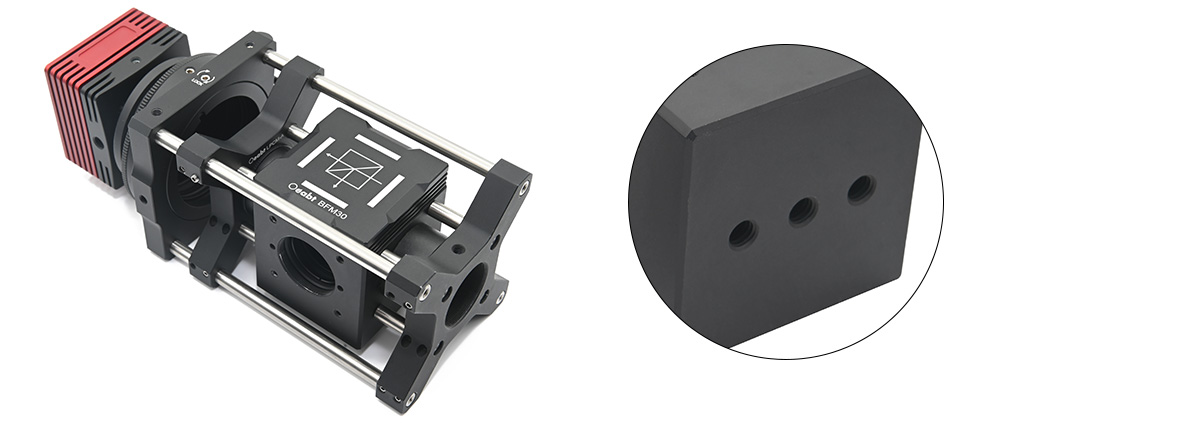

（5）侧面：4个SM1端口，兼容30mm笼式系统；底部：M6螺孔通过接杆安装到光学平台；

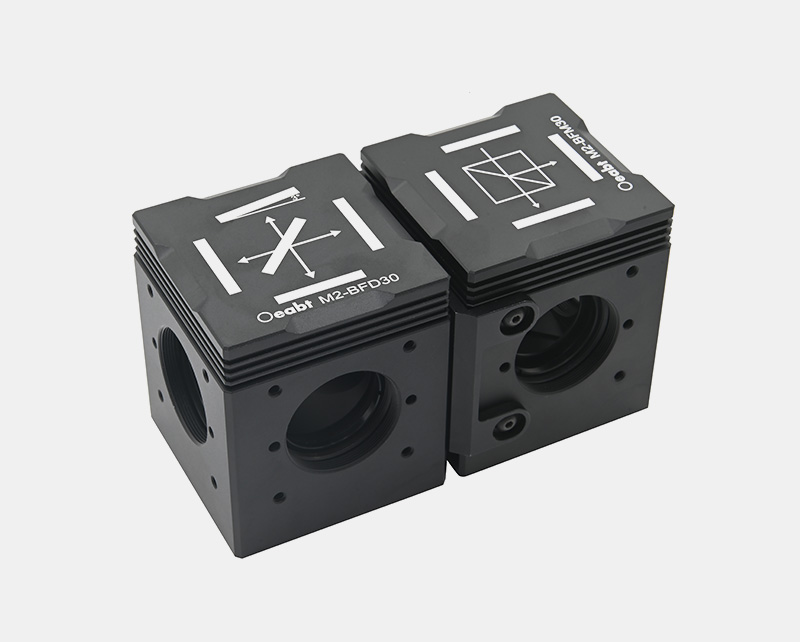

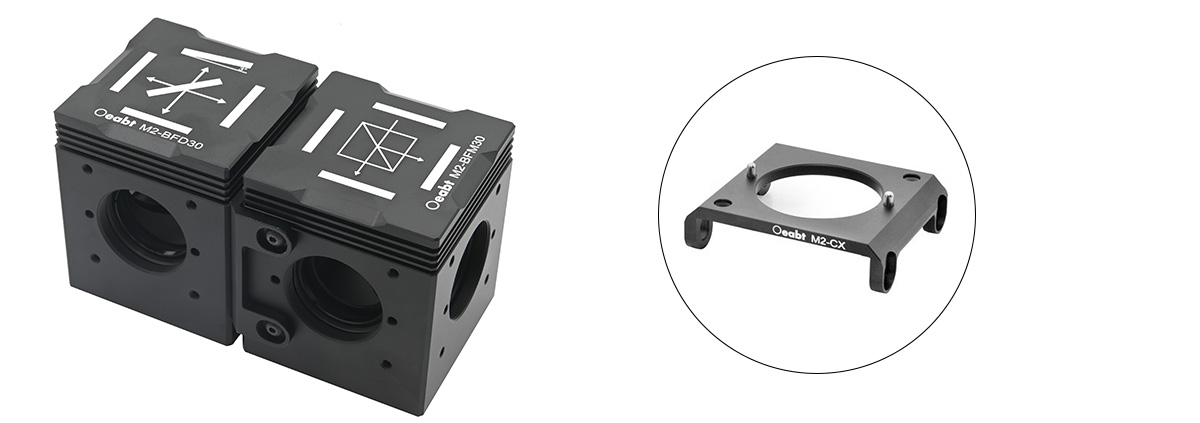

（6）支持搭配 M2-CX2 立方体连接件将多个立方并排连接；可选配CSL-P1防尘盖以减少未使用端口的杂散光；

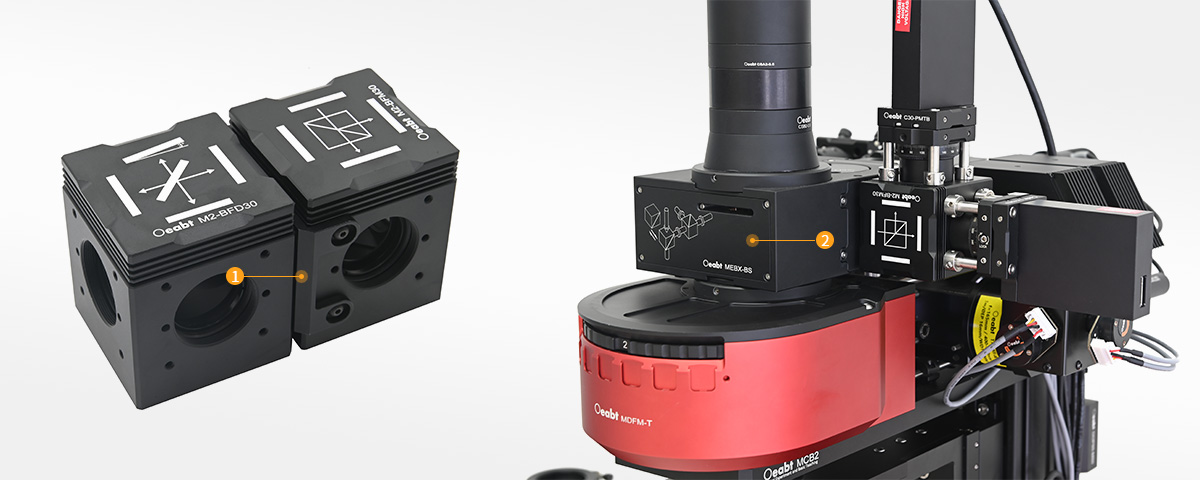

❶M2-CX 立方体连接件 点击购买>
 ❷MEBX-BS 显微嵌入式模块 点击购买>



M2-BFM 30mm分束棱镜立方

• 可拆装的笼式立方，用于分束分光棱镜；

• 可安装25.4mm分束棱镜和Ø1英寸滤光片；

• 兼容30mm笼式系统，带SM1（1.035”-40）螺孔；

• 提供内置非偏振分光棱镜、偏振分光棱镜及消偏振分光棱镜的预装型号；

• 搭配立方体连接件,可将两个及以上的笼式立方连接；

用于安装25.4mm分束棱镜和Ø1英寸滤光片(如激发&发射)在兼容笼式的立方内，适合自搭建的显微装置。

型号
规格
工程图
对比
单价
发货日期
购物车
M2-BFM 分束棱镜立方预组

• 可拆装的笼式立方，用于分束分光棱镜；

• 可安装25.4mm分束棱镜和Ø1英寸滤光片；

• 兼容30mm笼式系统，带SM1（1.035”-40）螺孔；

• 提供内置非偏振分光棱镜、偏振分光棱镜及消偏振分光棱镜的预装型号；

• 搭配立方体连接件,可将两个及以上的笼式立方连接；

拔出立方插件即可更换另一组滤光片或棱镜的插件组，无需重新调整光路准直；
