• 探测器像素：2048 像素CMOS探测器；

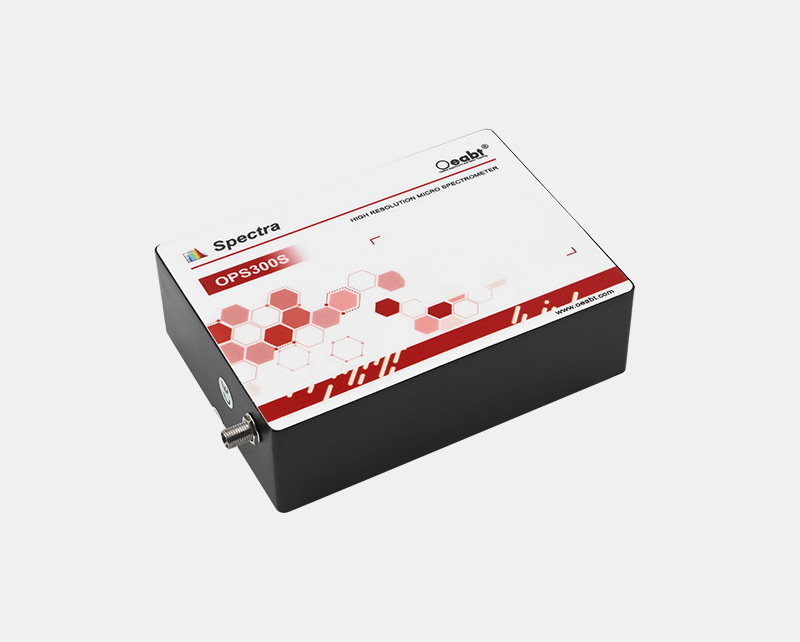

• OPS300S：高分辨率光纤光谱仪，采用 M 型对称式C-T 光路设计以及高像素 CMOS 探测器；

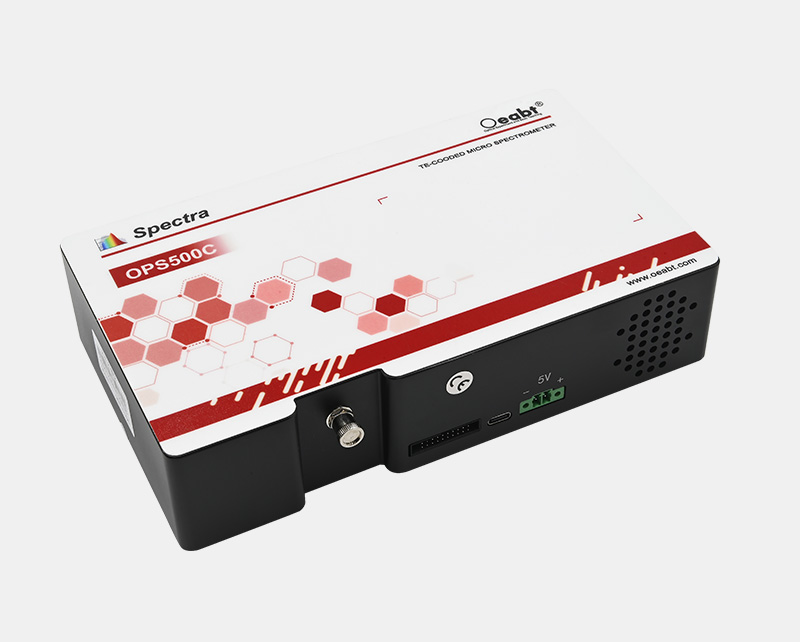

• OPS500C：制冷高灵敏度光纤光谱仪，采用 TEC电路制冷搭配线阵CMOS探测器，最低制冷温度为-5℃；
• 适用于拉曼光谱检测、微量分光光度计、反射率和透过率检测等多种高分辨率应用；

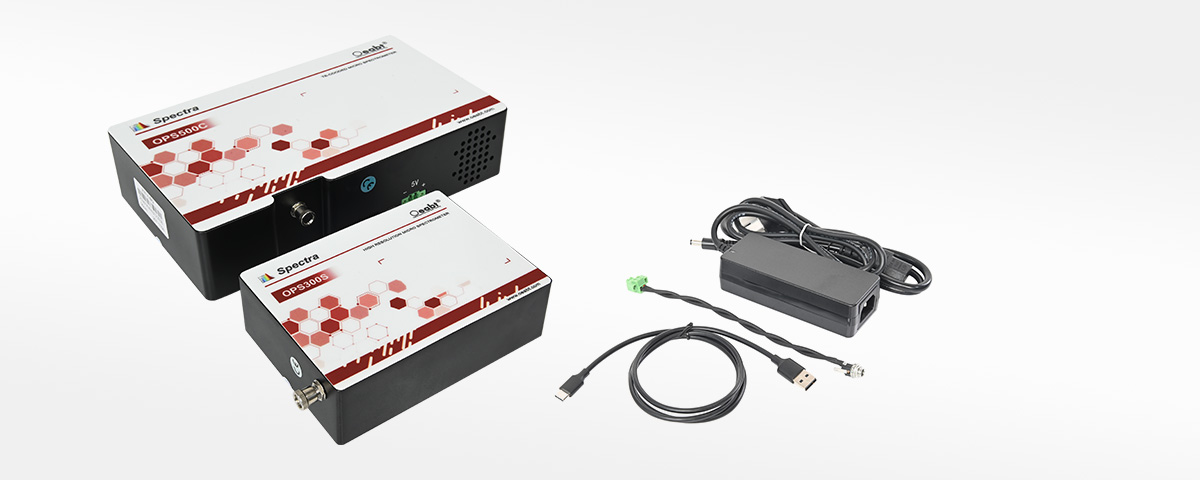

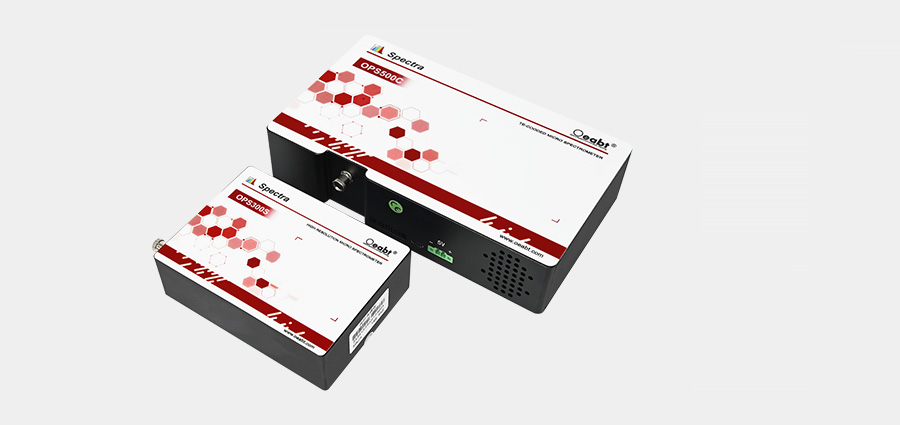

Oeabt®提供两款高性能光纤光谱仪，分别针对高分辨率应用和高灵敏度检测需求设计。、
|
型号 |
OPS300S |
OPS500C |
|
规格 |

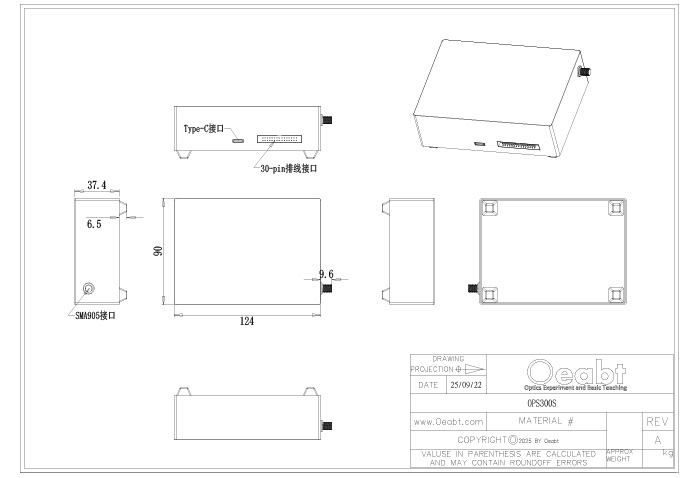

124*90*38mm |
208*120*47mm |
|
光谱仪类型 |
高分辨率 |
制冷型高灵敏度 |
|
探测器类型 |
紫外增强线阵CMOS |
线阵 CMOS |
|
制冷方式 |
无 |
TEC制冷（-5℃） |
|
有效像素 |
2048 |
2048 |
|
像元尺寸 |
12*200μm |
12*200μm |
|
灵敏度 |
1300V/(lx·s) |
1300V/(lx·s)；6.5μV/e- |
|
暗噪声 |
13 RMS @13℃ |
0.4V/RMS；(6e-) |
|
波长范围 |
200-1100nm(最宽750nm) |
190-1100nm(最宽 900nm) |
|
光学分辨率 |
0.05-2nm(取决于狭缝、光谱范围) |
0.1-3nm(取决于狭缝、光谱范围) |
|
信噪比 |
＞600：1 |
＞600：1 |
|
动态范围 |
3000：1 |
＞5000：1 |
|
光学设计 |
M型对称C-T光路 |
F/4 交叉非对称C-T光路 |
|
入射狭缝宽度 |
50μm |
50μm |
|
入射光接口 |
SMA905光纤接口 |
SMA905光纤接口、自由空间 |
|
积分时间 |
1ms-65s |
10ms-65s |
|
帧率 |
300fps |
100fps |
|
数据输出接口 |
Type-C or UART |
Type-C or UART |
|
外扩接口 |
30针可编程接口 |
20针可编程接口 |
|
ADC 位深 |
16 bit |
18 bit(输出 16 bit) |
|
供电电源 |
USB供电、DC 5V±5% |
DC 5V直流供电 |
|
工作电流 |
170mA @Typ. |
＜2.3A |
|
工作温度 |
-10℃~+50℃ |
-10℃~+50℃ |
|
工作湿度 |
90%RH(不结露) |
90%RH(不结露) |
|
重量 |
500g |
1.5kg |

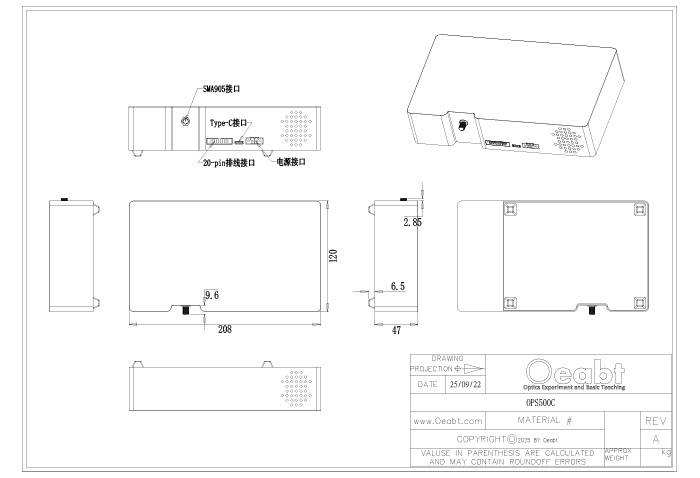

OPS500C 工程图下载
