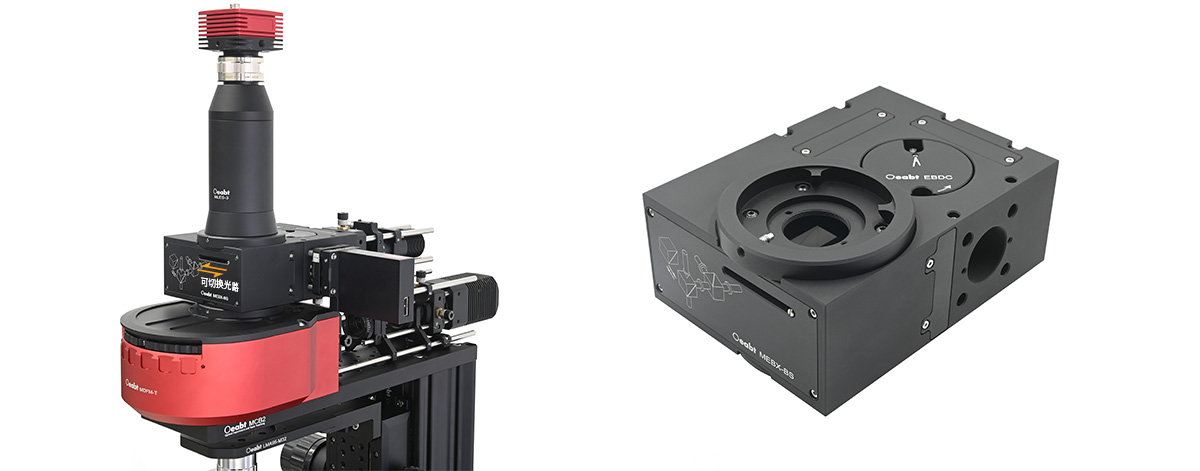

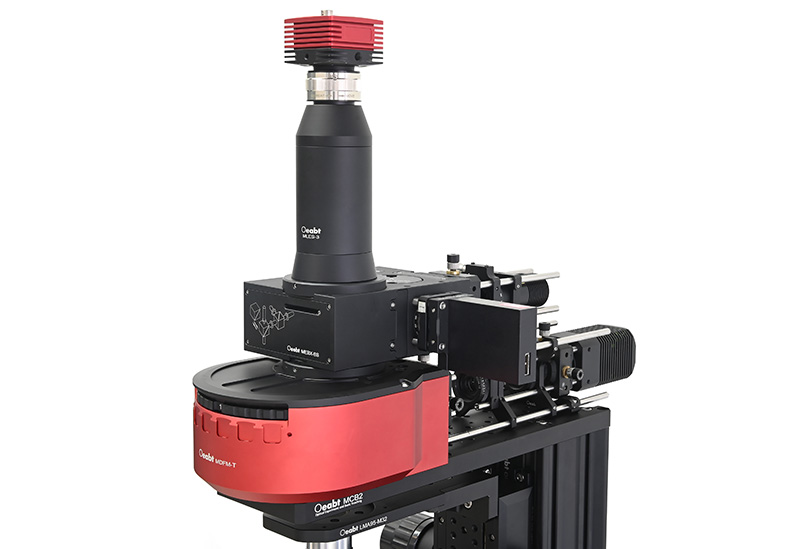

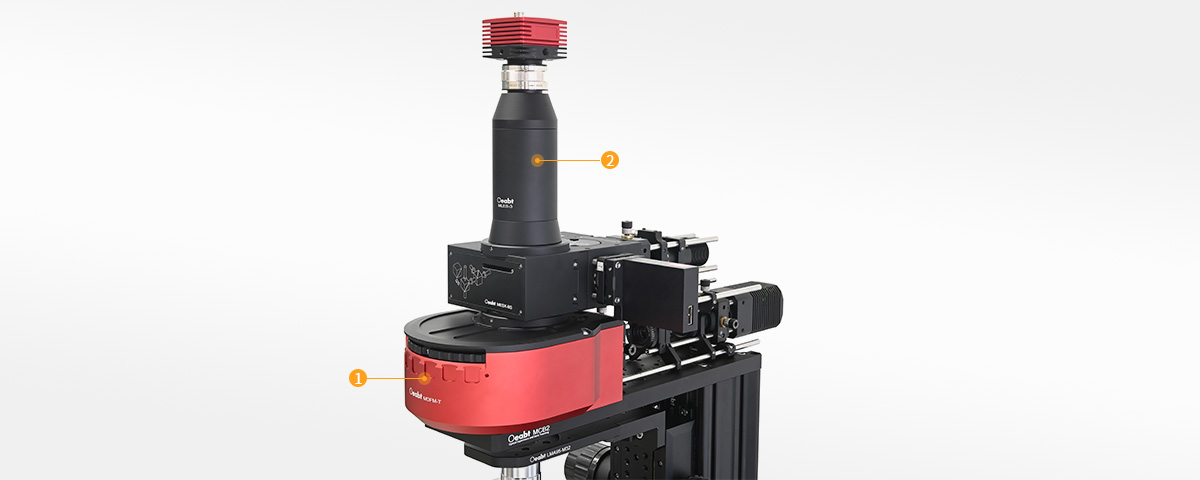

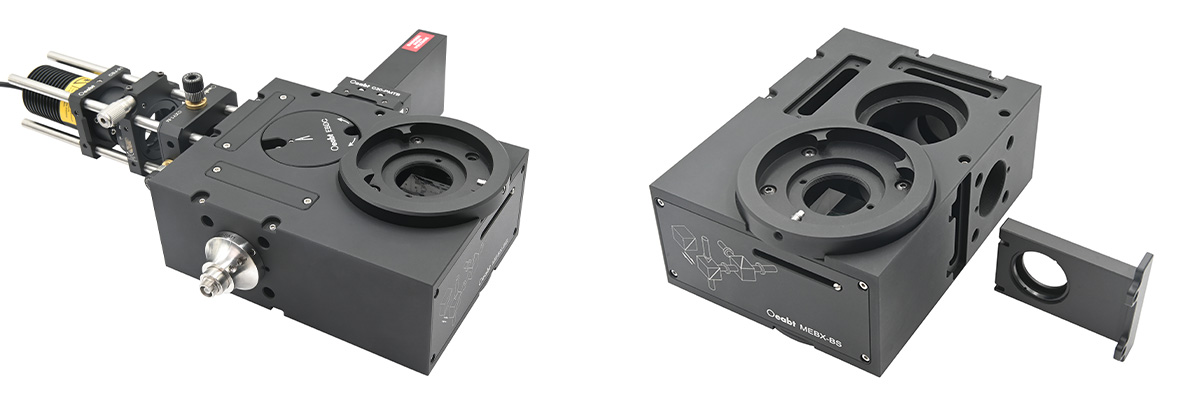

• 通过燕尾接口嵌入显微镜主体与相机/目镜之间，无需拆改显微镜本体；
• 内置可切换分光棱镜，通过拨杆控制移入/移出主光路：
• 拉曼检测模式：棱镜切入，导入激发光并收集拉曼信号；
• 普通观测模式：棱镜移出，光线直通，显微镜恢复正常成像；

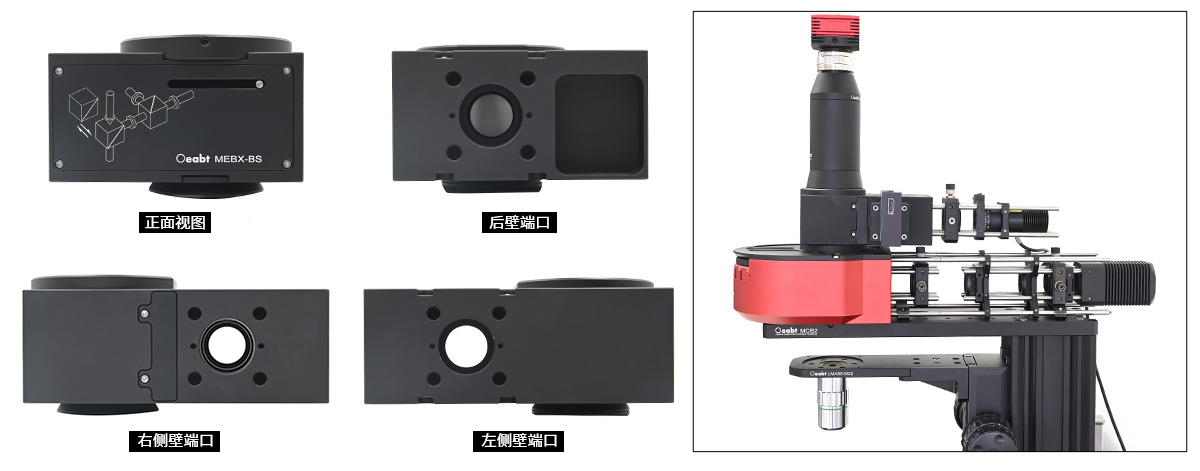

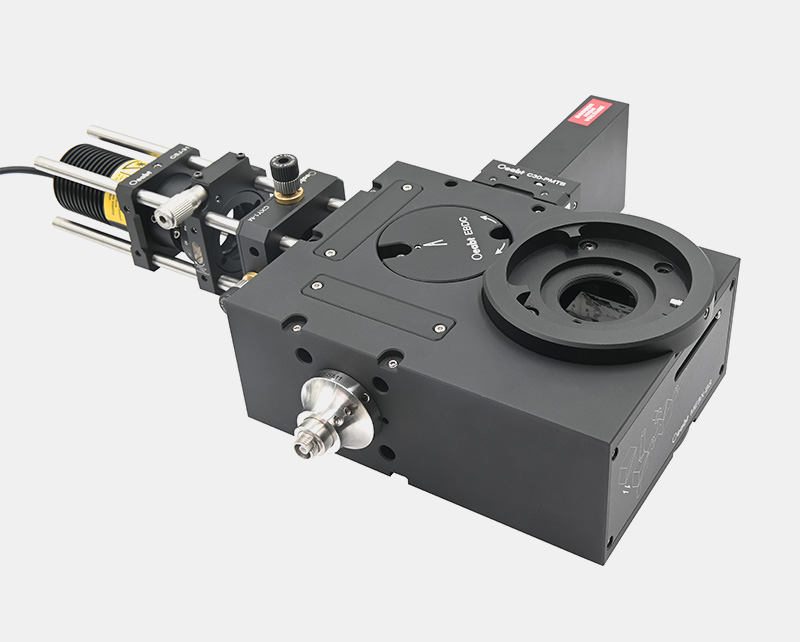

• 多集成端口设计：
• 后壁端口：连接激发光源（如LED或光纤），光路可直达分光棱镜；
• 侧壁端口：连接探测器（如光谱仪/CCD）或其它模块；
• 左侧/右侧壁通道：中间空腔位置，需安装分光平片或棱镜后才能启用侧壁端口，实现分光路扩展；
• 每端口前端均标配SM1滤光片插条；
• 壳体三面均设SM1螺纹端口，兼容30mm笼式系统；

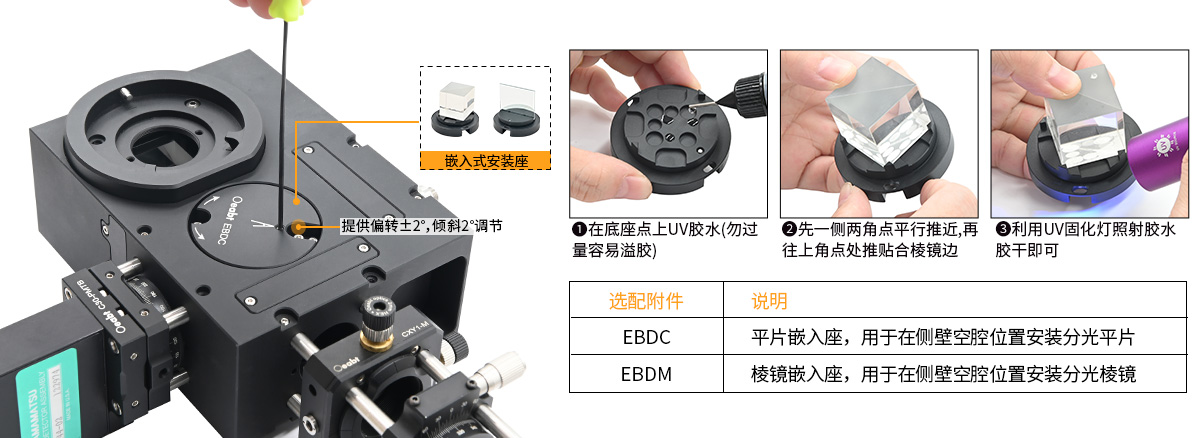

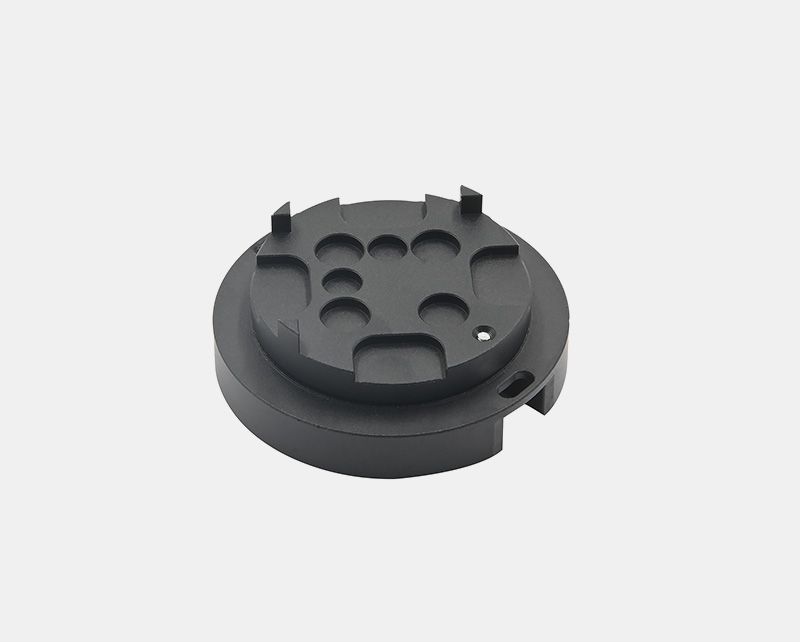

• 标配EBDC平片嵌入座；

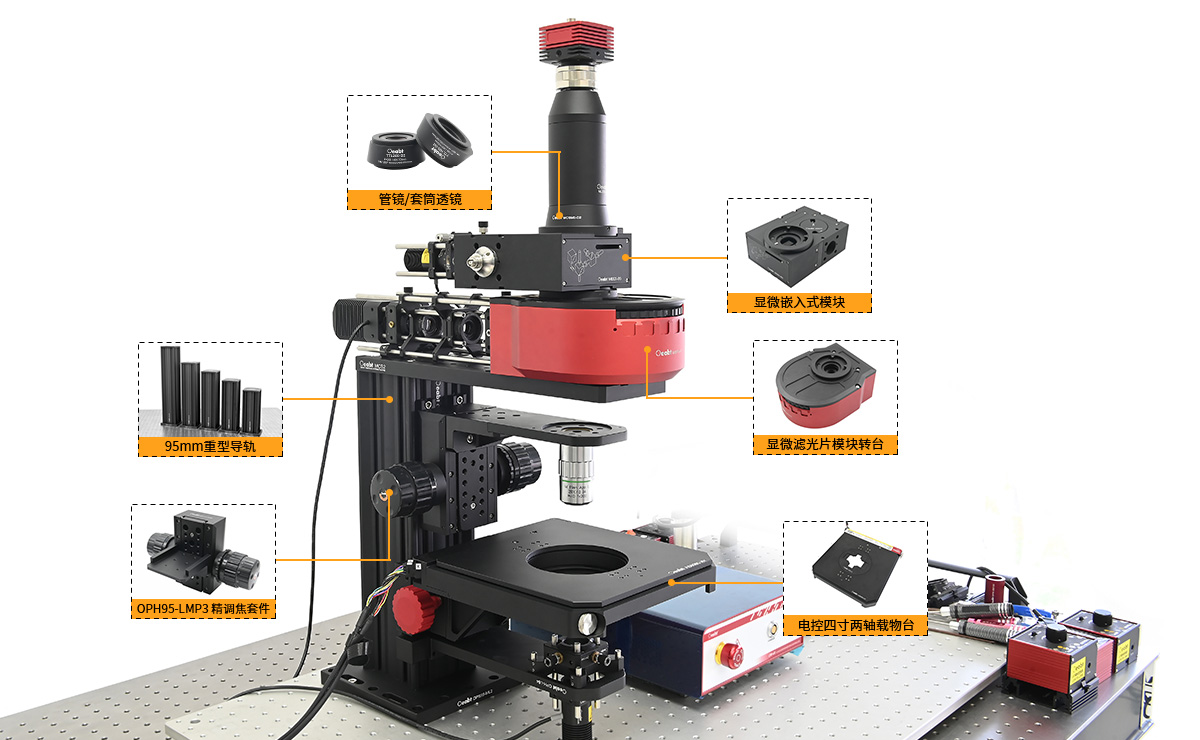

采用嵌入式一体化设计，快速扩展拉曼检测能力，实现拉曼检测和普通观测模式的便捷切换。
|
项目 |
技术规格 |
|
型号 |
MEBX-BS |
|
顶部燕尾 |
【母燕尾槽】Ø53.2mm，α=60°（连接镜筒、相机/目镜） |
|
底部燕尾 |
【公头燕尾】Ø51mm，α=60°（连接显微镜主体/落射照明模块） |
|

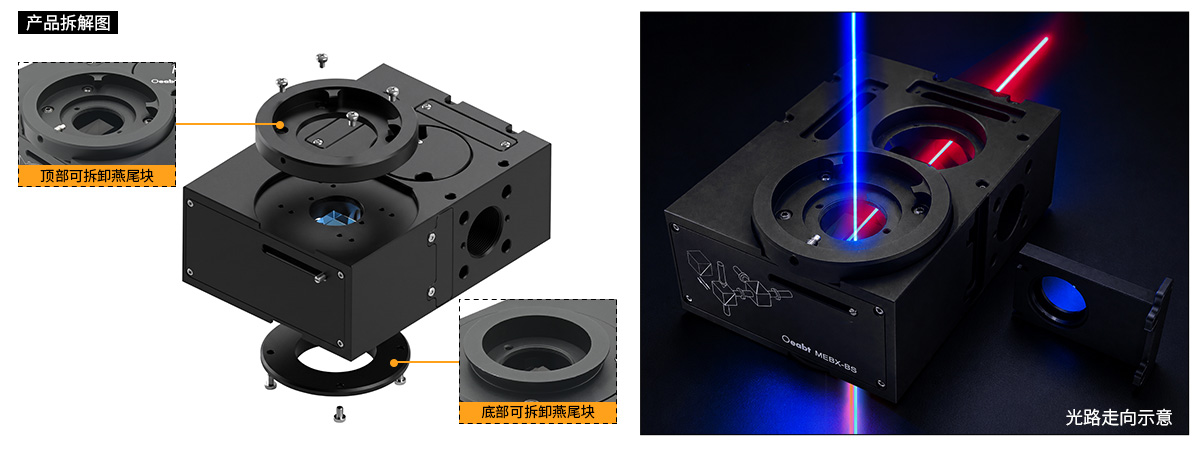

可拆卸 |
燕尾拆卸后，顶部/顶部接口兼容SM1套筒和30mm笼式组件 |
|
主光路通道 |
顶部燕尾⇋底部燕尾，可切换分光棱镜 |
|
集成端口 |
SM1端口*3（后壁、左侧壁、右侧壁），兼容30mm笼式组件 |
|
滤光片插条 |
每端口前端标配 SM1 滤光片插条 |
|
侧壁通道 |
左侧⇋右侧直达互通，中间嵌体可安装分光平片 |
|
标配附件 |
EBDC平片嵌入座 |
|

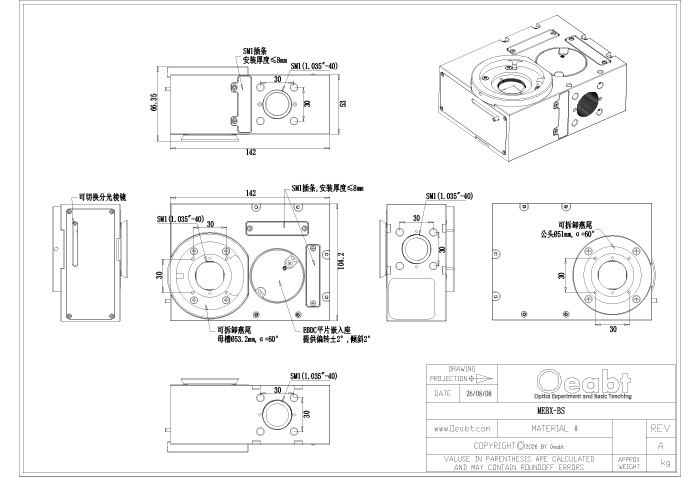

规格尺寸 |
142.0*104.2*66.4mm |
|
重量 |
1338.3g |
|
材质 |
7075铝合金 |
|
注：提供无内置棱镜的空壳版本，方便用户需额外安装自备的棱镜； |
|
|

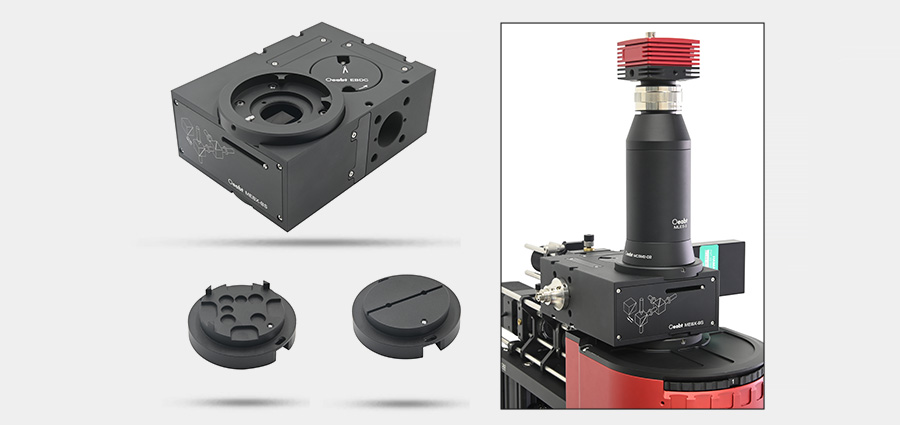

型号 |

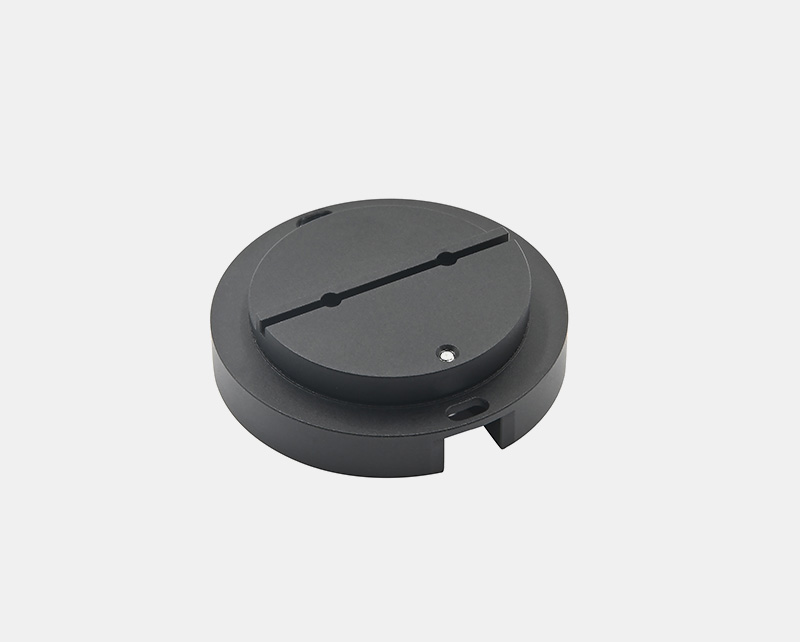

EBDC |

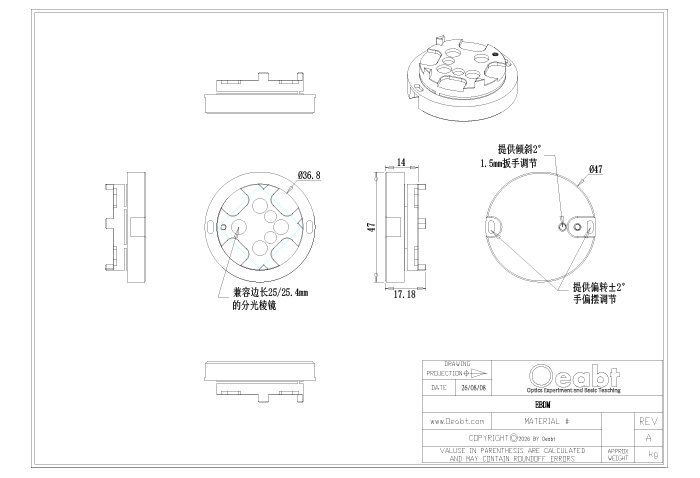

EBDM |
|
兼容元件 |

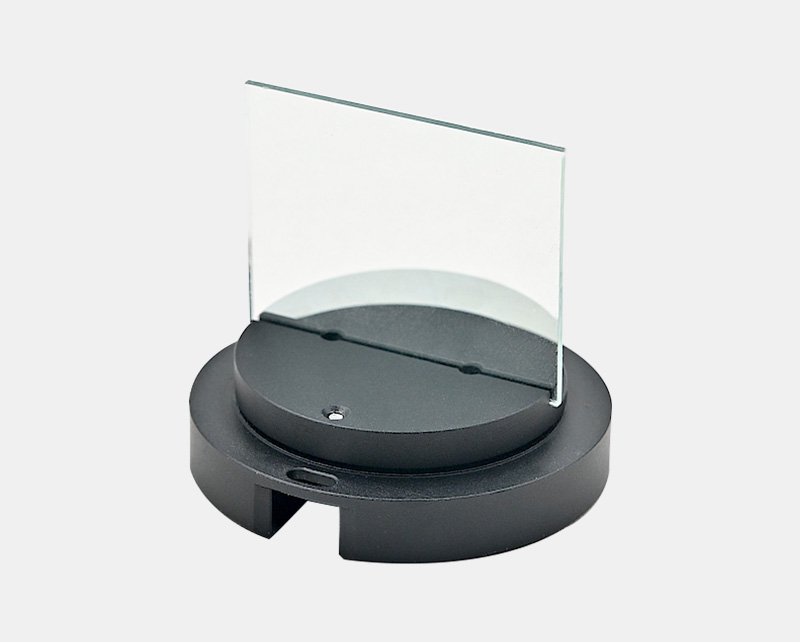

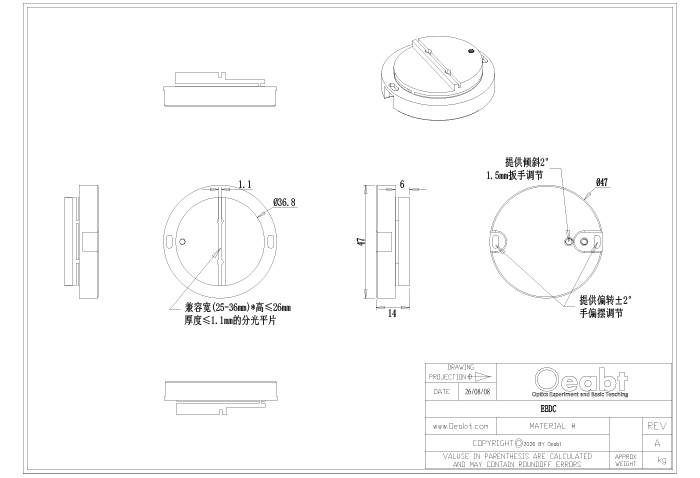

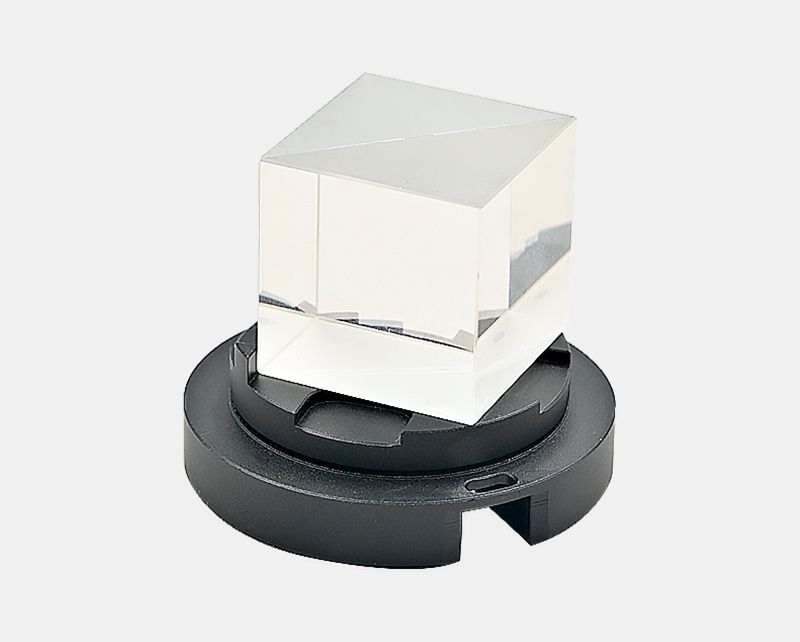

宽(25-36mm)*高≤26mm，厚度≤1.1mm分光平片 |
边长25/25.4mm分光棱镜 |
|
重量 |
49.3g |
47.1g |
|
调节范围 |
偏转±2°，倾斜2° |
|
|
规格 |
Ø47.0*14.0mm |
|
|
安装方式 |
胶合元件（请额外购买UV灯、胶水） |
|
|
材质 |
7075铝合金 |
|

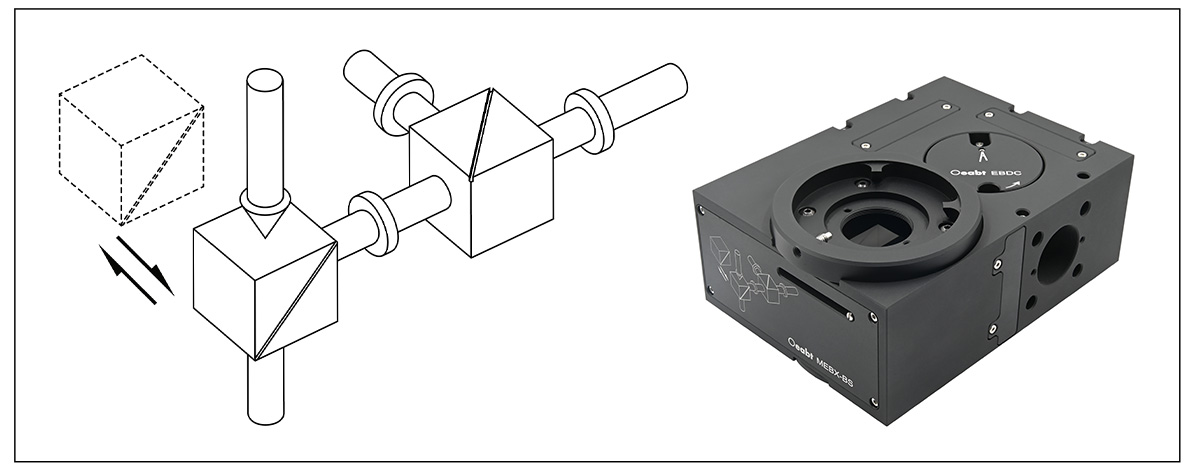

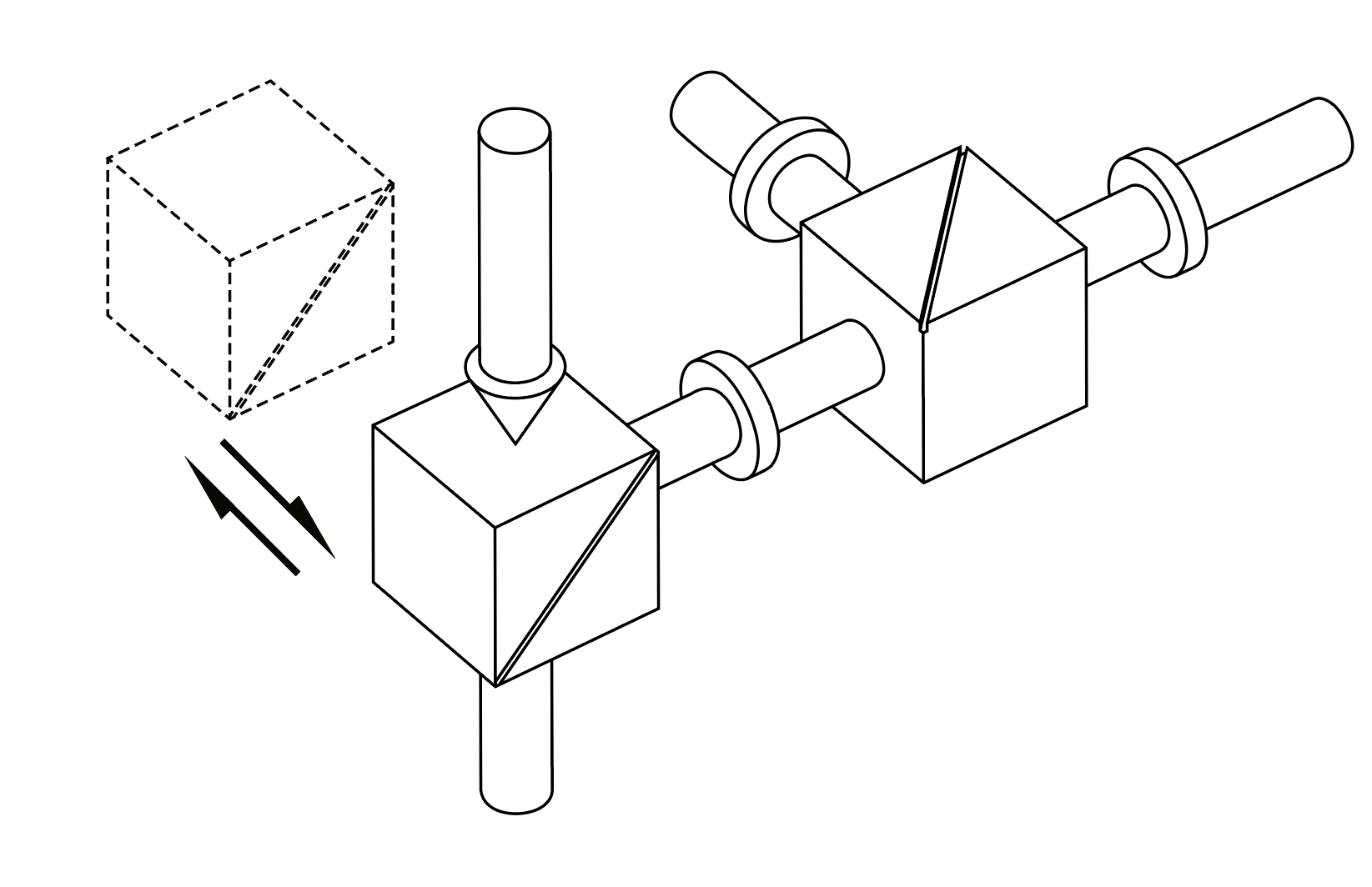

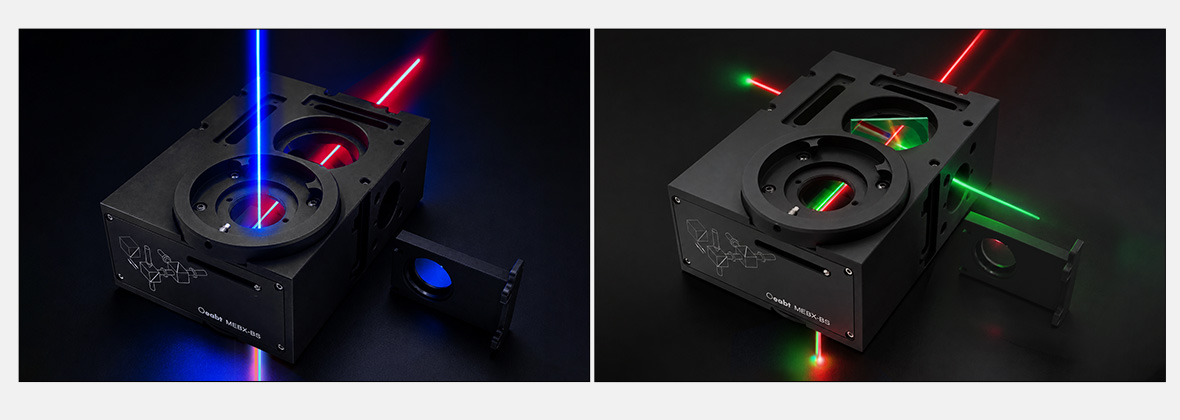

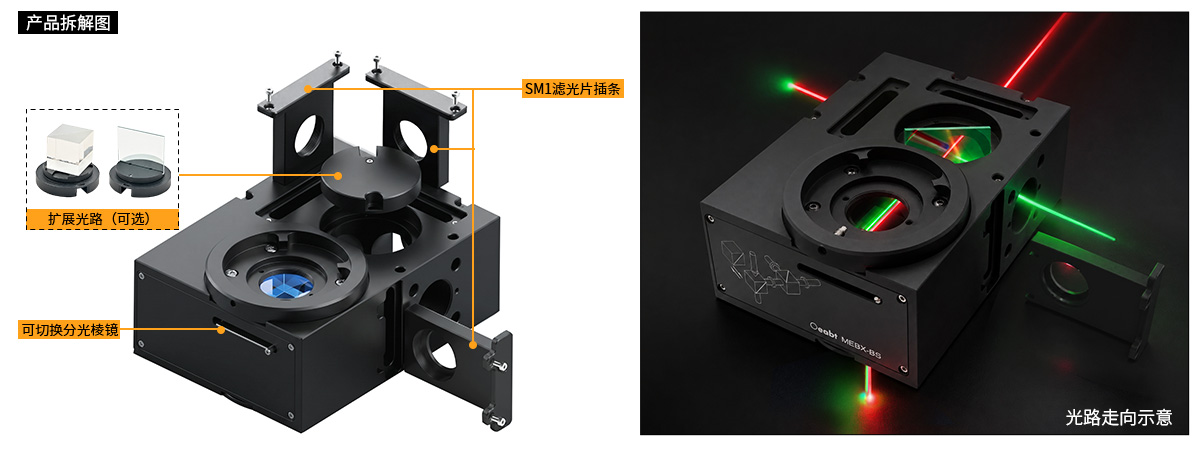

光路示意图
