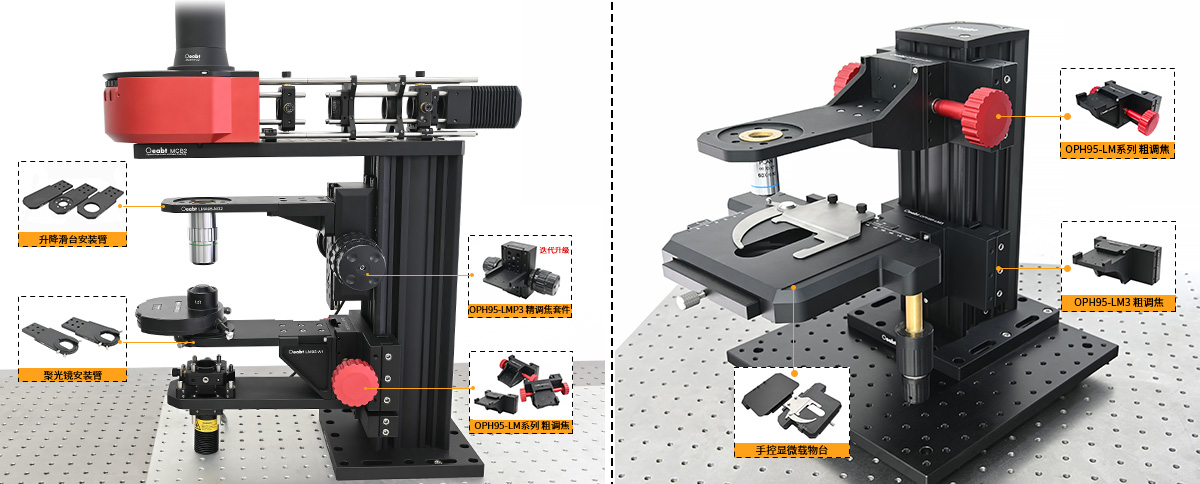

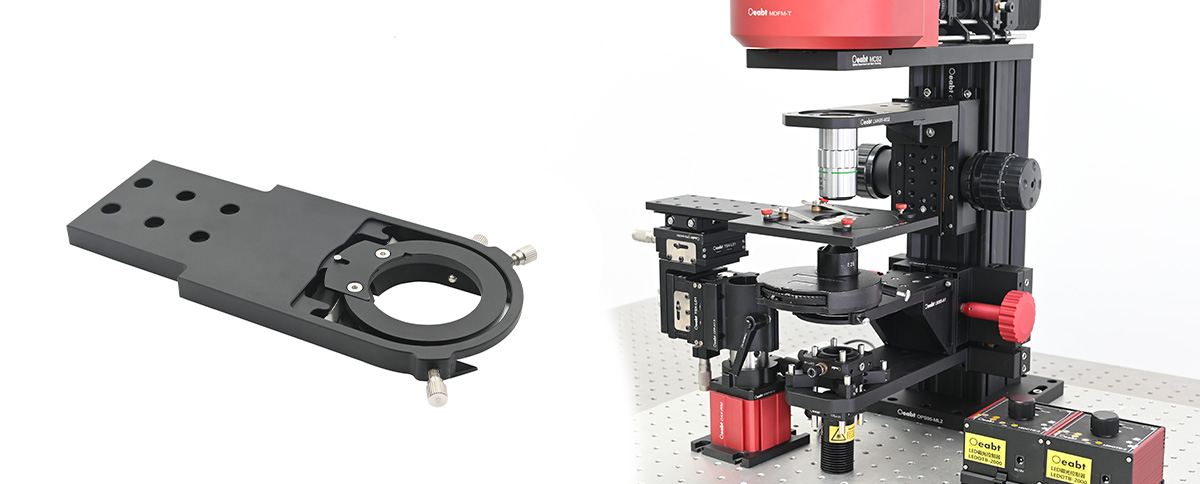

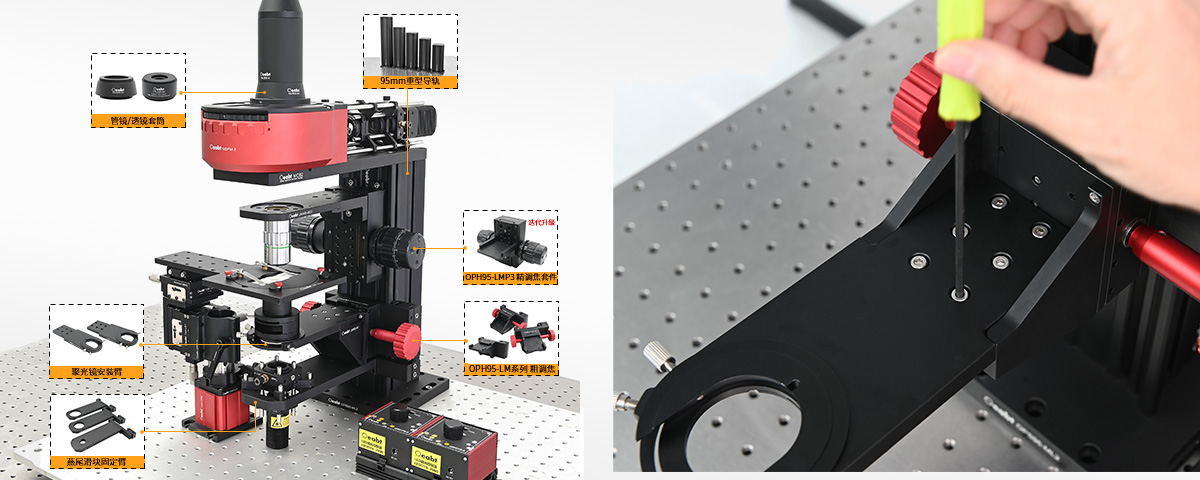

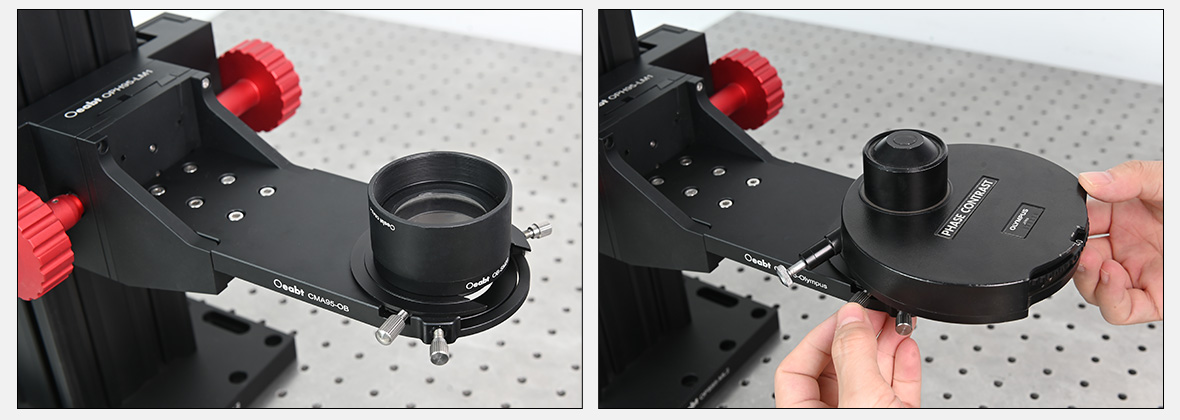

• 直接安装到OPH95-LM系列升降滑台模块上使用；
• 安装臂具有XY轴调节器，行程±2.5mm；
• 带母燕尾槽，使用2mm手拧螺丝固定聚光镜位置；

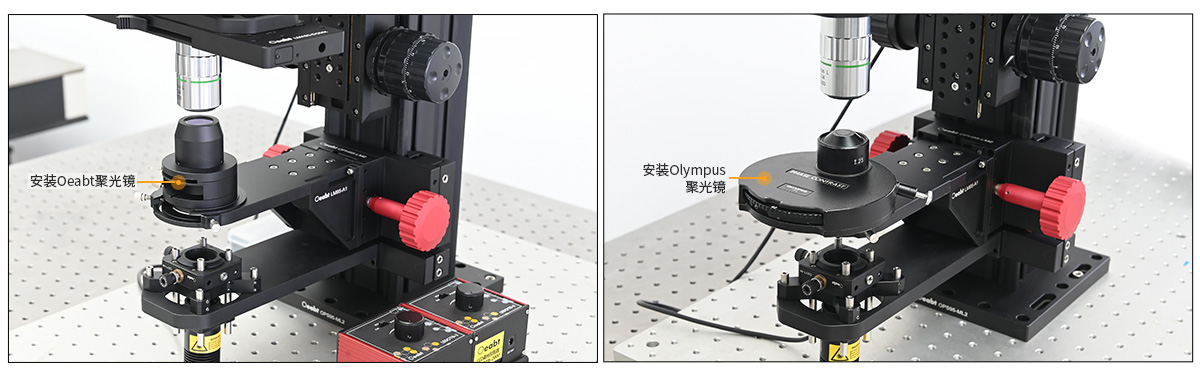

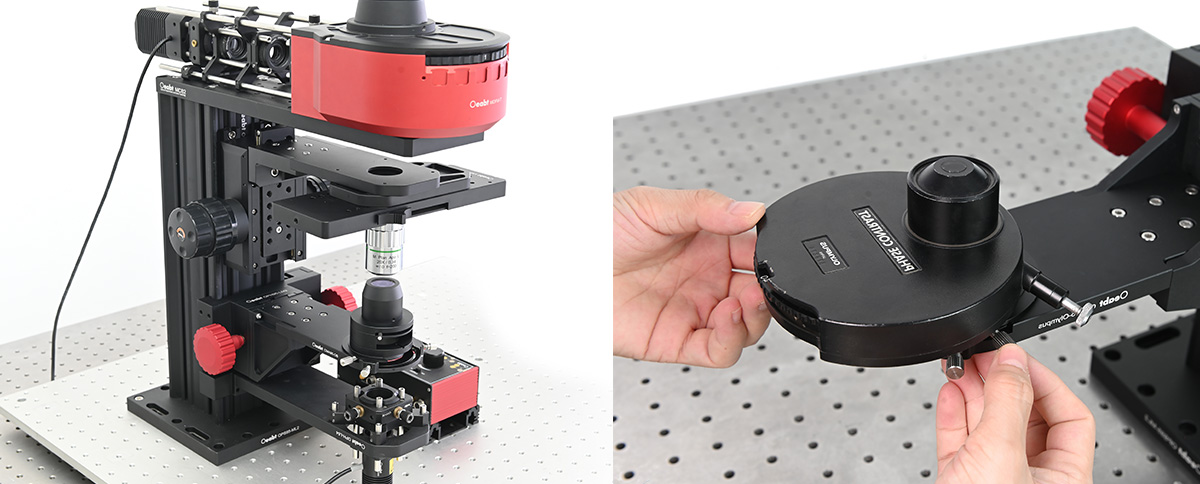

• CMA95-Olympus：兼容Olympus聚光镜选项；

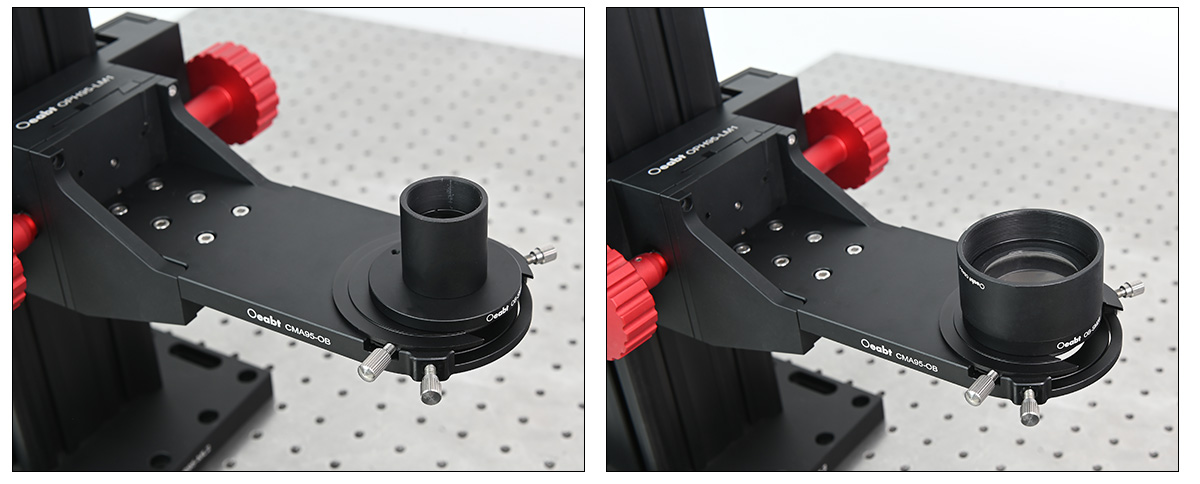

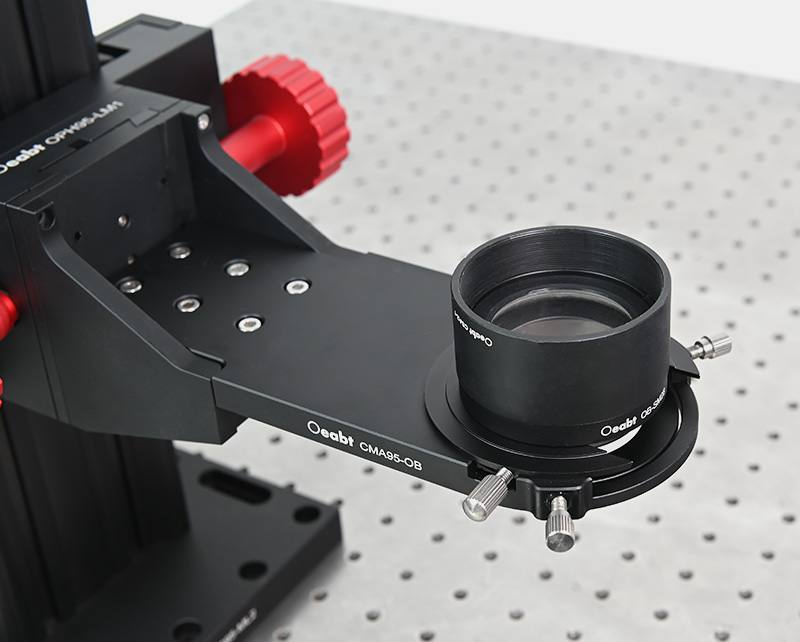

• CMA95-OB：兼容Oeabt聚光镜或OB系列燕尾转接件；

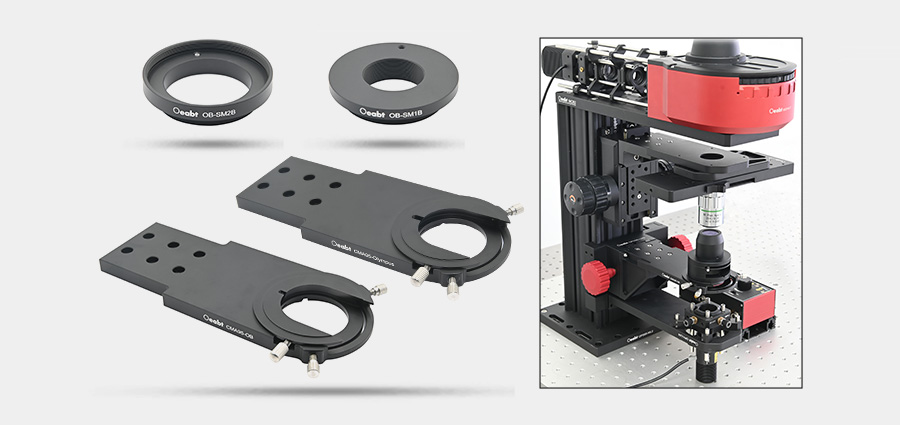

通过燕尾接口与调焦滑台模块，实现聚光镜、物镜及其他光学元件沿光轴的精确对准与定位。
|

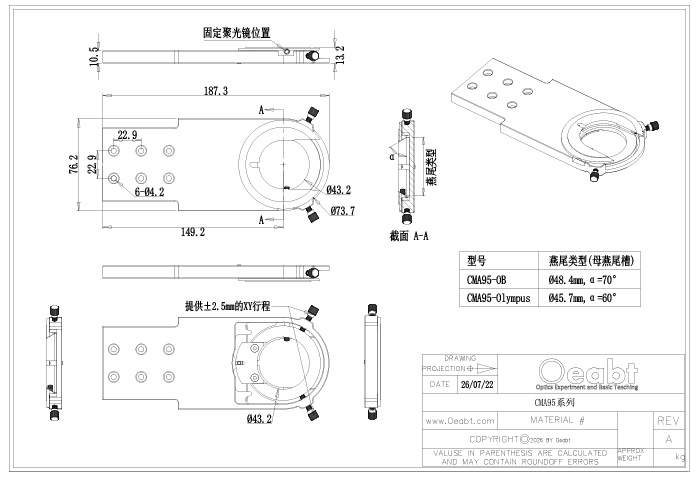

型号 |
CMA95-OB |
CMA95-Olympus |
|
规格 |
187.3*76.2*13.2mm |
|
|
行程范围 |
XY轴向±2.5mm |
|
|
螺纹类型 |
M4*6处（沉头孔） |
|
|
燕尾类型 |
【母燕尾槽】Ø48.4mm，α=70° |
【母燕尾槽】Ø45.7mm，α=60° |
|
重量 |
287.0g |
290.7g |
|

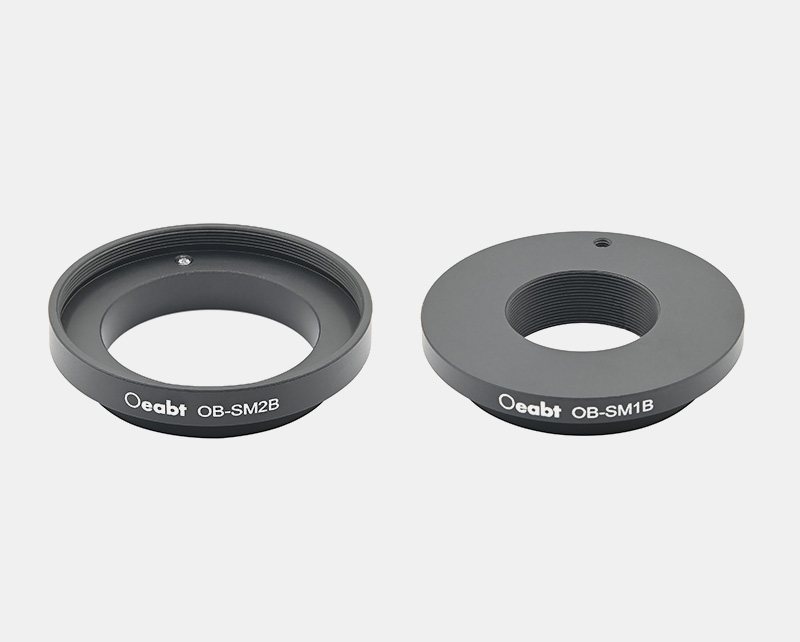

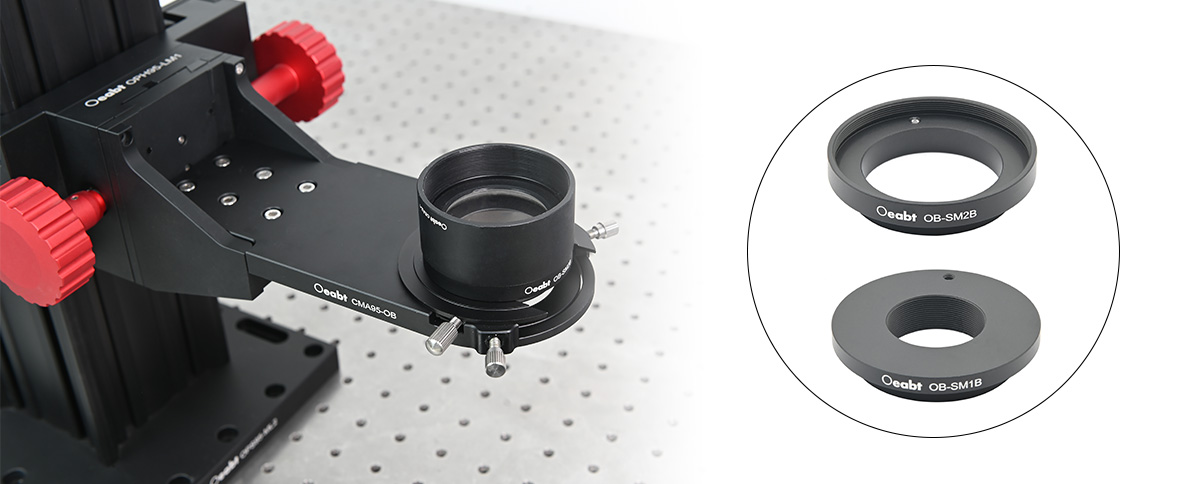

型号 |

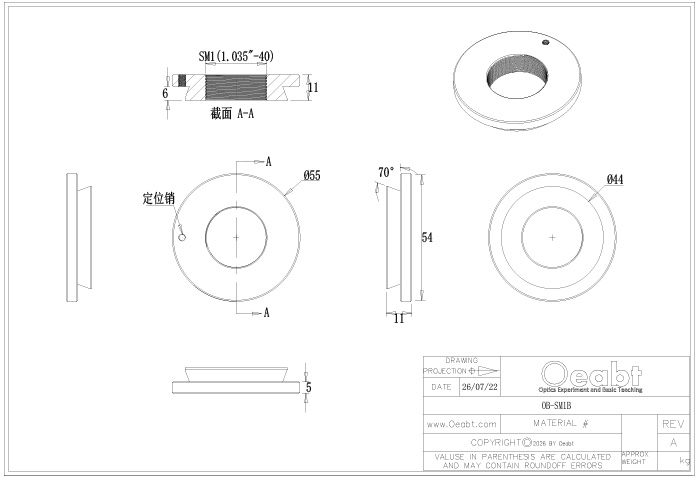

OB-SM1B |
OB-SM2B |
|
规格 |
Ø55.0*11mm |
Ø55.0*13.0mm |
|
螺纹类型 |
SM1（1.035”-40）内螺纹 |
SM2（2.035”-40）内螺纹 |
|
重量 |
38.8g |
16.0g |
|
燕尾类型 |
【公燕尾头】Ø44mm，α=70° |
|
|
材质 |
7075铝合金 |
|

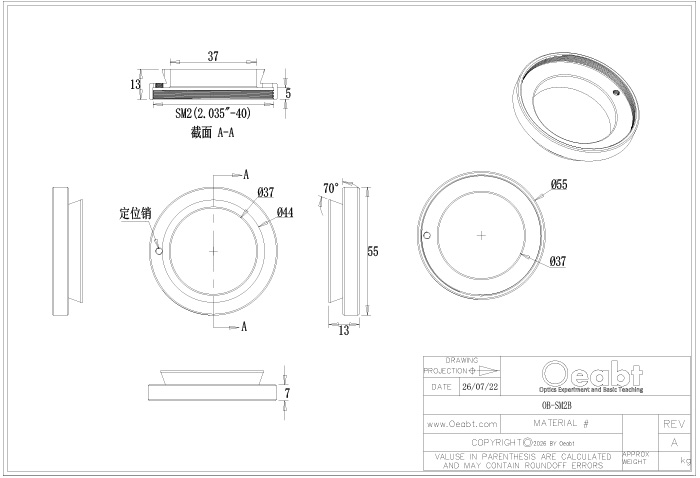

OB-SM2B 工程图下载
