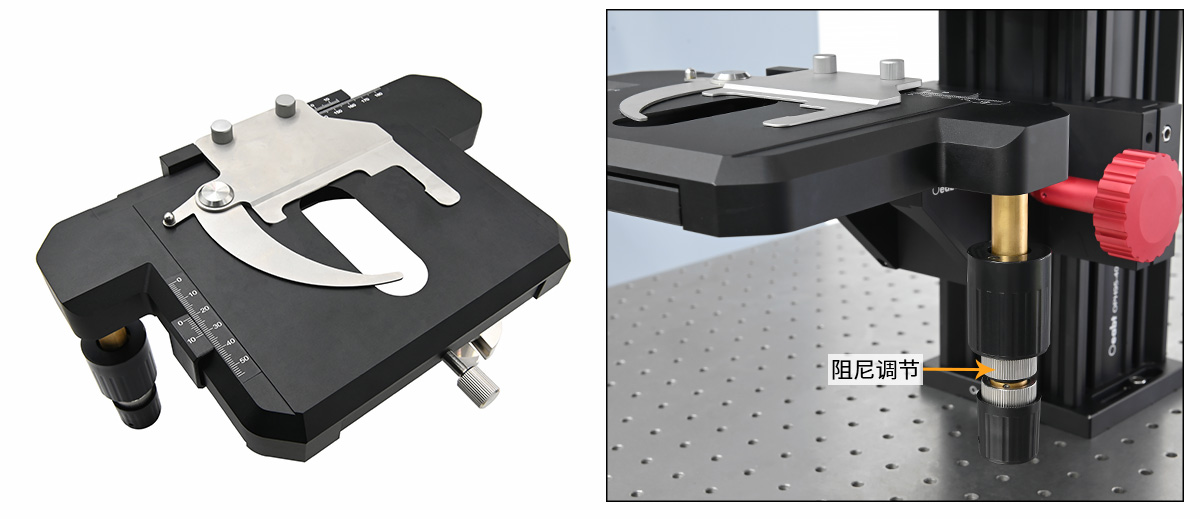

• 机械手动驱动，双向钢丝传动滚珠轴承；
• 采用高精度滚珠轴承传动，移动非常平滑，无卡滞感；
• XY轴移动范围：78mm(X轴)*54mm(Y轴)；

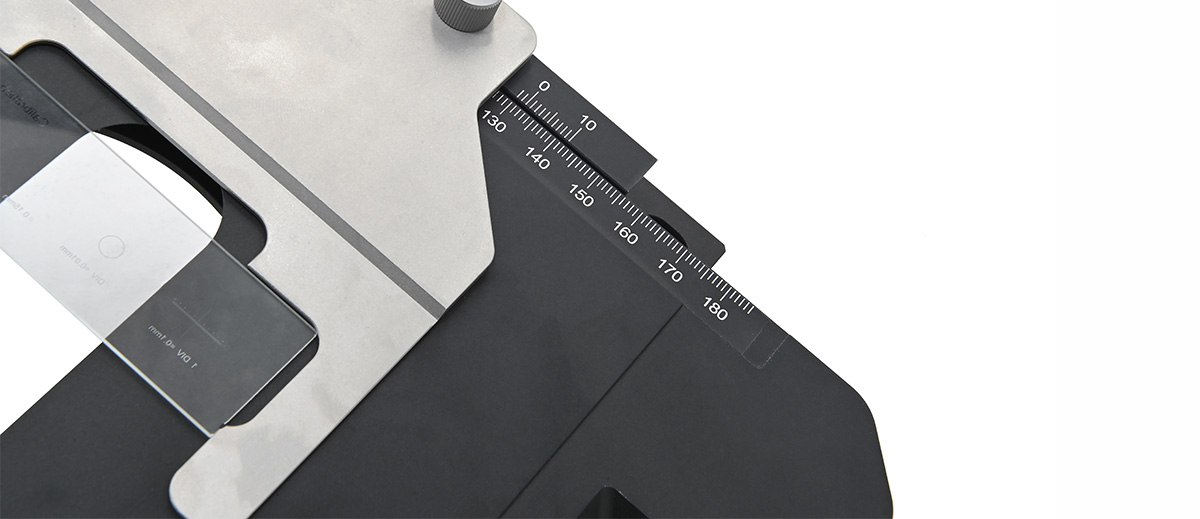

• 台面带刻度尺分度1mm，游标刻度100μm；

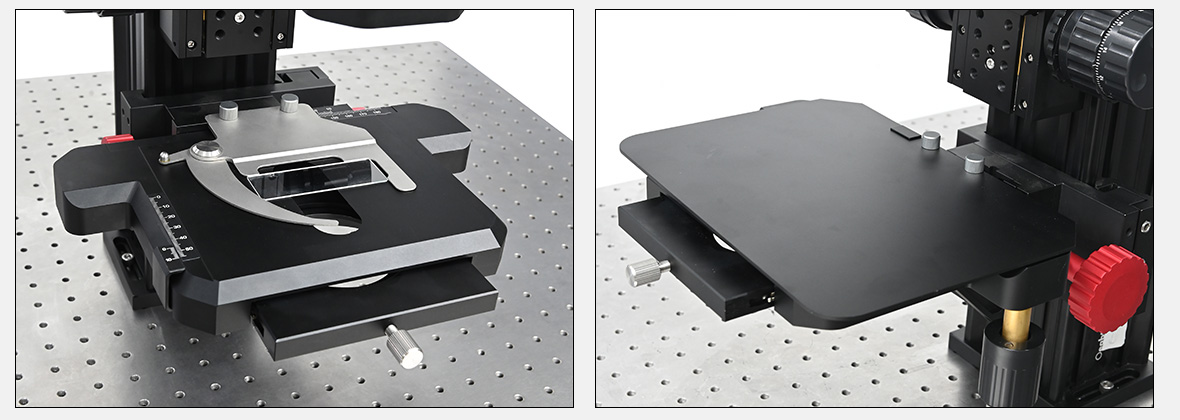

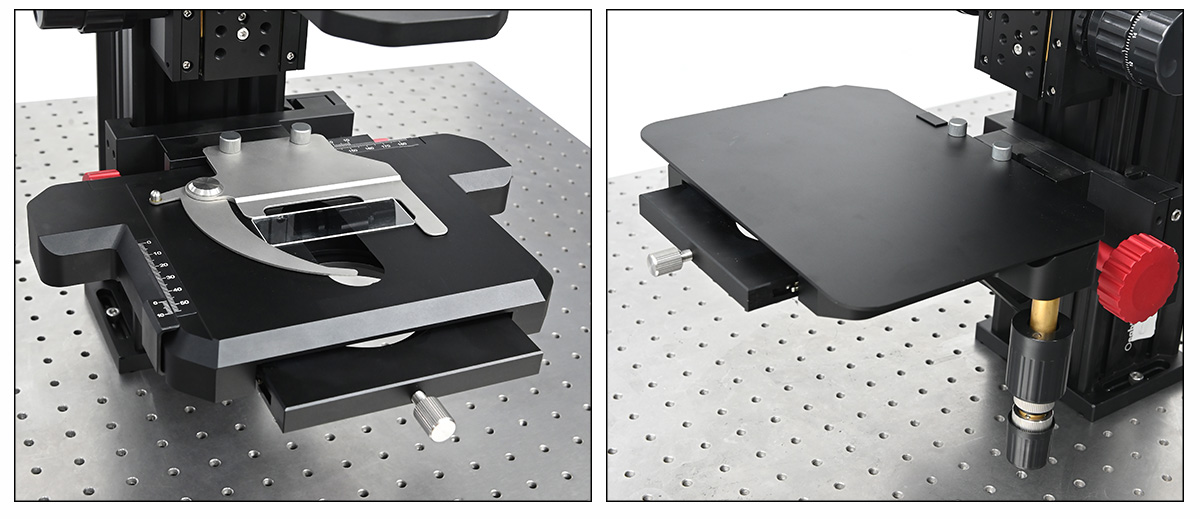

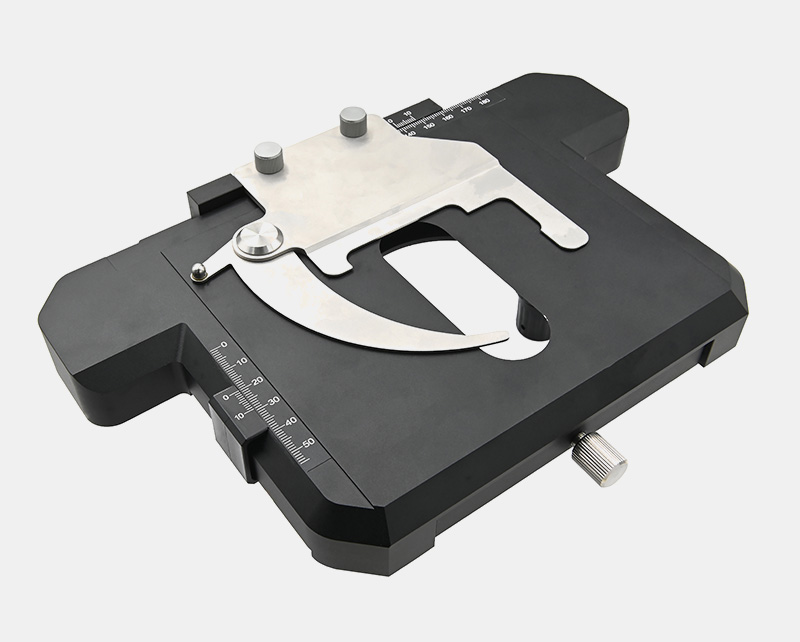

• S/N0009系列内置可拆卸样品夹持器，适应标准载玻片（厚度约0.8-1.2mm）；

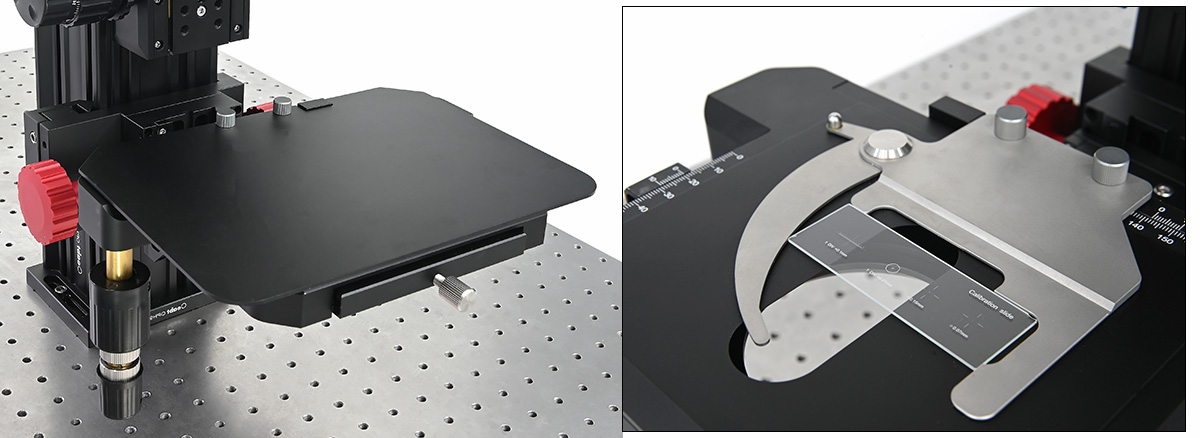

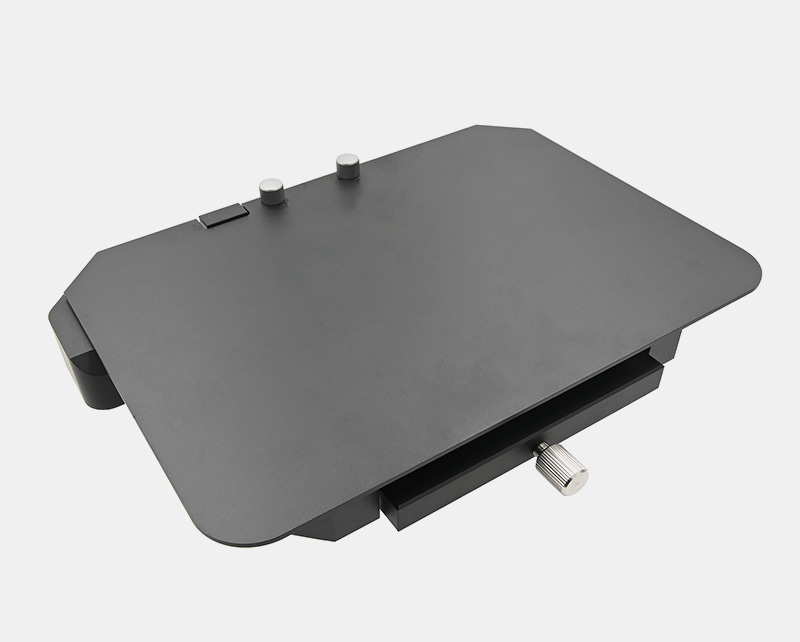

• S/N0010系列附带可拆卸台板，台面尺寸：240*170mm；
• 提供右手系和左手系选项；

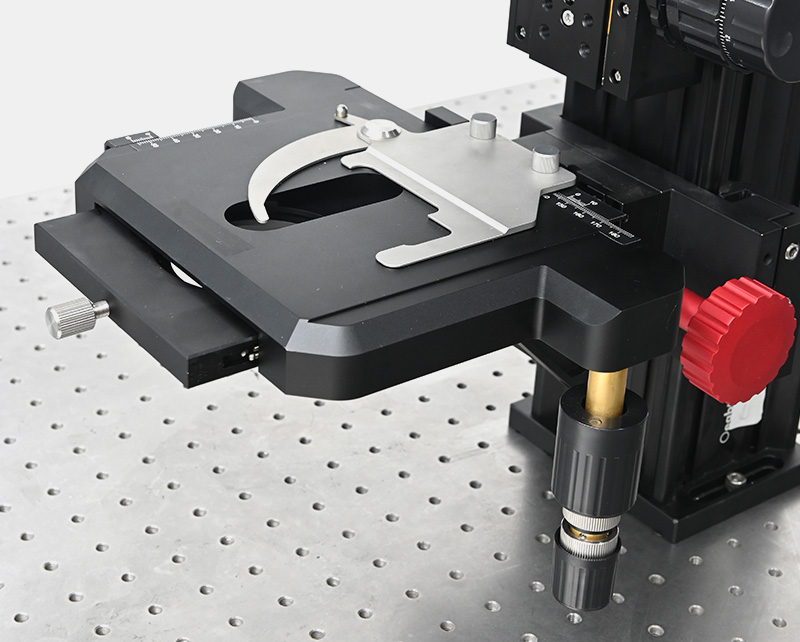

载物台采用滚珠轴承传动，每根轴的边沿有精度为100μm的游标刻度，便于定位样品。
|

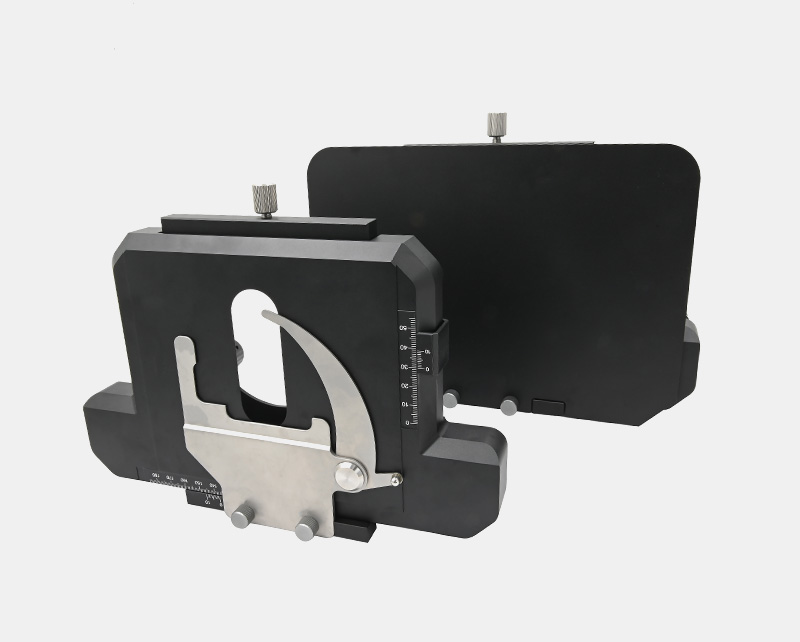

手控显微载物台 |
|
|
平台尺寸 |
135*85mm |
|
移动范围 |
X轴：78mm，Y轴：54mm；总行程：78*54mm |
|
刻度分度 |
分度1mm |
|
游标刻度 |
100μm |
|
最大负载 |
2kg |
|
控制方式 |
左/右手操作，X/Y轴同轴旋钮（上下叠放） |
|
燕尾类型 |
【母燕尾槽】Ø108mm，α=60° |
|
材质 |
7075铝合金 |
|
重量 |
1419.5g |
|
序列号 |
内置配件 |
控制方式 |
|

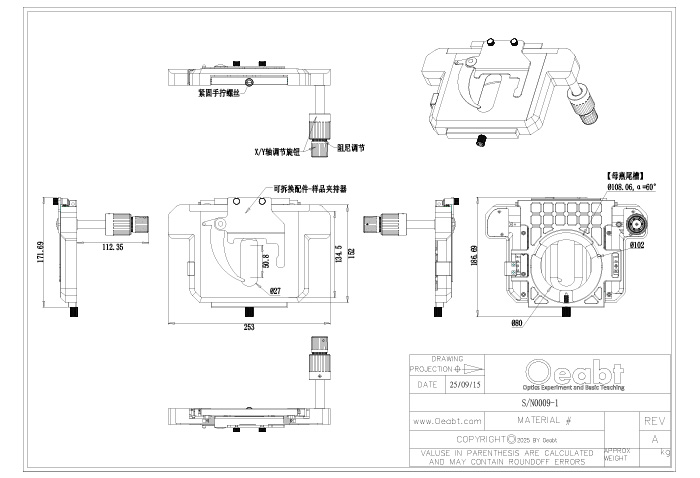

S/N0009-1 |
样品夹持器 |
右手操作 |
|
S/N0009-2 |
左手操作 |
|
|

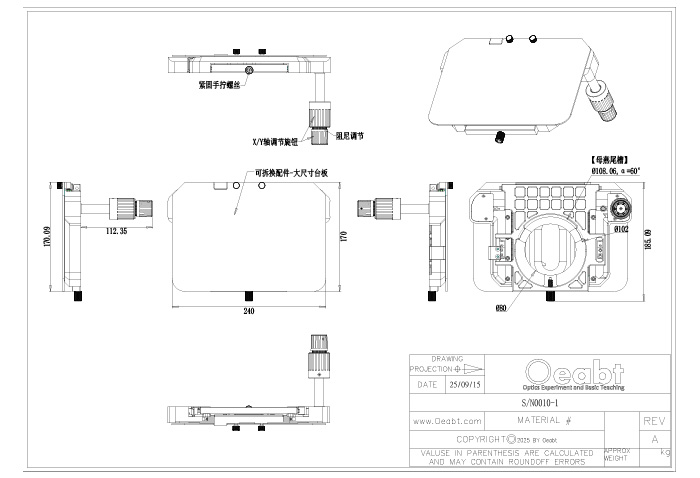

S/N0010-1 |
大尺寸台板 |
右手操作 |
|
S/N0010-2 |
左手操作 |
|

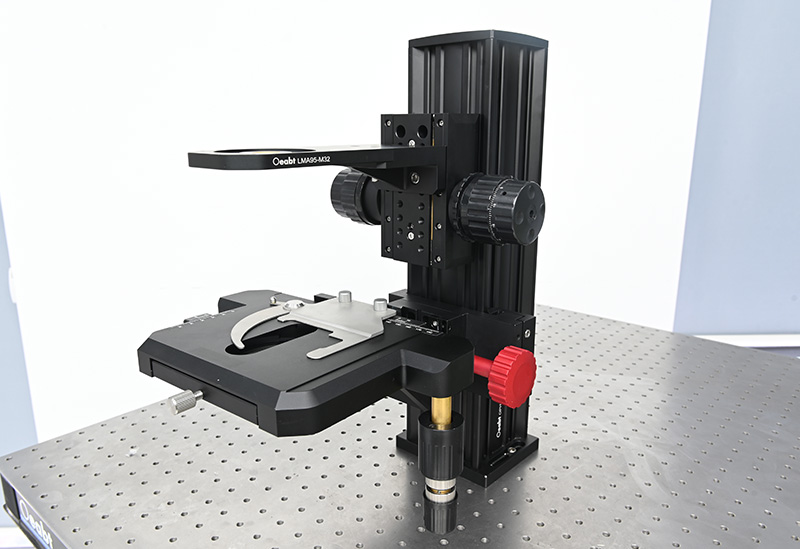

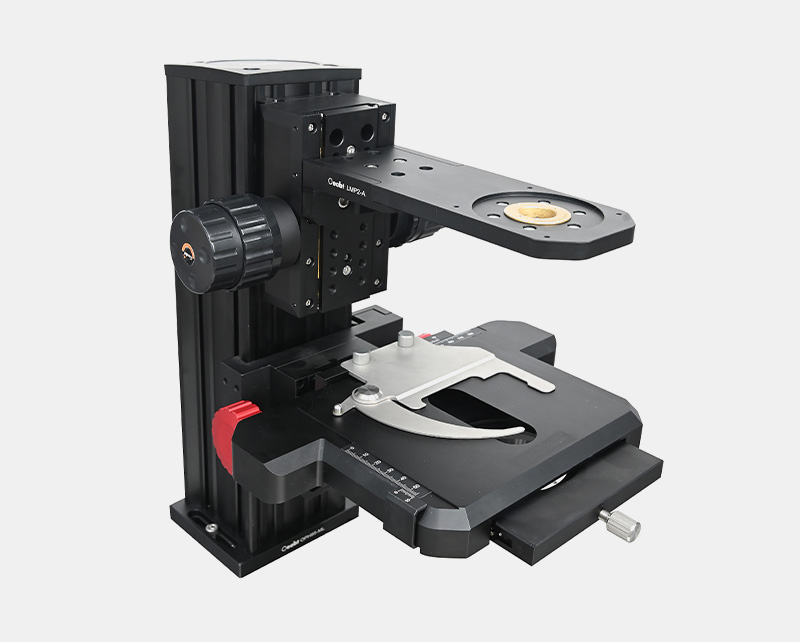

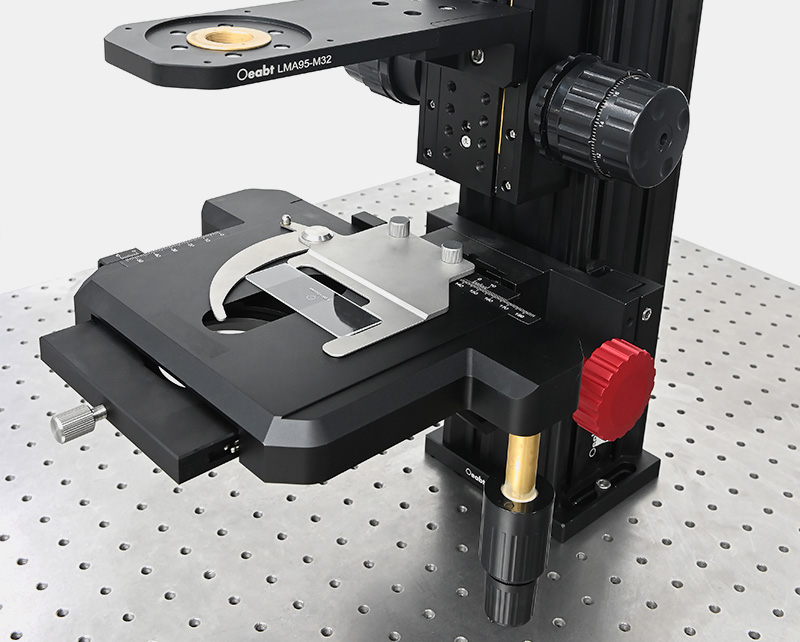

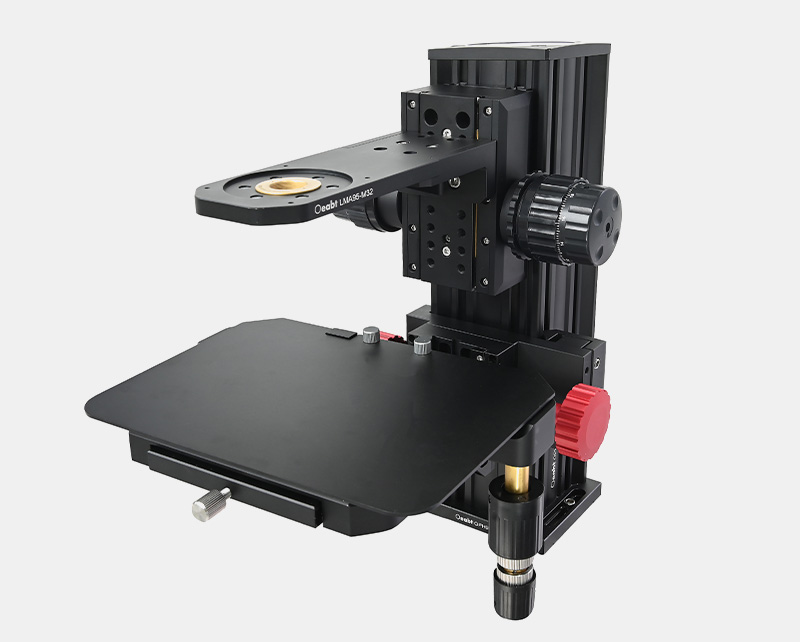

手动显微基础平台 |
||
|
型号 |
导轨高度 |
载物台构成 |
|
MCMP-S-350V |
350mm |
适用于标准载玻片观察， 附带载玻片夹 |
|
MCMP-S-400V |
400mm |
|
|
MCMP-S-500V |
500mm |
|
|
MCMP-S-600V |
600mm |
|
|
MCMP-T-350V |
350mm |
大尺寸台面，兼容培养皿、多孔板等更大样品 |
|
MCMP-T-400V |
400mm |
|
|
MCMP-T-500V |
500mm |
|
|
MCMP-T-600V |
600mm |
|
|
调焦部分 |
MCT-LMP2 |
升降行程 |
40mm，分辨率2μm |
|
调焦方式 |
粗准焦调和细准焦调 |
||
|
最大负载 |
10kg |
||
|
OPH95-LM1 |
升降行程 |
23mm |
|
|
调焦方式 |
粗准焦调 |
||
|
最大负载 |
2kg |
||
|
载物台 |
移动范围 |
X轴：78mm，Y轴：54mm |
|
|
刻度分度 |
分度1mm，游标刻度100μm |
||
|
最大负载 |
2kg |
||
|
控制方式 |
左/右手操作，X/Y轴同轴旋钮（上下叠放） |
||
|

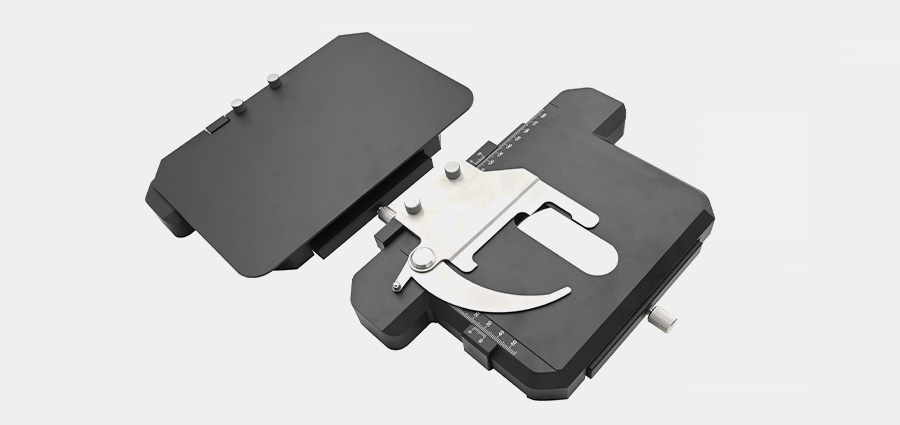

S/N0009 |
配件-样品夹持器 |
||
|
S/N0010 |
配件-大尺寸台板 |
||
|
导轨臂轴 |
196.5mm |
||
|
物镜安装 |
RMS（0.8”-36） |
||
|

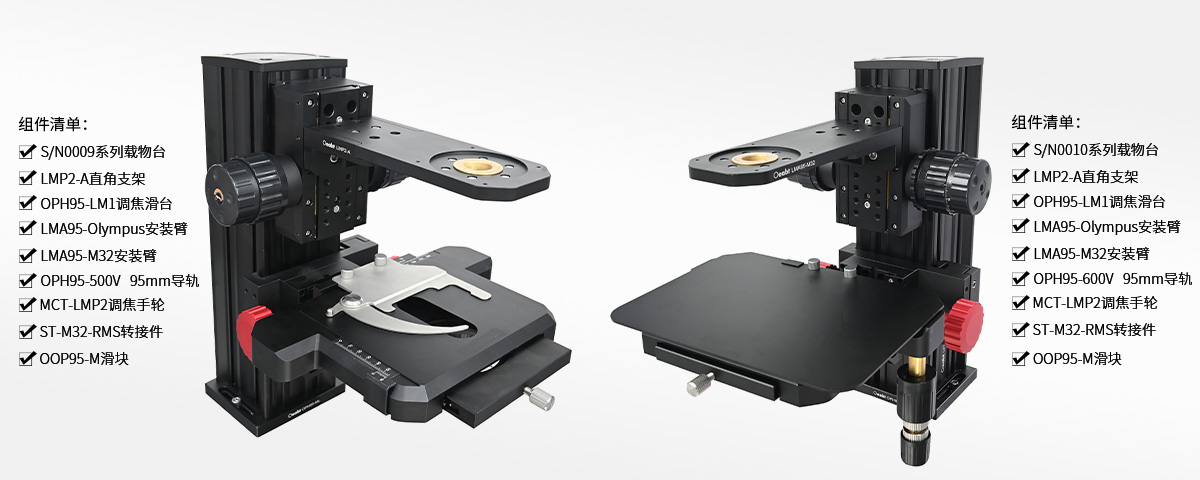

组件清单 |
S/N0009或S/N0010载物台、OPH95-V系列95mm导轨、MCT-LMP2调焦手轮、LMP2-A直角支架、LMA95-M32安装臂、ST-M32-RMS转接件、OPH95-LM1调焦滑台、LMA95-Olympus安装臂、OOP95-M滑块 |
||
|

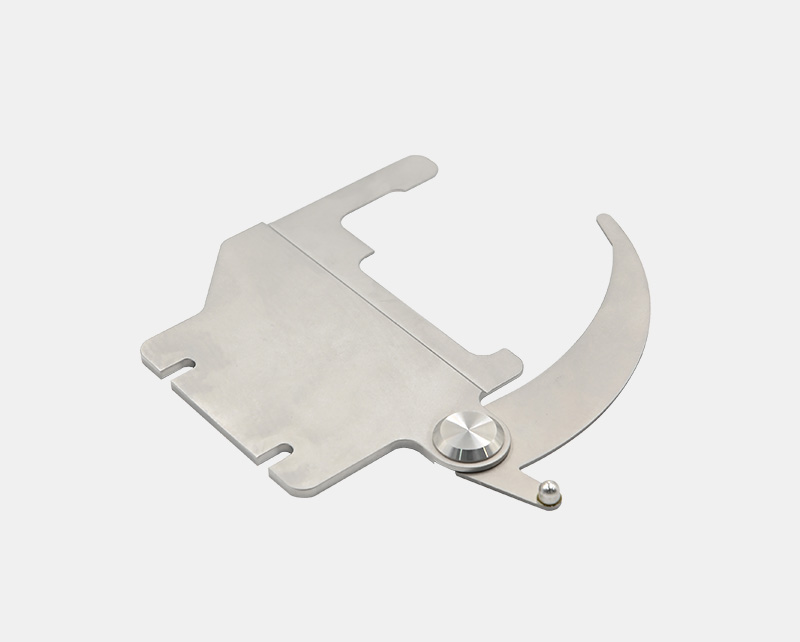

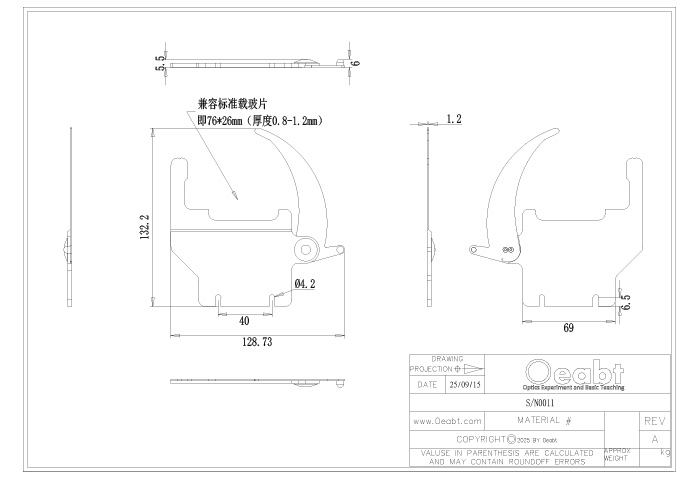

配件-样品夹持器 |
|
|
序列号 |
S/N0011 |
|
规格 |
128.8*128.0*1.2mm |
|
夹持尺寸 |
76*26mm，厚度0.8-1.2mm |
|
材质 |
304不锈钢 |
|
重量 |
136.4g |
|

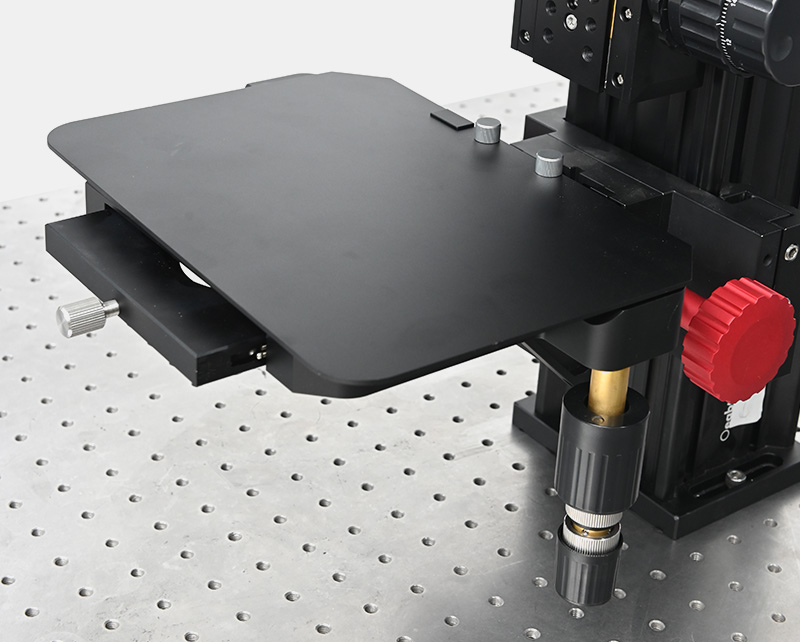

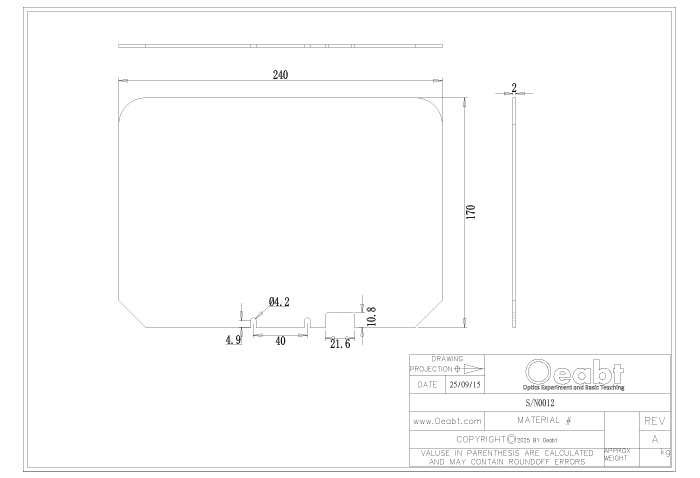

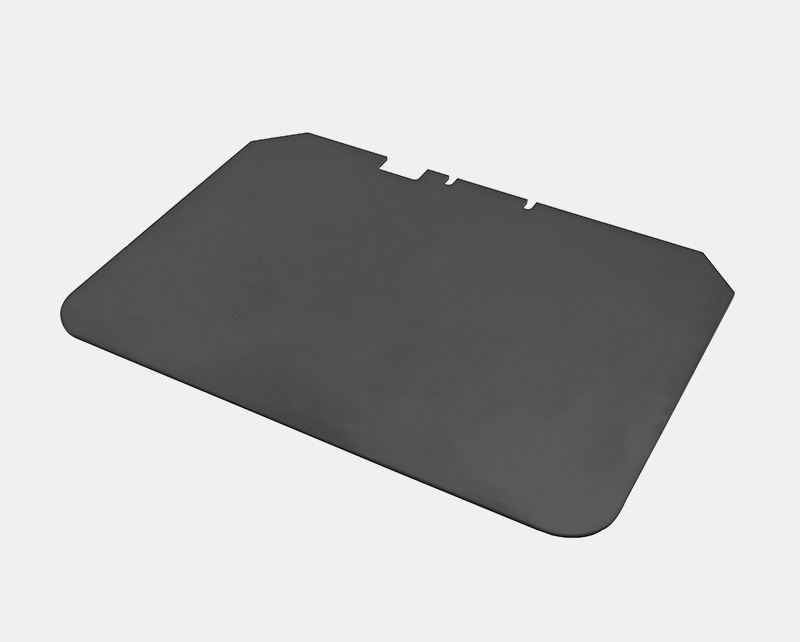

大尺寸台板 |
|
|
序列号 |
S/N0012 |
|
规格 |
240.0*170.0*2.0mm |
|
台面尺寸 |
240.0*170.0mm |
|
材质 |
7075铝合金 |
|
重量 |
213.1g |

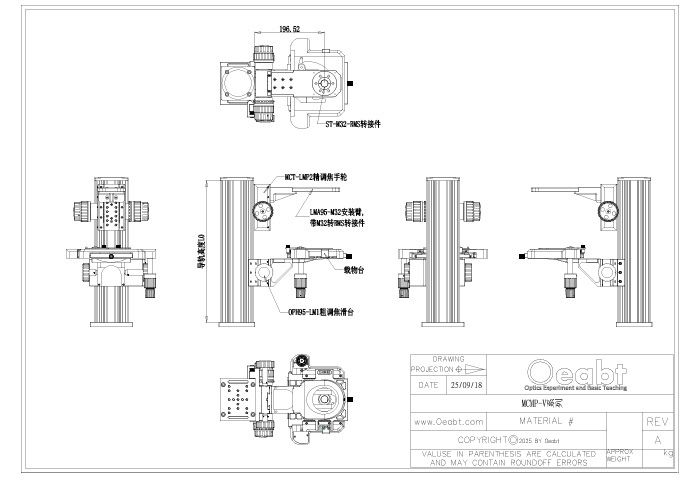

手动显微基础平台 工程图下载
