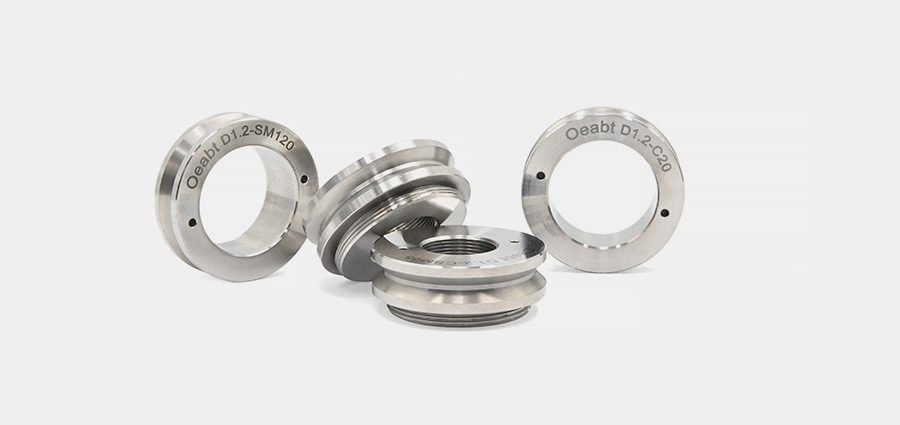

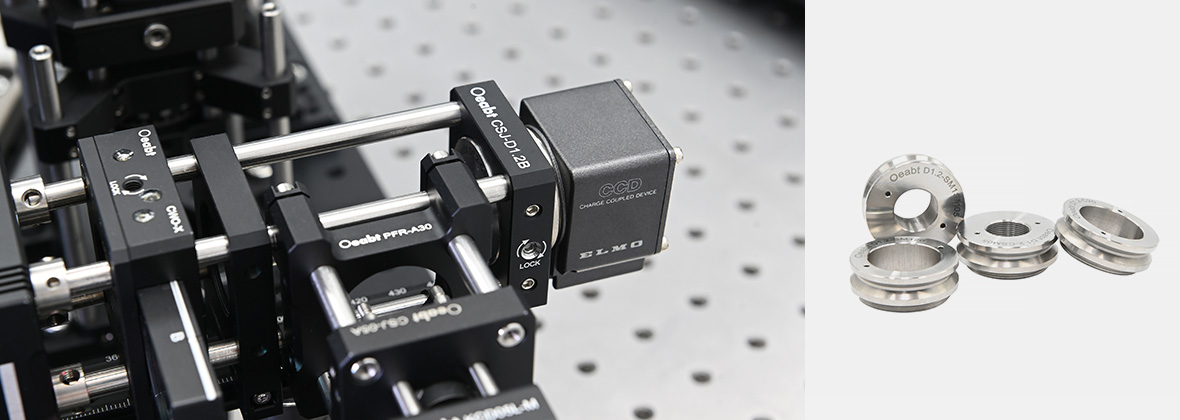

广州基座光学科技有限公司_D1.2系列燕尾转接件

参数规格技术说明组装应用举例工程图下载

产品说明

• 公头燕尾Ø1.2英寸（Ø30.5mm）；

• 兼容CSJ-D1.2B燕尾笼板，可集成笼式系统；

• 带SM1或C-Mount外螺纹，用于安装科研相机或SM1螺纹组件；

• 安装孔径带SM05螺纹或Ø20.3mm平滑孔；

燕尾转接件具有C-Mount或SM1外螺纹，中心还开有SM05螺纹孔或Ø20.3mm平滑孔，兼容科研相机和带SM螺纹的光机组件。

规格	Ø30.5*11.4mm
燕尾类型	【公头】Ø1.2英寸，α=60°
材质	304不锈钢

型号	外螺纹类型	内螺纹类型	重量
D1.2-CSM05	C-Mount（1.00”-32）	SM05（0.535”-40）	43.1g
D1.2-SM1SM05	SM1（1.035”-40）	SM05（0.535”-40）	43.6g
D1.2-C20	C-Mount（1.00”-32）	Ø20.3mm	26.4g
D1.2-SM120	SM1（1.035”-40）	Ø20.3mm	26.8.g

型号	CSJ-D1.2B
规格	40.643.210.4mm
中心孔径	兼容Ø30.5mm
通孔间距	Ø6.02mm4处，间距3030mm
重量	22.1g
材质	7075铝合金

示意图

通用参数

☑光学知识点

显微镜燕尾

燕尾，一种机械安装的方式，用于机械安装和光学端口对准。通过将一个燕尾插入另一个燕尾，再拧紧一个或多个固定螺丝，就可以将这些组件连接。燕尾有两种形状：线性的和环形的。线性燕尾可让匹配的元件滑动之后再锁定，定位十分灵活，同时也限制了其他方向的自由度。环形燕尾可在不同元件上实现光学端口的对准，保持单光轴，尽量减少用户的介入。

Oeabt显微成像系列的许多产品都使用了燕尾的设计，可以匹配我们自己的组件或其他制造商的光元件。为了方便识别燕尾的兼容性，产品参数表格列出了Oeabt现有燕尾及其关键尺寸。需注意：这些燕尾型号专用于Oeabt的产品，其他家显微制造商可能并不通用该命名规则，燕尾相应的兼容性请查看工程图纸。

Oeabt显微燕尾参考
类型	型号	燕尾形状	燕尾尺寸	角度	兼容对应
燕尾转接件	MCSM2-D2	公燕尾头	Ø50mm	60°	MCP-D2B
	MCSM2-D1.5	公燕尾头	Ø37.6mm	90°	Nikon Eclipse
					Thorlabs Cerna
	D1.2-CSM05	公燕尾头	Ø30.5mm	60°	CSJ-D1.2B
	D1.2-SM1SM05	公燕尾头
	D1.2-C20	公燕尾头
	D1.2-SM120	公燕尾头
燕尾转换板	MCP-D2	公燕尾头	Ø51mm	60°	MCP-D2B
	MCP-D2B	母燕尾头	Ø53.2mm	60°	MCSM2-D2
					MCP-D2B
	MCP-D2-1.8B	公母燕尾头	Ø51mm【外径】 Ø46.17mm【内径】	60°	MCP-D2B
					Nikon Eclipse
					Thorlabs Cerna
					Olympus

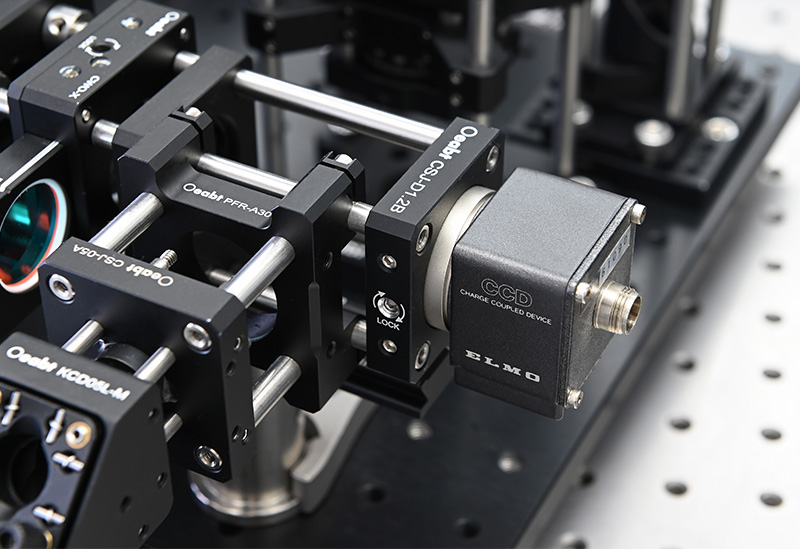

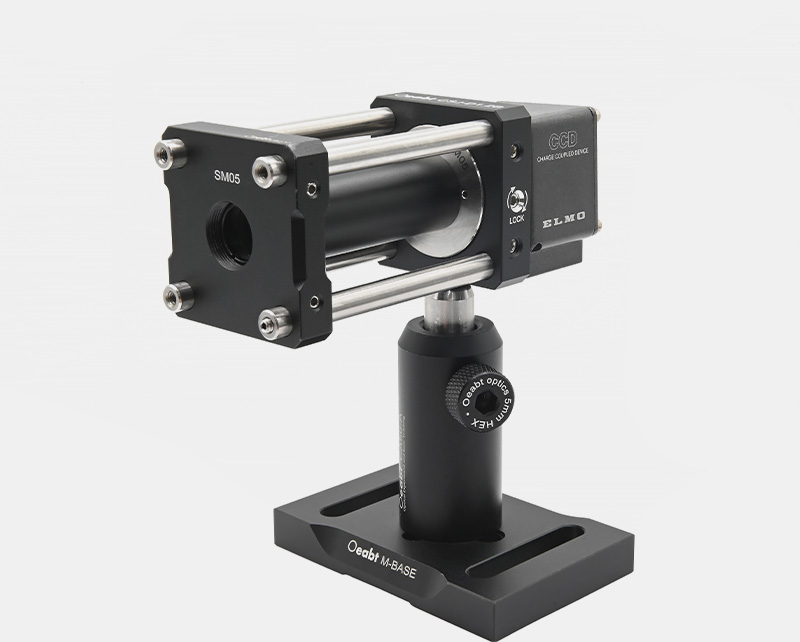

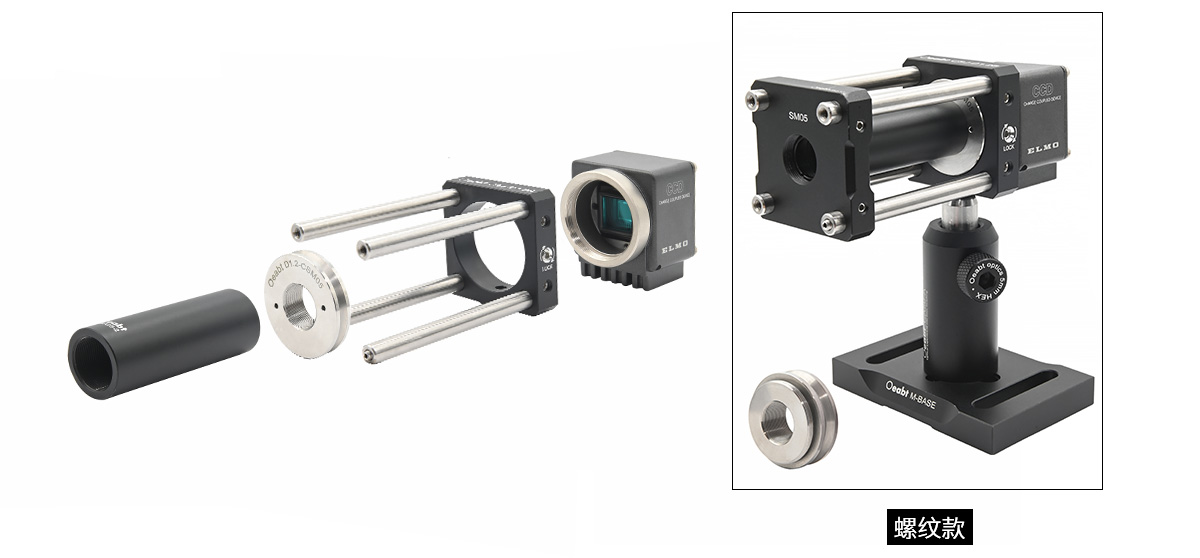

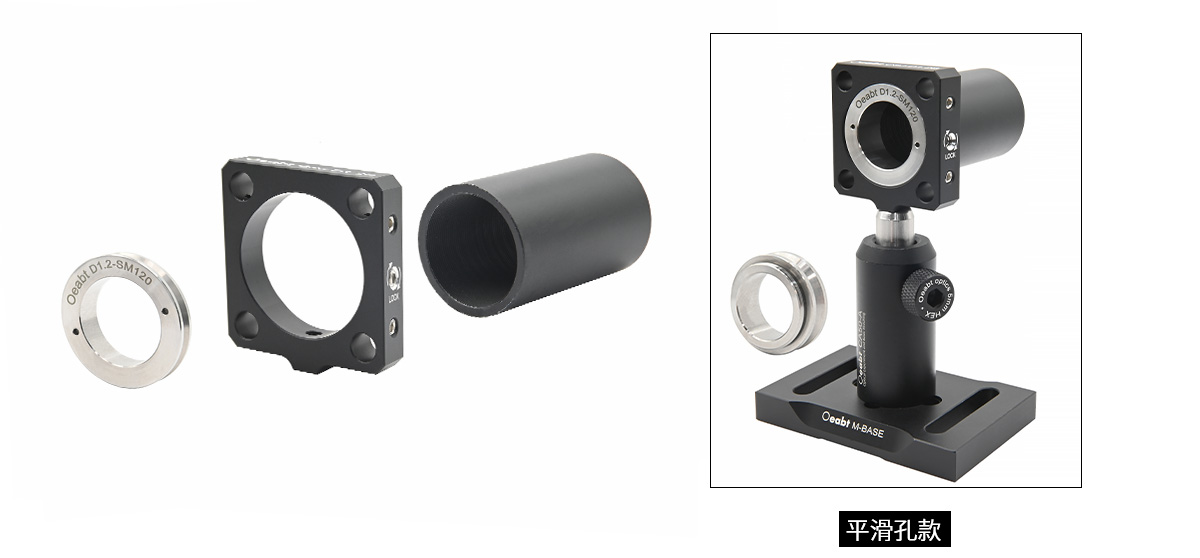

（1）燕尾转接件具有C-Mount或SM1外螺纹，中心还开有SM05螺纹孔或Ø20.3mm平滑孔，兼容科研相机和带SM螺纹的光机组件。安装到CSJ-D1.2B燕尾笼板内，可以方便地从光学系统中快速插入或取出。

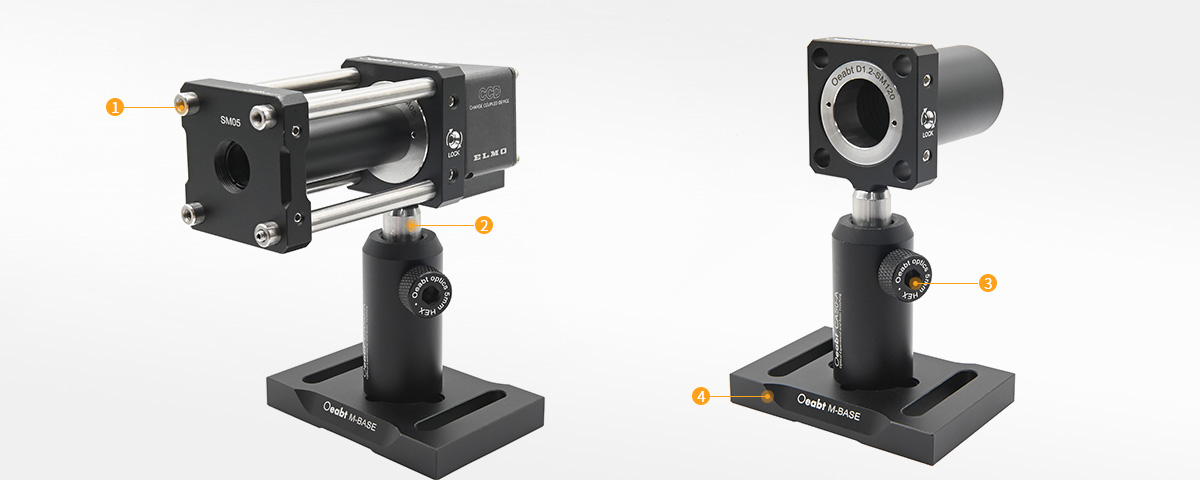

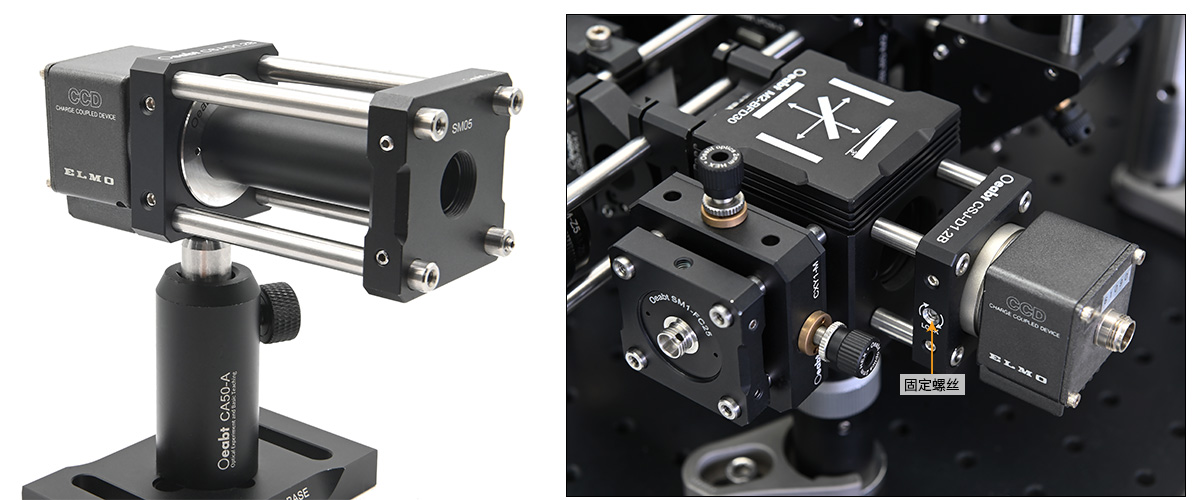

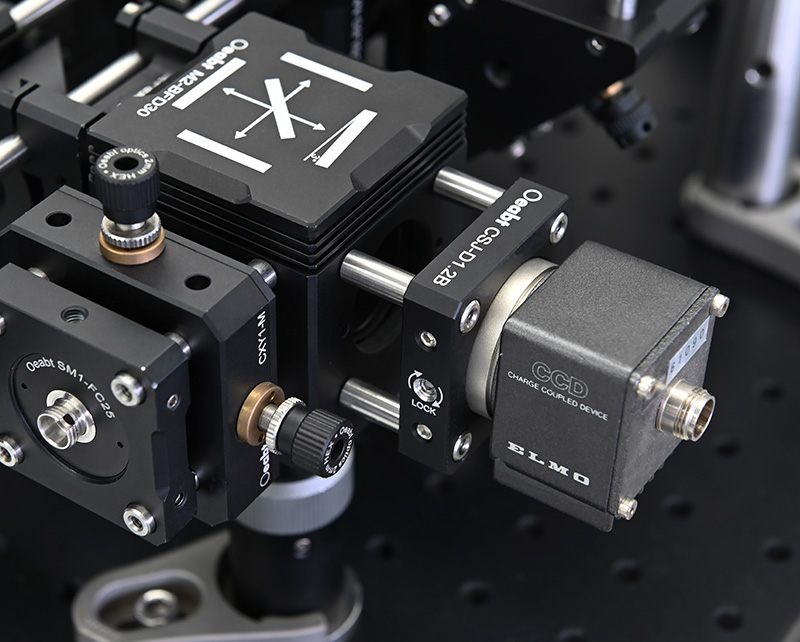

（2） CSJ-D1.2B燕尾笼板可以通过笼杆通孔集成到30mm笼式系统中，安装到其中的燕尾件可通过侧边的固定螺丝，用2mm扳手进行锁定。此外，笼板底部开有M4螺孔，便于接杆的安装。

❶PCM-S系列 Ø6mm笼式支杆点击购买>	❷PCA-S系列 Ø12mm不锈钢接杆点击购买>
❸CA-A系列接杆支架点击购买>	❹M-BASE 可调节底板底座点击购买>

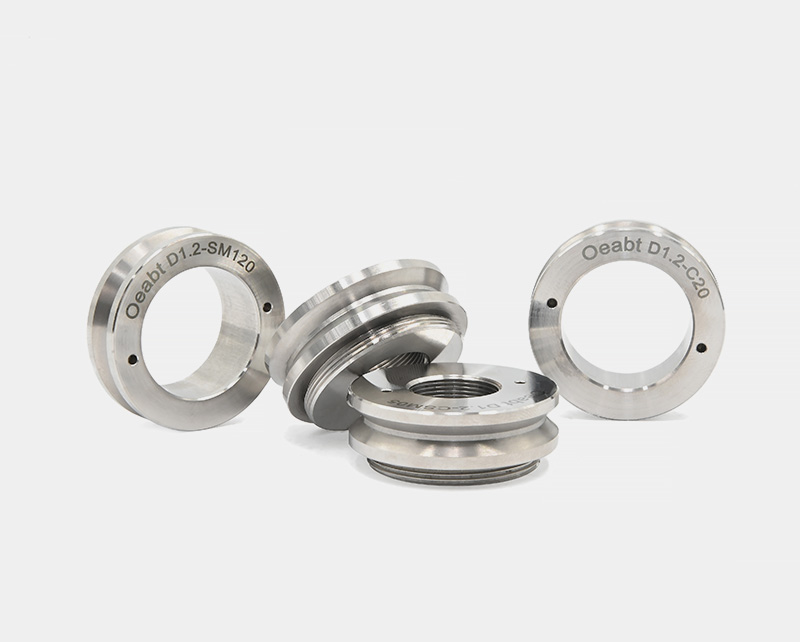

D1.2系列燕尾转接件

• 公头燕尾Ø1.2英寸（Ø30.5mm）；

• 兼容CSJ-D1.2B燕尾笼板，可集成笼式系统；

• 带SM1或C-Mount外螺纹，用于安装科研相机或SM1螺纹组件；

• 安装孔径带SM05螺纹或Ø20.3mm平滑孔；

燕尾转接件具有C-Mount或SM1外螺纹，中心还开有SM05螺纹孔或Ø20.3mm平滑孔，兼容科研相机和带SM螺纹的光机组件。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： D1.2-CSM05

规格： C-Mount外螺纹

工程图：点击下载

对比：

单价：￥161

发货日期：当天

购物车：

D1.2-CSM05 燕尾转接件

规格

Ø30.5*11.4mm
安装孔直径

SM05（0.535”-40）
材质

304不锈钢
重量

43.1g
产品描述

【公头】Ø1.2英寸，α=60°

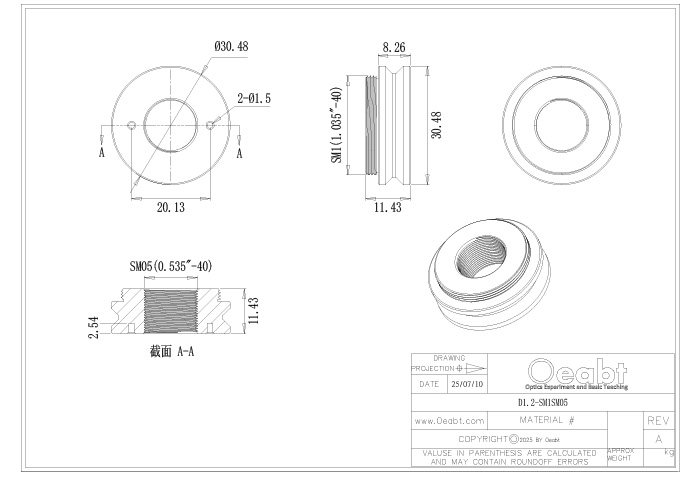

型号： D1.2-SM1SM05

规格： SM1（1.035”-40）外螺纹

工程图：点击下载

对比：

单价：￥161

发货日期：当天

购物车：

D1.2-SM1SM05 燕尾转接件

规格

Ø30.5*11.4mm
安装孔直径

SM05（0.535”-40）
材质

304不锈钢
重量

43.6g
产品描述

【公头】Ø1.2英寸，α=60°
型号： D1.2-C20

规格： C-Mount外螺纹

工程图：点击下载

对比：

单价：￥161

发货日期：当天

购物车：

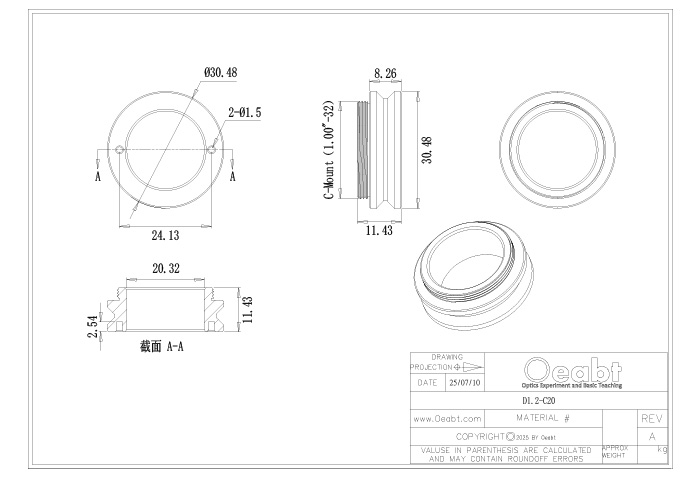

D1.2-C20 燕尾转接件

规格

Ø30.5*11.4mm
安装孔直径

Ø20.3mm平滑孔
材质

304不锈钢
重量

26.4g
产品描述

【公头】Ø1.2英寸，α=60°

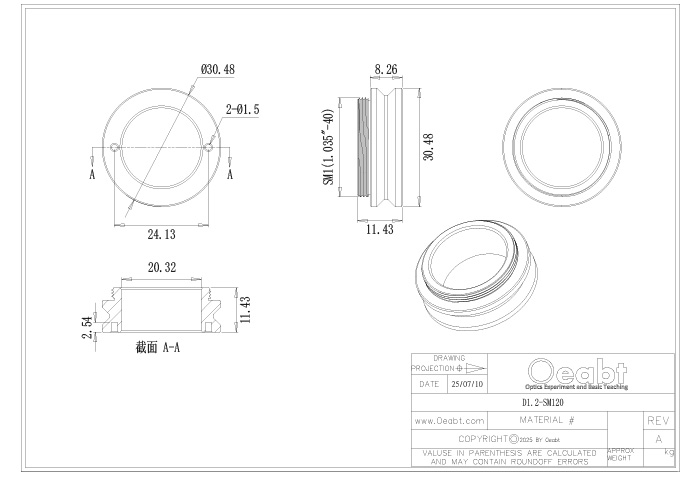

型号： D1.2-SM120

规格： SM1（1.035”-40）外螺纹

工程图：点击下载

对比：

单价：￥161

发货日期：当天

购物车：

D1.2-SM120 燕尾转接件

规格

Ø30.5*11.4mm
安装孔直径

Ø20.3mm平滑孔
材质

304不锈钢
重量

26.8.g
产品描述

【公头】Ø1.2英寸，α=60°

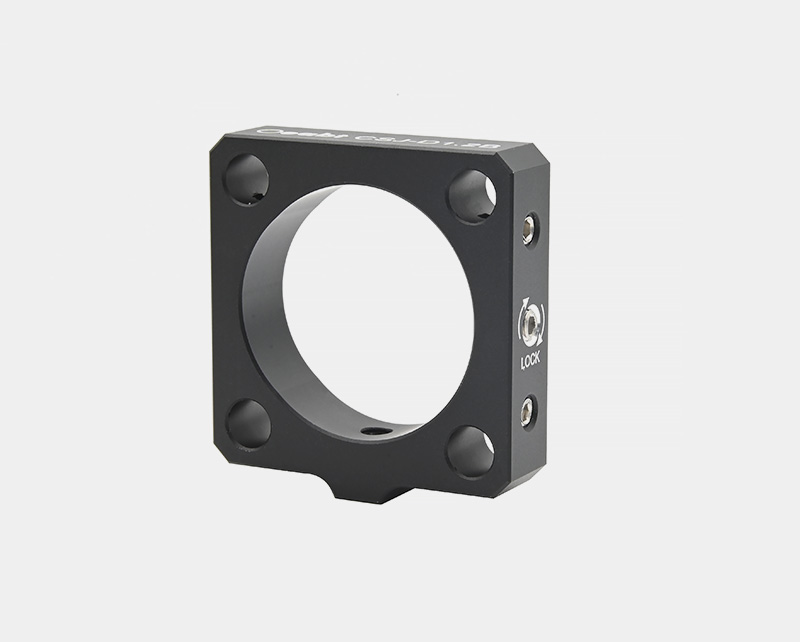

30mm燕尾笼板

• 用于夹持公头Ø1.2英寸的燕尾转接件；

• 侧面顶丝用于固定燕尾位置；

• 兼容30mm笼式系统；

• M4螺孔用于接杆安装；

CSJ-D1.2B燕尾笼板可以通过笼杆通孔集成到30mm笼式系统中

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CSJ-D1.2B

规格： 40.6*43.2*10.4mm

工程图：点击下载

对比：

单价：￥99

发货日期：当天

购物车：

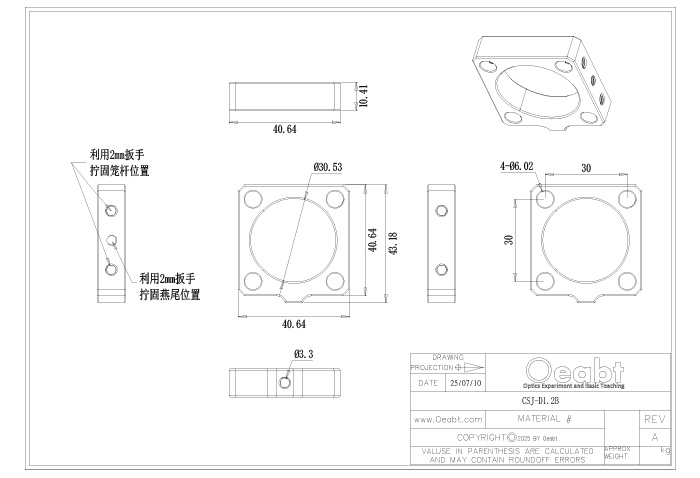

CSJ-D1.2B 30mm燕尾笼板

规格

40.6*43.2*10.4mm
安装孔直径

兼容Ø30.5mm
材质

7075铝合金
重量

22.1g
产品描述

通孔间距Ø6.02mm*4处，间距30*30mm
