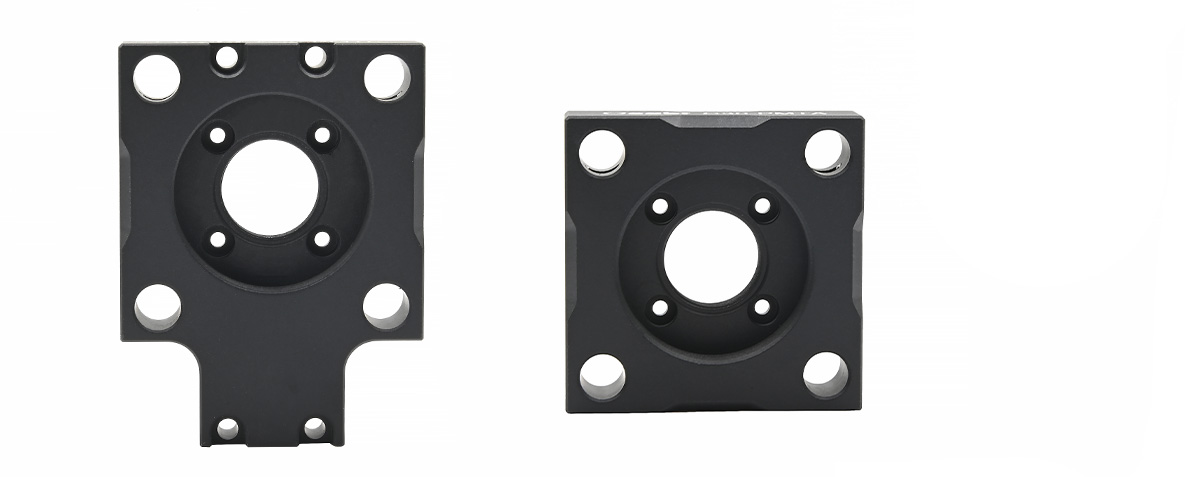

产品说明

• 安装光电倍增管（PMT）到笼式系统；

• 带SM1和SM05螺纹孔，用于套筒安装；

• 沉头孔用于PMT的连接，附带4颗M2柱头螺丝安装；

• 兼容30mm笼式系统；

• 适配多种PMT端窗的管座尺寸；

适配不同尺寸和固定孔位的PMT裸管及其配套管座而设计，使其能够集成到笼式系统光路中。

中心孔径	SM1(1.035”-40)内螺纹、SM05(0.535”-40)内螺纹
兼容笼式	30mm笼式系统
笼式间距	Ø6.02mm*4处，间距30mm
材质	7075铝合金

型号	C30-PMTA	C30-PMTB
规格	40.040.010.0mm	40.053.310.0mm
安装PMT端窗	M24处（沉孔），间距1414mm	M24处（沉孔），间距1414mm； M24处（沉孔），间距11.649.3mm
重量	30.1g	34.5g

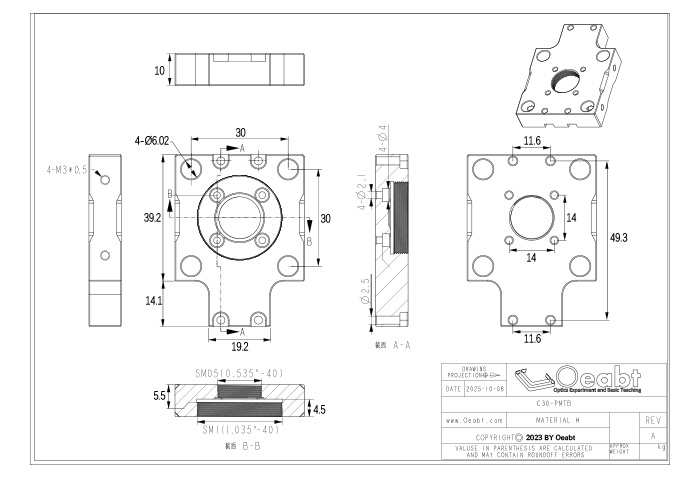

示意图

通用参数

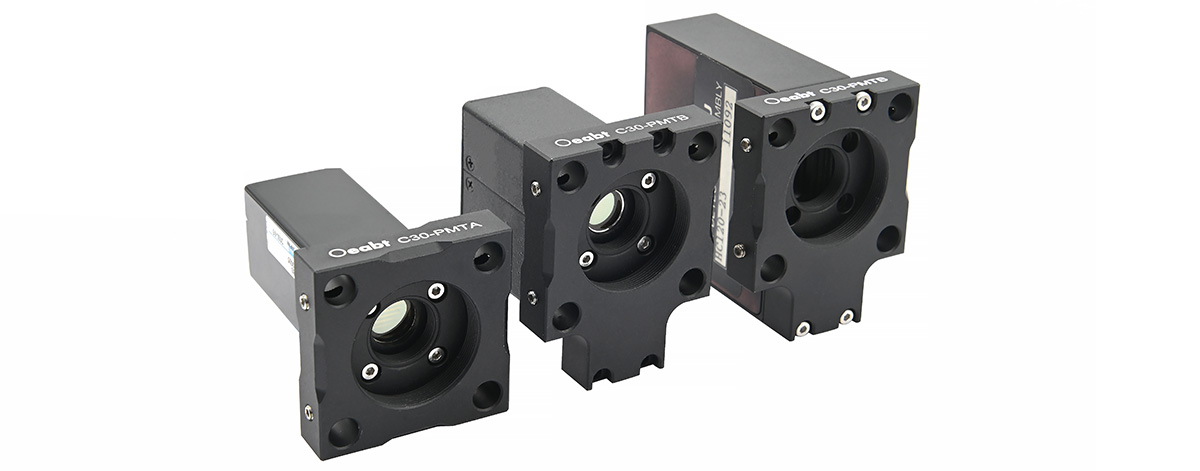

（1）提供两种规格型号，将PMT对准笼板上的M2沉头孔，使用附带的M2柱头螺丝固定。C30-PMTA：适用于安装孔为14*14mm方阵布局的PMT。C30-PMTB：提供两组M2沉孔位，兼容14*14mm方阵和11.6*49.3mm矩阵PMT安装。

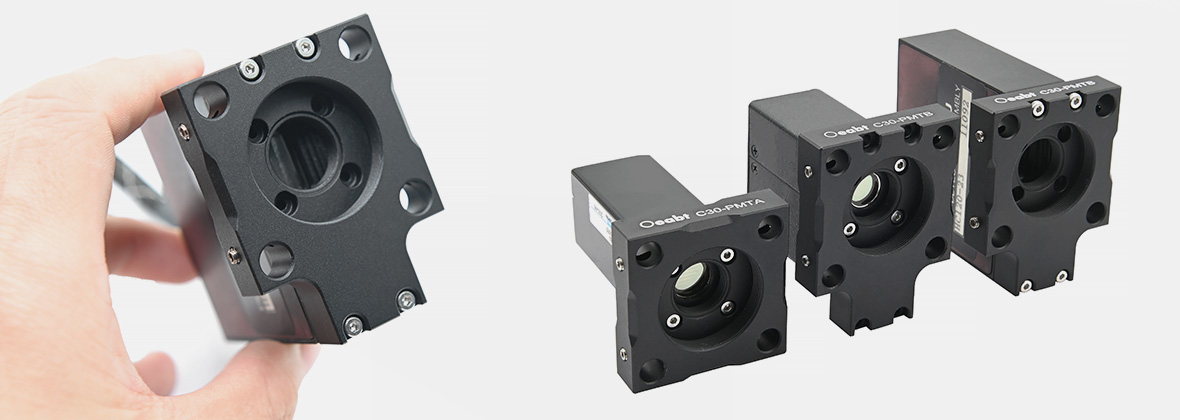

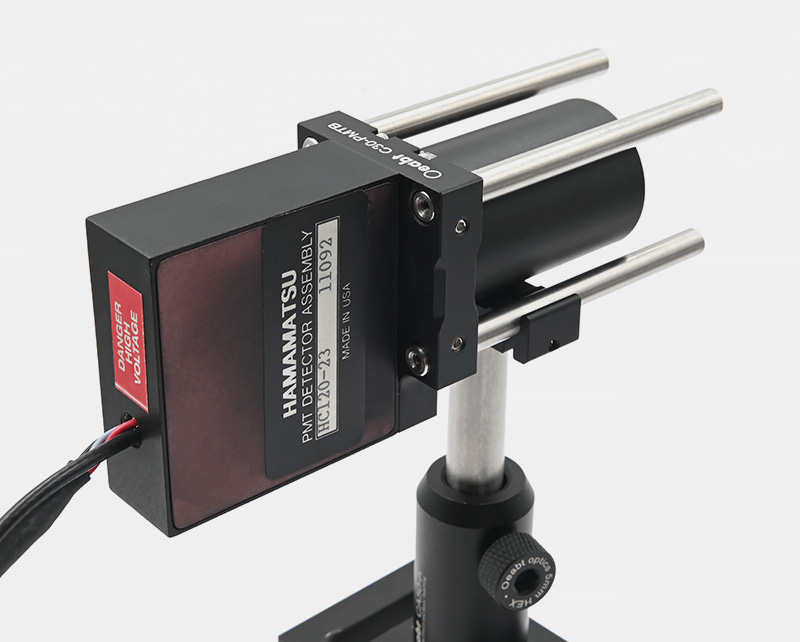

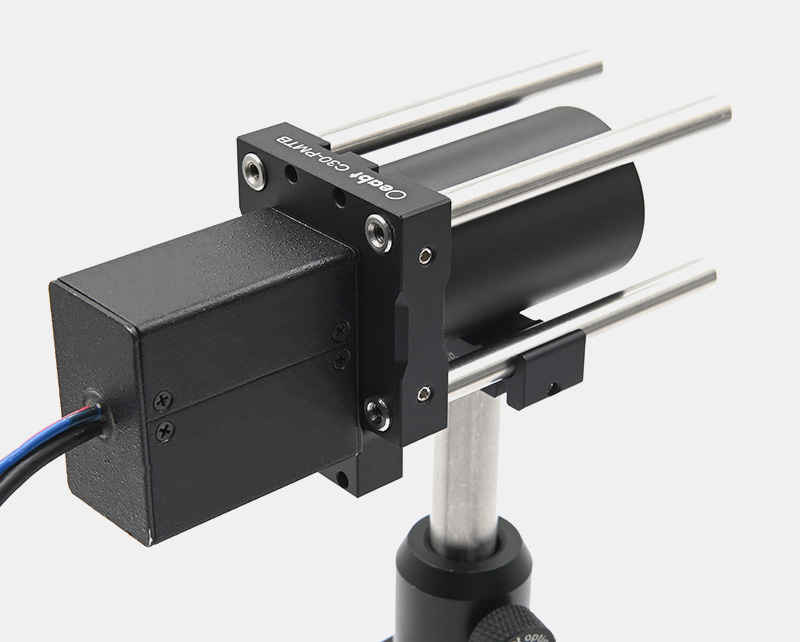

（2）中心集成SM1(1.035"-40)与SM05(0.535"-40)内螺纹，可直接连接对应尺寸的透镜套筒或滤光片组件。将不同尺寸的PMT探测器稳固地安装于30mm笼式系统中，使光电探测模块与光路精确对准。

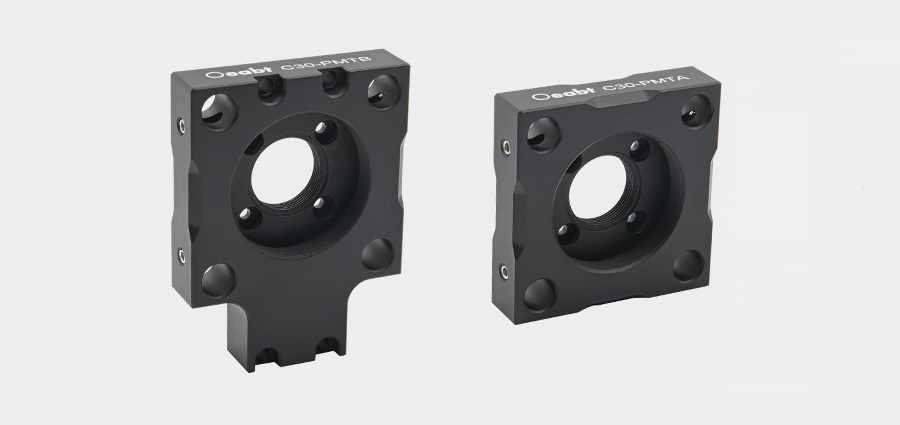

（3） C30-PMTA：适用于安装孔为14*14mm方阵布局的PMT。C30-PMTB：兼容安装14*14mm方阵和11.6*49.3mm矩阵的PMT

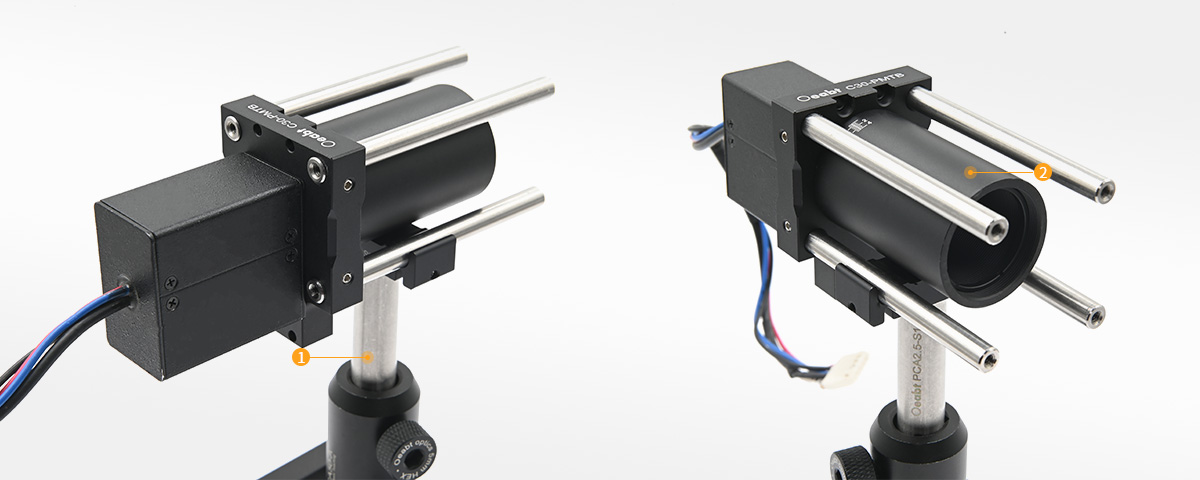

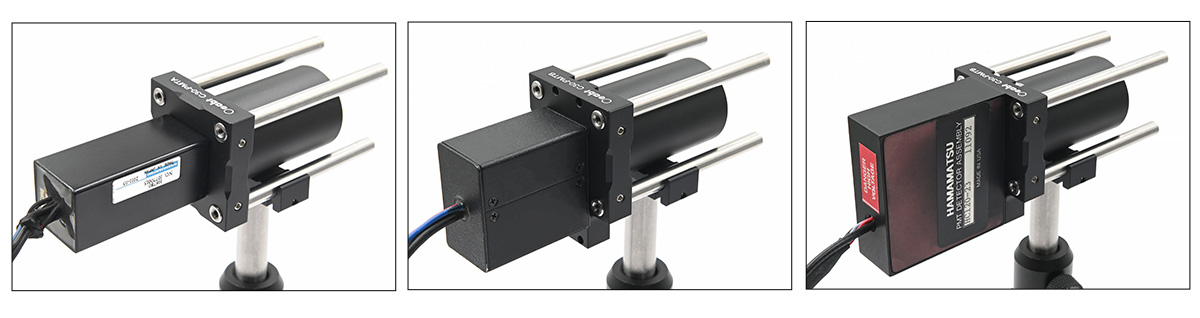

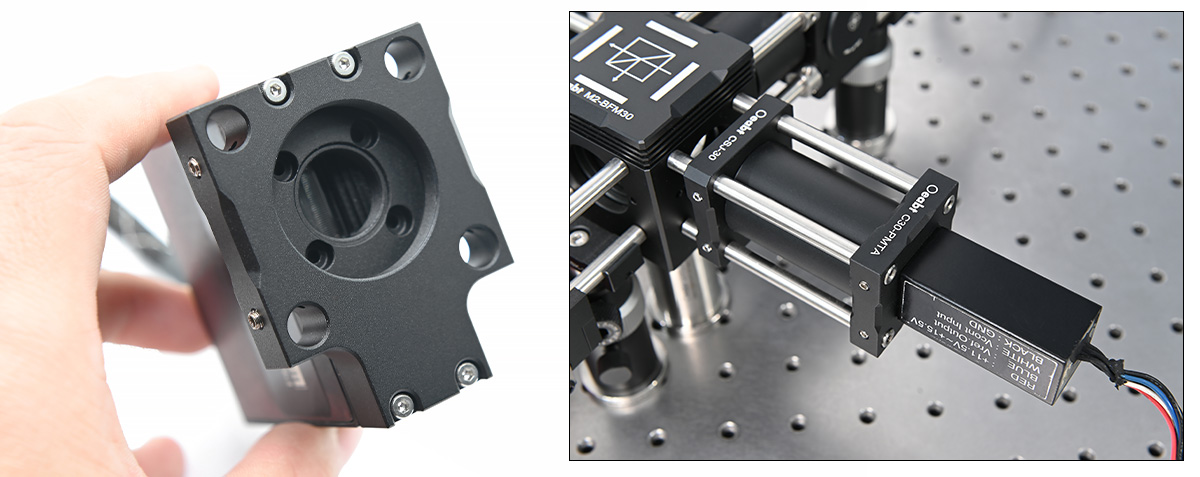

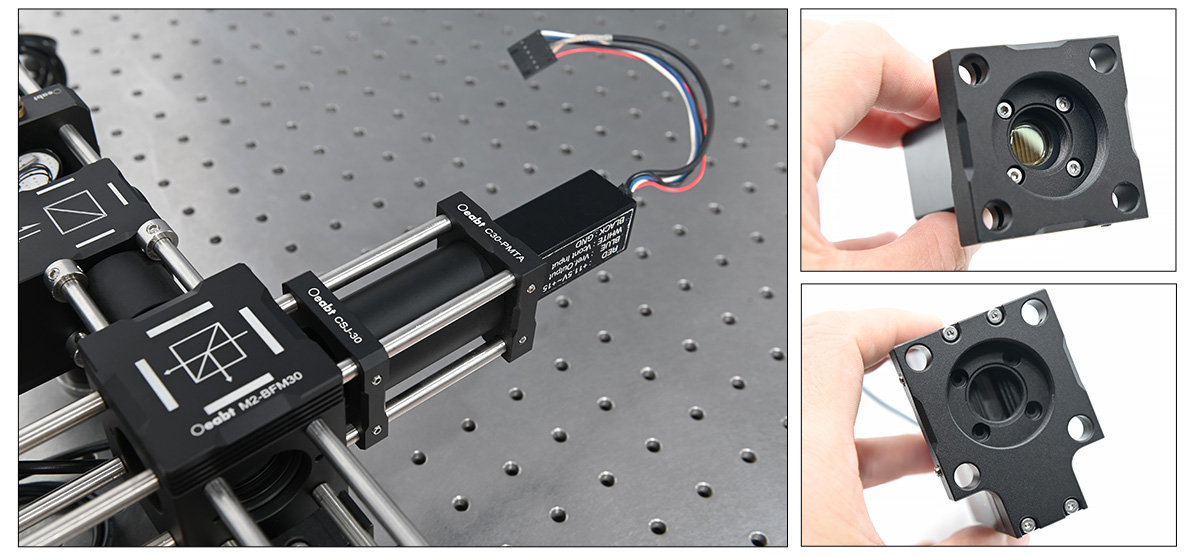

（4）通过中心SM1或SM05螺纹安装套筒、滤光片和光阑组件。适配器可水平或垂直安装，适应不同实验布局。

❶PCA-S系列 Ø12mm不锈钢接杆点击购买>

❷CSA系列 Ø1英寸公转母透镜套筒点击购买>

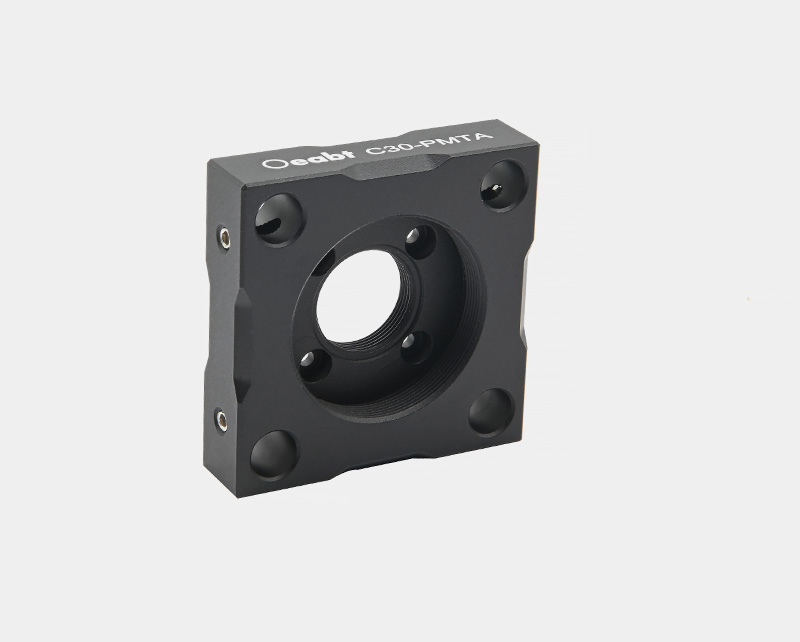

C30-PMTA 光电倍增管笼板

• 安装光电倍增管（PMT）到笼式系统；

• 带SM1和SM05螺纹孔，用于套筒安装；

• 沉头孔用于PMT的连接，附带4颗M2柱头螺丝安装；

• 兼容30mm笼式系统；

• 适用于安装孔为14*14mm方阵布局的PMT；

适配不同尺寸和固定孔位的PMT裸管及其配套管座而设计，使其能够集成到笼式系统光路中。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： C30-PMTA

规格： 40.0*40.0*10.0mm

工程图：点击下载

对比：

单价：￥188

发货日期：当天

购物车：

C30-PMTA 光电倍增管笼板

规格

40.0*40.0*10.0mm
材质

7075铝合金
重量

30.1g
中心孔径

SM1(1.035”-40)内螺纹、SM05(0.535”-40)内螺纹
螺纹类型

M2*4处（沉孔），间距14*14mm
产品描述

适用于安装孔为14*14mm方阵布局的PMT

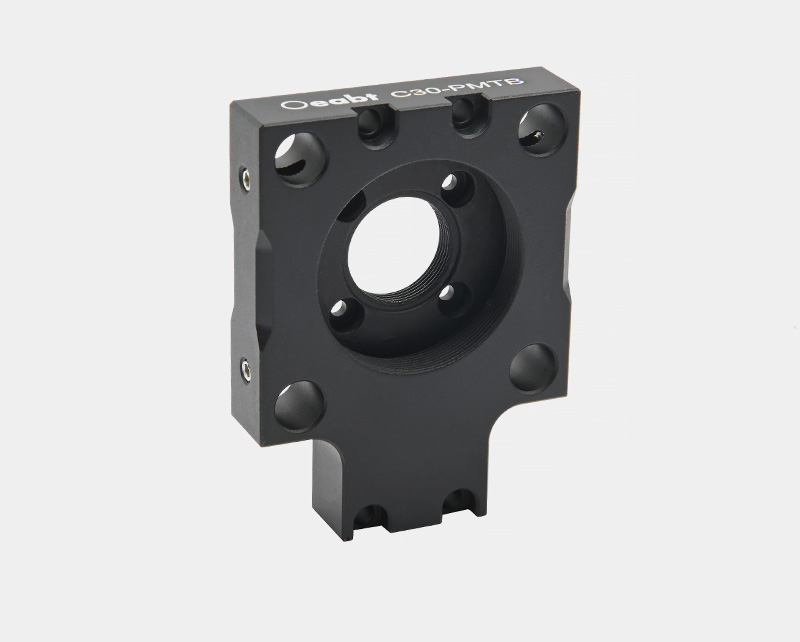

C30-PMTB 光电倍增管笼板

• 安装光电倍增管（PMT）到笼式系统；

• 带SM1和SM05螺纹孔，用于套筒安装；

• 沉头孔用于PMT的连接，附带4颗M2柱头螺丝安装；

• 兼容30mm笼式系统；

• 提供两组M2沉孔位，兼容14*14mm方阵和11.6*49.3mm矩阵PMT安装；

适配不同尺寸和固定孔位的PMT裸管及其配套管座而设计，使其能够集成到笼式系统光路中。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： C30-PMTB

规格： 40.0*53.3*10.0mm

工程图：点击下载

对比：

单价：￥188

发货日期：当天

购物车：

C30-PMTB 光电倍增管笼板

规格

40.0*53.3*10.0mm
材质

7075铝合金
重量

34.5g
中心孔径

SM1(1.035”-40)内螺纹、SM05(0.535”-40)内螺纹
螺纹类型

M2*4处（沉孔），间距14*14mm； M2*4处（沉孔），间距11.6*49.3mm
产品描述

（2）提供两组M2沉孔位，兼容14*14mm方阵和11.6*49.3mm矩阵PMT安装。
