低漂移系列
Low drift series
• 兼容49-51mm，厚度≤4mm的方形滤光片；
• 支持单面或双面滤光片安装；

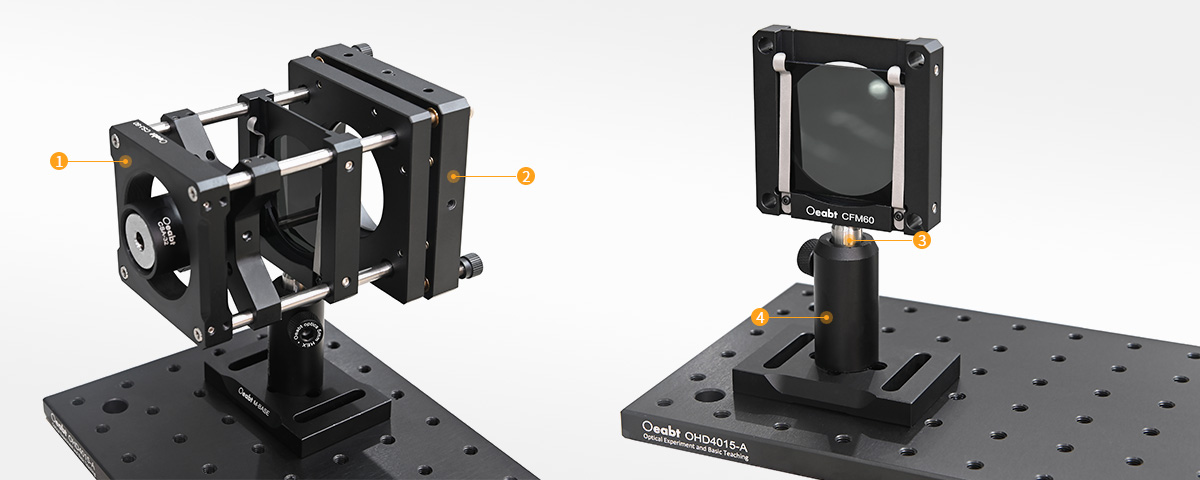

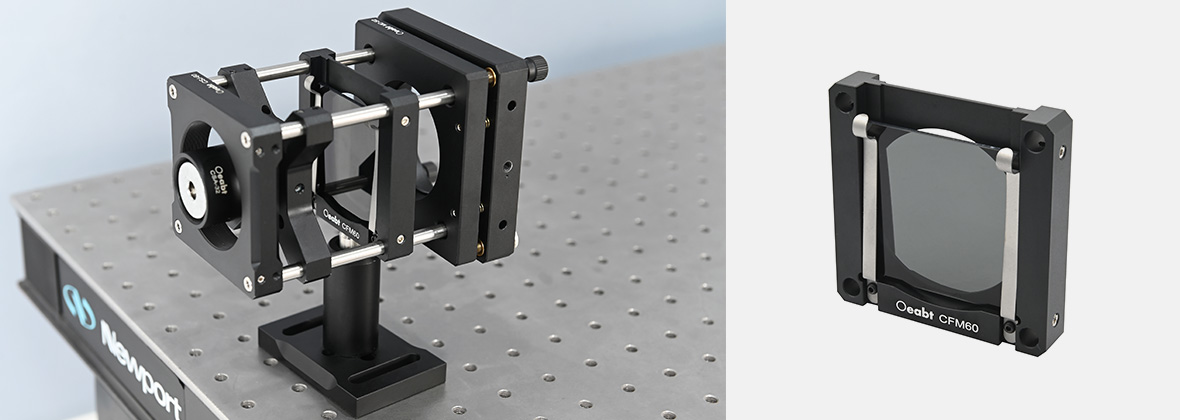

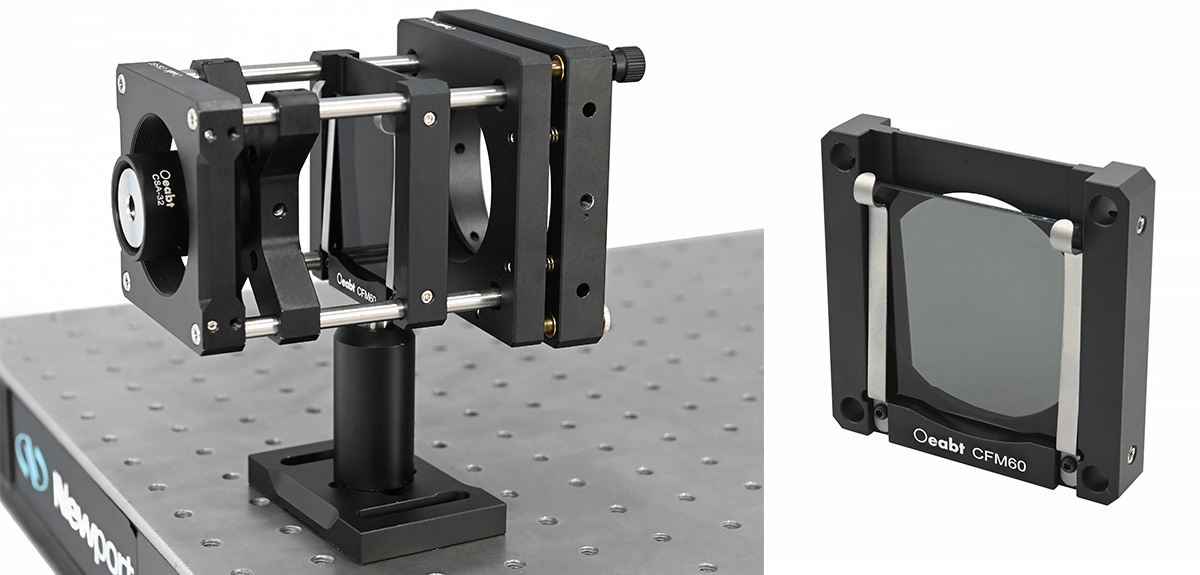

• 兼容60mm笼式系统；

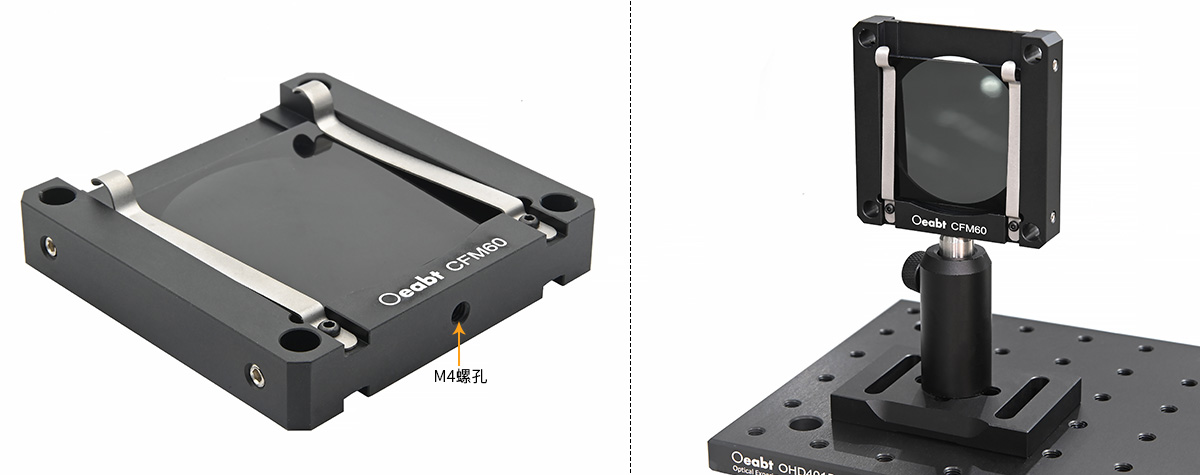

• 底部M4螺孔；

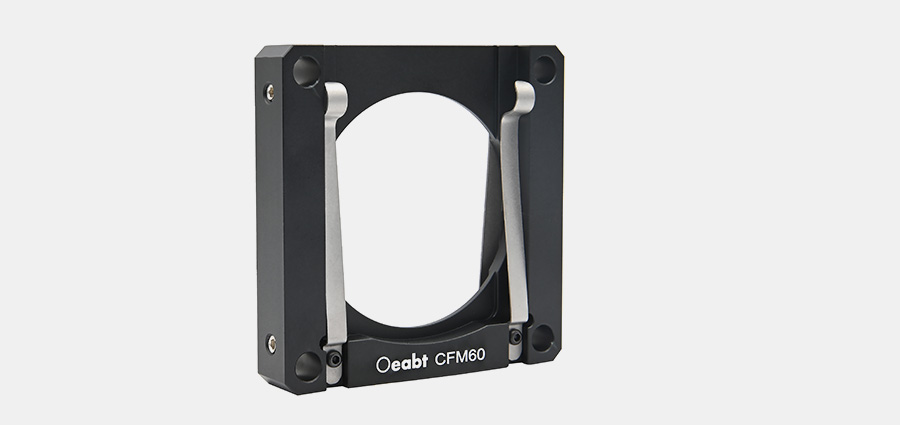

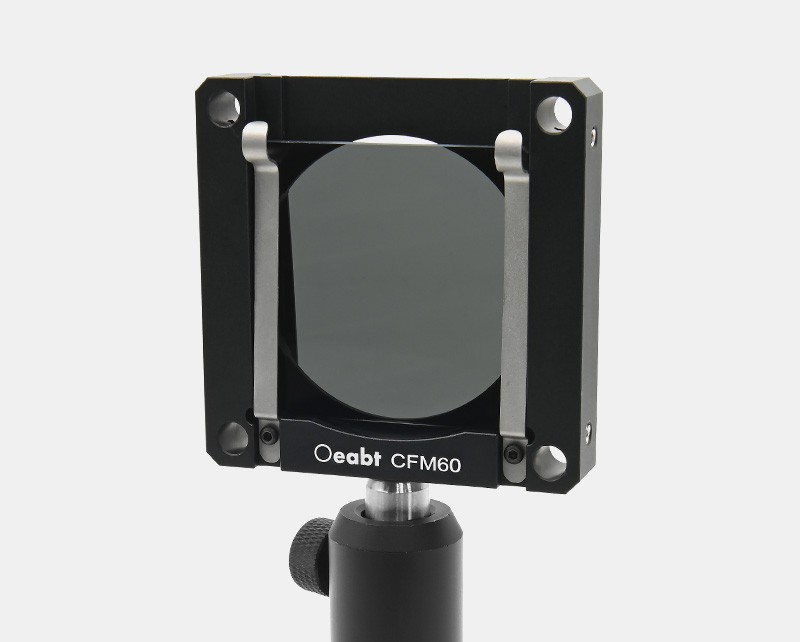

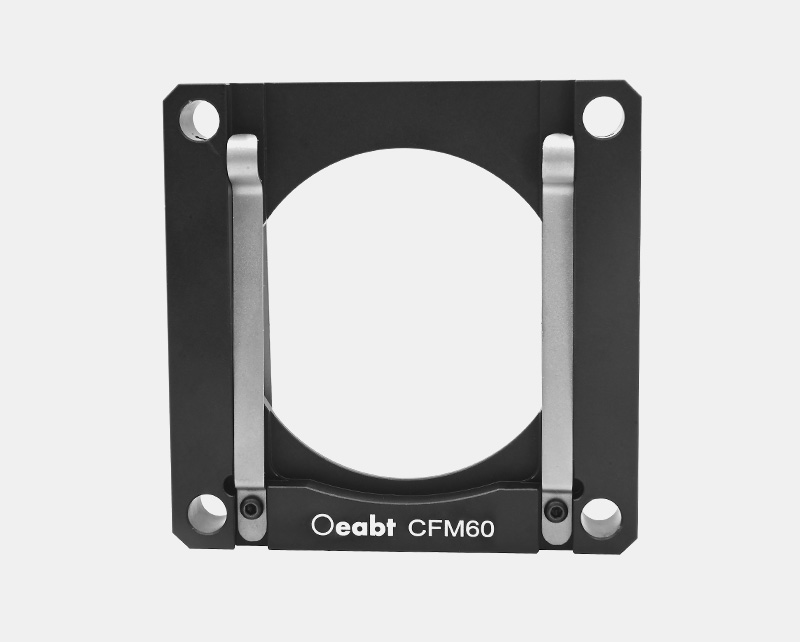

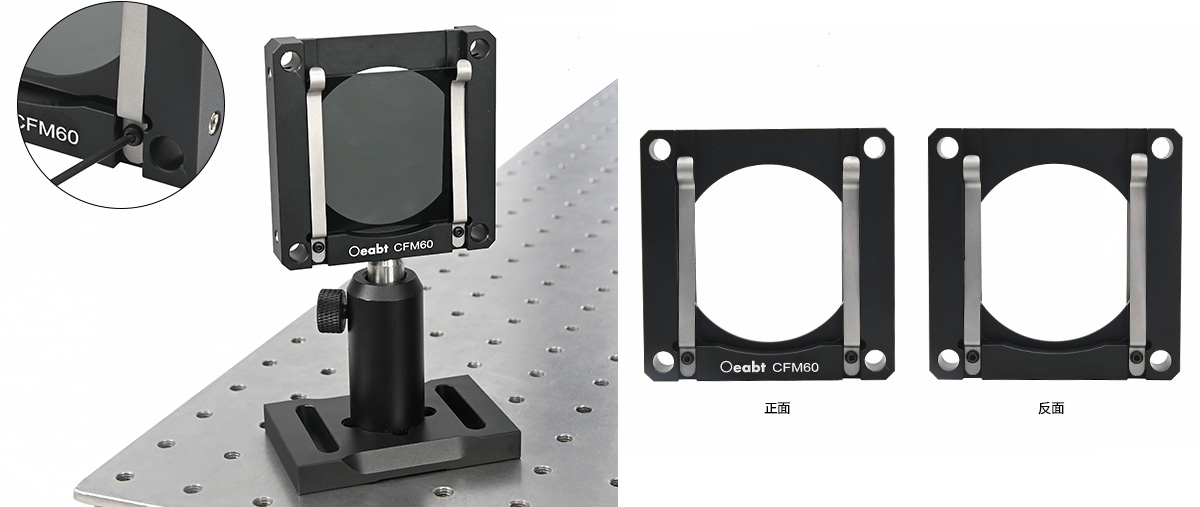

CFM60笼式滤光片安装座为夹持厚度不超过4 mm，尺寸为49-51mm 的方形滤光片而设计。
|
型号 |
CFM60 |
|
规格 |
71.1*71.1*15.8mm |
|
兼容尺寸 |
宽度49-51mm，厚度≤4mm的方形滤光片 |
|
通孔间距 |
Ø6.02mm通孔，间距60mm |
|
通光孔径 |
Ø41.9mm |
|
螺孔类型 |
M4*1处 |
|
重量 |
68.7g |
|
材质 |
7075铝合金+SPCC钢薄板 |
• 兼容49-51mm，厚度≤4mm的方形滤光片；
• 支持单面或双面滤光片安装；
• 兼容60mm笼式系统；
• 底部M4螺孔；
CFM60 工程图下载
