CSA系列 Ø1英寸公转母透镜套筒

产品推荐

首页 > 产品中心 > Ø1英寸透镜套筒套管 > CSA系列 Ø1英寸公转母透镜套筒
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

可用于不同的直径转接环作为CCD相机延长管使用;

易于构造多组件光学系统;

利用多个卡环在同一个套管内安装几个光学元件;

利用各种连接件可直接兼容Ø1英寸透镜套管,

可直接安装Ø25mm的光学元件,兼容SM1;

套筒一端凸出3mm高度螺纹C口用于转接加长长度; 

透镜套管非常适合搭建紧凑的光学笼式系统。套管可以用来安装一至多个光学元件。利用我们的卡环可以方便地设定卡环的深度,从而分离并固定光学元件。这些可堆叠的透镜套管兼容所有直径(25mm)螺纹组件。每个透镜套管附带一个卡环,也可以另外购买额外的卡环来搭建系统。

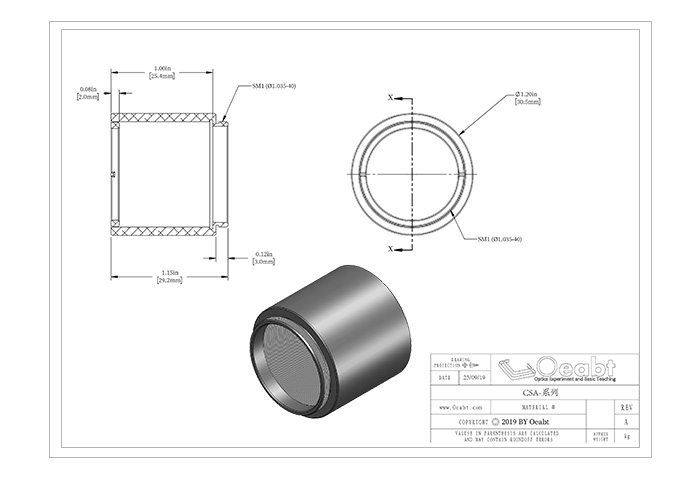

示意图
通用参数
      透镜套管非常适合搭建紧凑的光学笼式系统。套管可以用来安装一至多个光学元件。利用我们的卡环可以方便地设定卡环的深度,从而分离并固定光学元件。这些可堆叠的透镜套管兼容所有直径(25mm)螺纹组件。每个透镜套管附带一个卡环,也可以另外购买额外的卡环来搭建系统。
手动式组装安装

1.安装方式:





   Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件,可通过安装接杆或透镜套管,可以将笼式系统集成到光学设备中去。

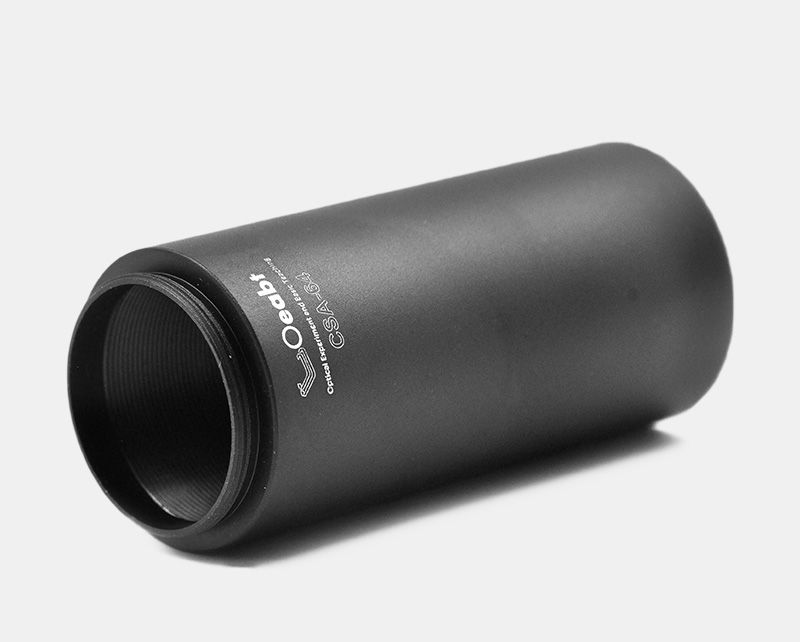

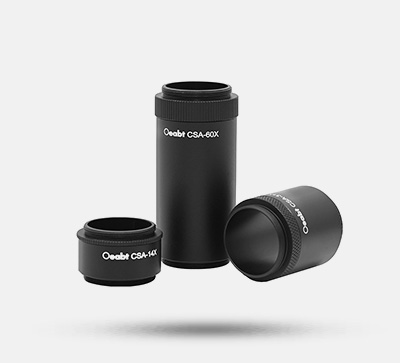

CSA系列 透镜套筒

可用于不同的直径转接环作为CCD相机延长管使用;

易于构造多组件光学系统;

利用多个卡环在同一个套管内安装几个光学元件;

利用各种连接件可直接兼容Ø1英寸透镜套管;

可直接安装Ø25mm的光学元件,兼容SM1;

套筒一端凸出3mm高度螺纹C口用于转接加长长度;

透镜套管非常适合搭建紧凑的光学笼式系统。套管可以用来安装一至多个光学元件。利用我们的卡环可以方便地设定卡环的深度,从而分离并固定光学元件。这些可堆叠的透镜套管兼容所有直径(25mm)螺纹组件。每个透镜套管附带一个卡环,也可以另外购买额外的卡环来搭建系统。

型号
规格
工程图
对比
单价
发货日期
购物车

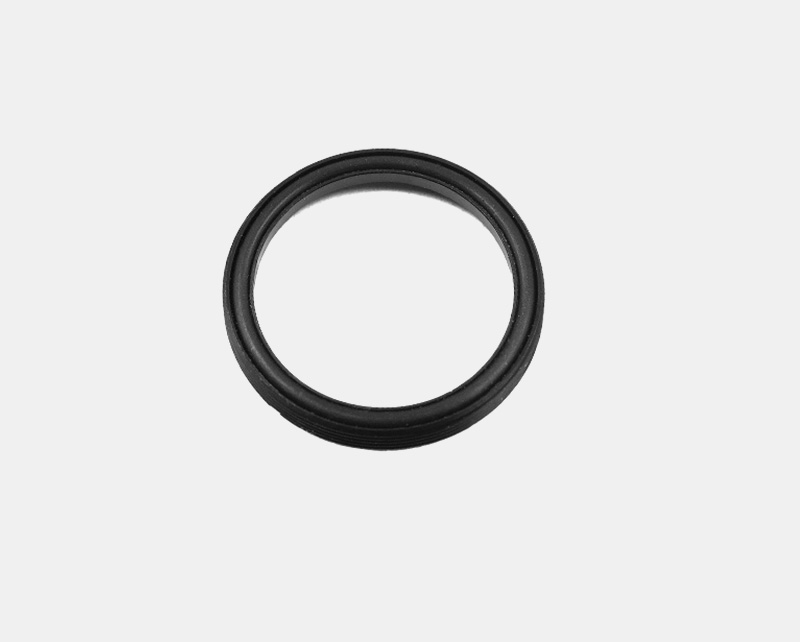

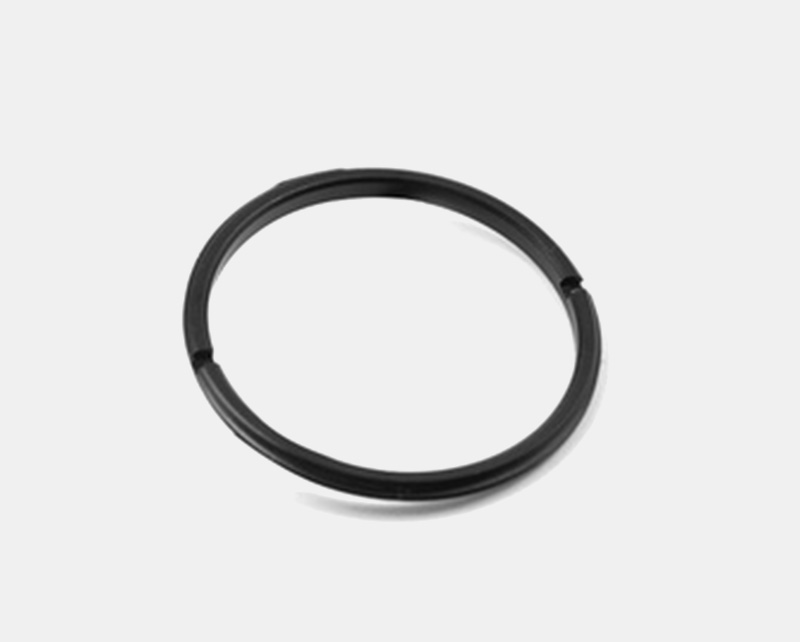

CSK1 无应力卡环

标准SM1(1.035”-40)外螺纹;

该设计可以降低其被夹持时的应力;

实现对光学元件周围光密封;

兼容我们的光学元件光学元件调整架透镜套筒

卡环上的凹槽,兼容卡环扳手可快速安装调节;

这种设计使用由丁腈橡胶制成的O型环,可以减少光学元件表面的应力,实现对光学件周围光密封。与我们其他标准卡环一样,无应力卡环上也有两个槽,兼容卡环扳手。

型号
规格
工程图
对比
单价
发货日期
购物车
SM1-RMS 卡环转接件

SM1 (1.035”-40)外螺纹;

RMS(0.800”-36)内螺纹;

在光机系统中一般用于连接显微物镜;

SM1-RMS转接件是SM1(1.035”-40)外螺纹,RMS(0.800”-36)内螺纹。同时Oeabt提供多种RMS螺纹组件与其它标准螺纹集成,实现SM1、RMS、C-Mount、M25*0.75、M27*0.75之间不同螺纹的自由转接。

型号
规格
工程图
对比
单价
发货日期
购物车

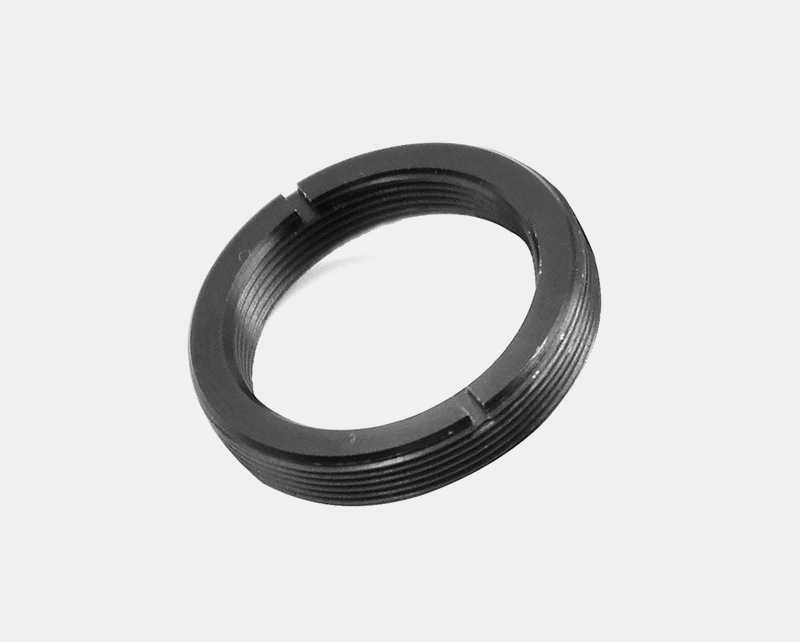

CSK3 SM1卡环

标准卡环,SM1(1.035”-40)外螺纹;

厚度2.0mm;

中空内径Ø22.9mm;

兼容SM1螺纹光学元件光学元件调整架透镜套筒

卡环上的凹槽,兼容卡环扳手可快速安装调节;

Oeabt提供多种卡环,用来将光学组件固定到带螺纹的调整架、透镜套管和未安装光学元件的转接件中。利用两个卡环将可光学元件固定在透镜套管中心;一个固定位置,另一个锁紧。
