CSA-V系列 Ø1英寸可视套管套筒

产品推荐

首页 > 产品中心 > Ø1英寸透镜套筒套管 > CSA-V系列 Ø1英寸可视套管套筒
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

方便易于操作光学元件,无需拆卸就能操作;

可360°旋转打开或关闭防尘滑盖,利于保护光学元件;

兼容SM1(1.035”-40)螺纹组件;

透镜套管非常适合搭建遮光光路的紧凑型光学系统,CSA-V系列套管有两个开口,能够简易快速地搭建复杂光学组装,无需拆卸就能调节光学元件,为装配复杂的光机械提供灵活性。

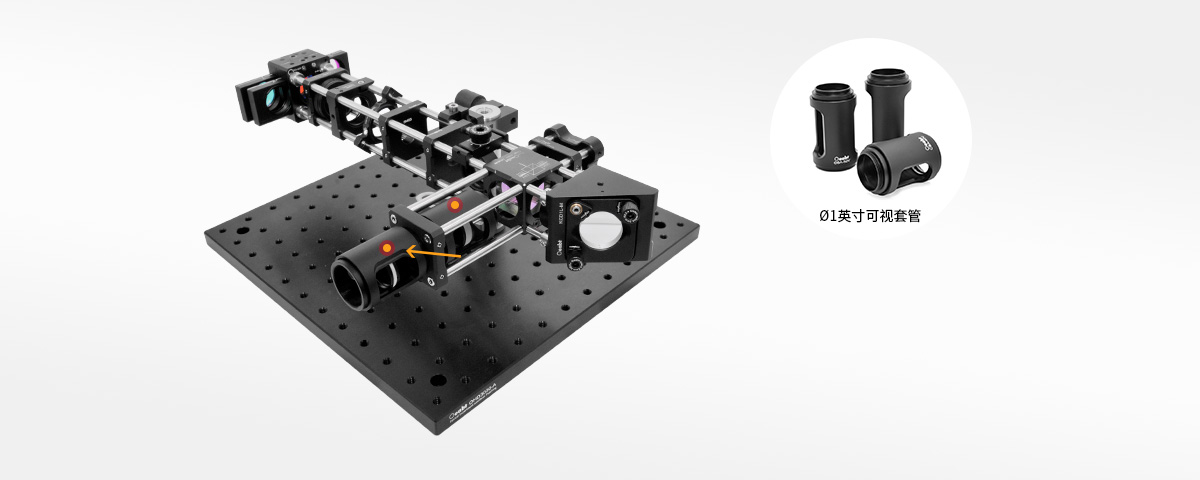

CSA-V系列 Ø1英寸可视套管
型号 参数信息
CSA-40V | 规格:Ø34.3*50.1mm; 螺纹类型:SM1(1.035”-40)螺纹,内螺纹深度:46.35mm; 重量:33.9g;
CSA-50V | 规格:Ø34.3*60.1mm; 螺纹类型:SM1(1.035”-40)螺纹,内螺纹深度:56.35mm; 重量:39.4g;
CSA-60V | 规格:Ø34.3*70.1mm; 螺纹类型:SM1(1.035”-40)螺纹,内螺纹深度:66.35mm; 重量:44.5g;

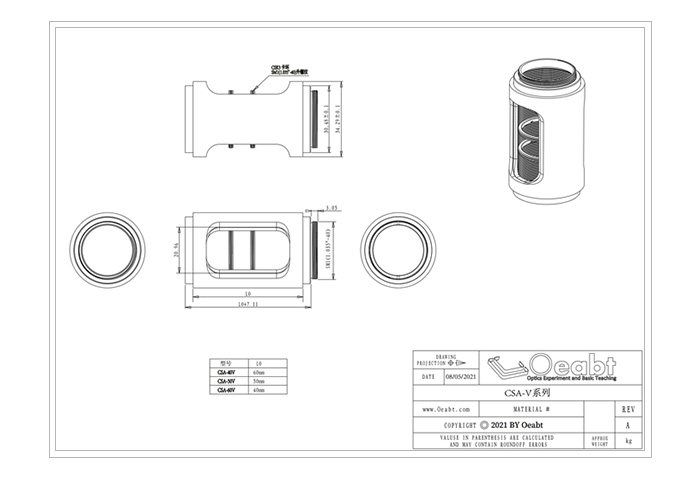

示意图
通用参数

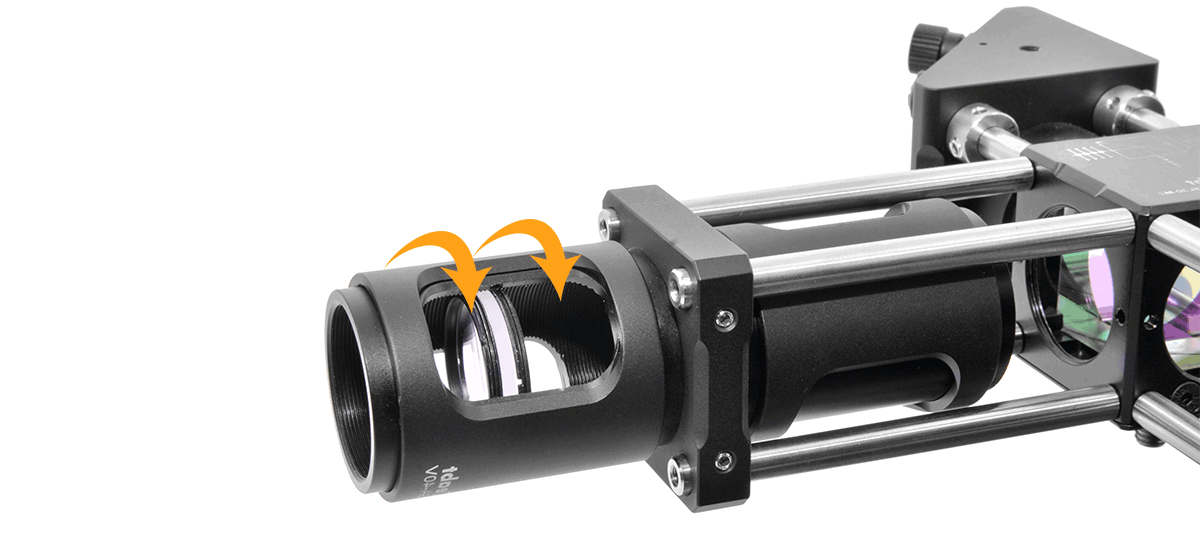

(1)透镜套管非常适合搭建遮光光路的紧凑型光学系统。CSA-V系列套管有两个开口,能够简易快速地搭建复杂光学组装,无需拆卸就能调节光学元件。利用附带的2个CSK3卡环将光学元件放置入透镜套管所需的深度位置,再用第二个卡环固定即可。

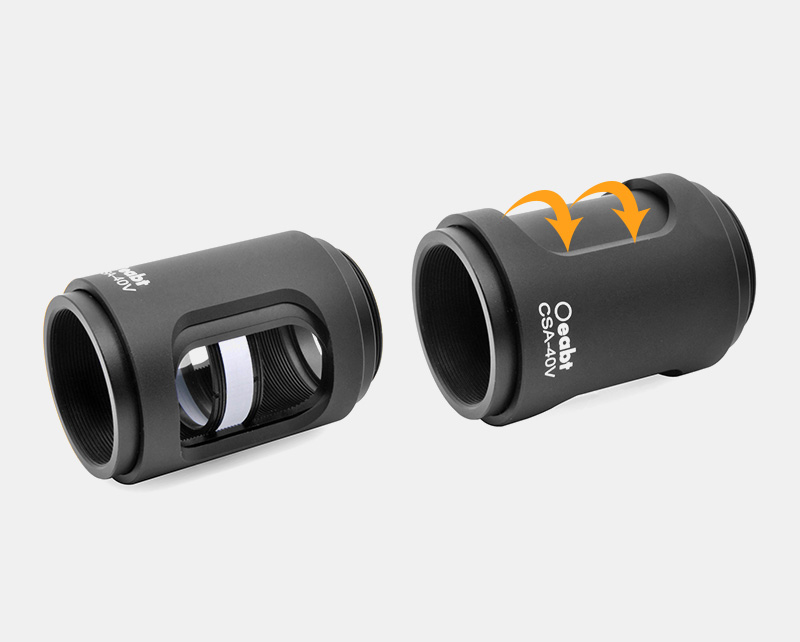

(2)透镜套管包含了可360°旋转的滑盖,装在透镜套管开槽上,可防止杂散光进入系统,也能防止灰尘和污染。从侧面开口可以手动调整光学元件,不需使用卡环扳手。

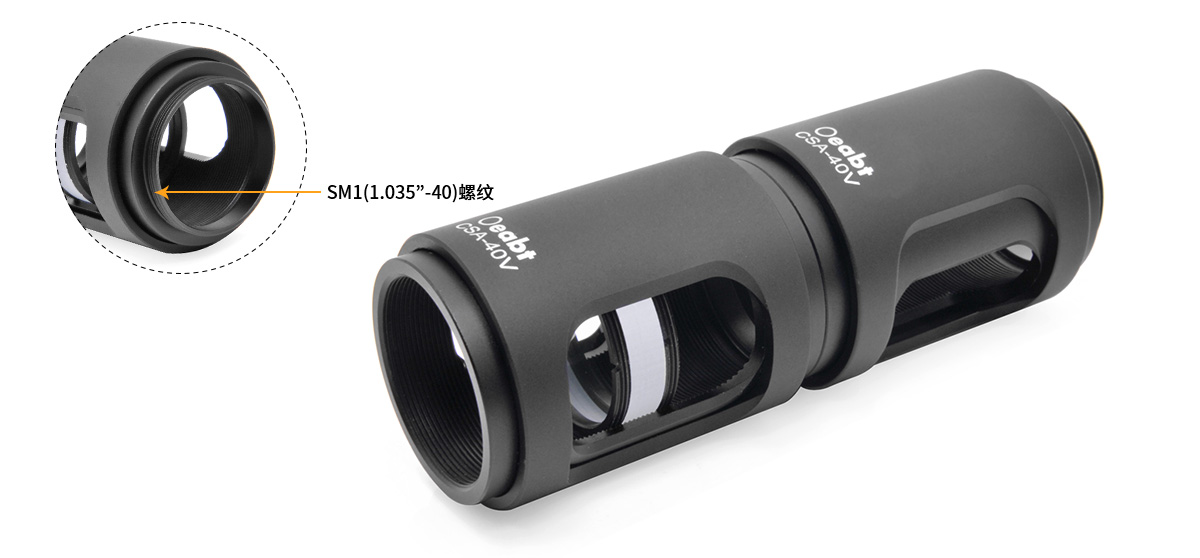

(3)套管一端有3mm的外螺纹,可直接进行套管之间的层叠连接。并且与SM1(1.035”-40)的螺纹组件直接连接,为装配复杂的光机械提供灵活性。

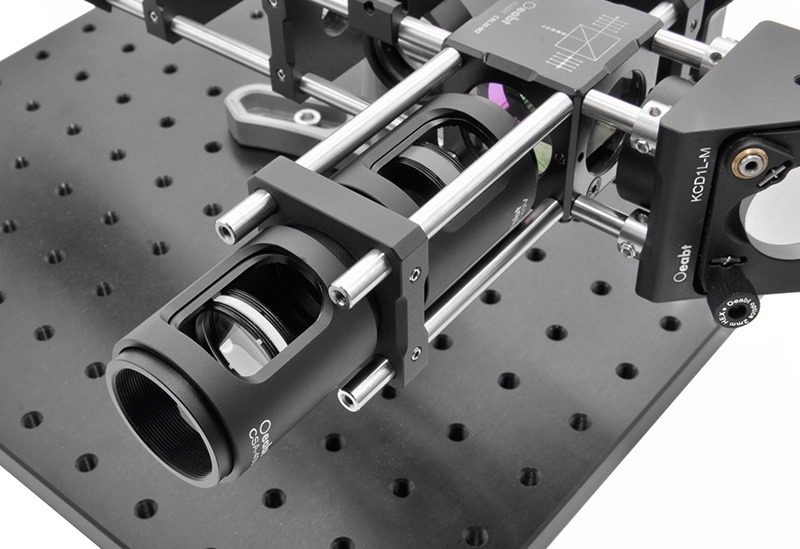

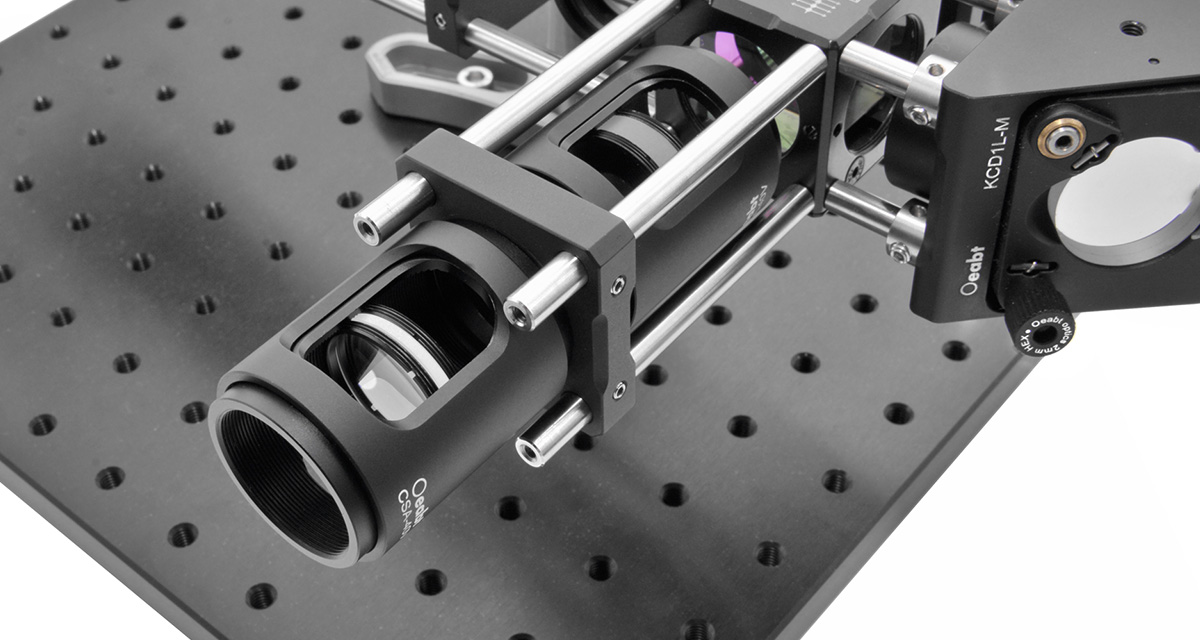

  Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件,可通过安装接杆或透镜套管,可以将笼式系统集成到光学设备中去。
CSA-V系列 Ø1英寸可视套管

方便易于操作光学元件,无需拆卸就能操作;

可360°旋转打开或关闭防尘滑盖,利于保护光学元件;

兼容SM1(1.035”-40)螺纹组件;

兼容30mm笼式系统;

套管有两个开口,能够简易快速地搭建复杂光学组装,无需拆卸就能调节光学元件。可360°旋转打开或关闭防尘滑盖,利于保护光学元件。套管一端有3mm的外螺纹,可直接进行套管之间的层叠连接。

型号
规格
工程图
对比
单价
发货日期
购物车
