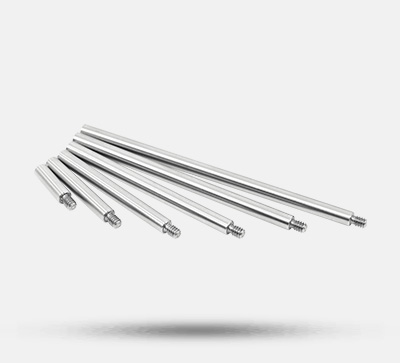

产品说明

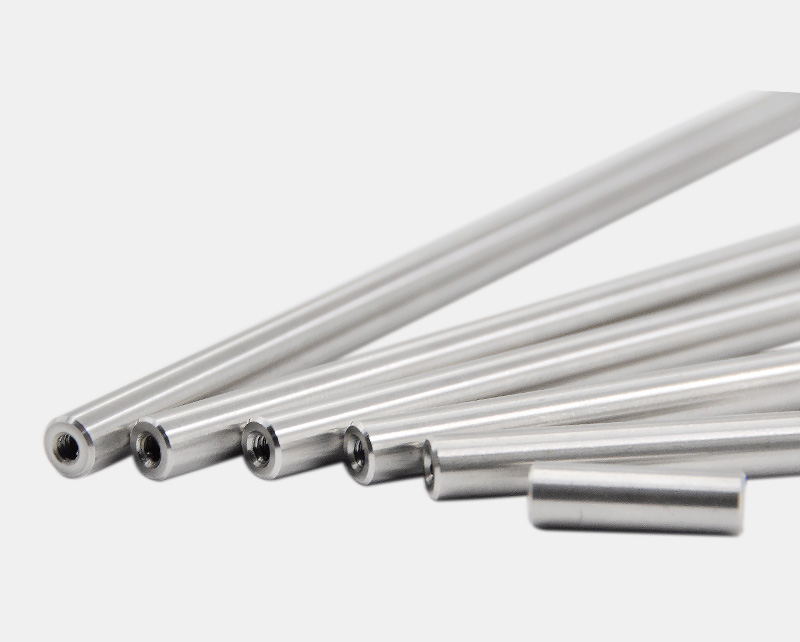

采用标准英制规格生产,直径Ø6mm/兼容所有6mm通孔;

C位接口螺纹采用美制粗牙螺纹/内径4-40 孔深5mm;

可兼容4-40美制机米螺丝;接合精密不易松动;

材质采用304不锈钢。经过精细研磨加工工艺、提高表面光滑度;

有不同长度可选,对于搭建笼式同轴系统可任意搭配转接;

支杆两端阴螺纹规格易于增加长度;

Oeabt笼式装配支杆以不锈钢制成,笼式支杆C位接口螺纹内径4-40 孔深5mm,使得笼式支杆之间能从端部相连。有不同长度可选,对于搭建笼式同轴系统可任意搭配转接。

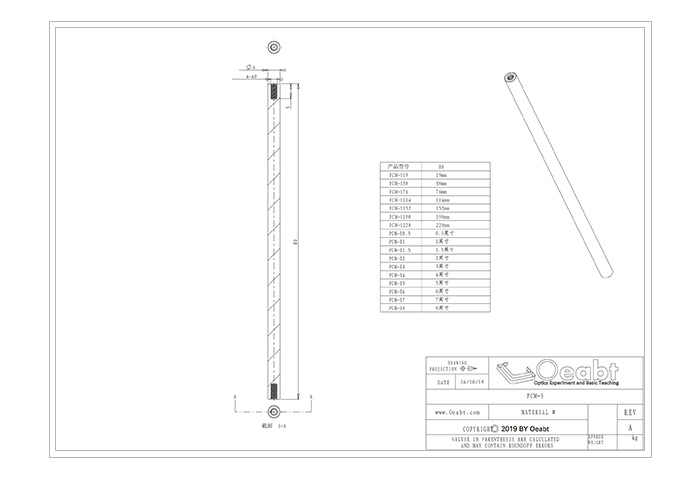

示意图
通用参数

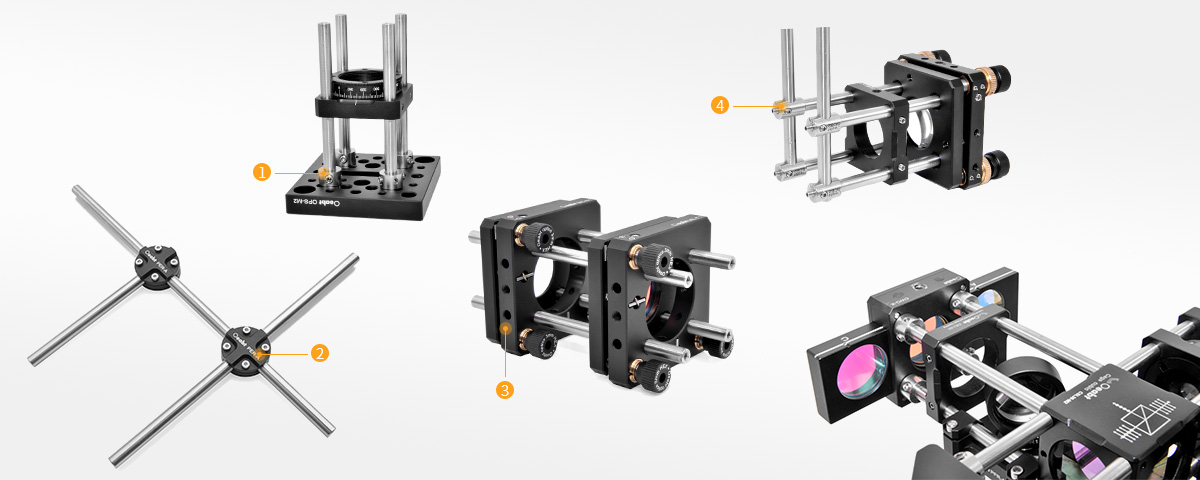

(1)Ø6mm支杆两端各有4-40螺纹孔,支杆一端附带4-40机米螺丝,可拆卸露出4-40螺孔,这样可以将多根笼杆连在一起,用于30mm和60mm笼式系统, 便于构建实验应用。



(2)可选长度规格多,PCM-S系列长度从19mm~228mm可选。PCM-E系列长度从0.5英寸~8英寸可选。

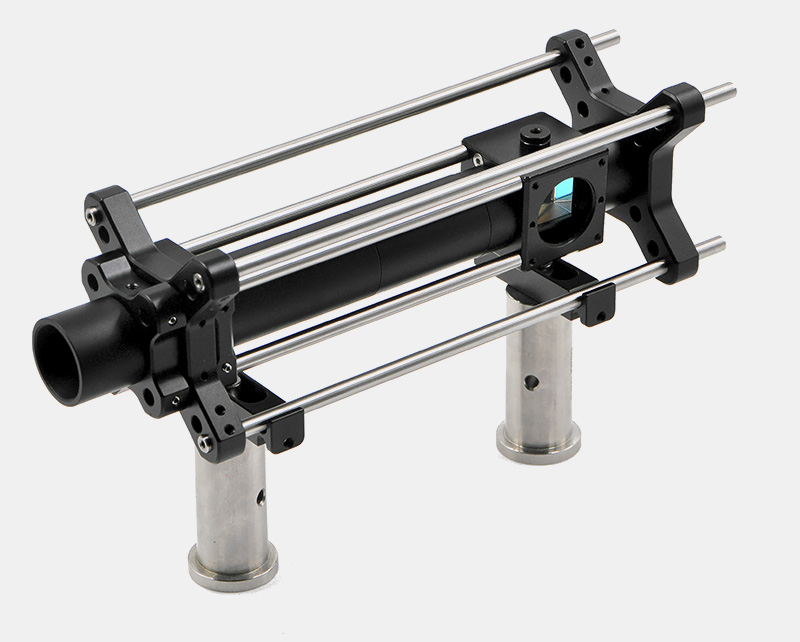

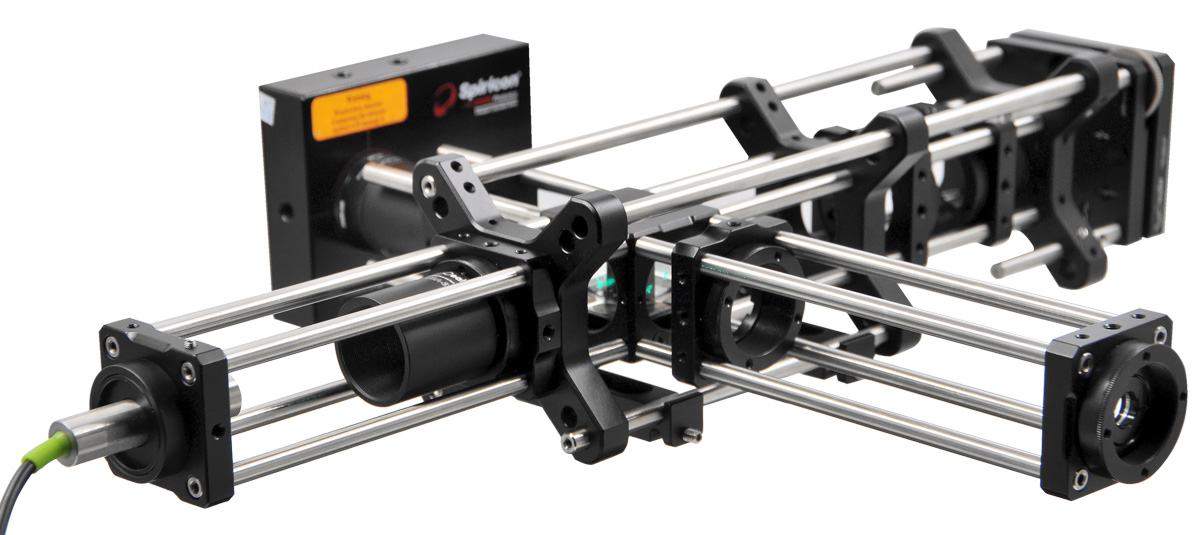

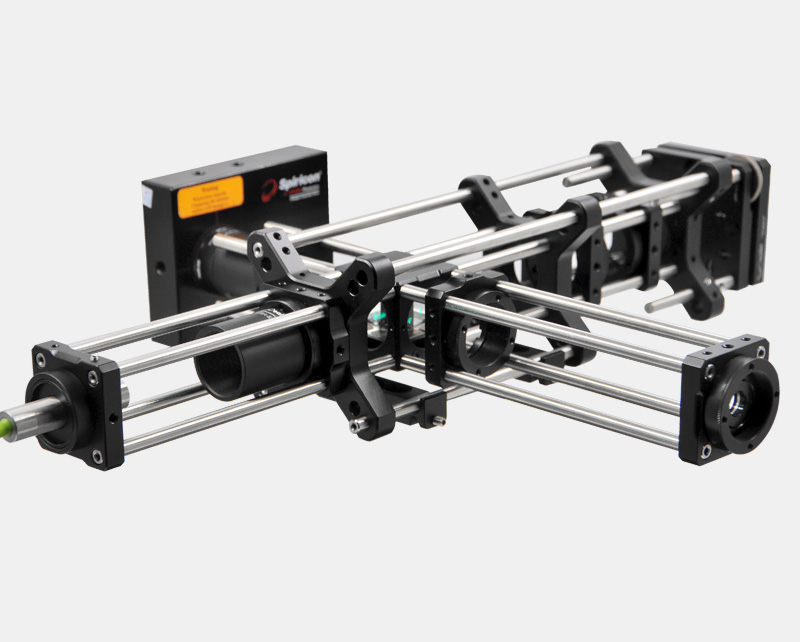

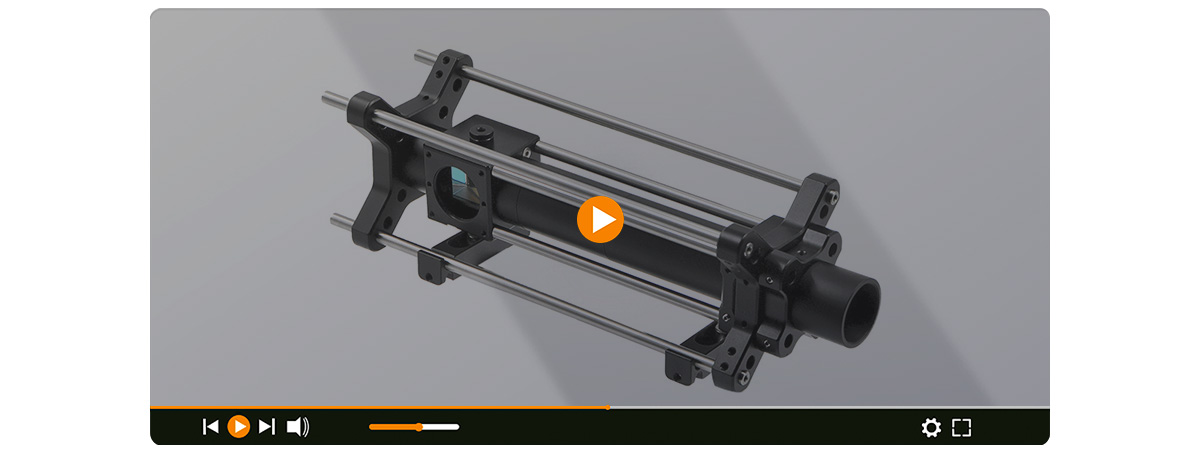

      Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件,可通过安装接杆或透镜套管,可以将笼式系统集成到光学设备中去。

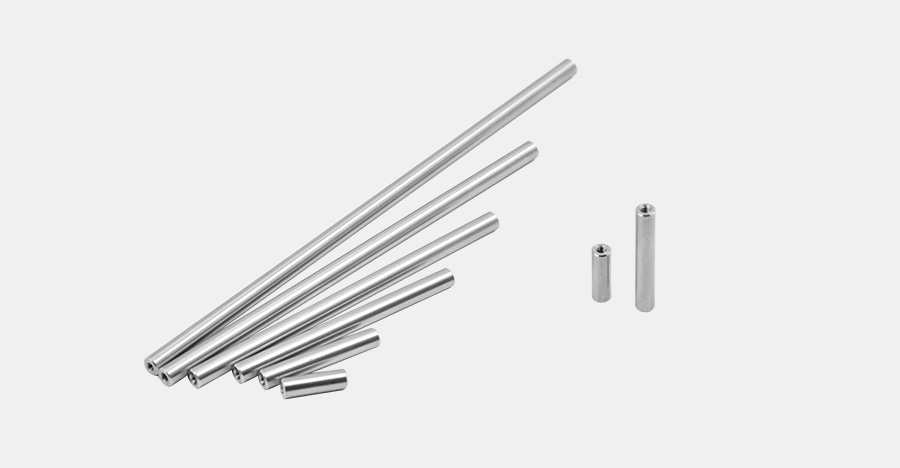

PCM-S系列 Ø6mm笼式支杆

采用标准美制规格生产,直径Ø6mm/兼容所有6mm通孔;

C位接口螺纹采用美制粗牙螺纹/内径4-40 孔深5mm;

可兼容4-40美制机米螺丝;接合精密不易松动;

材质采用304不锈钢。经过精细研磨加工工艺、提高表面光滑度;

有不同长度可选,对于搭建笼式同轴系统可任意搭配转接;

支杆两端阴螺纹规格易于增加长度;

Oeabt笼式装配支杆以不锈钢制成,笼式支杆C位接口螺纹内径4-40 孔深5mm,使得笼式支杆之间能从端部相连。有不同长度可选,对于搭建笼式同轴系统可任意搭配转接。

型号
规格
工程图
对比
单价
发货日期
购物车

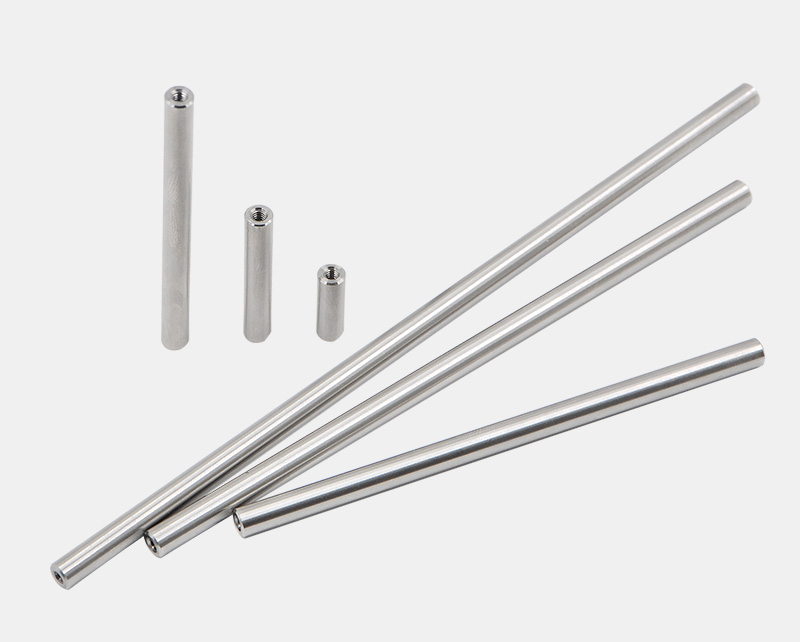

PCM-E系列 Ø6mm笼式支杆

采用标准美制规格生产,直径Ø6mm/兼容所有6mm通孔;

C位接口螺纹采用美制粗牙螺纹/内径4-40 孔深5mm;

可兼容4-40美制机米螺丝;接合精密不易松动;

材质采用304不锈钢。经过精细研磨加工工艺、提高表面光滑度;

有不同长度可选,对于搭建笼式同轴系统可任意搭配转接;

支杆两端阴螺纹规格易于增加长度;

Oeabt笼式装配支杆以不锈钢制成,笼式支杆C位接口螺纹内径4-40 孔深5mm,使得笼式支杆之间能从端部相连。有不同长度可选,对于搭建笼同轴系统可任意搭配转接。

型号
规格
工程图
对比
单价
发货日期
购物车
