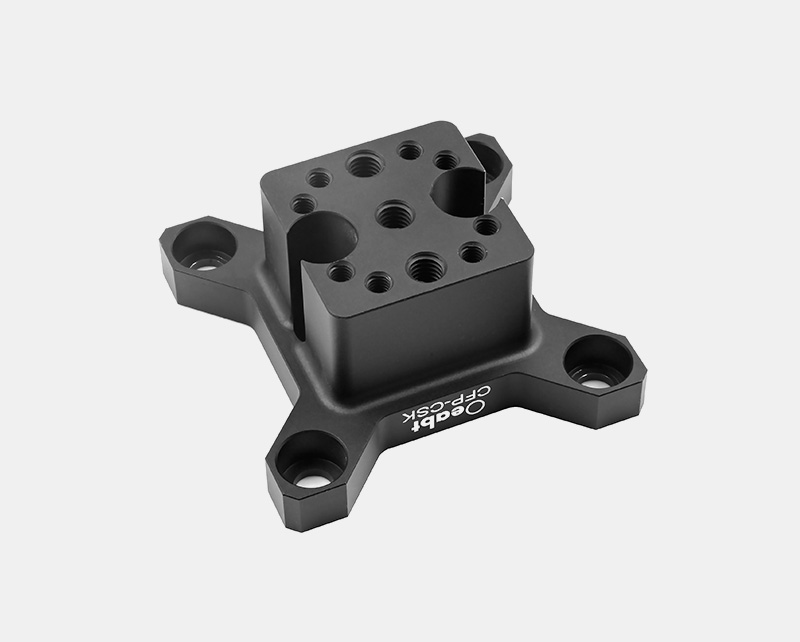

• 延长层块起到加长、延伸距离的作用；
• 沉头孔设计耦合接杆夹块、导轨的转接；

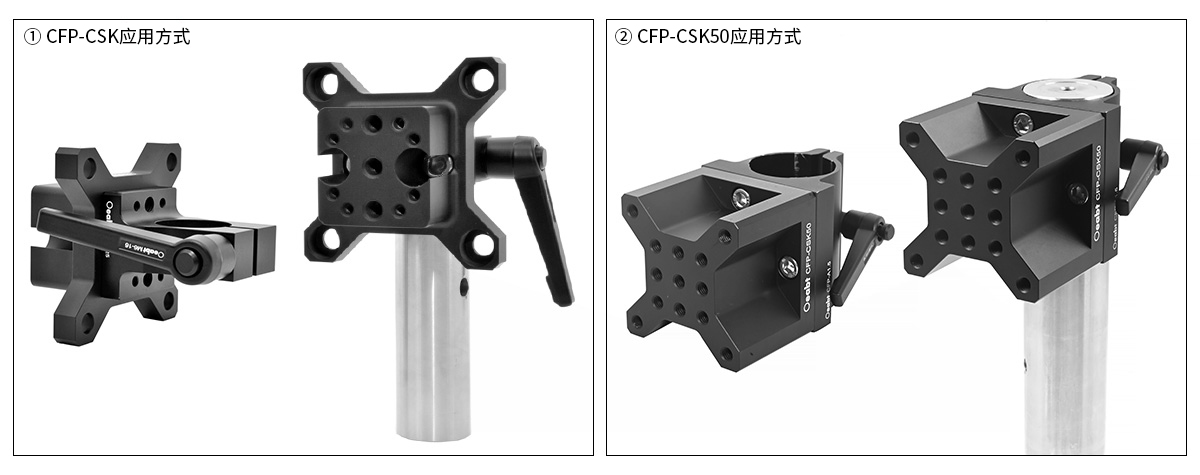

• CFP-CSK兼容夹持安装架，将笼式结构竖直或水平安装到其表面板上；

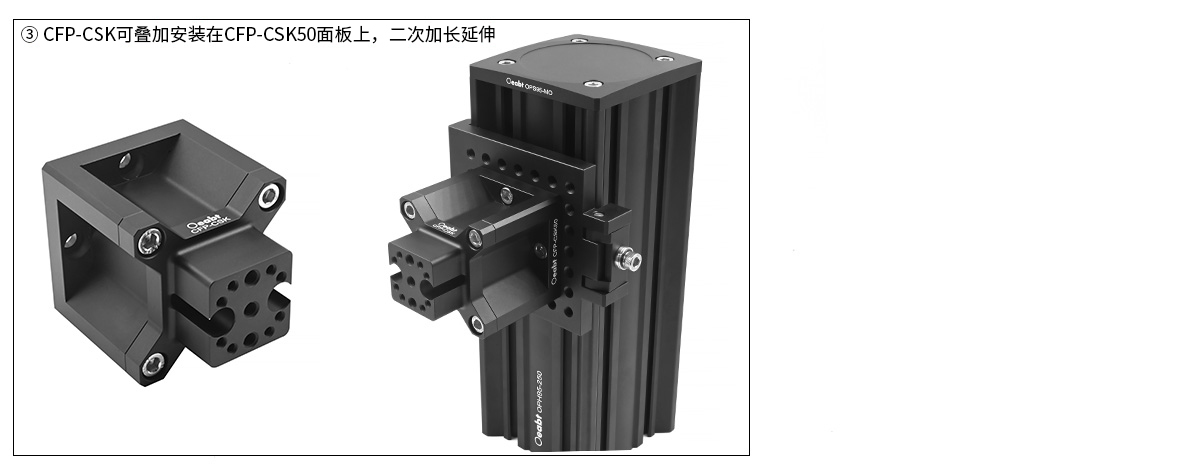

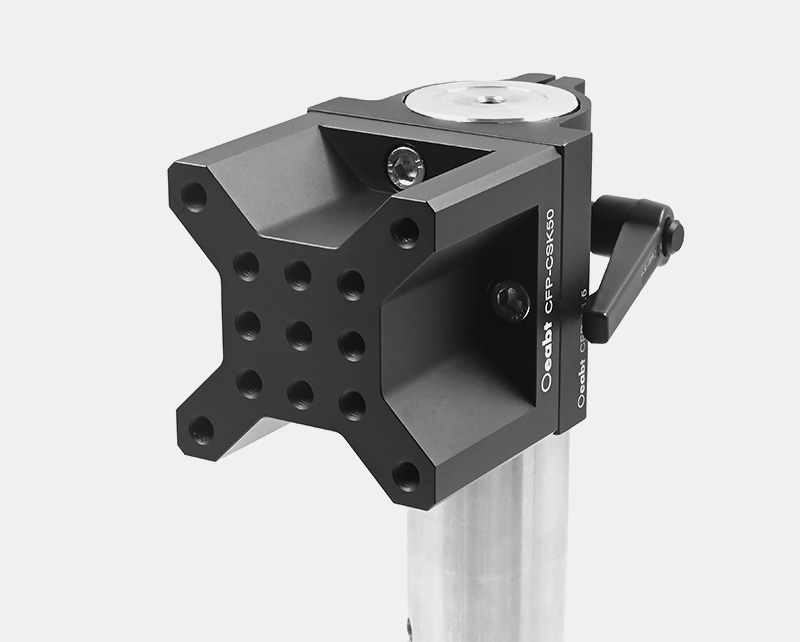

• CFP-CSK可叠加安装在CFP-CSK50面板上，二次加长延伸；

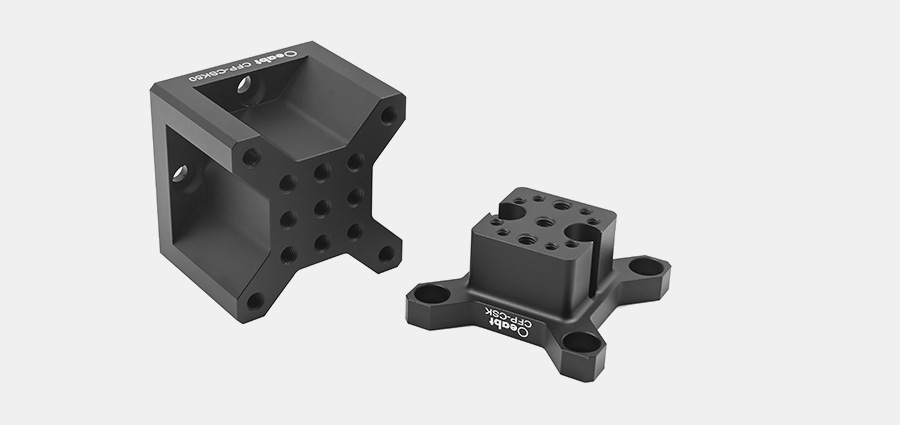

夹具转换块可将30mm/60mm笼式系统安装到其表面板上，可直接耦合Ø25mm和Ø1.5英寸的接杆夹块。
| 型号 |
CFP-CSK |
CFP-CSK50 |
| 规格 |
63.5*63.5*30.0mm |
63.5*63.5*50.0mm |
| 延长层块 |
21.0mm |
40.0mm |
| 螺孔类型 |
M4*8处，M6*3处，M6*6处（沉头孔） |
M6*13处，M6*4处（沉头孔） |
| 重量 |
106.3g |
347.7g |
| 材质 |
7075铝合金 |
|
（1）CFP-CSK系列夹具转换块可做耦合接杆和导轨的延长夹块，转接块凸出层块厚度有21.0mm或40.0mm可选，在一定程度上起到加长、延伸距离作用。
• 兼容CSK-A系列夹持安装架，将30mm/60mm笼式系统安装到其表面板上；
• 面板的螺纹阵列能实现竖直或水平安装笼式系统；
• 可作CFP-A25接杆夹块的加长转换板使用；
• 兼容CFP-A1.5接杆夹块，安装到我们的Ø1.5英寸接杆上；
• 附带4个M6柱头螺丝，用于安装连接；

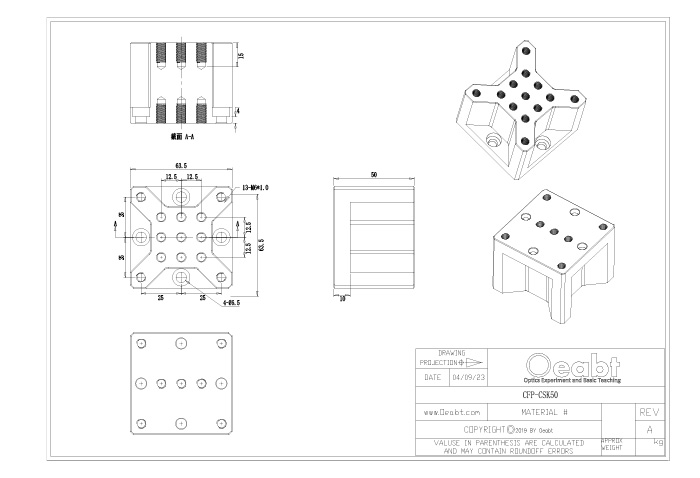

CFP-CSK 工程图下载
