产品说明

• 散射并吸收激光束能量；

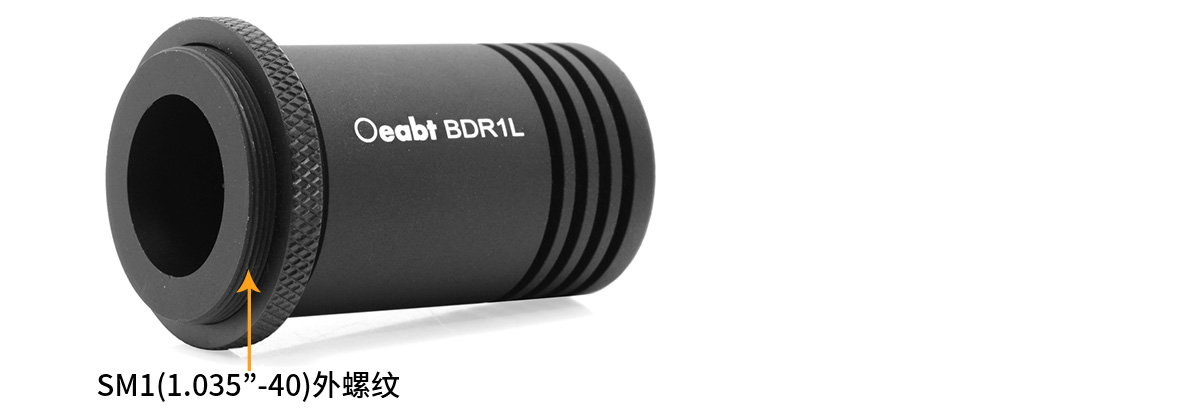

• SM1（1.035”-40）外螺纹，带锁紧环；

• M4螺孔用于安装接杆；

• 用于高功率激光时，表面温度会变高，请注意不要直接触摸光束散射器；

光束散射器是一种用于吸收激光能量的激光实验室常用安全器件，可以将连续激光或脉冲激光在光束散射器中被多次散射和吸收，最终转换成热量。光束入射孔径为Ø17.2mm，入射激光光束照射到一个圆锥顶面上被散射，返回的杂散光很少。建议用于最高不超过10W的CW或脉冲激光。

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

（1）光束散射器是一种用于吸收激光能量的激光实验室常用安全器件，可以将连续（CW）激光或脉冲（Pulsed）激光在光束散射器中被多次散射和吸收，最终转换成热量。光束入射孔径为Ø17.2mm，入射激光光束照射到一个圆锥顶面上被散射，返回的杂散光很少。建议用于最高不超过10W的CW或脉冲激光。

（注意：激光脉冲的功率过高时，圆锥面上的表面会脱落，散射光量也许会有所增加，但只要圆锥部没有明显变形，基本不影响光束扩散器的性能。）

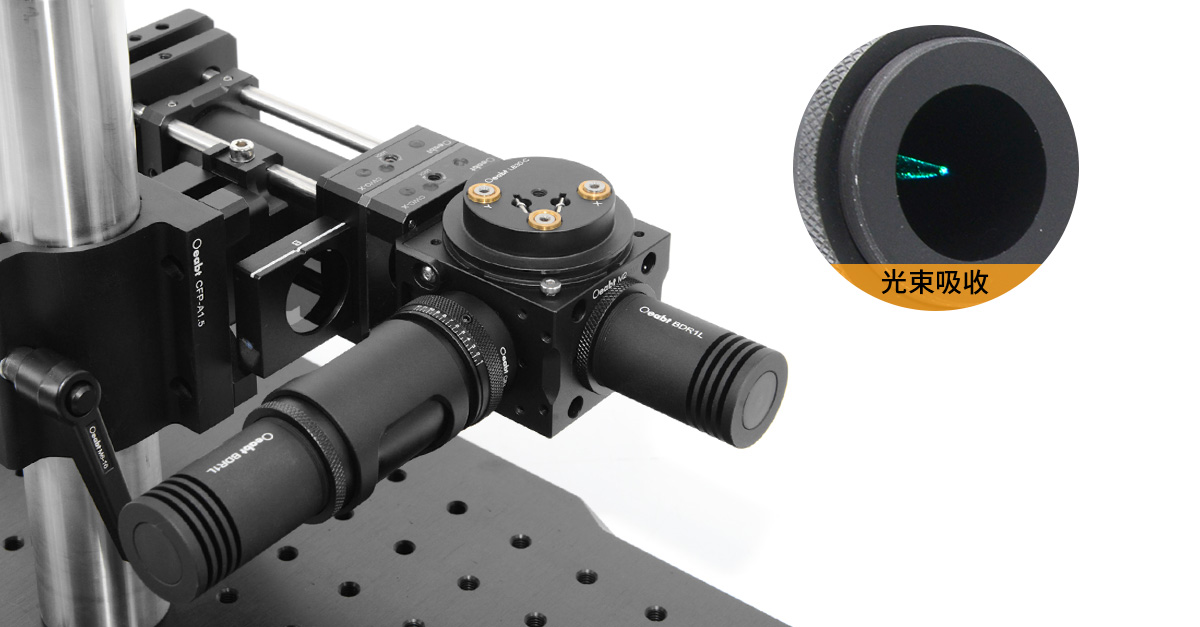

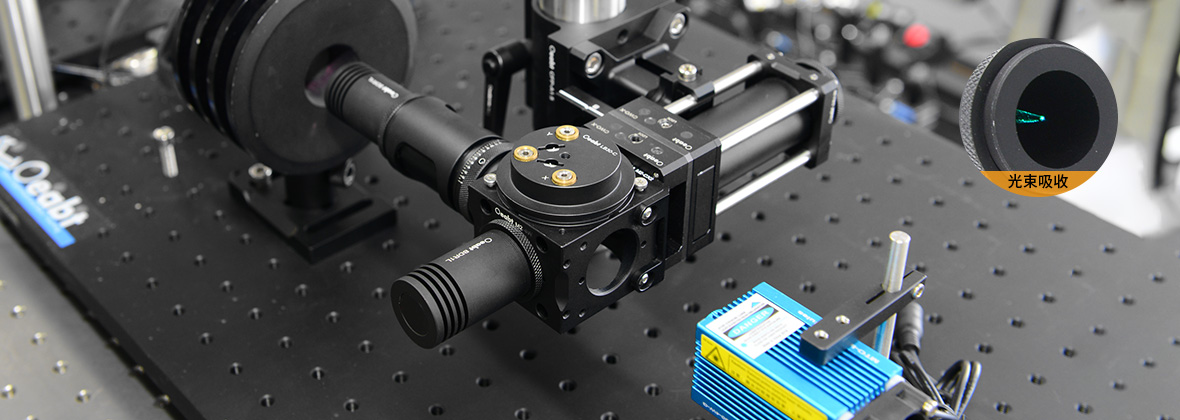

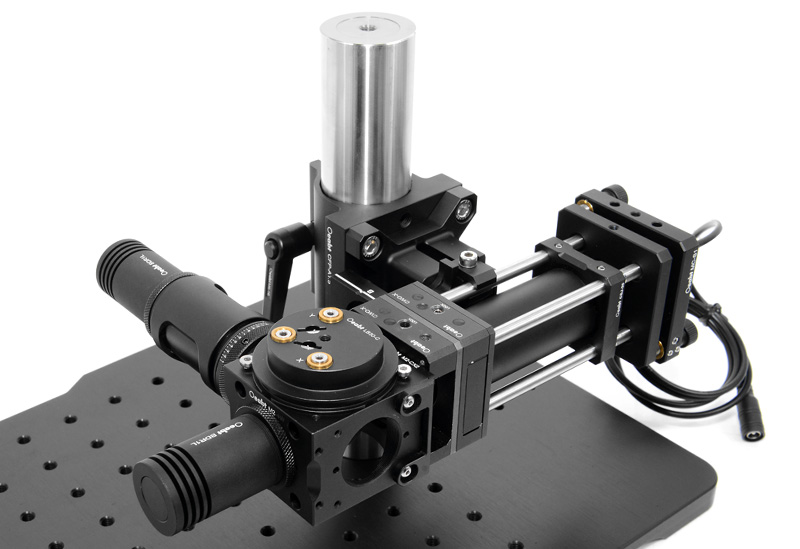

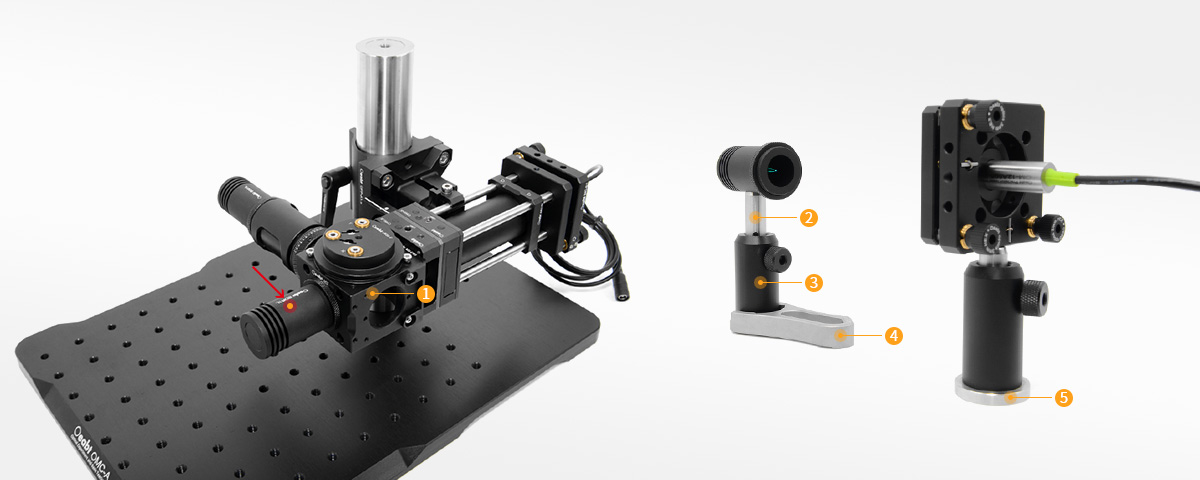

（2）筒身带有SM1（1.035”-40）外螺纹输入孔径，并且兼容30mm笼式系统和Ø1英寸套筒套管。使用时，仅需简单将光束引入入射孔径。为了遮挡激光光路，可将Ø1英寸透镜套管直接安装在输入孔径上。

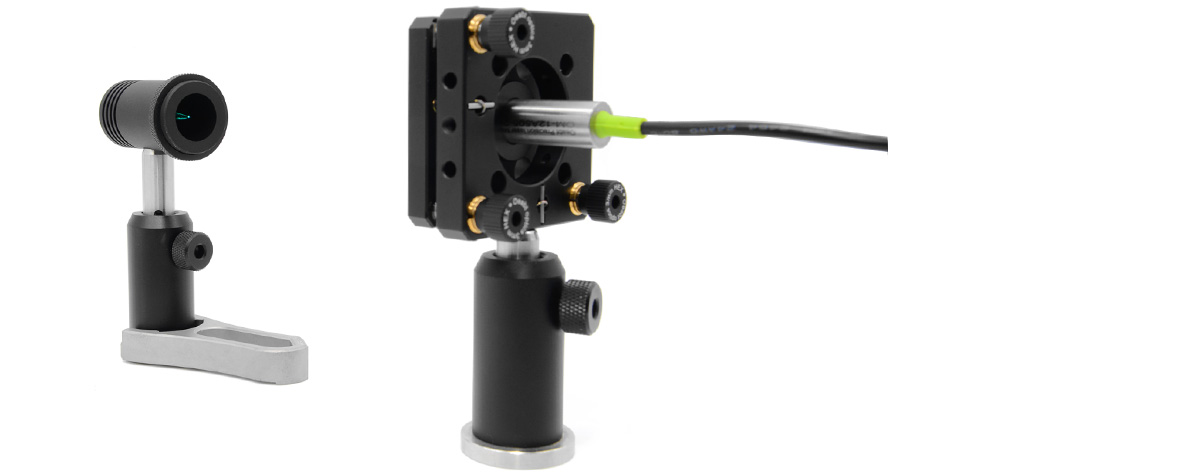

（3）底部的M4安装孔用于安装接杆，可用于自由空间搭建。

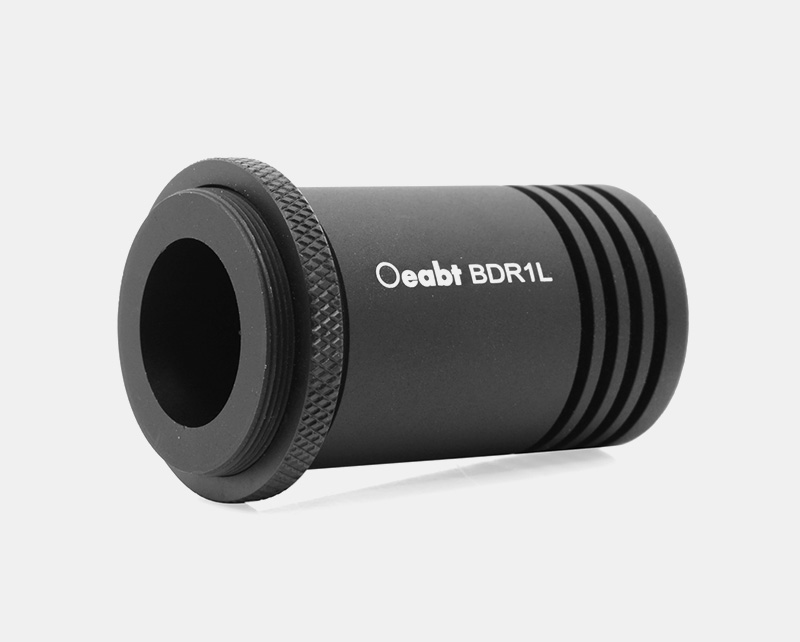

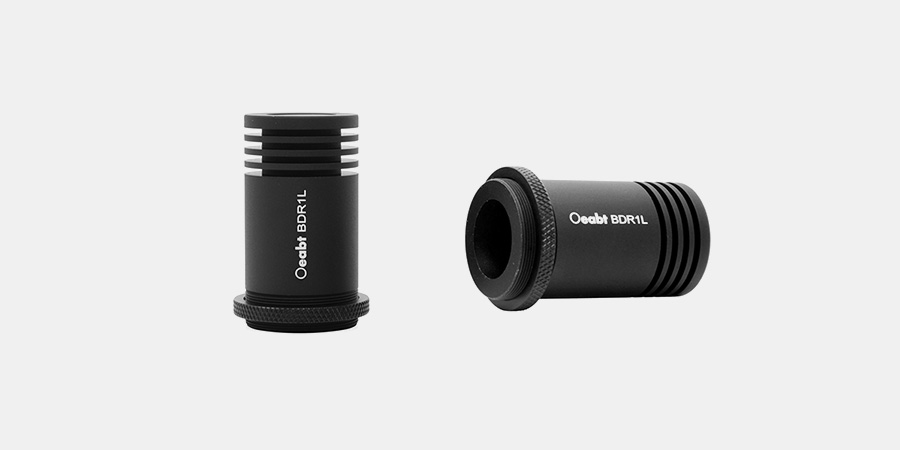

BDR1L 光束散射器

• 散射并吸收激光束能量；

• SM1（1.035”-40）外螺纹，带锁紧环；

• 兼容30mm笼式系统和Ø1英寸系列透镜套管；

• M4螺孔用于安装接杆；

• 用于高功率激光时，表面温度会变高，请注意不要直接触摸光束散射器；

一种用于吸收激光能量的激光实验室常用安全器件，可以将连续（CW）激光或脉冲（Pulsed）激光在光束散射器中被多次散射和吸收，最终转换成热量。筒身带有SM1（1.035”-40）外螺纹输入孔径，使用时，仅需简单将光束引入入射孔径。为了遮挡激光光路，可将Ø1英寸透镜套管直接安装在输入孔径上。
