M2-W系列 30mm笼式立方体

产品推荐

首页 > 产品中心 > 30mm笼式系统 > M2-W系列 30mm笼式立方体
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

用于30mm笼式系统;

兼容SM1透镜套管;

非常适合搭建包括棱镜、分束器和其他产生90°光路偏移的光学器件;

本页面包括立方体、光学元件安装座、安装平台、旋转平台和盖板;

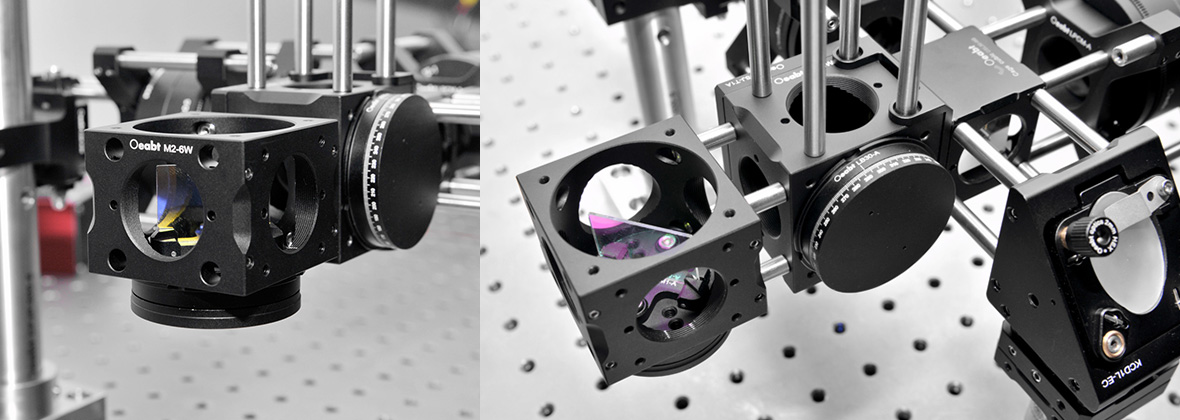

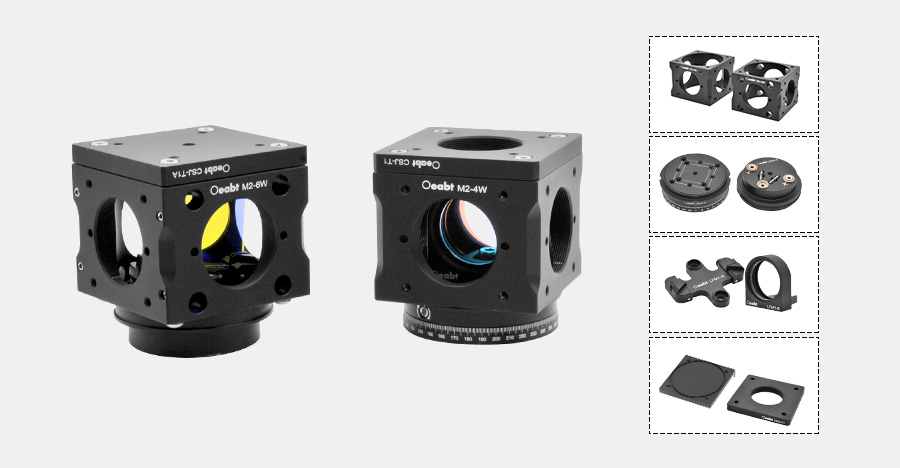

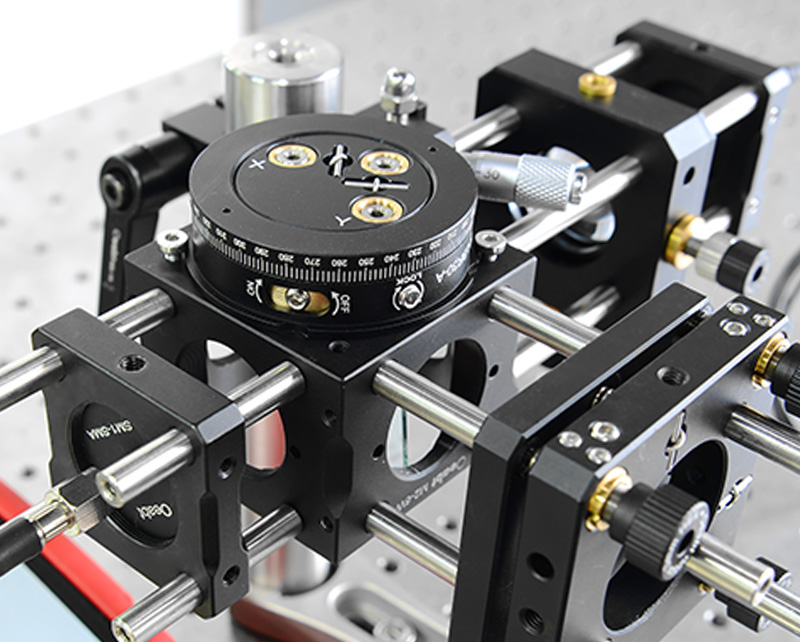

M2-W系列 30mm笼式立方体非常适合搭建包括棱镜、分束器和其他产生90°光路偏移的光学器件的系统。可搭配本链接里多种用于30 mm笼式立方体的配件, 包括光学元件安装座、安装平台、旋转平台和盖板。

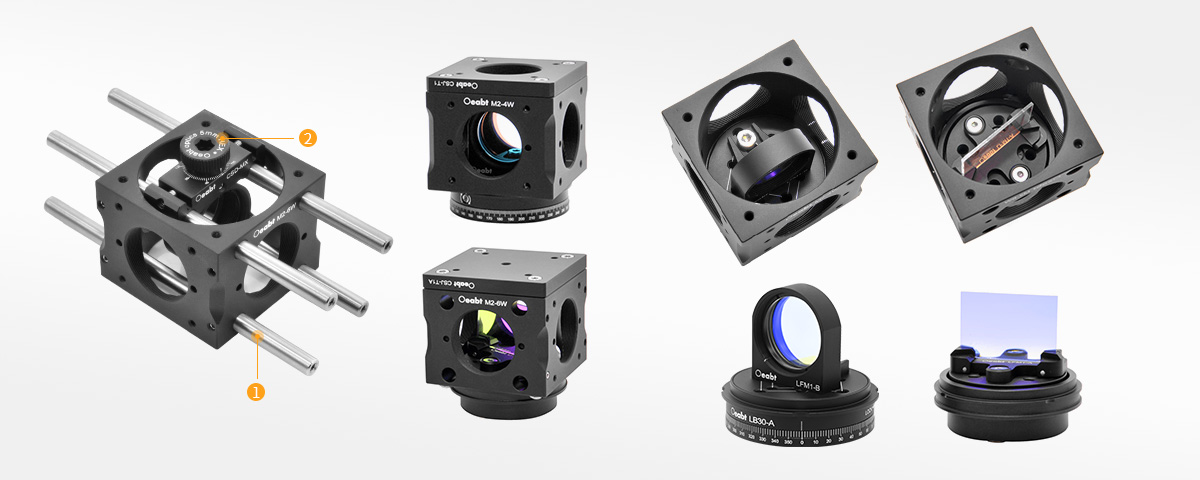

30mm笼式立方体构件
30mm笼式立方体

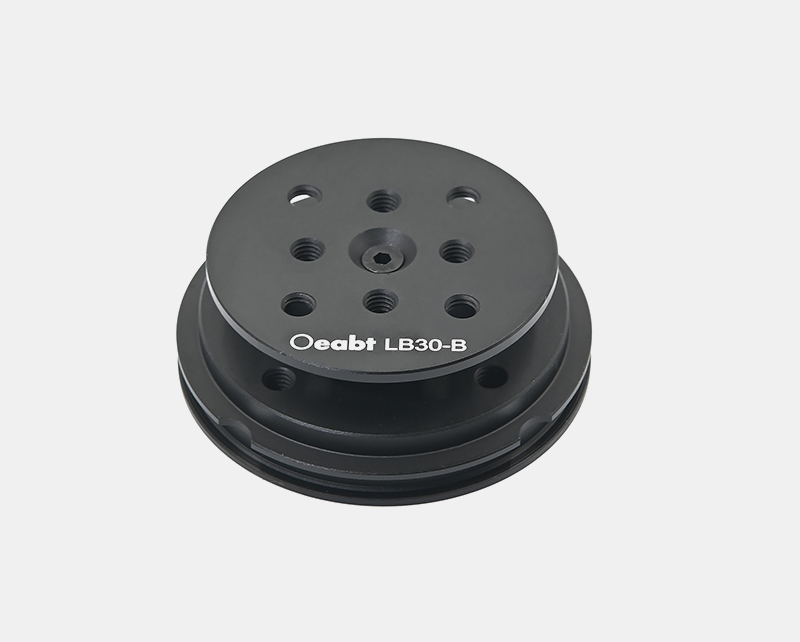

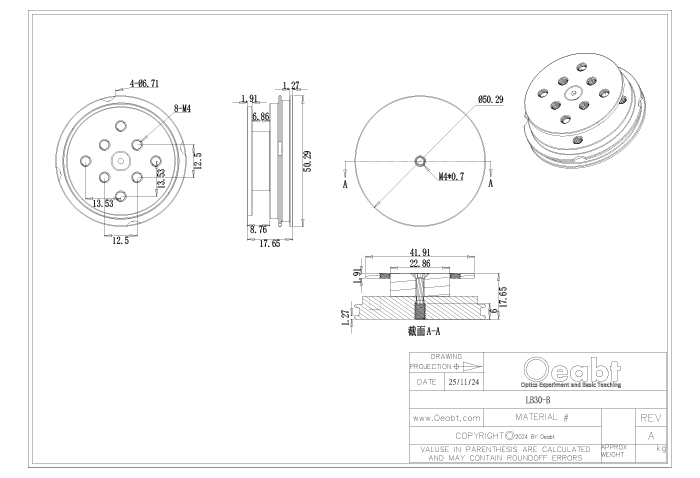

30mm笼式立方体平台

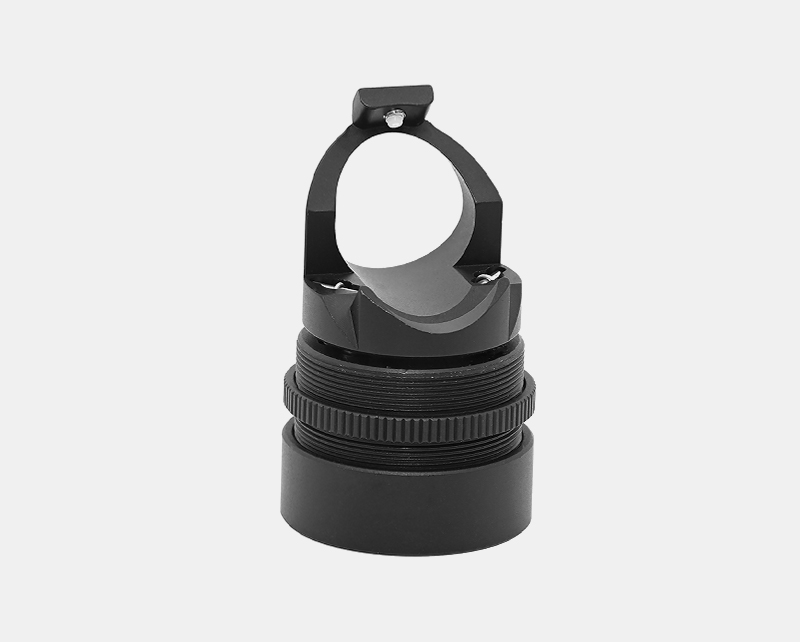

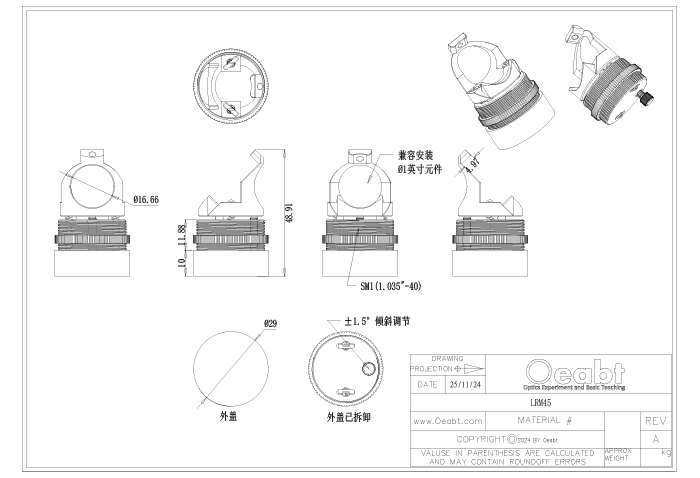

光学元件安装座

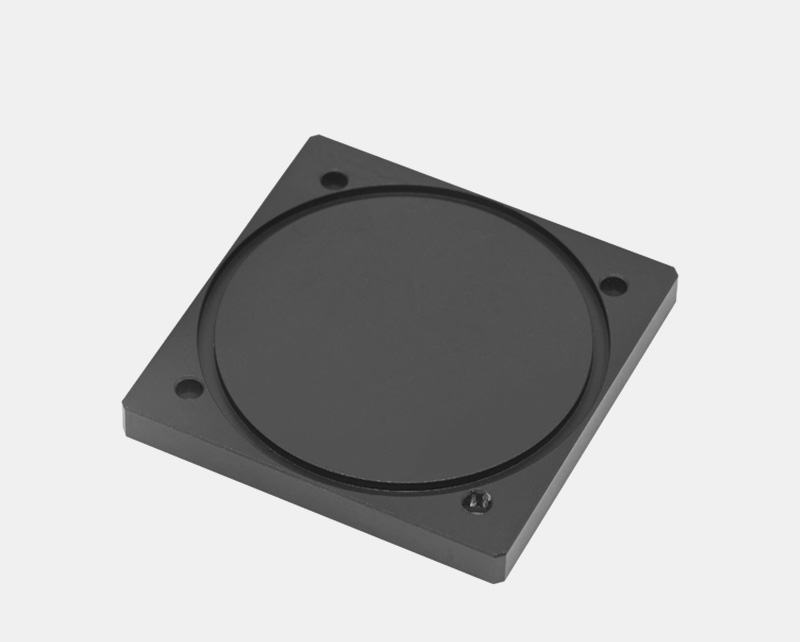

30mm立方体盖板

示意图
通用参数

☑光学知识点



- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号,  但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS,美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小,螺距一样为每英寸40牙。具体尺寸如下:

【*SM05表示英寸的一半,而SM1和SM2则表示1和2英寸】

系列  类型
螺纹(in)
公称直径(mm)
小径(mm)
中径(mm)
大径(mm)
SM05
0.535-40
13.59
12.98±0.07
13.24±0.05
>13.59
SM05
0.535-40
13.59
<12.78 13.10±0.05
13.50±0.05
SM1
1.535-40
26.29
25.68±0.07
25.95±0.05
>26.29
SM1
1.535-40
26.29
<25.48
25.79±0.05
26.19±0.06
SM2
2.535-40
51.69
51.08±0.075
51.35±0.075
>51.69
SM2
2.535-40
51.69
<50.87
51.18±0.05
51.59±0.05



☑产品描述

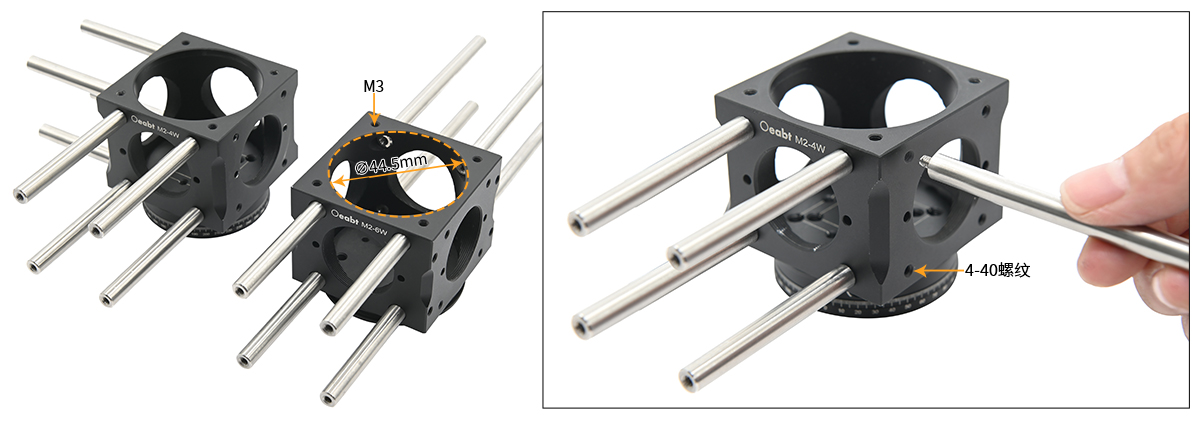

(1)M2-W系列立方体的上下表面中心都有Ø44.5 mm的通孔,周围有4个M3螺孔,用于安装我们的立方盖板或立方平台,4边侧面中心孔都带SM1(1.035”-40)螺纹。



(2)M2-4W 笼式立方体的四个侧面均带有4-40螺孔,分布在SM1(1.035"-40)螺纹孔四周,可以直接安装笼杆。由于此笼式立方体的所有侧面都是螺孔,因此不能沿着笼杆平移。对于需要沿着笼杆滑动的笼式立方体应用,请考虑使用M2-6W笼式立方体。

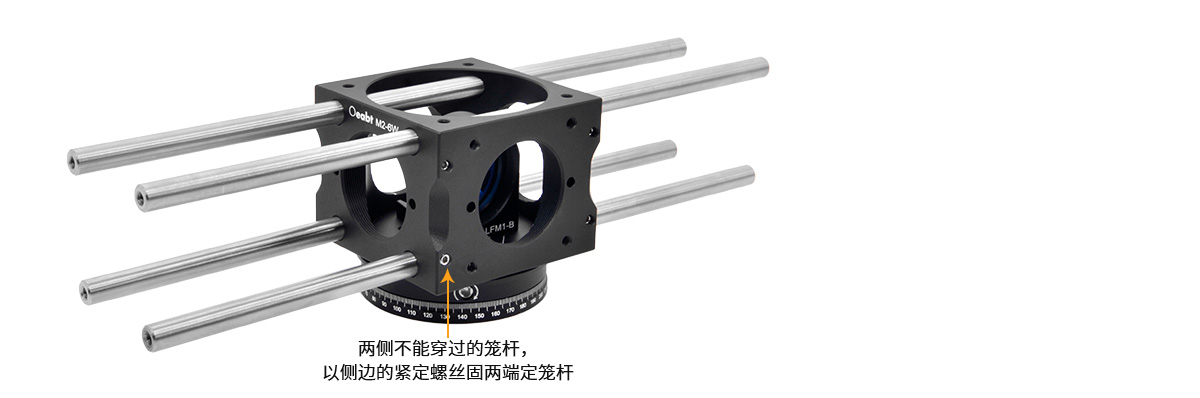

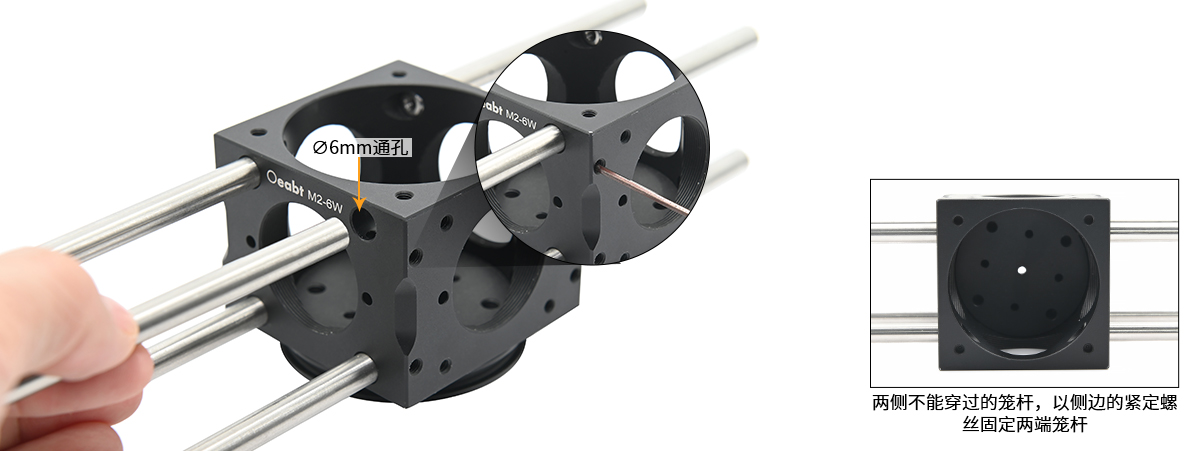

M2-6W笼式立方体的侧面不仅有两面带4-40螺孔的相对面,还有两个带Ø6mm通孔的相对面,都可以直接安装笼杆。立方体的Ø6mm通孔可以任由笼杆穿过移动,这种特性可以沿笼杆移动立方体,然后通过侧围的固定螺螺丝固定在所需的位置。(注意:如需在M2-6W内搭载平台使用,得不能沿笼杆移动立方体。)



(3)LFM1-A矩形滤光片架是专门为矩形滤光片而设计的,可安装厚度小于3mm,宽度在25-40mm的滤光片。而LFM1-B专为安装最厚为6.2mm的Ø1英寸光学元件而设计。需搭载在LB30-A或LB30-C平台上才能应用在笼式立方内,使用附带的螺丝将安装架固定到立方体平台上。




(4)LB30-A立方体旋转平台和LB30-C立方体倾斜平台可安装在30mm笼式立方体的顶部或底部,能够用来将各种光学元件安装到笼式立方中。用附带的M3帽头螺丝锁定之前,可以在笼式立方体内任意旋转。



(5)LB30-A立方体旋转平台是一种自由旋转平台,该平台可以自由旋转,同时具有360°的激光刻度,且有对准线,可实现精准读数。


LB30-C立方体倾斜平台是具有三个调节螺丝 ,可以提供±4°俯仰倾斜和±2mm高度调节。平台底部具有一个M4螺孔,可以安装到接杆上。

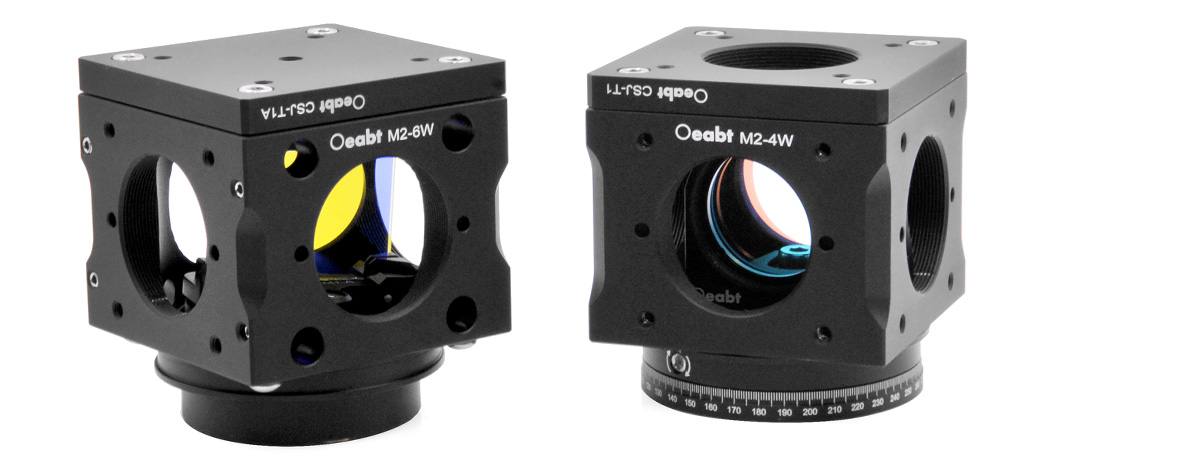

(6)CSJ-T系列立方体盖板,用于M2-4W和M2-6W笼式立方体的盖板。盖板具有4个沉头孔,与笼式立方体对齐;附带4个M3帽头螺丝,用于与立方体连接。CSJ-T1A盖板顶部通过一个橡胶O形圈在立方体内形成遮光环境,而CSJ-T1螺纹盖板可以在笼式立方体顶部或底部提供额外的SM1螺纹端口。


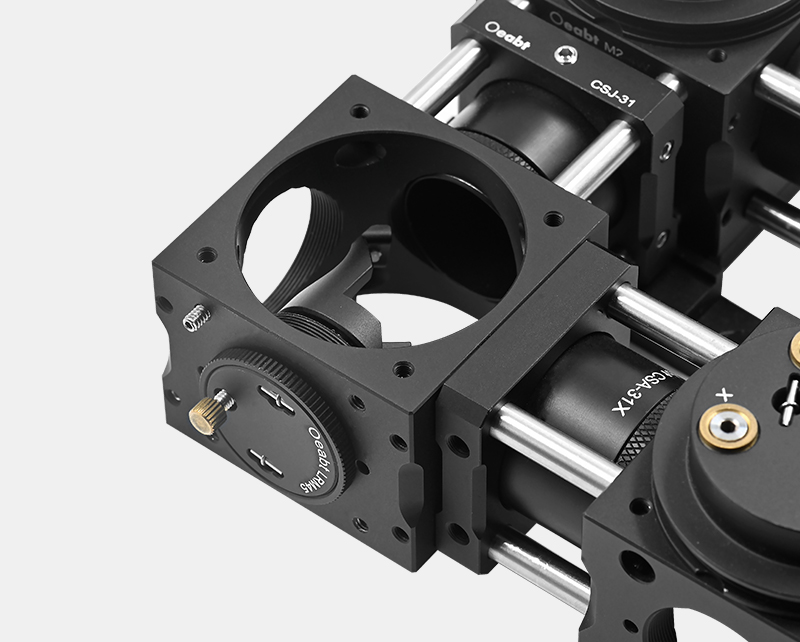

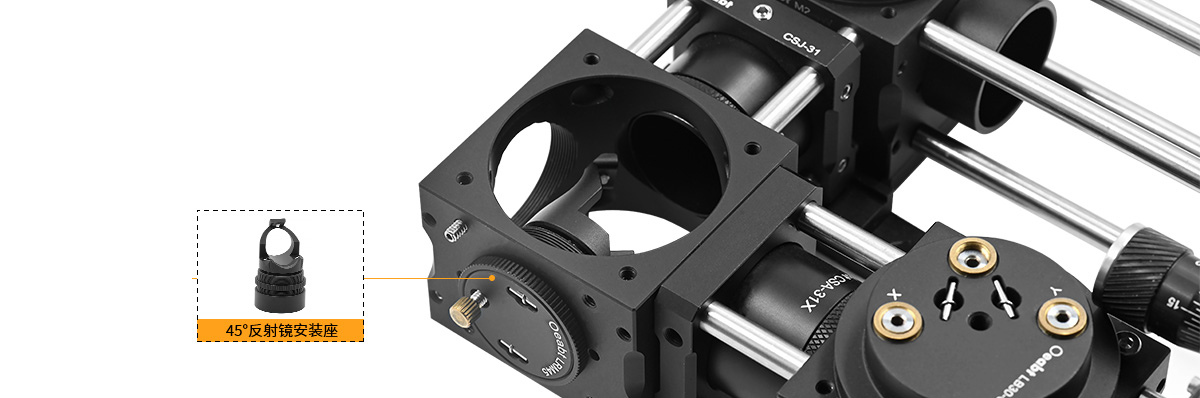

M2-W系列 30mm笼式立方体非常适合搭建包括棱镜、分束器和其他产生90°光路偏移的光学器件的系统。可搭配本链接里多种用于30 mm笼式立方体的配件, 包括光学元件安装座、安装平台、旋转平台和盖板。

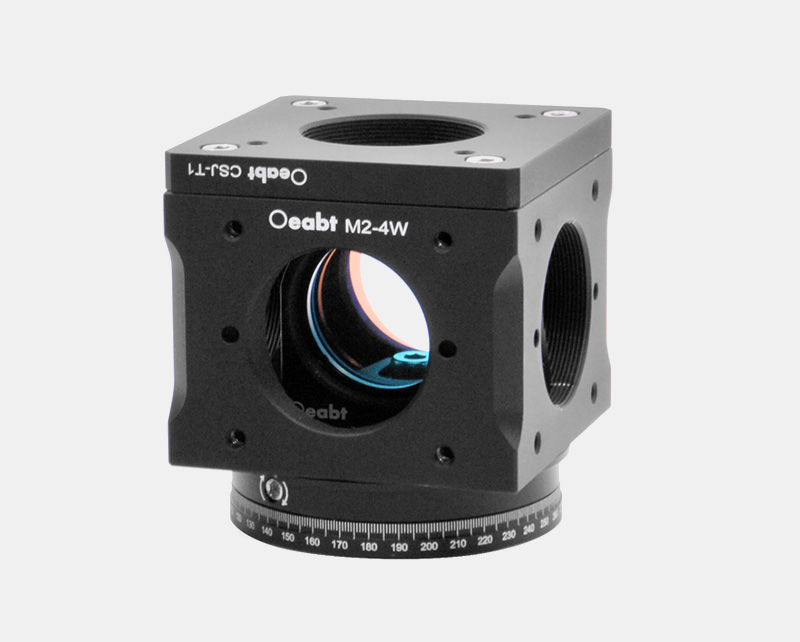

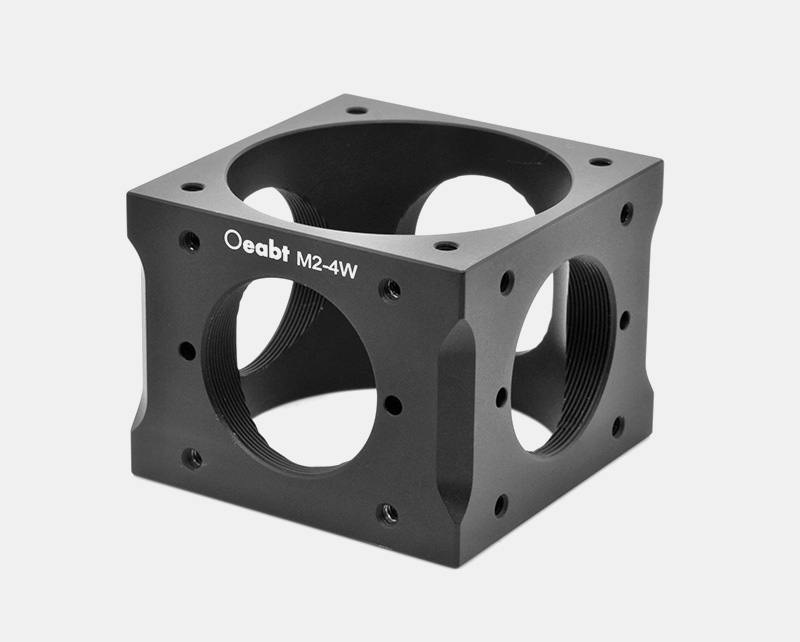

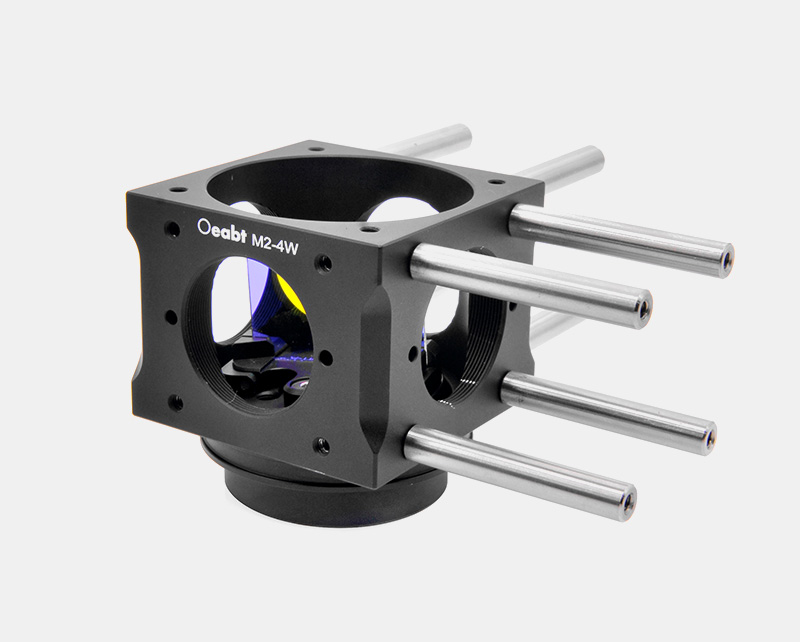

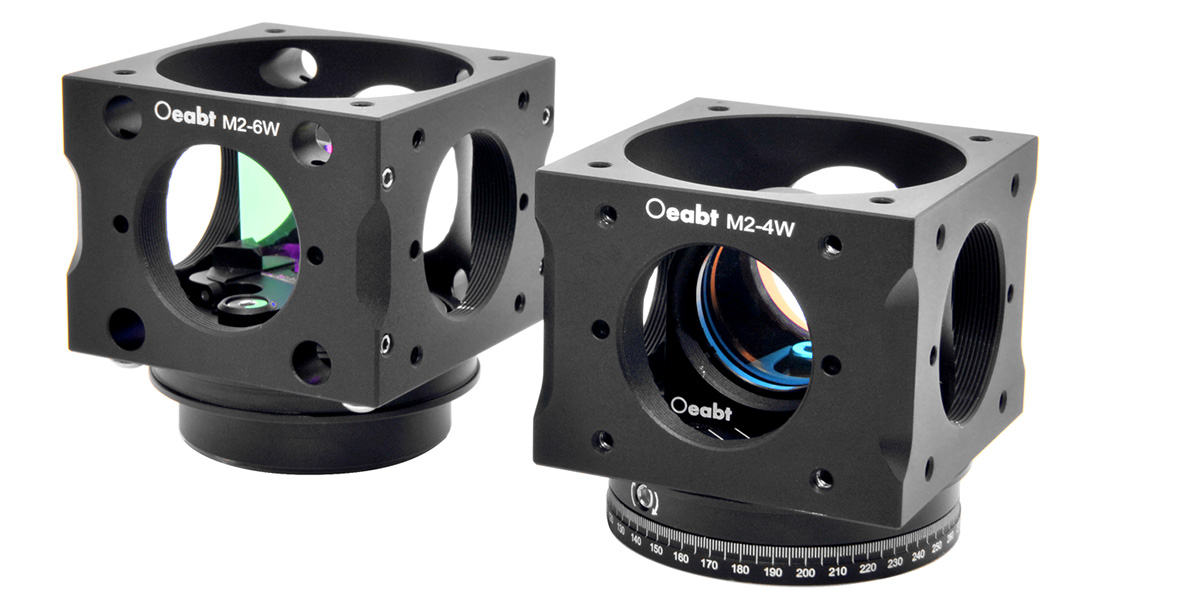

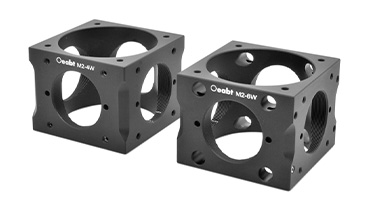

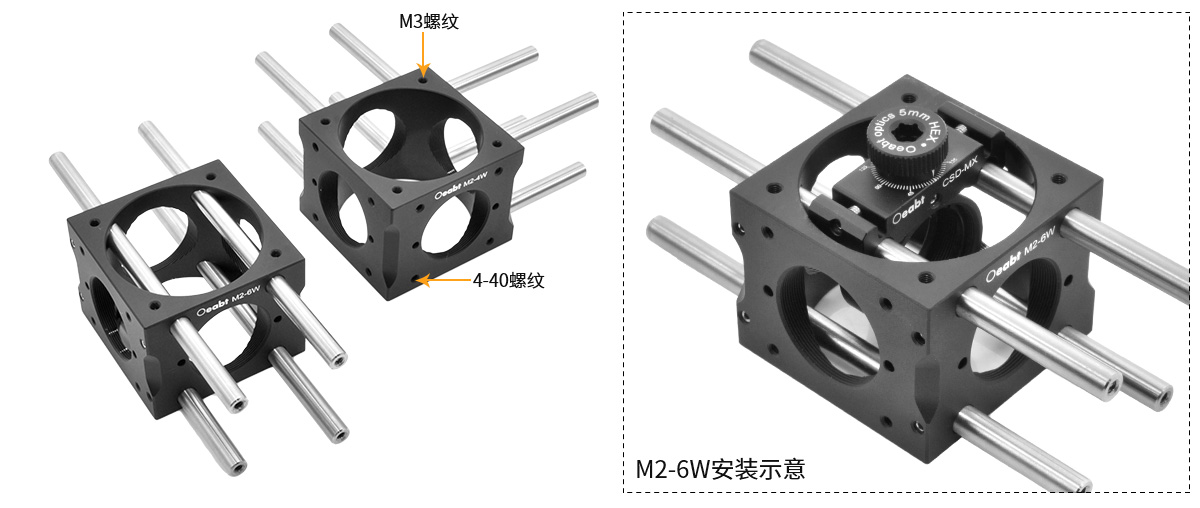

M2-4W 30mm笼式立方体

用于30mm笼式系统; 上下表面都有Ø44.5mm的通孔; 侧面4端均有SM1螺纹孔; 侧面带4-40螺孔,用于兼容笼杆;

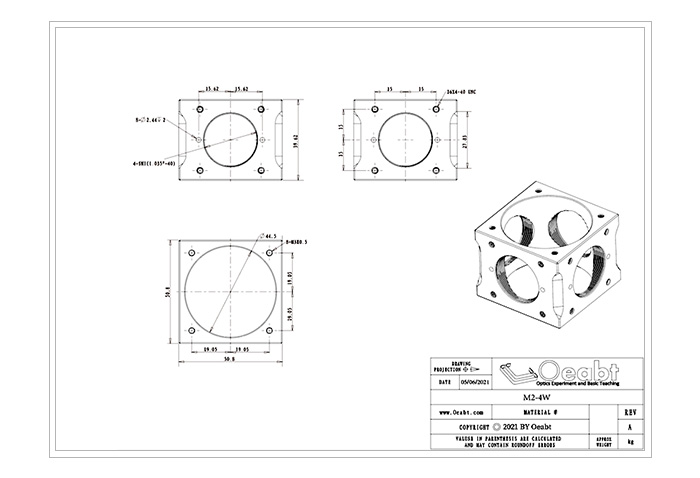

M2-4W 笼式立方体的四个侧面均带有4-40螺孔,分布在SM1(1.035"-40)螺纹孔四周,可以直接安装笼杆。由于此笼式立方体的所有侧面都是螺孔,因此不能沿着笼杆平移。对于需要沿着笼杆滑动的笼式立方体应用,请考虑使用M2-6W笼式立方体。

型号
规格
工程图
对比
单价
发货日期
购物车

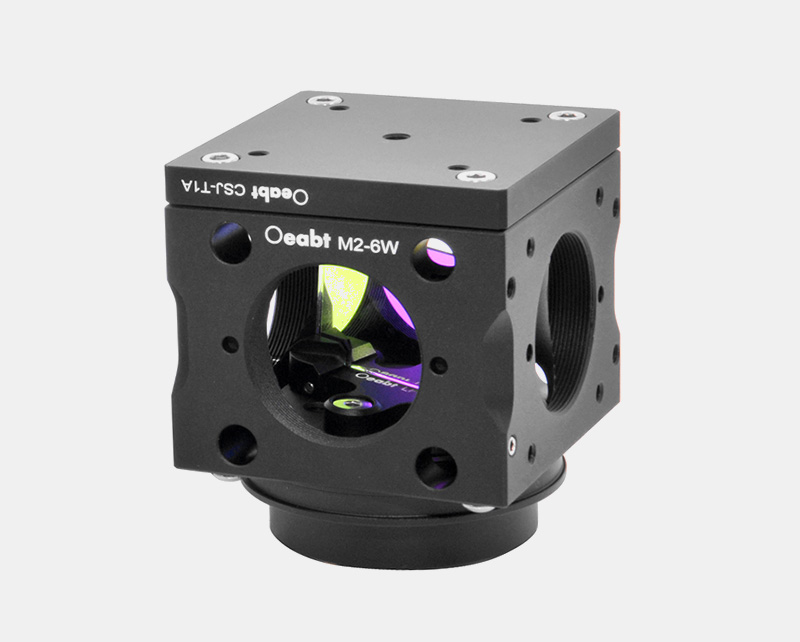

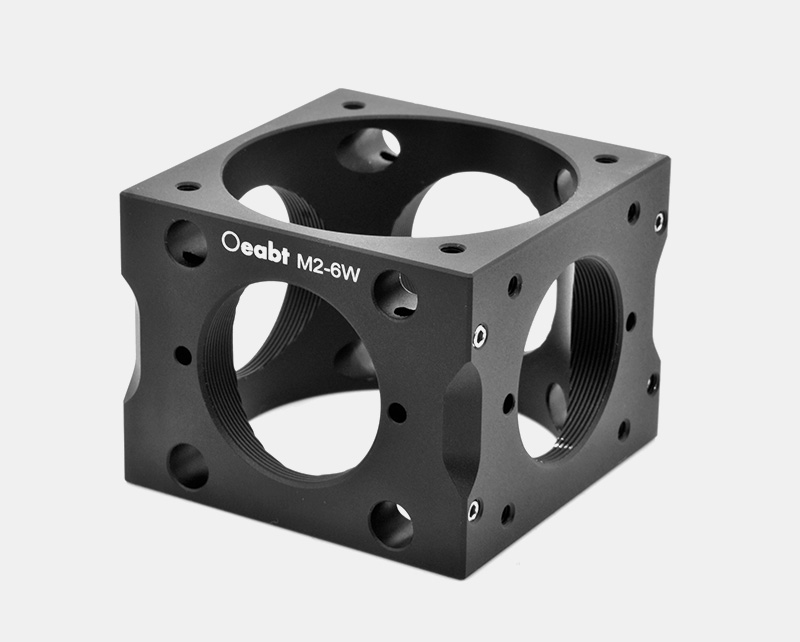

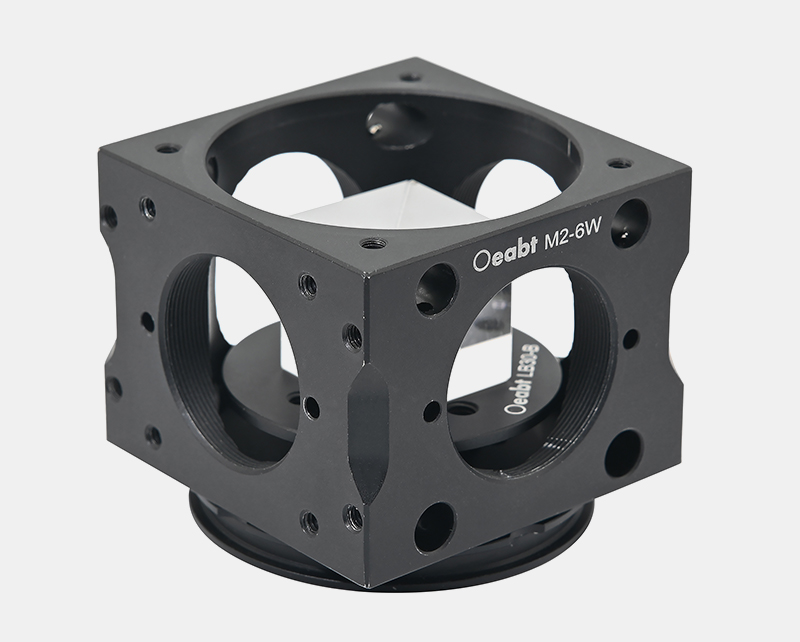

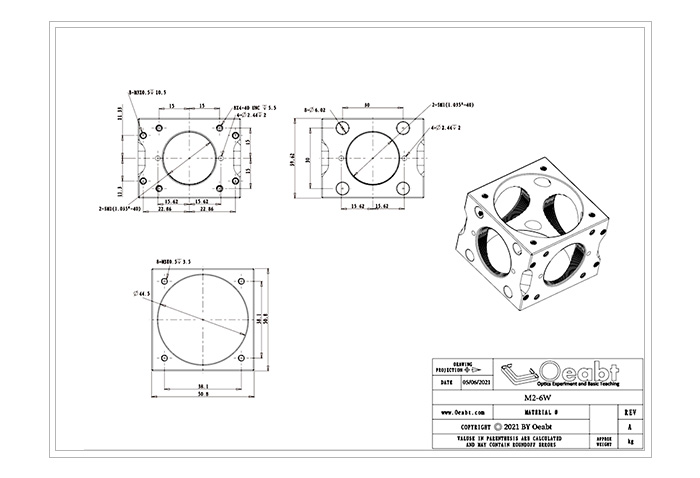

M2-6W 30mm笼式立方体

用于30mm笼式系统; 上下表面都有Ø44.5mm的通孔; 侧面4端均有SM1螺纹孔; 侧面带Ø6mm的通孔,用于兼容笼杆,可实现平移;

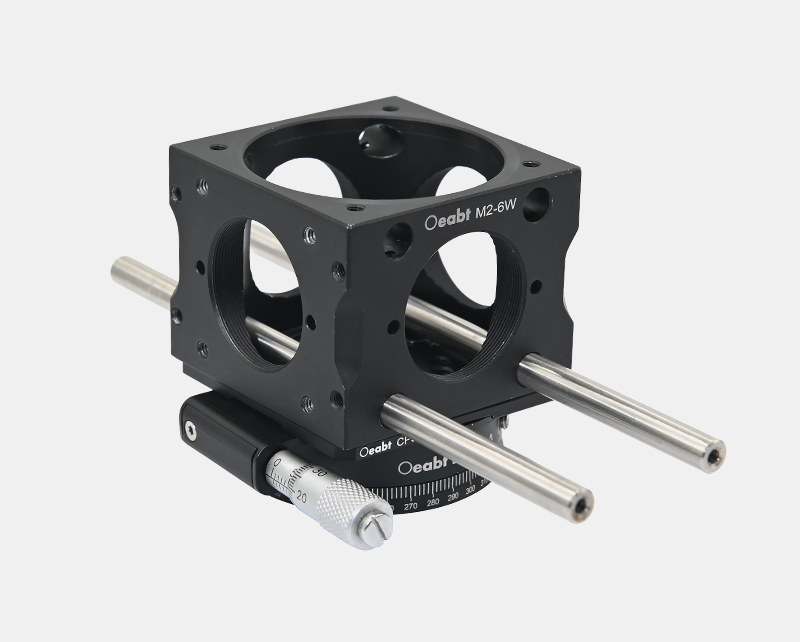

M2-6W笼式立方体的侧面不仅有两面带4-40螺孔的相对面,还有两个带Ø6mm通孔的相对面,都可以直接安装笼杆。立方体的Ø6mm通孔可以任由笼杆穿过移动,这种特性可以沿笼杆移动立方体,然后通过侧围的固定螺螺丝固定在所需的位置。(注意:如需在M2-6W内搭载平台使用,则不能沿笼杆移动立方体。)

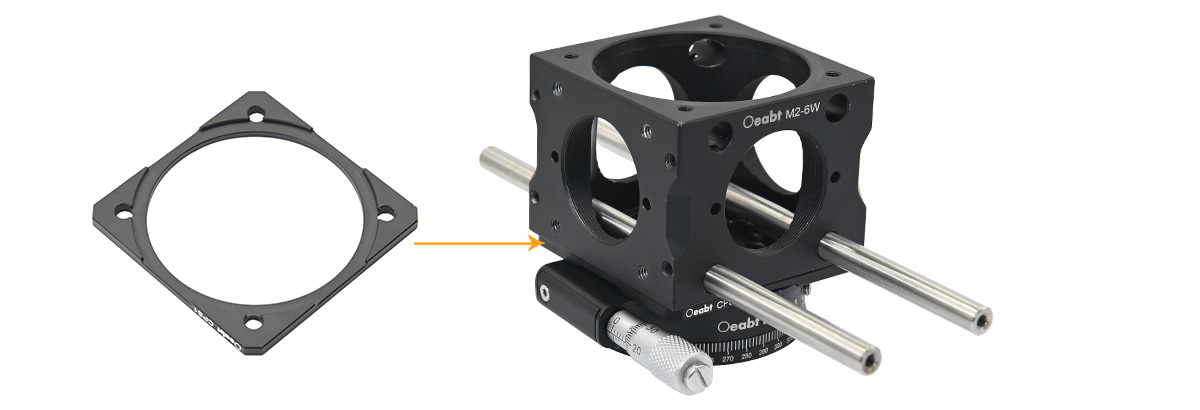

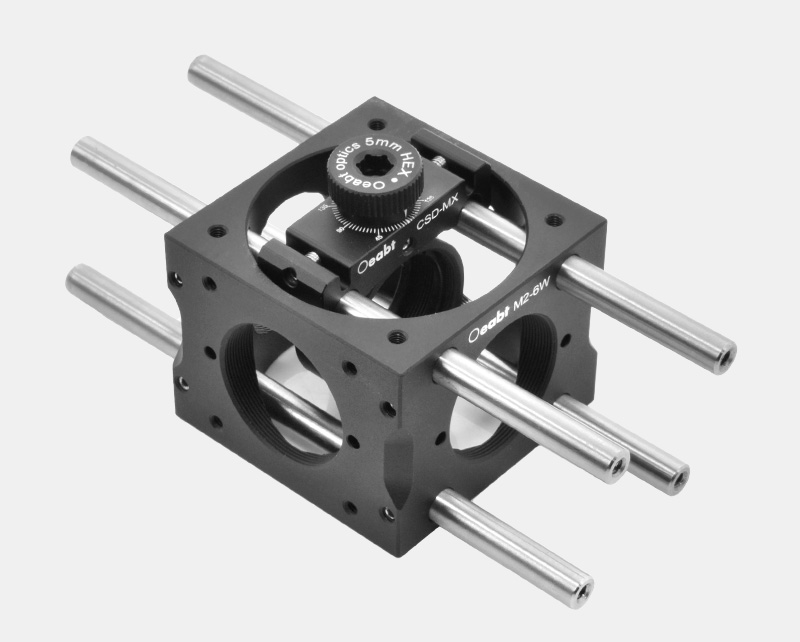

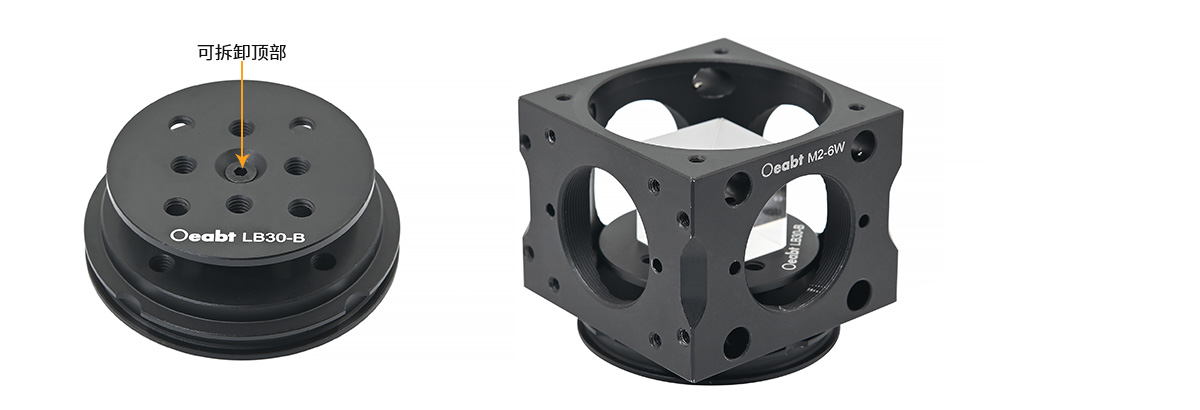

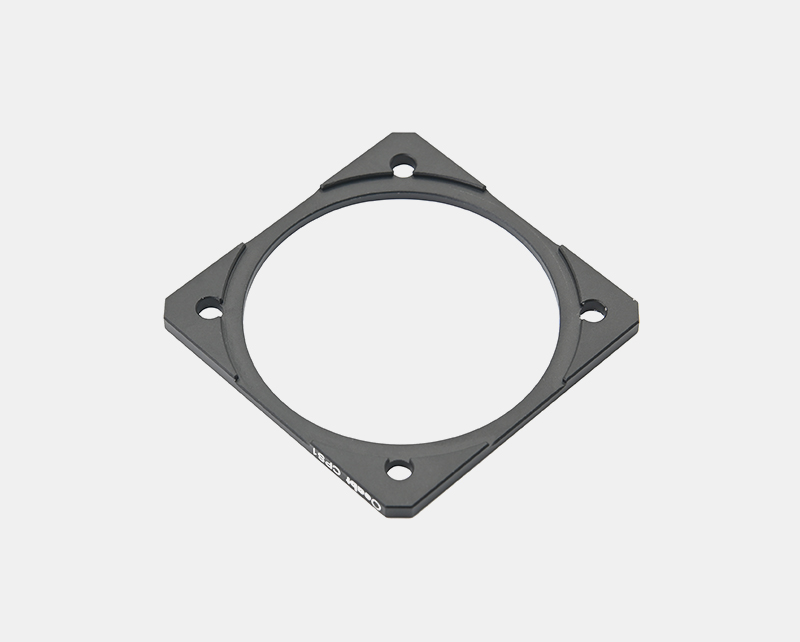

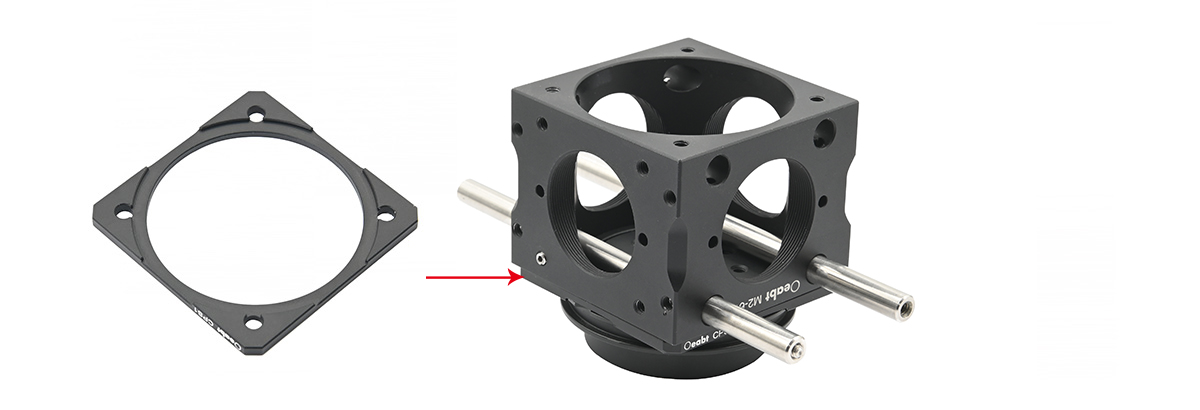

卡入式笼板安装在立方体内

型号
规格
工程图
对比
单价
发货日期
购物车

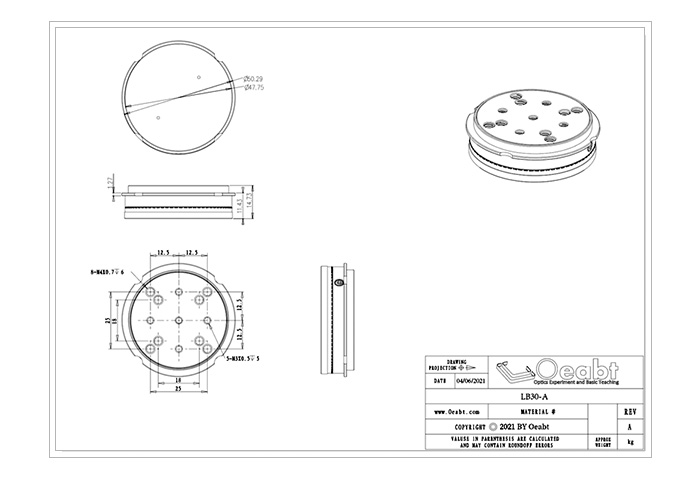

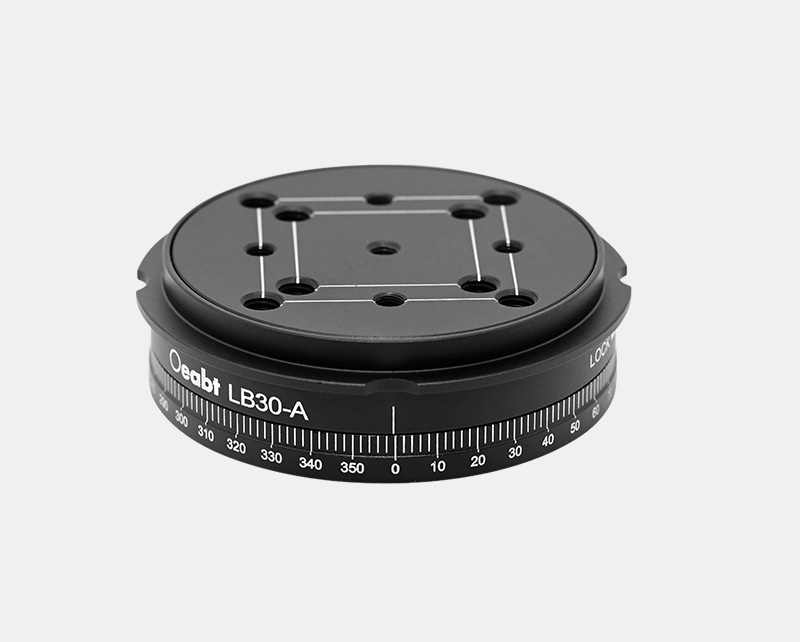

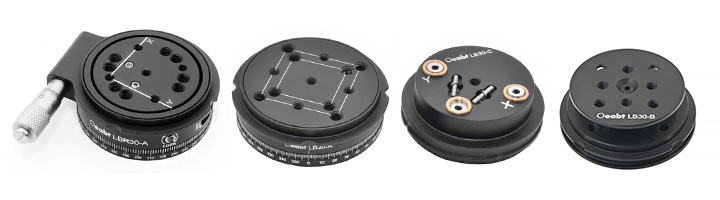

LB30-A 30mm笼式立方体旋转平台

兼容30mm笼式立方体; 可以在M2-4W和M2-6W立方体内以任意角度安装光学元件; LB30-A旋转台用于连续或精密的旋转调节; 附带4个M3帽头螺丝,用于固定至立方体上;

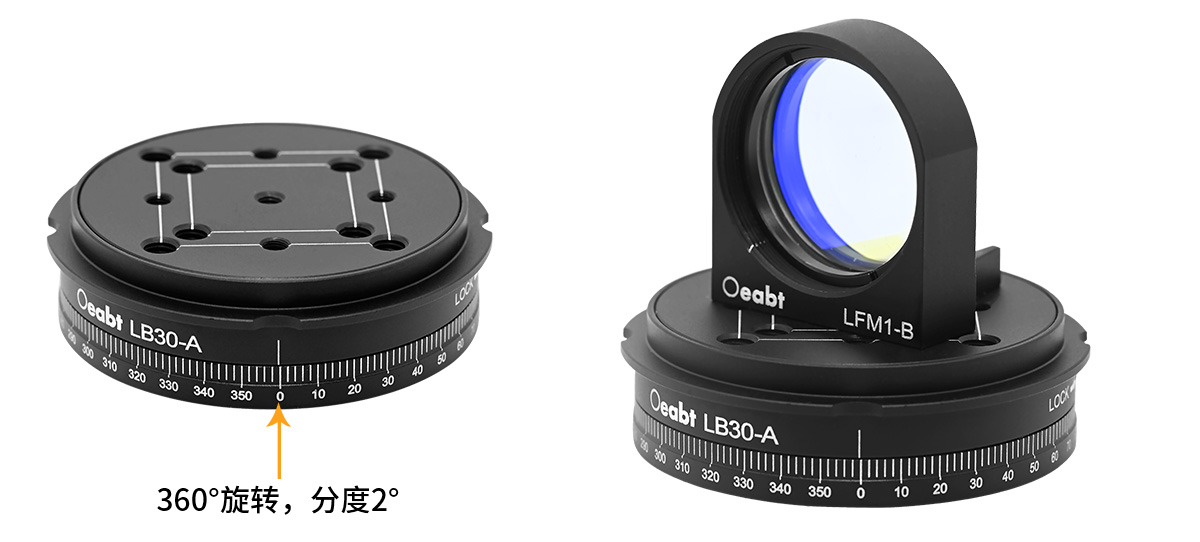

可安装在30mm笼式立方体的顶部或底部,能够用来将各种光学元件安装到笼式立方中。LB30-A立方体旋转平台是一种自由旋转平台,该平台可以自由旋转,同时具有360°的激光刻度,且有对准线,可实现精准读数。

型号
规格
工程图
对比
单价
发货日期
购物车

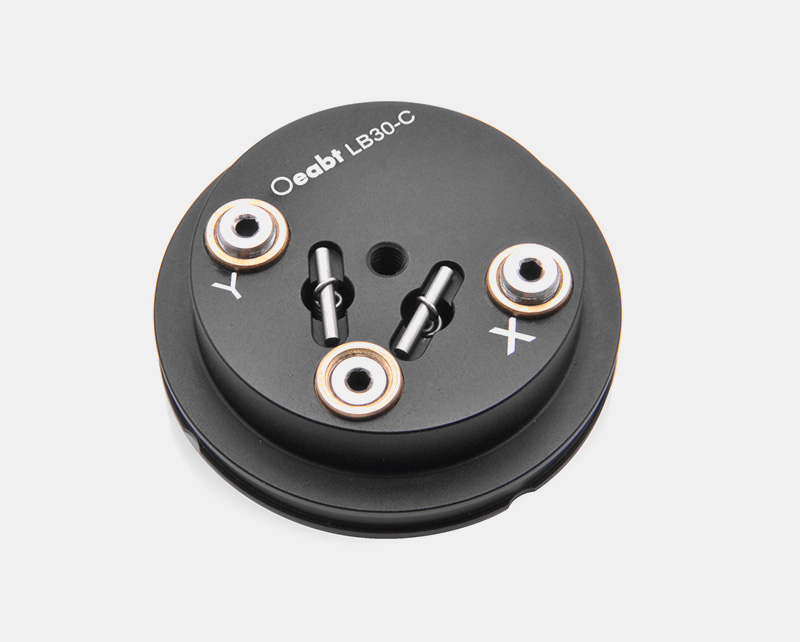

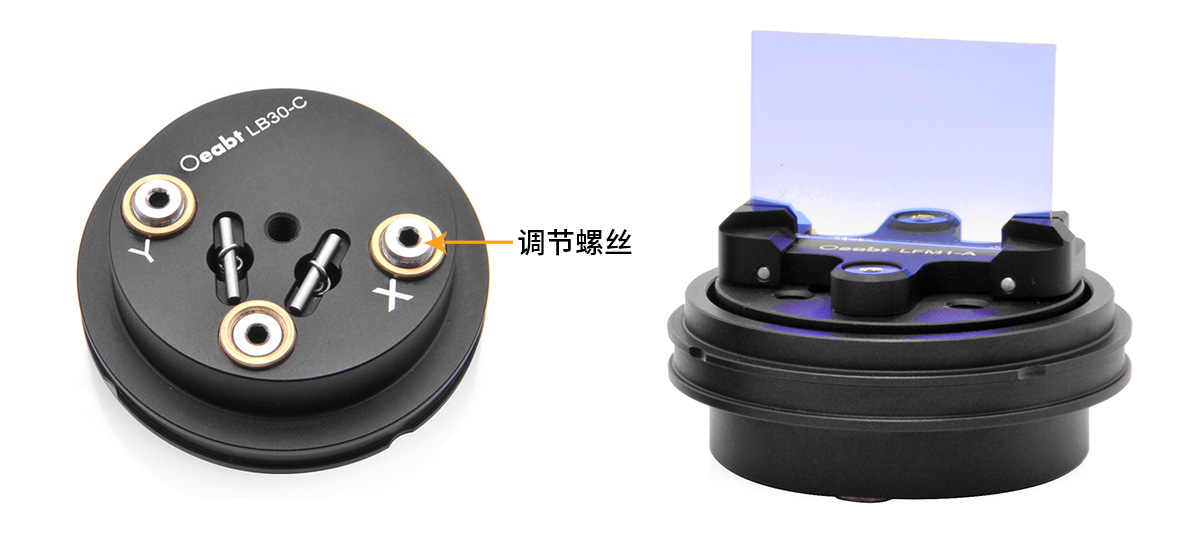

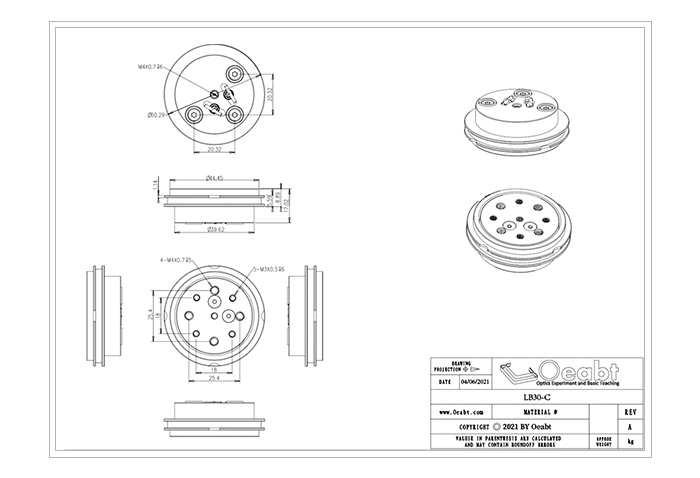

LB30-C 30mm笼式立方体倾斜平台

兼容30mm笼式立方体;

可以在M2-4W和M2-6W立方体内以任意角度安装光学元件;

LB30-C倾斜台用于±4°俯仰、倾斜调节和±2mm高度调节;

附带4个M3帽头螺丝,用于固定至立方体上;

可安装在30mm笼式立方体的顶部或底部,能够用来将各种光学元件安装到笼式立方中。LB30-C立方体倾斜平台是具有三个调节器 ,可以提供俯仰、滚动调节和Z方向平移。它可以实现了±4°俯仰/偏转调节以及±2mm的Z轴平移。平台底部具有一个M4螺孔,可以安装到接杆上。

型号
规格
工程图
对比
单价
发货日期
购物车
LBR30-A 旋转倾斜平台

兼容30mm笼式立方体;

可以在M2-4W和M2-6W立方体内以任意角度安装光学元件;

LBR30-A旋转倾斜台用于连续旋转、俯仰倾斜和±2mm高度调节;

附带4个M3帽头螺丝,用于固定至立方体上;

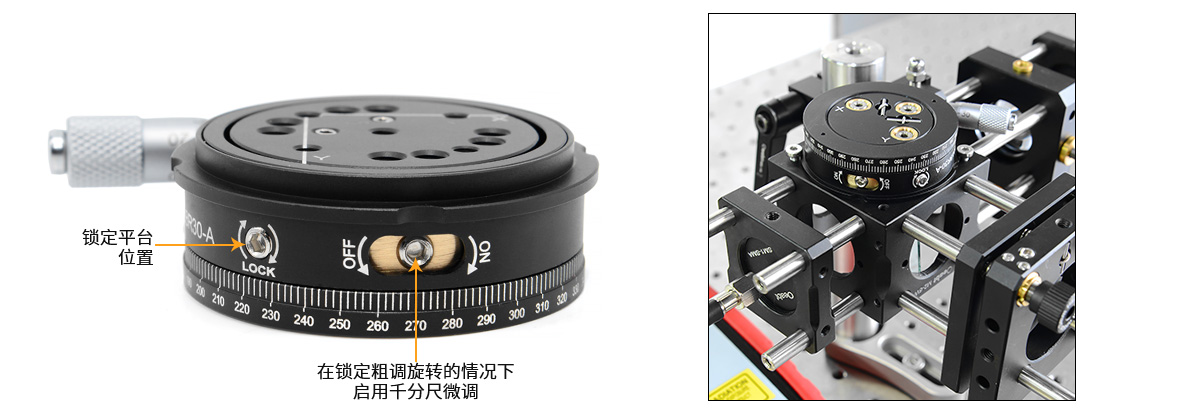

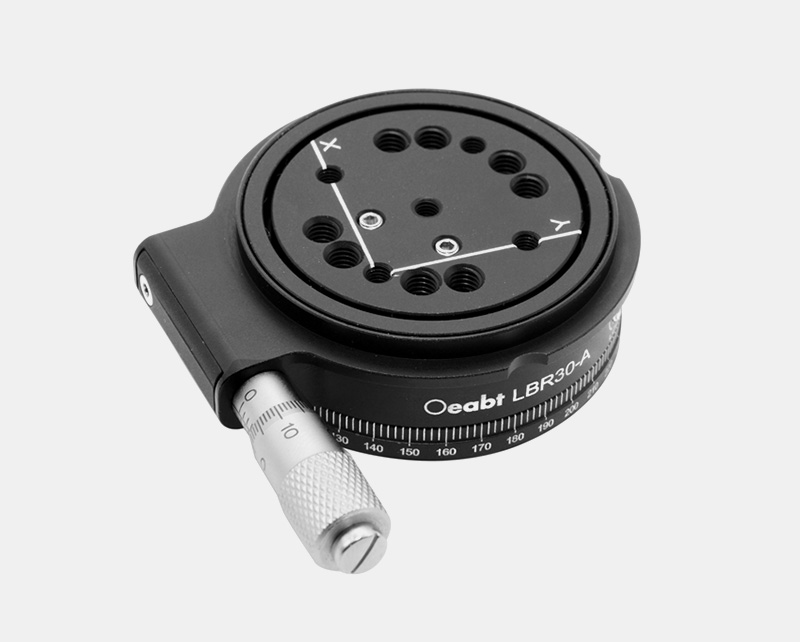

LBR30-A立方体旋转倾斜平台是一种自由旋转且可以进行俯仰、倾斜和高度调节的平台,该平台除了具备360°(分度2°)旋转调节外,还带±7°(游标分度5弧分)千分尺驱动的精密旋转。平台底部具有3个调节螺丝,可以进行±4°俯仰/倾斜和±2mm高度调节。平台侧面还带有两个六角螺丝。

型号
规格
工程图
对比
单价
发货日期
购物车

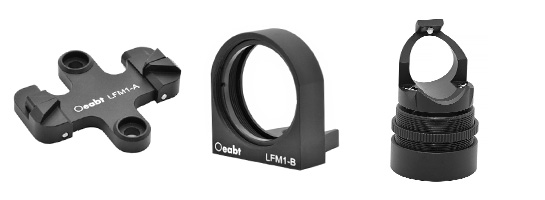

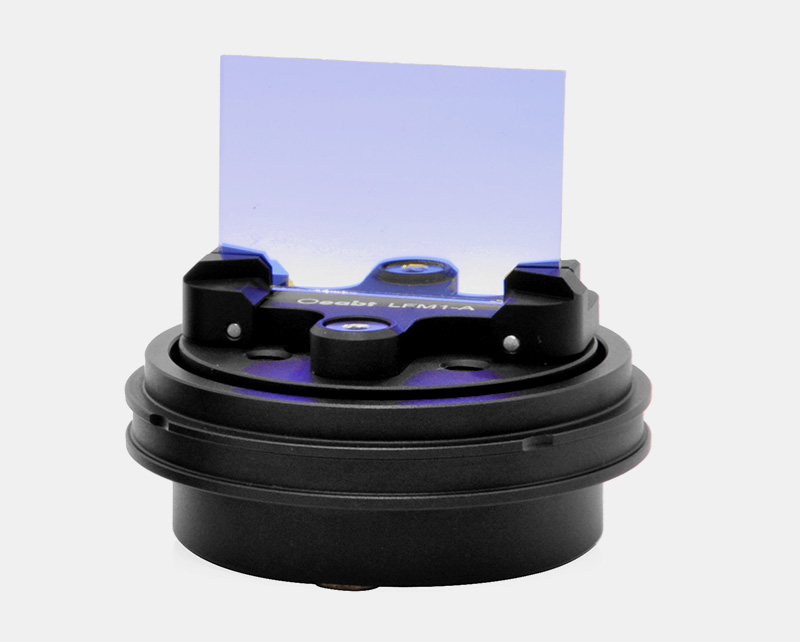

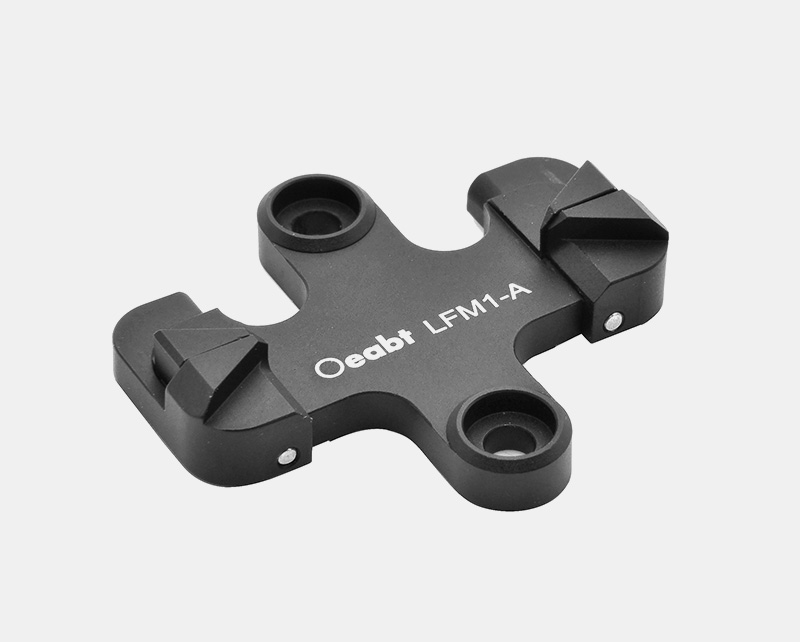

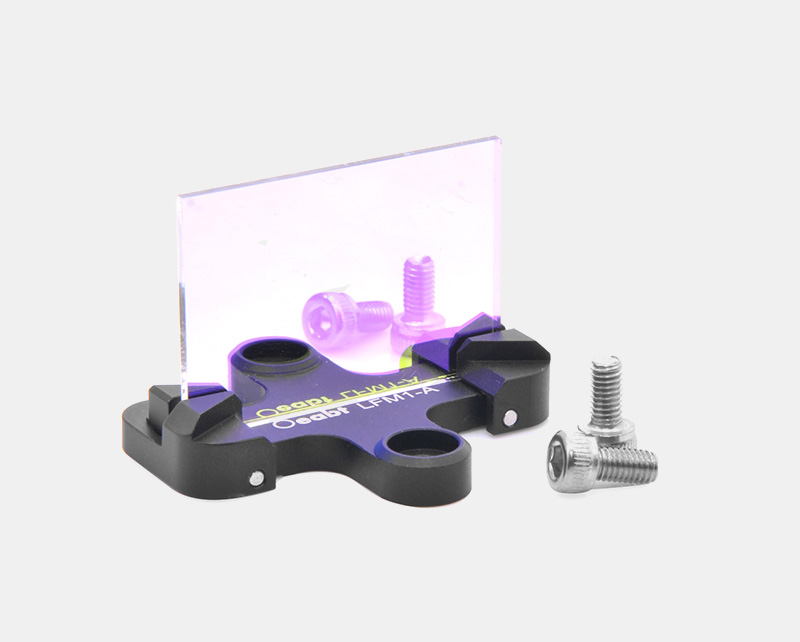

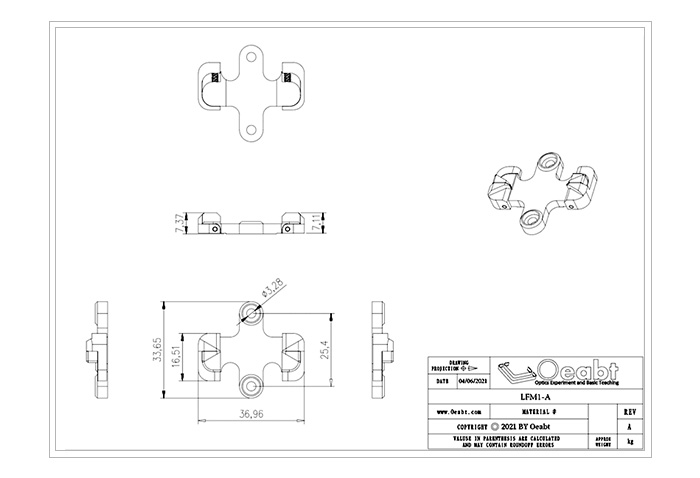

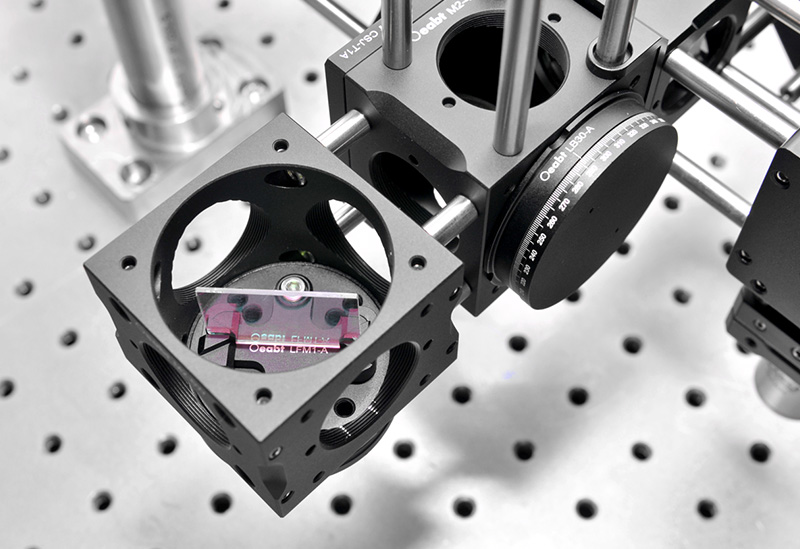

LFM1-A矩形安装架

兼容30mm笼式立方体;

夹持25-40mm宽度的二向色和其它滤光片;

可安装厚度≤2.7mm的滤光片;

在M2-4W立方内,可最高安装31mm的滤光片;而在M2-6W立方内,可安装最高为25mm的滤光片;

两个弹簧承载的压紧装置固定光学元件的位置;

附带2颗M3帽头螺丝;用于固定到平台上;

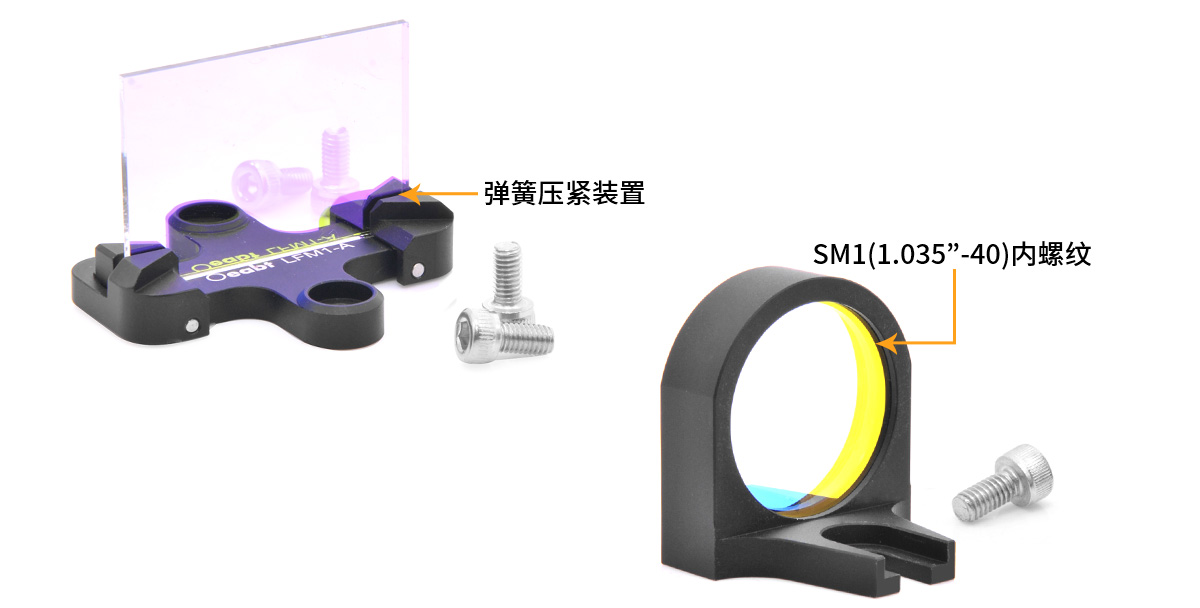

LFM1-A矩形滤光片架是专门为矩形滤光片而设计的,可安装厚度小于3mm,宽度在28-40mm的滤光片。需搭载在LB30-A或LB30-C平台上才能应用在笼式立方内,使用附带的螺丝将安装架固定到立方体平台上。

型号
规格
工程图
对比
单价
发货日期
购物车

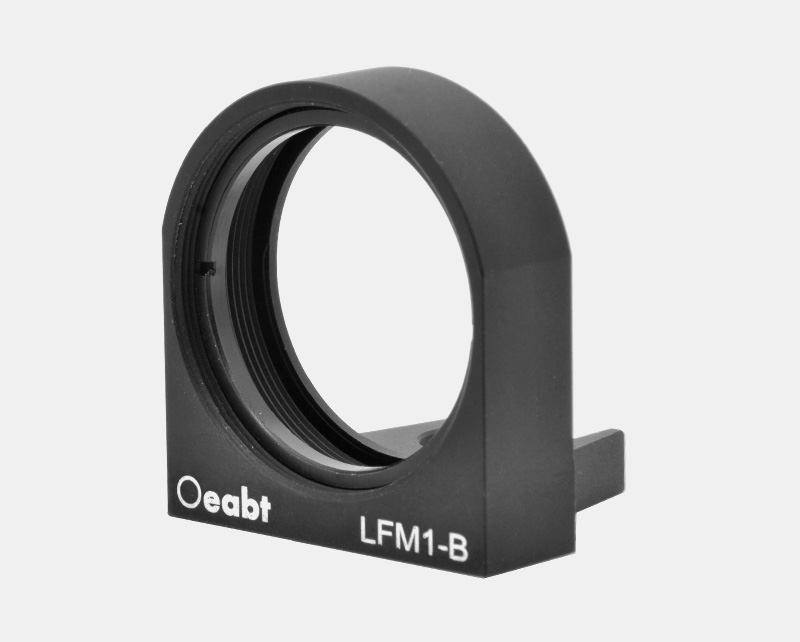

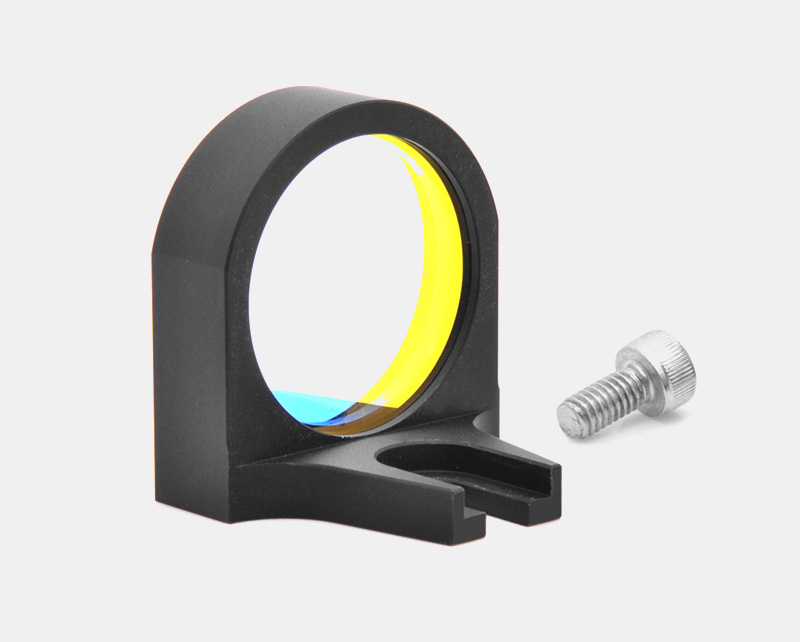

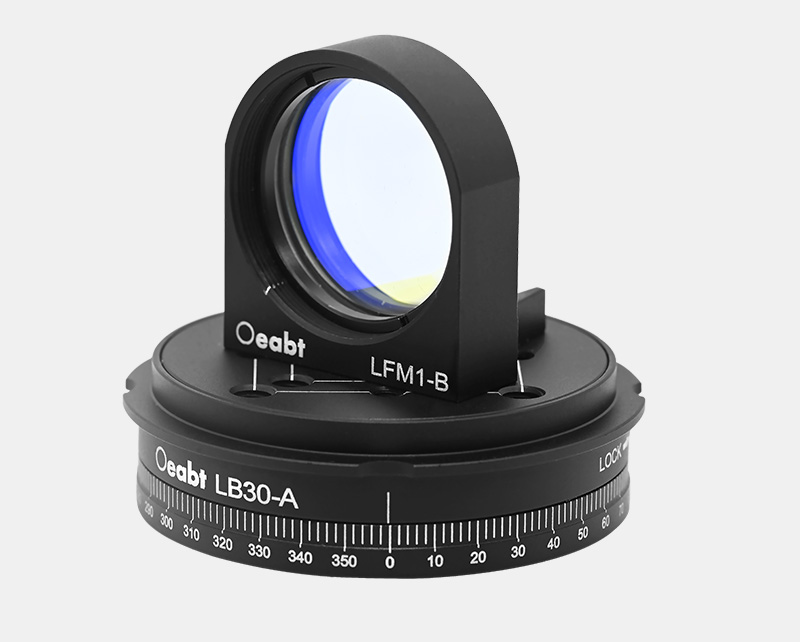

LFM1-B 圆形光元件安装座

兼容30mm笼式立方体,可搭配LB30-A或LB30-C平台应用在笼式立方内;

可安装最厚为6.2mm的Ø1英寸的光学元件;

SM1螺纹,附带1个CSK3卡环;

附带1颗M4帽头螺丝;用于固定到平台上;

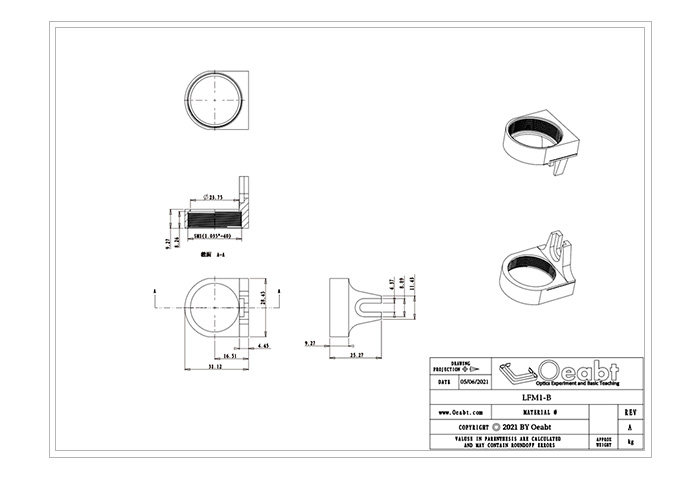

LFM1-B专为安装最厚为6.2mm的Ø1英寸光学元件而设计。需搭载在LB30-A或LB30-C平台上才能应用在笼式立方内,使用附带的螺丝将安装架固定到立方体平台上。

型号
规格
工程图
对比
单价
发货日期
购物车

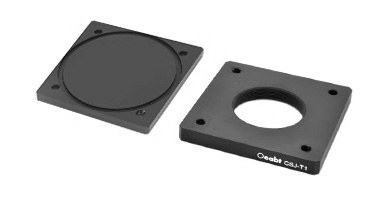

CSJ-T1 30mm立方体螺纹盖板

用于M2-4W和M2-6W笼式立方体的盖板;

可选用空白盖板或带SM1螺孔的盖板;

可在笼式立方体顶部或底部提供额外的SM1螺纹端口;

附带4个M3帽头螺丝,用于与立方体连接;

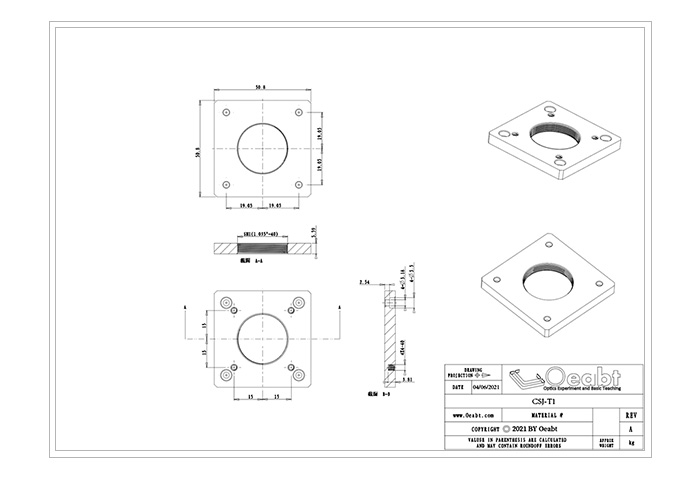

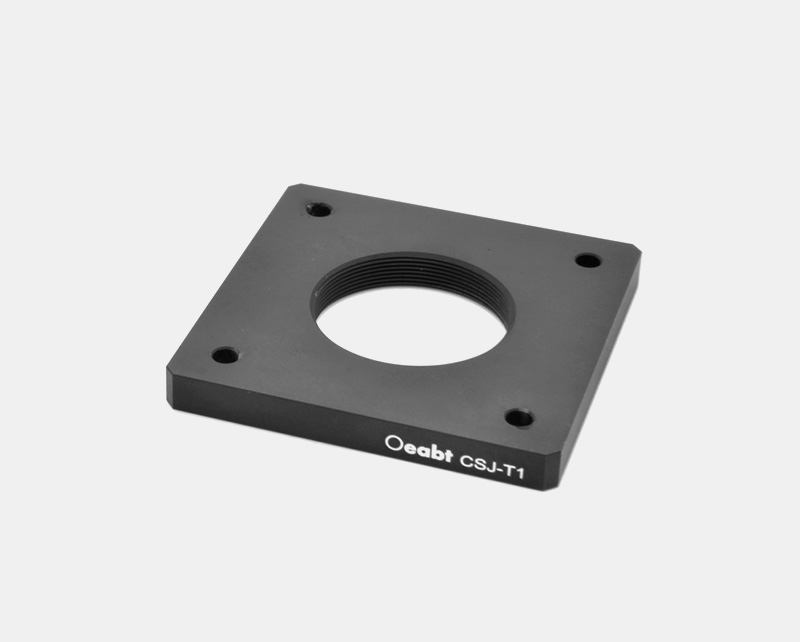

CSJ-T1螺纹盖板可以在M2-4W和M2-6W笼式立方体顶部或底部提供额外的SM1螺纹端口,盖板具有4个沉头孔,与笼式立方体对齐;附带4个M3帽头螺丝,用于与立方体连接。

型号
规格
工程图
对比
单价
发货日期
购物车

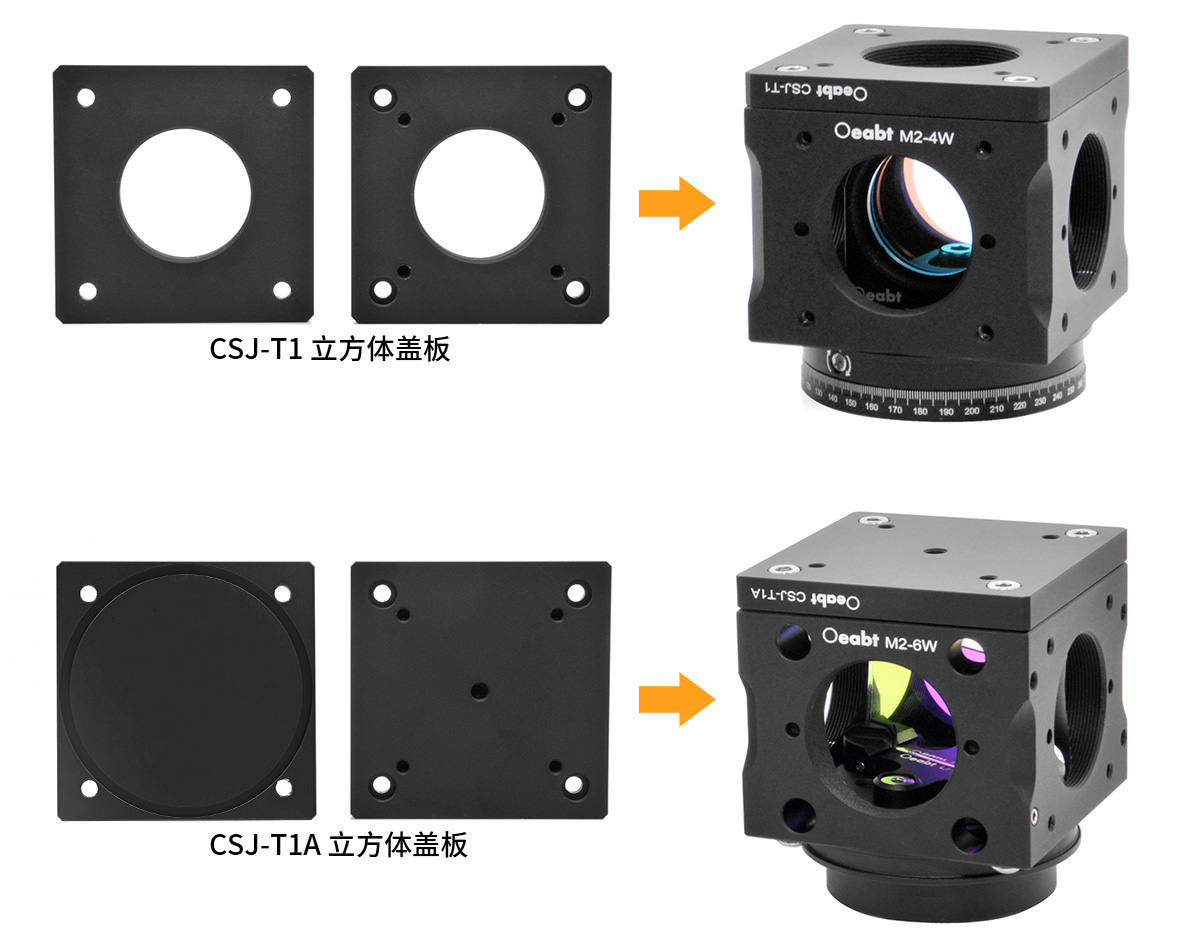

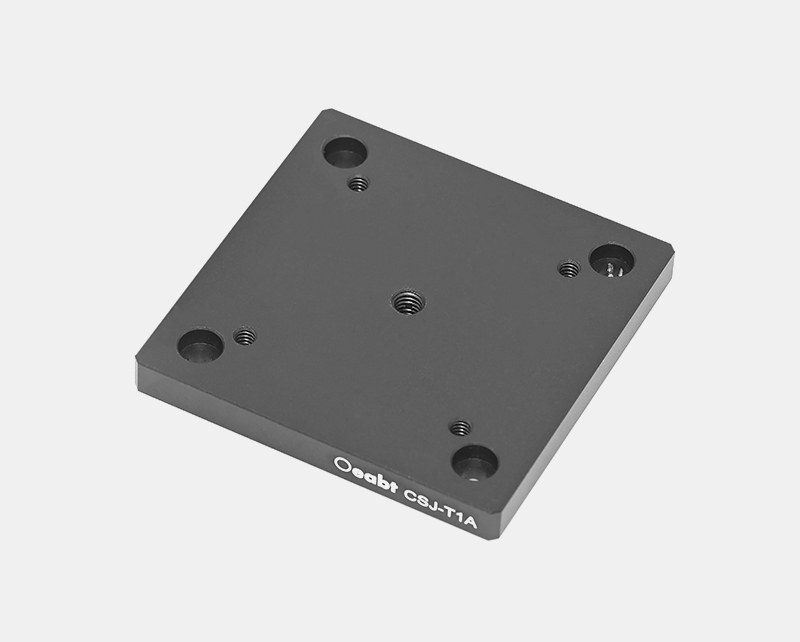

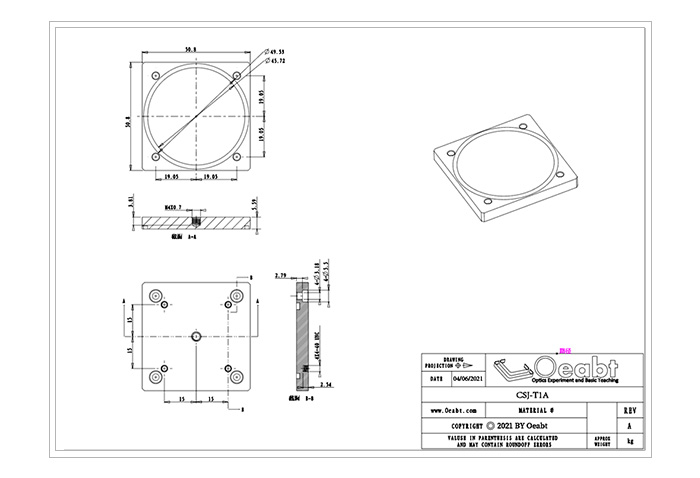

CSJ-T1A 30mm立方体垫圈盖板

用于M2-4W和M2-6W笼式立方体的盖板;

可选用空白盖板或带SM1螺孔的盖板;

可用在笼式立方体内形成一个遮光环境;

附带4个M3帽头螺丝,用于与立方体连接;

CSJ-T1A盖板在立方体内形成遮光环境,用于M2-4W和M2-6W笼式立方体。盖板具有4个沉头孔,与笼式立方体对齐;附带4个M3帽头螺丝,用于与立方体连接。

型号
规格
工程图
对比
单价
发货日期
购物车
