CSD-MX 卡入式旋转笼板

产品推荐

首页 > 产品中心 > 30mm笼式系统 > CSD-MX 卡入式旋转笼板
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

卡入式挠性夹持,无需拆散笼式系统结构就可以固定笼式部件;

360°旋转,用于同轴或离轴光学元件对准;

兼容30mm笼式系统;

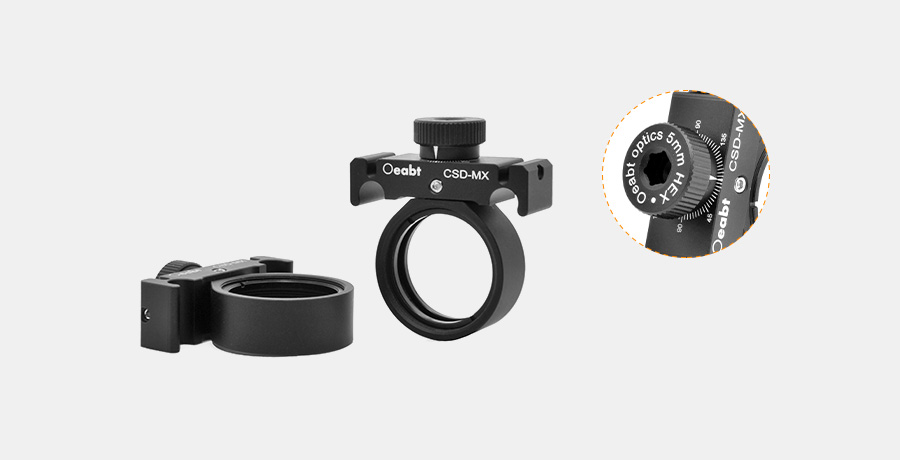

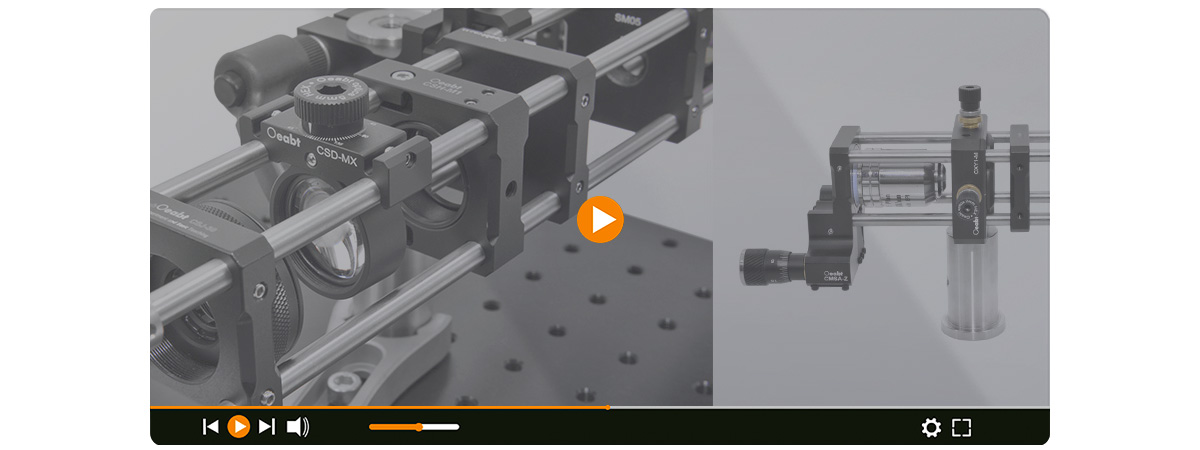

卡入式旋转笼板便于快速将Ø1英寸光学元件插入已有的30mm笼式系统。可以在30mm笼式系统中对光元件进行360°的手动旋转。
型号
CSD-MX
规格
40.7*12.0*46.0mm
安装孔
SM1(1.035”-40)内螺纹
夹孔间距
30*30mm
重量
20.0g
材质
7075铝合金

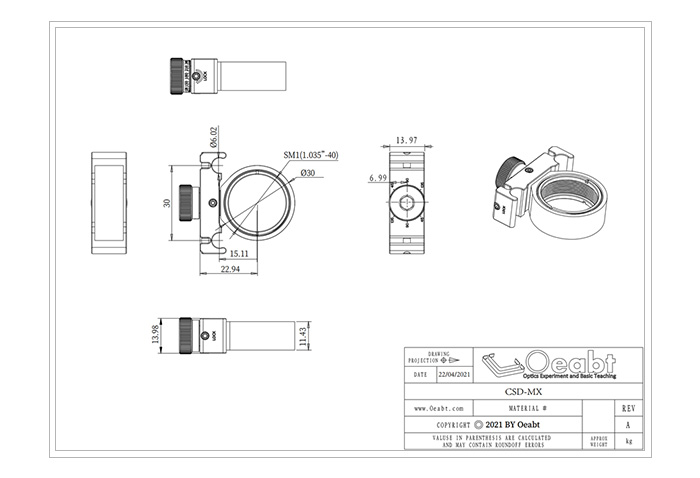

示意图
通用参数

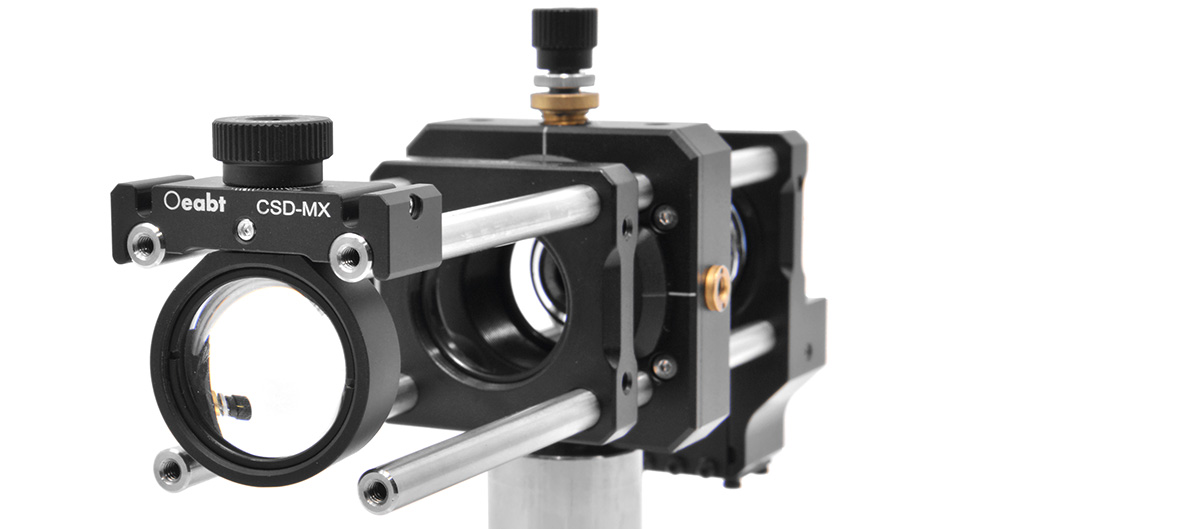

(1)CSD-MX卡入式笼板便于快速将Ø1英寸光学元件插入已有的30mm笼式系统。可以在30mm笼式系统中对光元件进行360°的手动旋转。

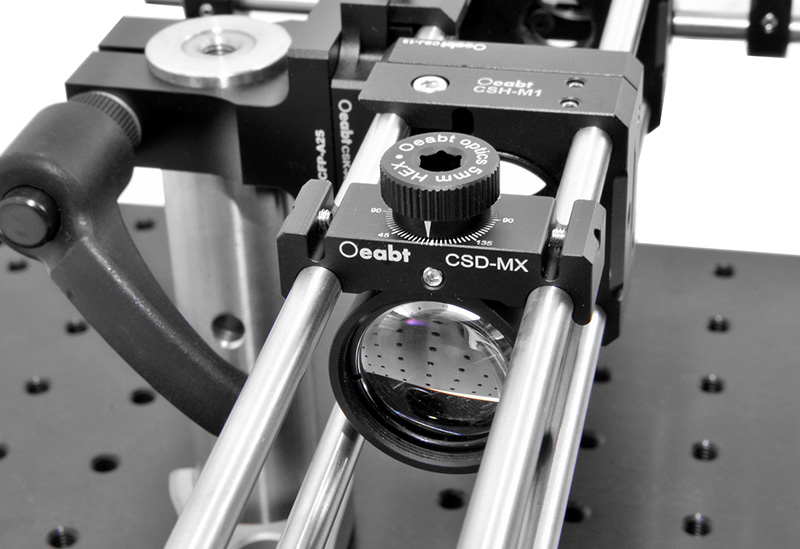

(2)将其插入30mm笼式系统时,先让光学元件主座垂直于光轴,然后将其卡入笼杆,再利用1.3mm六角扳手拧紧挠性夹具中的固定螺丝,并不会影响其他系统组件和对准。

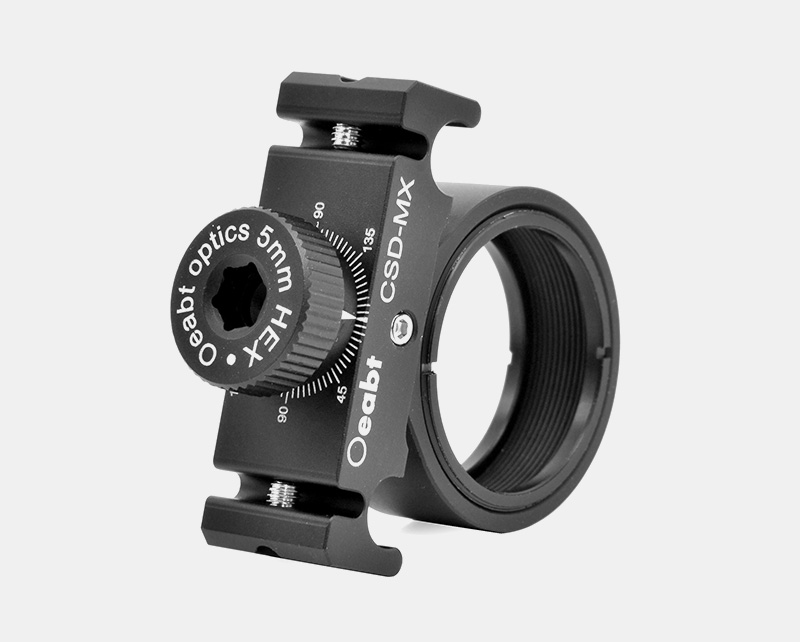

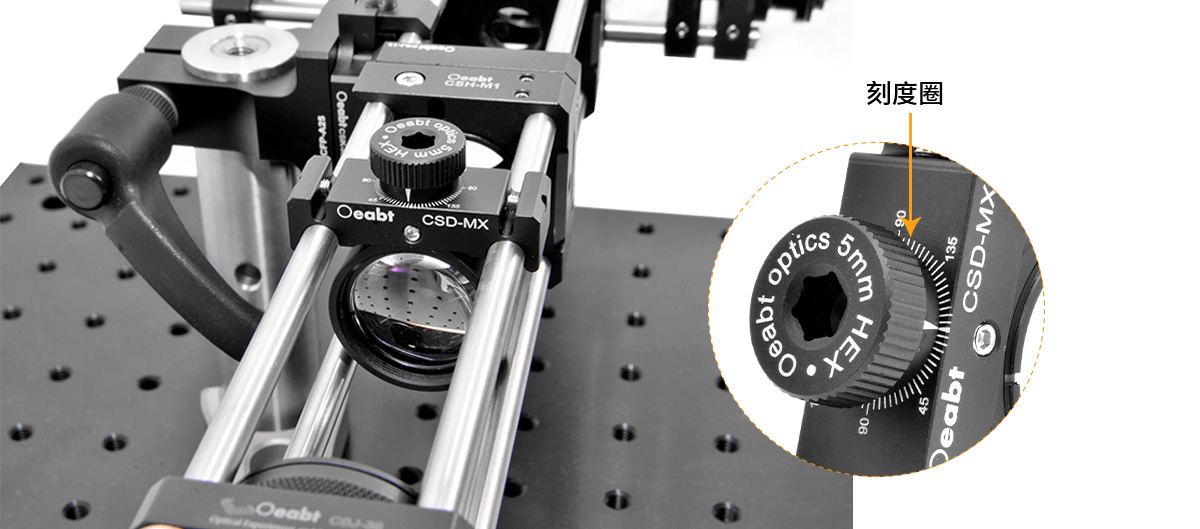

(3)光学元件通过滚花旋钮或5mm内六角进行旋转,光学元件安装座的转轴位置可以通过1.3mm六角锁定。挠性夹块座上每隔5°有一条刻线,与旋钮三角重合时可以读取光学元件的角度。请注意,当配合分束镜使用时,如果入射角为45°,通光孔径将会是一个椭圆,并且短轴长约为8mm。

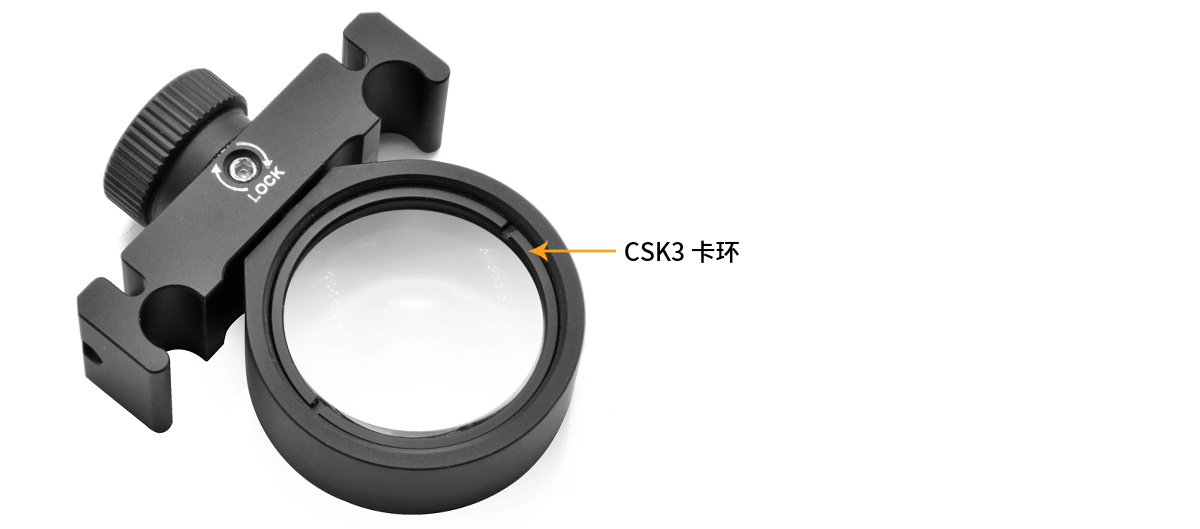

(4)SM1(1.035”-40)内螺纹安装孔,附带2个CSK3卡环。安装孔可安装Ø1英寸,最厚7mm的光学元件。(不建议装配其它套筒构件至安装座搭载使用,因其旋转挠性夹具设计,两者会卡住不能旋转角度,无法实现无缝衔接)。

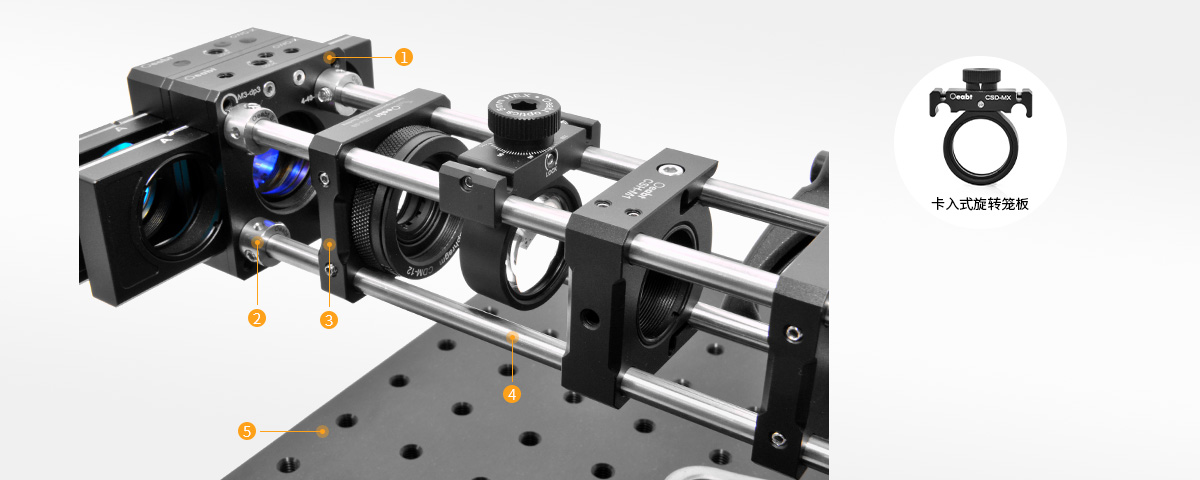

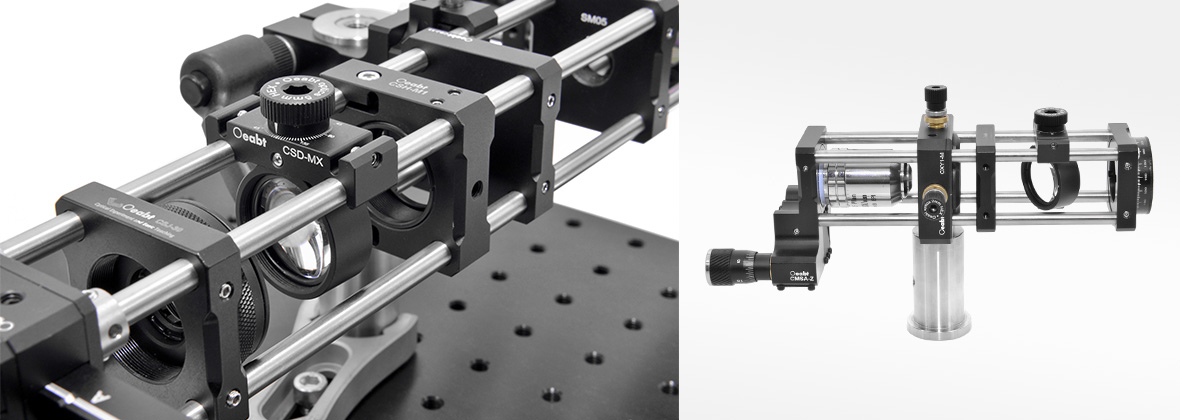

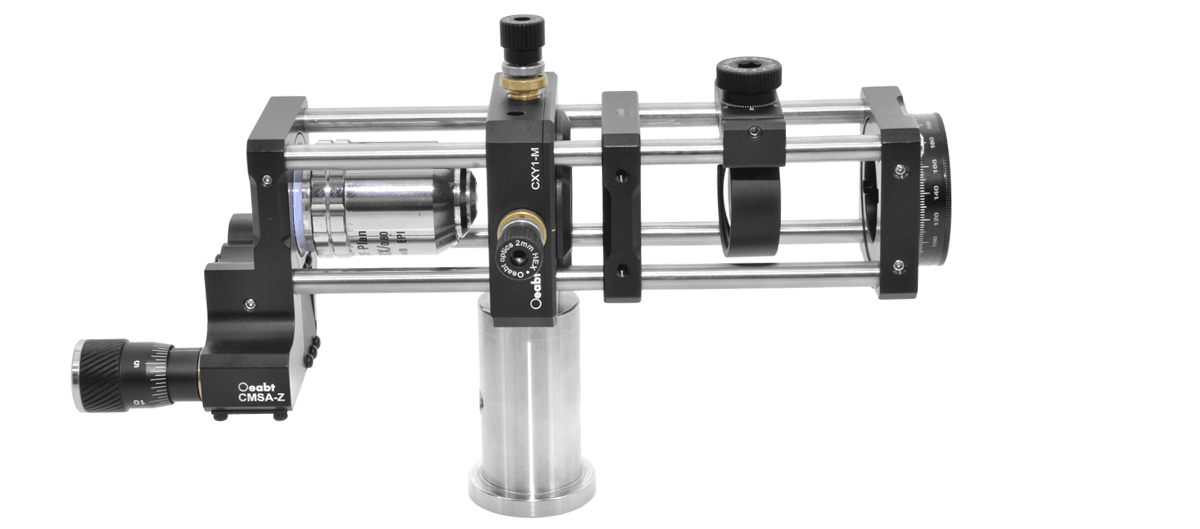

Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件,可通过安装接杆或透镜套管,可以将笼式系统集成到光学设备中去。

CSD-MX 卡入式旋转笼板

挠性夹持机制,无需拆散笼式系统结构就可以固定笼式部件;

360°旋转,用于同轴或离轴光学元件对准;

SM1(1.035”-40)内螺纹安装孔,附带2个CSK3卡环;

兼容Ø1英寸或Ø25mm,最厚为7mm的光学元件;

兼容30mm笼式系统;

卡入式笼板便于快速将Ø1英寸光学元件插入已有的30mm笼式系统。可以在30mm笼式系统中对光元件进行360°的手动旋转。

型号
规格
工程图
对比
单价
发货日期
购物车
