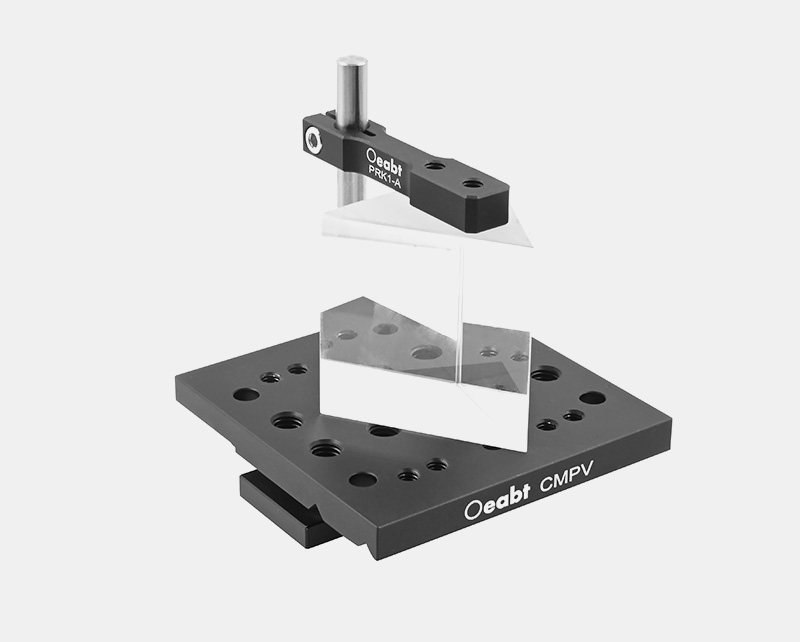

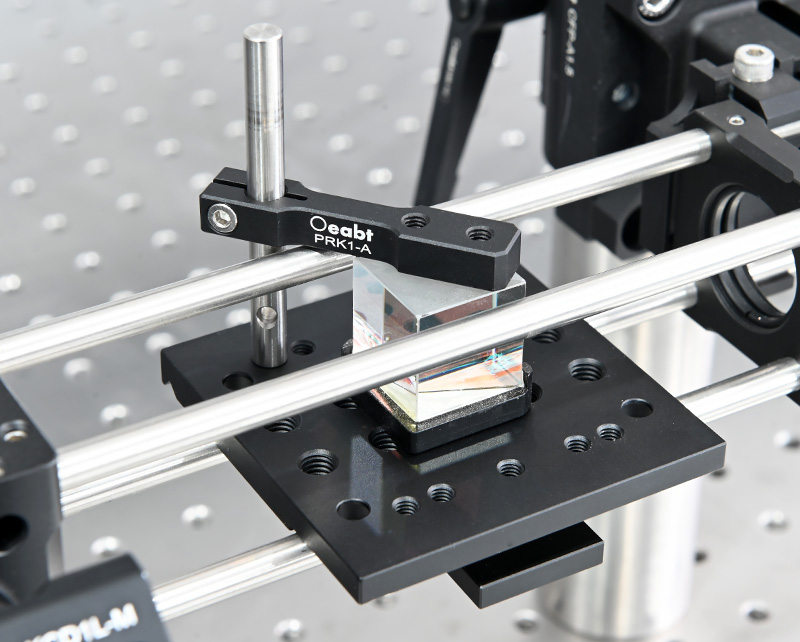

CMPV-K1 笼式装配平台

产品推荐

首页 > 产品中心 > 30mm笼式系统 > CMPV-K1 笼式装配平台
参数规格 技术说明 组装 应用举例 工程图下载
产品说明

光学元件安装座,兼容30、60mm笼式系统

压臂提供夹持力,可夹持高度≤53mm的光元件;

台面M4/M6多螺孔阵列;

底部的旋钮用于平台位置锁定;

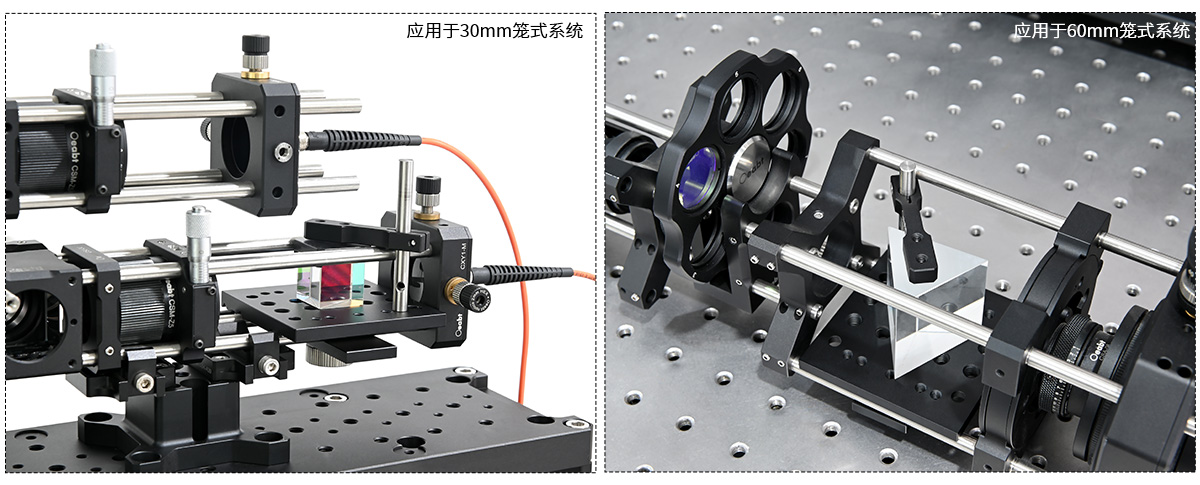

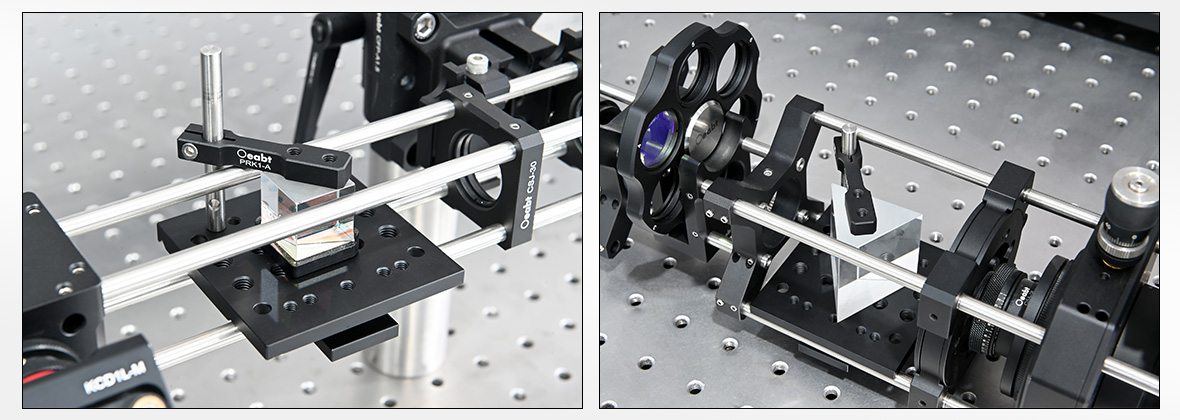

CMPV平台具有通用的M4、M6和M4沉孔阵列,安装板的底面具有两个V形槽,与30/60mm笼式系统兼容,通过手拧旋钮锁紧底板,固定在笼杆上的位置。

型号 CMPV-K1
组合款 CMPV装配平台&PRK1-A压臂
夹持高度 高度≤53mm

型号 CMPV 笼式装配平台
规格 66.8*67.3*23.6mm
台面尺寸 66.8*67.3mm

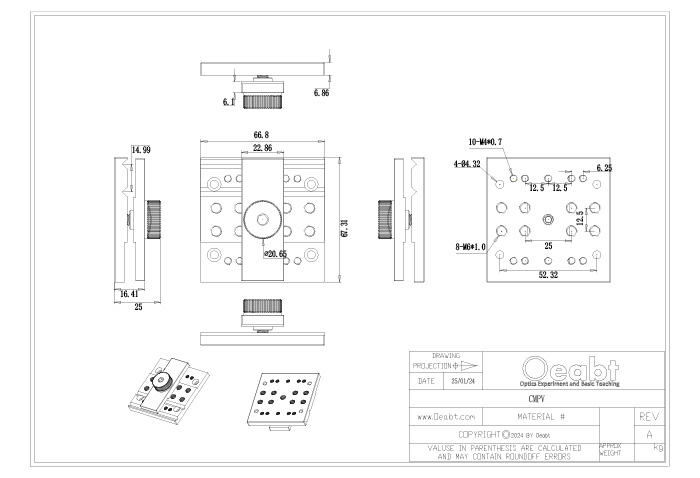

螺孔类型 M4*10处,M4*4处(沉头孔)M6*8处
重量 107.7g

型号 PRK1-A Ø6mm压臂
接杆高度 60.0mm
夹持高度 ≤53mm
螺纹类型 M4
重量 20.0g

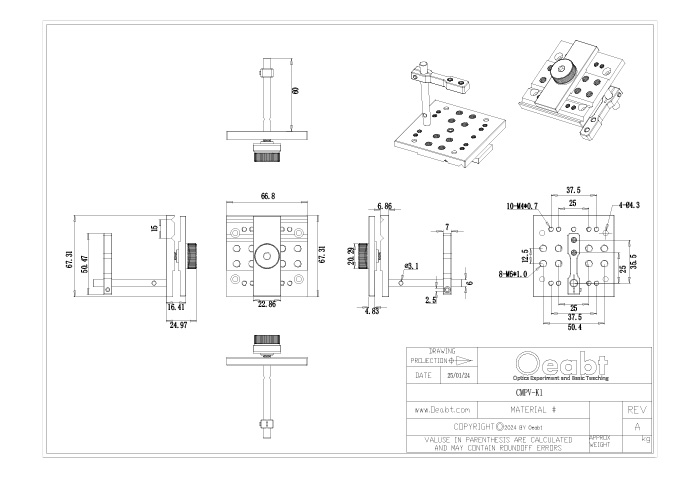

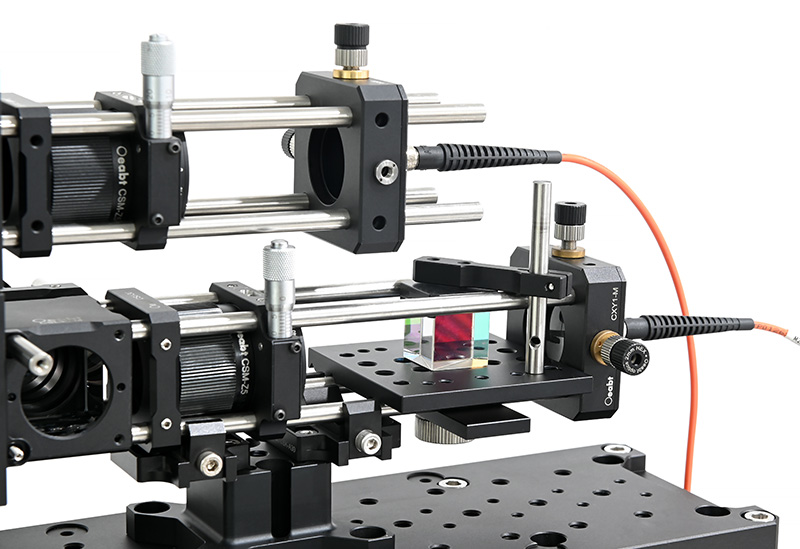

示意图
通用参数

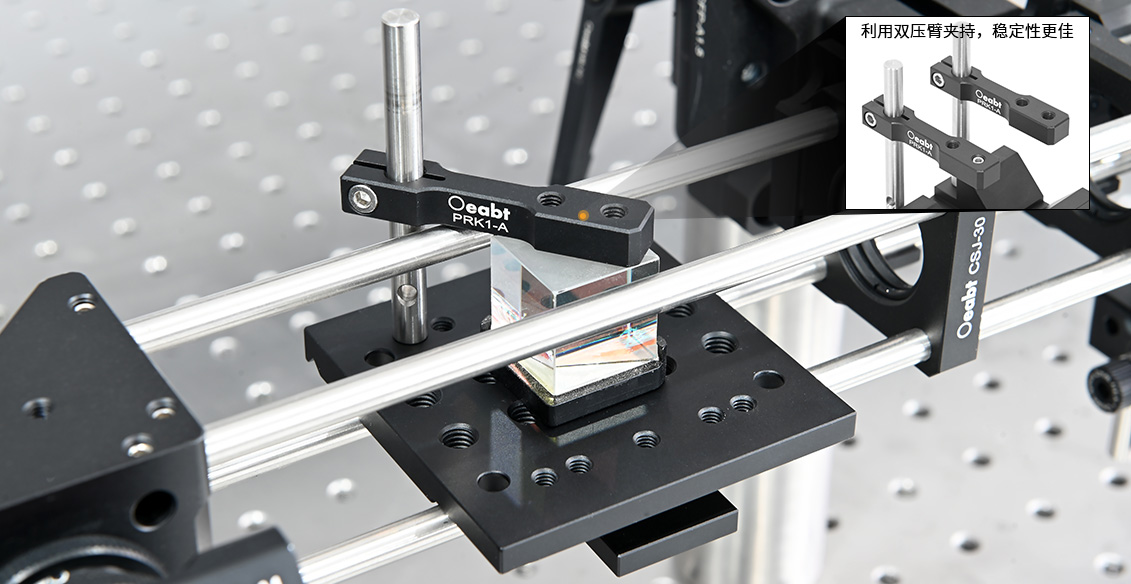

(1)CMPV平台具有通用的M4、M6和M4沉孔阵列,安装板的底面具有两个V形槽,与30/60mm笼式系统兼容,通过手拧旋钮锁紧底板,固定在笼杆上的位置。通过压臂上带2.0mm六角的尼龙顶丝将光学元件固定到平台。

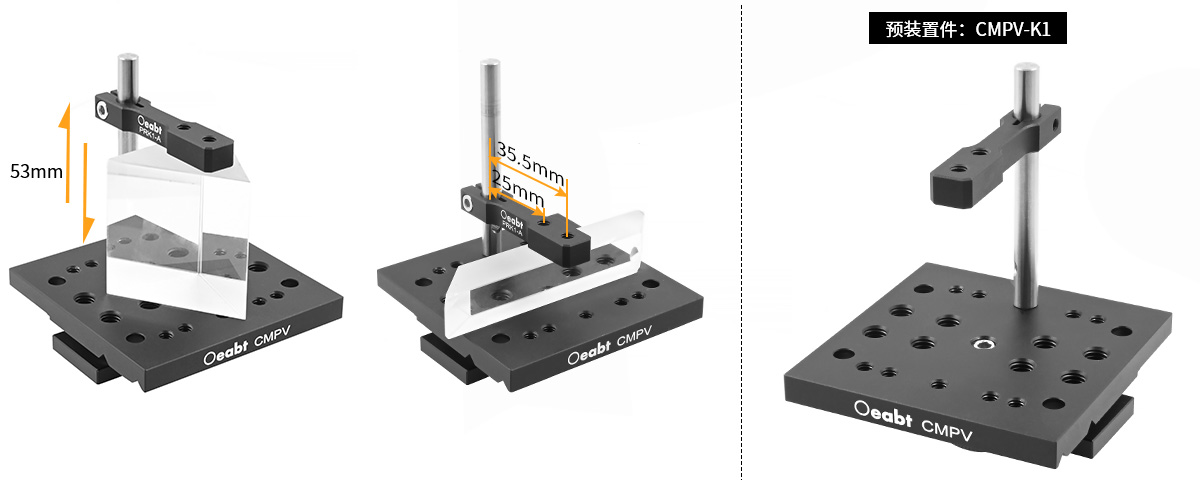

(2)PRK1-A压臂使用挠性机制固定在接杆上,通过2.5mm六角扳手锁定。PRK1-A在单独使用时可夹持最高为53mm的光学元件,且接杆中心和尼龙顶丝中心第一处的距离25mm,第二处为35.5mm。

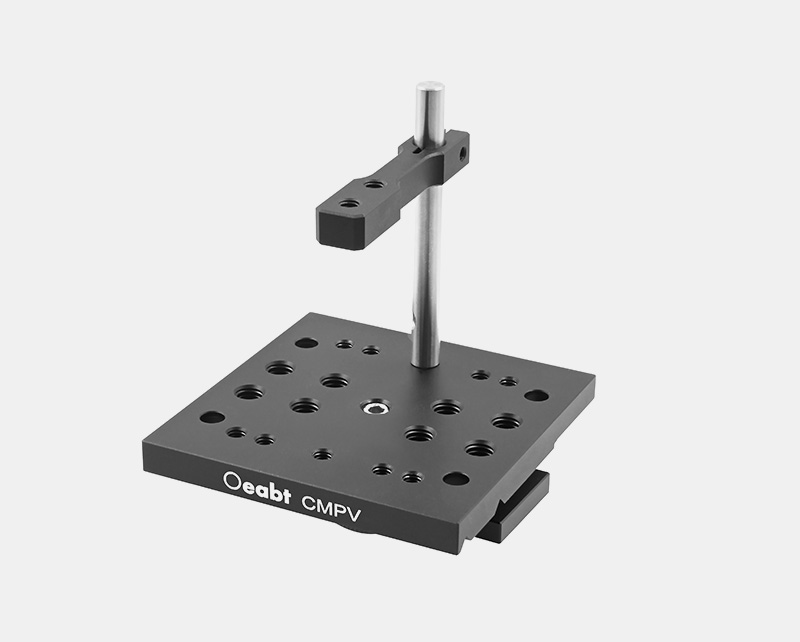

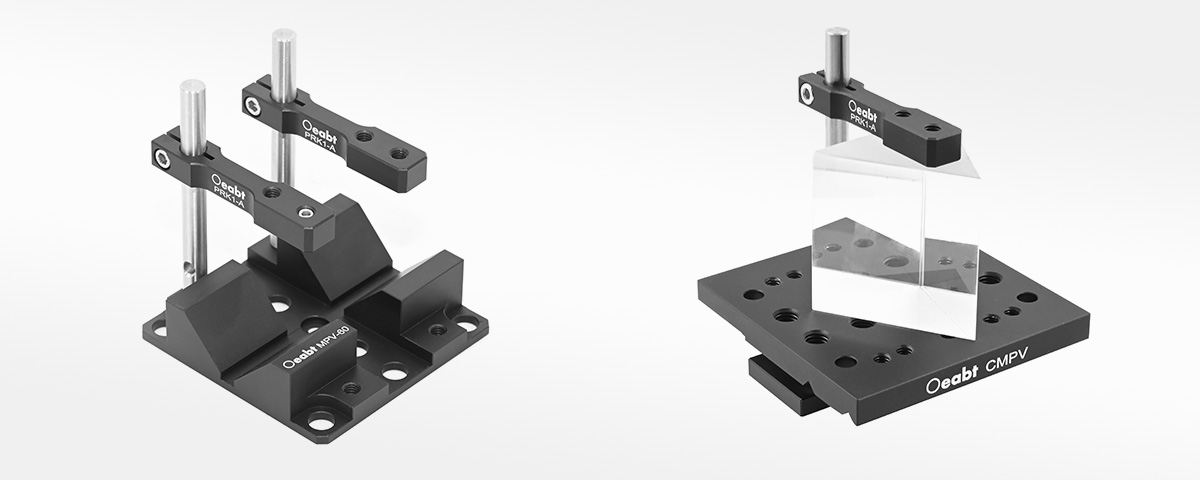

CMPV-K1 笼式装配平台套件

光学元件安装座,兼容30、60mm笼式系统

压臂提供夹持力,可夹持高度≤53mm的光元件;

台面M4/M6多螺孔阵列;

底部的旋钮用于平台位置锁定;

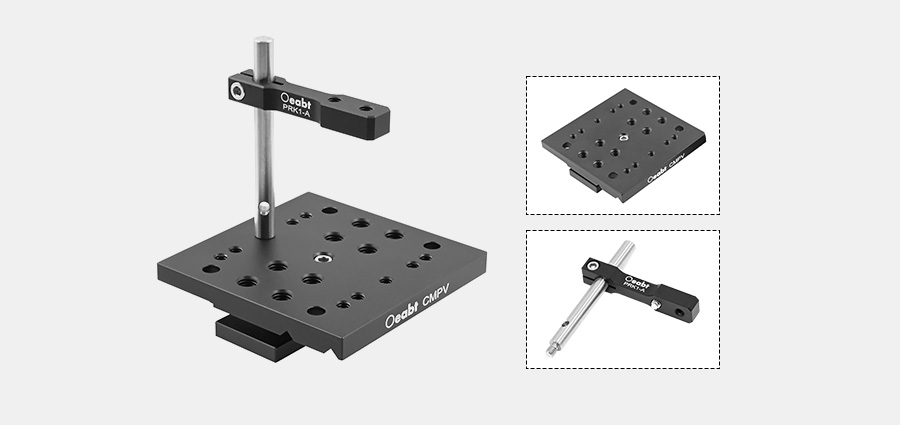

套件:CMPV装配平台+PRK1-A压臂

套件组合:CMPV装配平台+PRK1-A压臂

型号
规格
工程图
对比
单价
发货日期
购物车

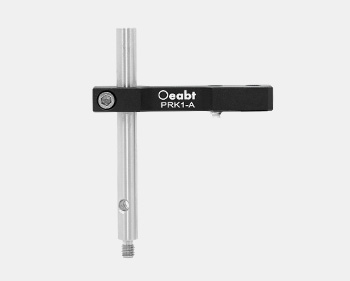

PRK1-A Ø6mm压臂

接杆Ø6mm,接杆底部M4螺纹;

提供夹持力,用于带平台的调整架;

PRK1-A65压臂可夹持最大52.5mm的光学元件;

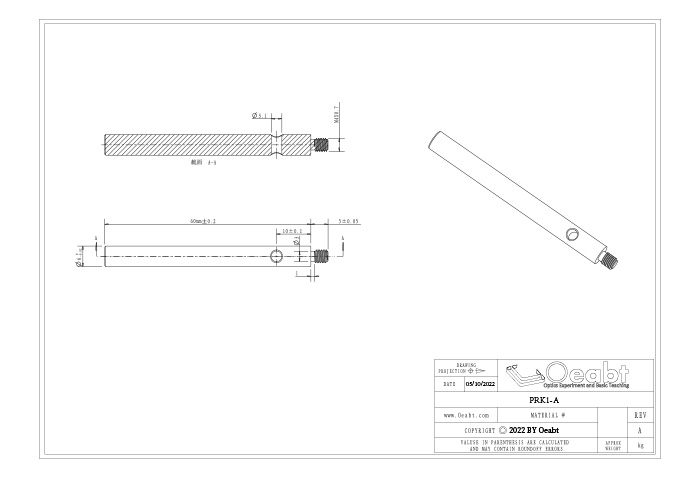

PRK1-A兼容可夹持最高53mm的光学元件,接杆Ø6*60mm,M4螺纹,螺牙长5mm。且接杆中心和尼龙顶丝中心的距离为25mm和35.5mm,2处尼龙顶丝之间间距10.5mm。

型号
规格
工程图
对比
单价
发货日期
购物车

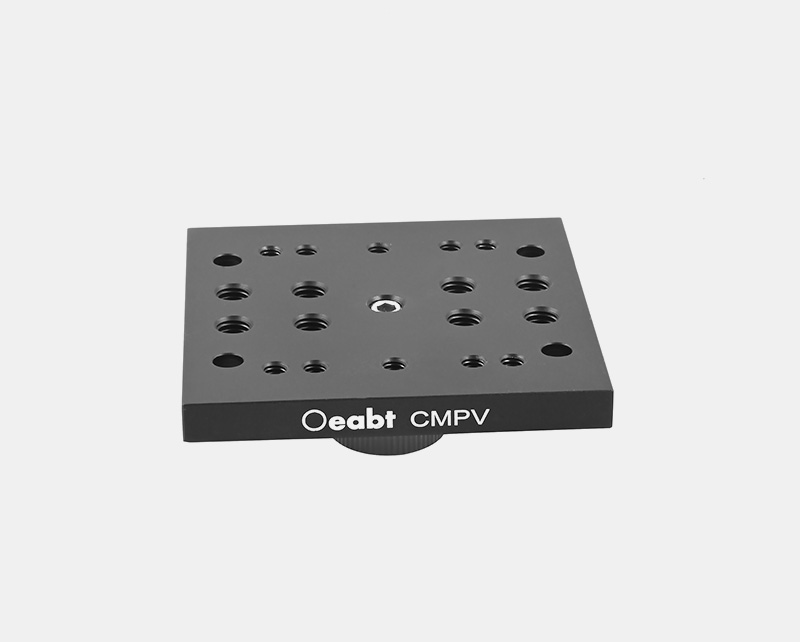

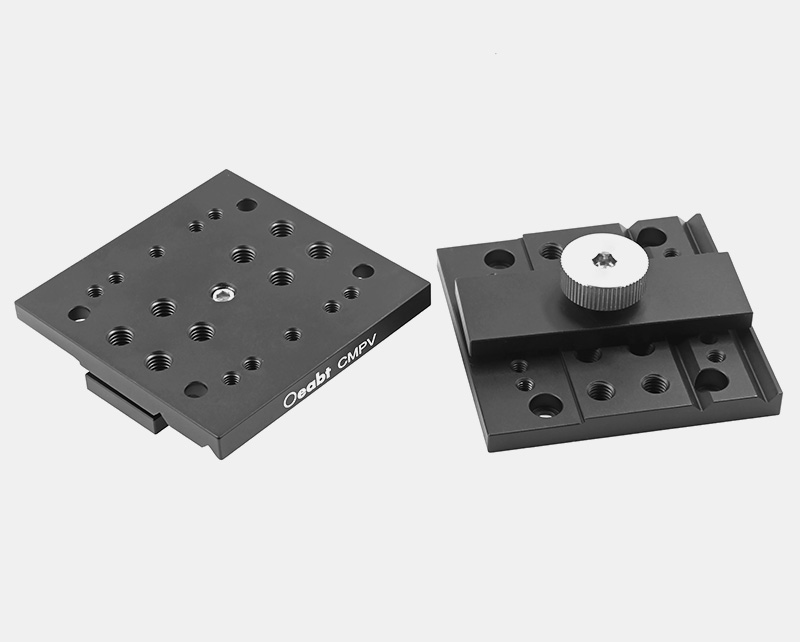

CMPV 笼式装配平台

光学元件安装座,兼容30、60mm笼式系统

压臂提供夹持力,可夹持高度≤53mm的光元件;

台面M4/M6多螺孔阵列;

底部的旋钮用于平台位置锁定;

CMPV平台具有通用的M4、M6和M4沉孔阵列,安装板的底面具有两个V形槽,与30/60mm笼式系统兼容。

型号
规格
工程图
对比
单价
发货日期
购物车
