产品说明

• 带SM2（2.035”-40）内外螺纹；

• 圆环调节孔径：Ø1.4mm-25.0mm；

• 黑色弹性钢制叶片；

• 侧面紧定机制；

• 兼容CSJ-60螺纹笼板；

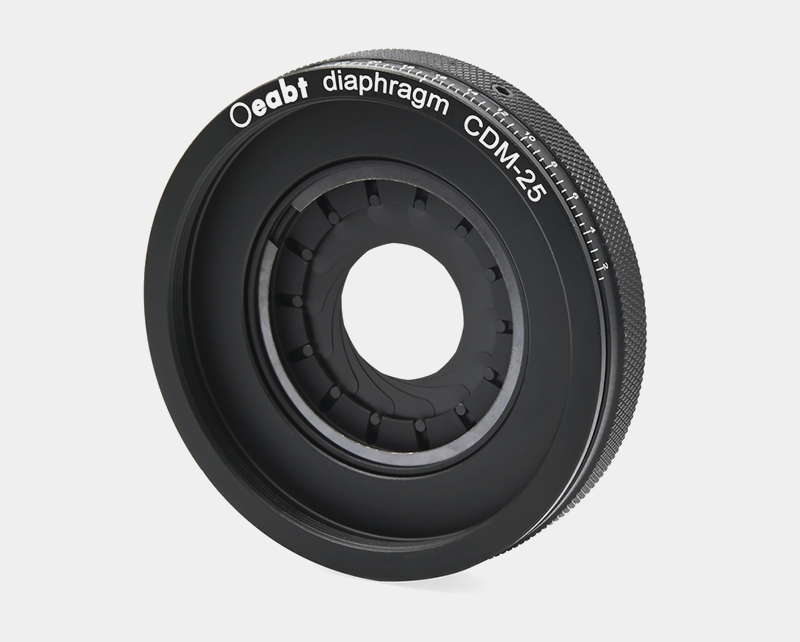

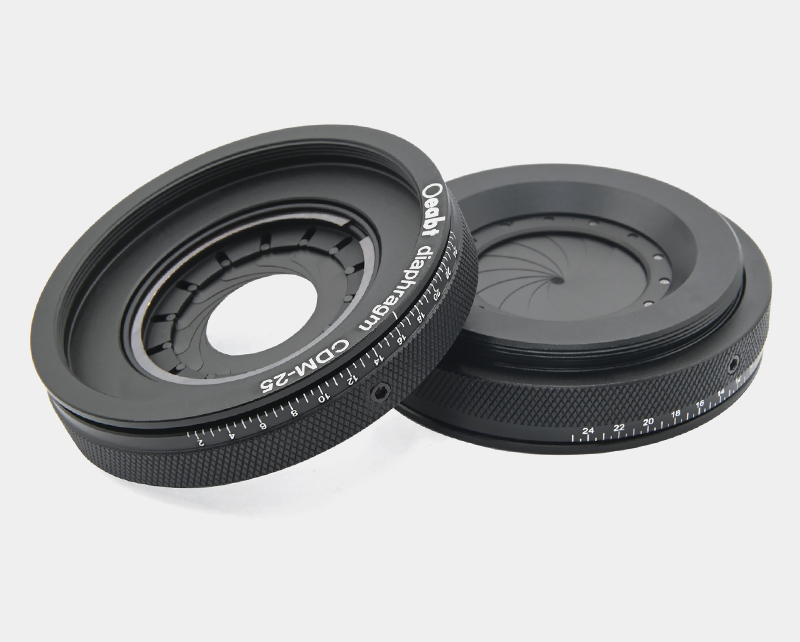

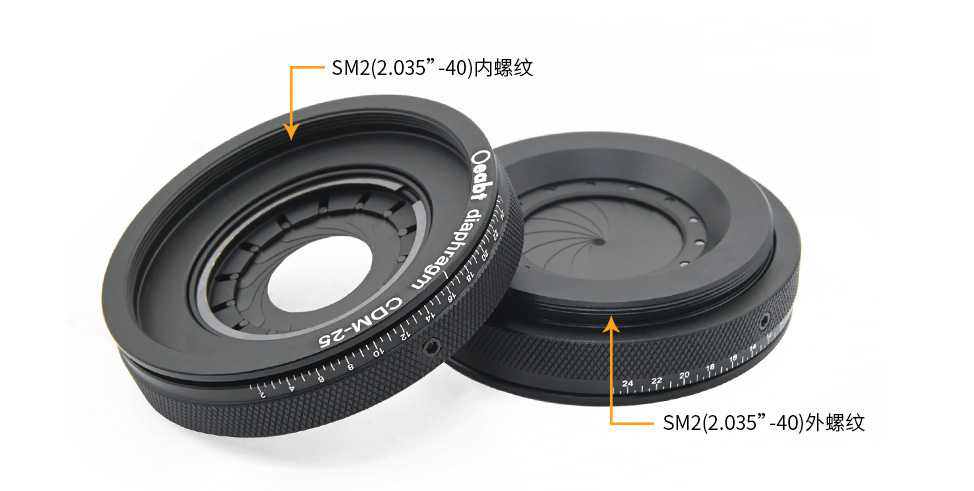

CDM-25环驱动可调光阑采用SM2（2.035”-40）螺纹设计，能够兼容我们的Ø2英寸透镜套筒、60mm笼式系统等SM2螺纹配件。该光阑一侧为外螺纹，另一侧为内螺纹，使得它可以方便地与标准Ø2英寸透镜套筒或60mm笼板组件结合，快速集成到现有的光学系统中。

型号	CDM-25
规格	Ø60.0*14.8mm
调节孔径	Ø1.4-25mm
螺纹类型	SM2（2.035”-40）内外螺纹
重量	50.6g
材质	铝合金+钢片
CDM-12：带SM1内外螺纹，孔径调节:01-12mm；点击查看>

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列	类型	螺纹(in)	公称直径(mm)	小径(mm)	中径(mm)	大径(mm)
SM05	内	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	内	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05	26.19±0.06
SM2	内	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

☑产品描述

（1）CDM-25环驱动可调光阑采用SM2（2.035”-40）螺纹设计，能够兼容我们的Ø2英寸透镜套筒、60mm笼式系统等SM2螺纹配件。该光阑一侧为外螺纹，另一侧为内螺纹，使得它可以方便地与标准Ø2英寸透镜套筒或60mm笼板组件结合，快速集成到现有的光学系统中。

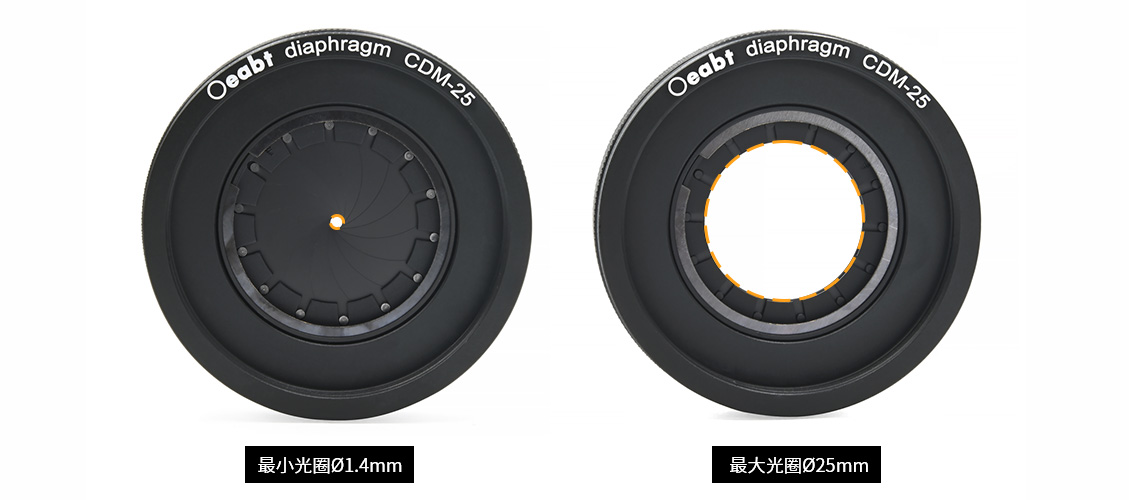

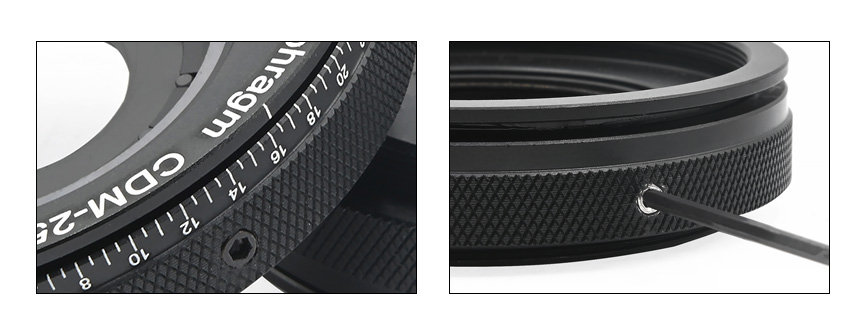

（2）光阑的圆环调节设计使得它特别适合安装在对准简便的笼式系统中。调节过程中，通过旋转环形调节，可以改变光圈孔径从Ø1.4mm到25mm的大小。此外，通过1.5mm扳手固定侧面的紧定螺丝，来锁定光圈孔径。

光阑提供激光刻度，在误差±0.5mm以内显示光阑的实际直径。在无法直接看到光阑的应用中，如透镜套筒配置，这种刻度尺简化了调节光阑直径的过程。

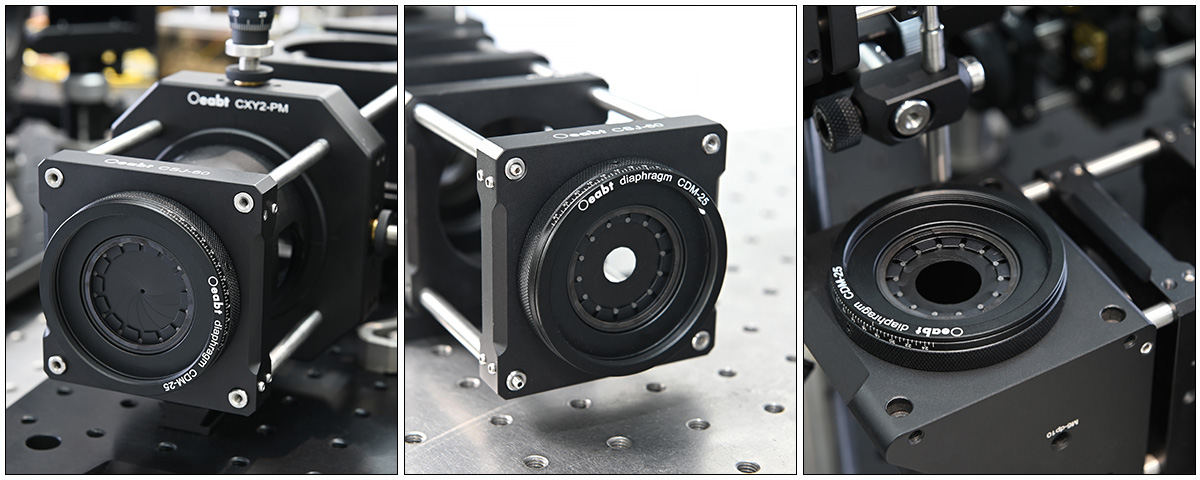

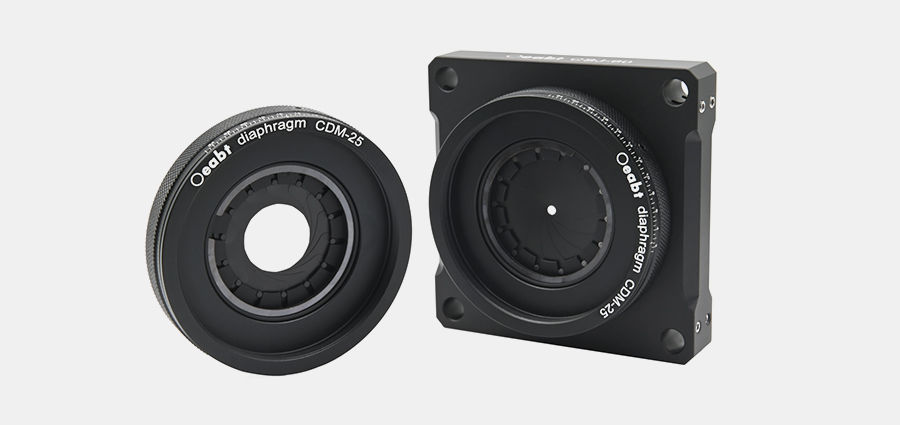

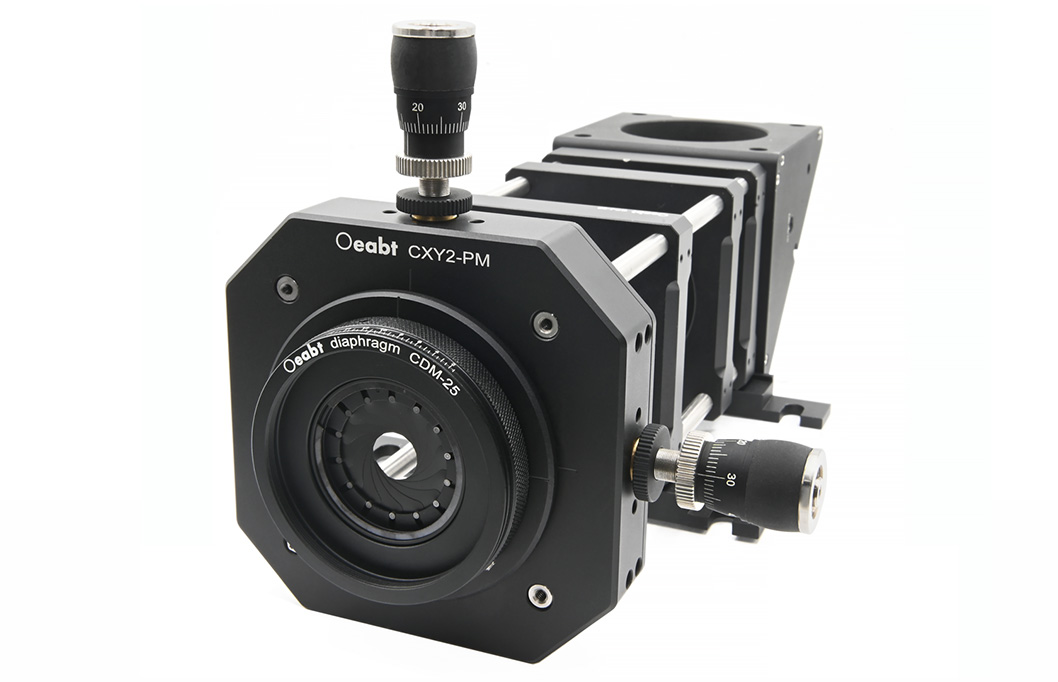

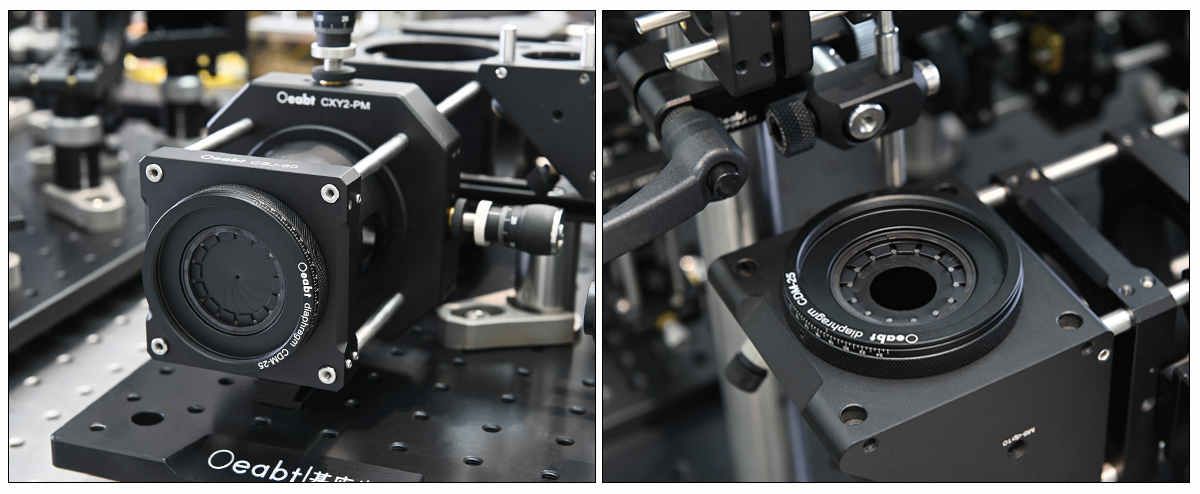

（3）为了使光圈孔的中心与笼式系统的光轴精准对准，CDM-25光阑还可以搭配CXY2-PM平移安装座，可以优化光阑在笼式系统中的位置，调节其在光轴上精密对准。

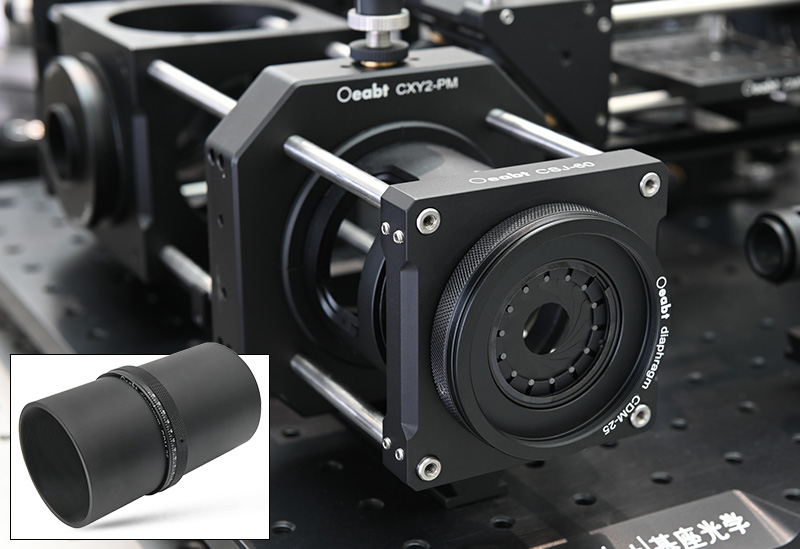

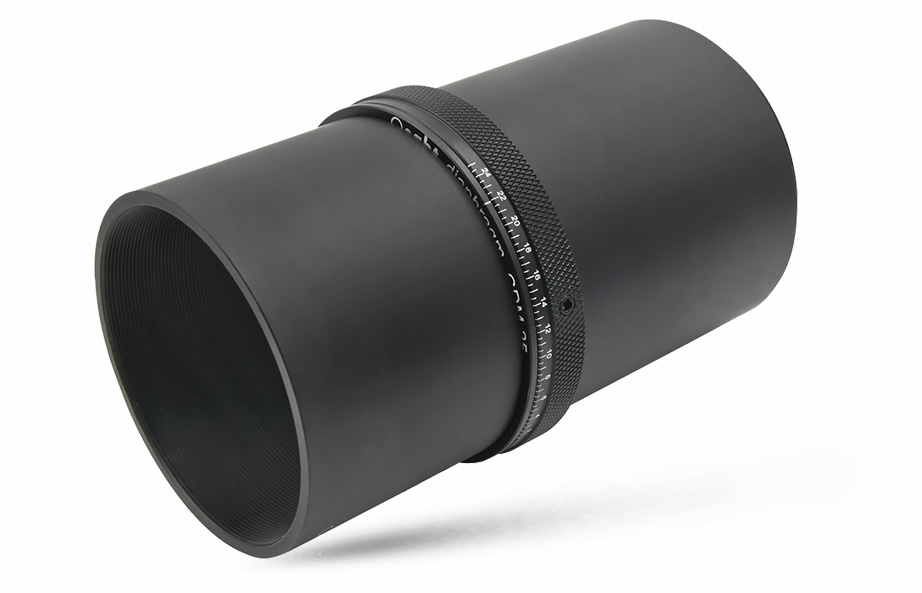

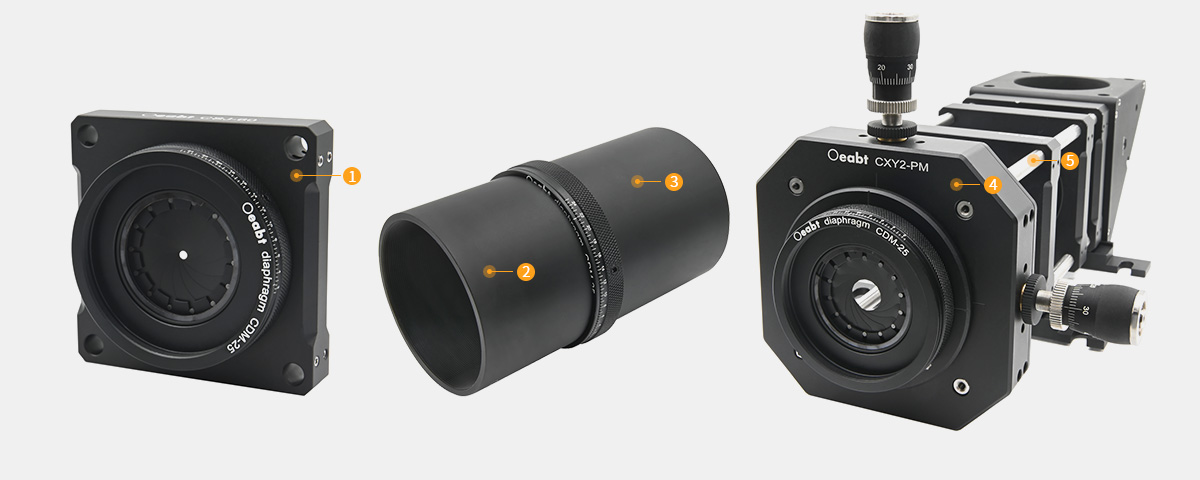

➊ CSJ-60 60mm螺纹笼板点击查看>	➋ CSA2系列 Ø2英寸公转母透镜套筒点击查看>
➌ CSB2系列 Ø2英寸母转母透镜套筒点击查看>	➍ CXY2-PM 笼式XY平移调整架点击查看>
➎ PCM-S系列 Ø6mm笼式支杆点击查看>

CDM-25 环驱动可调光阑

• 带SM2（2.035”-40）内外螺纹；

• 圆环调节孔径：Ø1.4mm-25.0mm；

• 黑色弹性钢制叶片；

• 侧面紧定机制；

CDM-25光阑的圆环调节设计使得它特别适合安装在对准简便的笼式系统中。调节过程中，通过旋转环形调节，可以改变光圈孔径从Ø1.4mm到25mm的大小。。该光阑一侧为外螺纹，另一侧为内螺纹，使得它可以方便地与标准透镜套筒或60mm笼板组件结合，快速集成到现有的光学系统中。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CDM-25

规格： SM2螺纹款

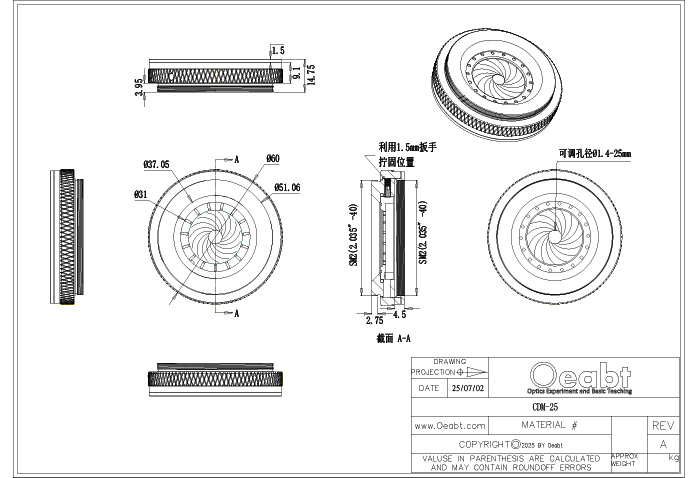

工程图：点击下载

对比：

单价：￥263

发货日期：当天

购物车：

CDM-25 环驱动可调光阑

规格

Ø60.0*14.8mm
材质

铝合金+钢片
重量

50.6g
中心孔径

调节孔径:Ø1.4-25mm
螺纹类型

SM2（2.035”-40）内外螺纹
产品描述

/

CDM-12 环驱动可调光阑

• 光阑环驱动设计非常适用于笼式系统搭建；

• 带SM1（1.035”-40）内外螺纹；

• 缩小孔径可有效阻挡入射光；

• 凸出螺纹兼容我们的CSJ-30笼板；

CDM-12分度光阑使用额外的激光雕刻标尺，以标明光阑的实际尺寸，单位为mm，误差为±0.5mm。这种设计的光阑非常适合集成到只需微调对准的笼式系统中。分度光阑带凸出螺纹，兼容我们常用的Ø1英寸透镜套管，30mm笼板及相关配件。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： CDM-12

规格： SM1螺纹款

工程图：点击下载

对比：

单价：￥195

发货日期：当天

购物车：

CDM-12 环驱动可调光阑

规格

Ø34.3*13mm
材质

铝合金+钢片
重量

22.7g
中心孔径

调节孔径:Ø1-12mm
螺纹类型

SM1（1.035”-40）内外螺纹
产品描述

/
