低漂移系列
Low drift series
• 自定心弹簧夹持的设计；

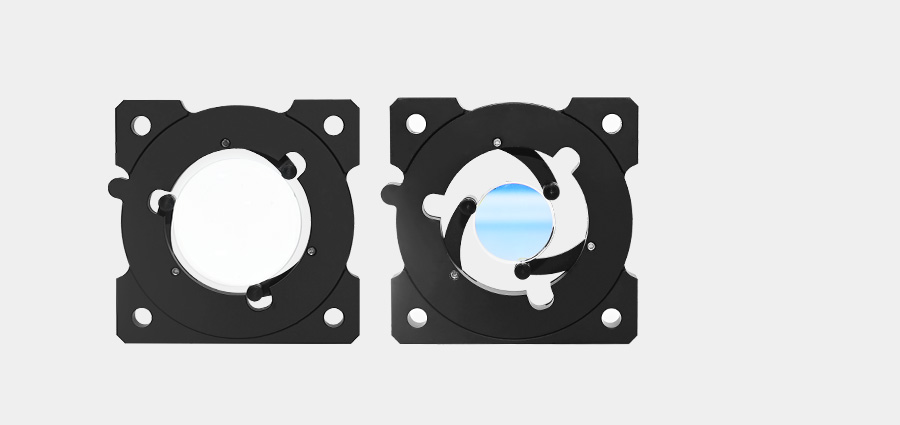

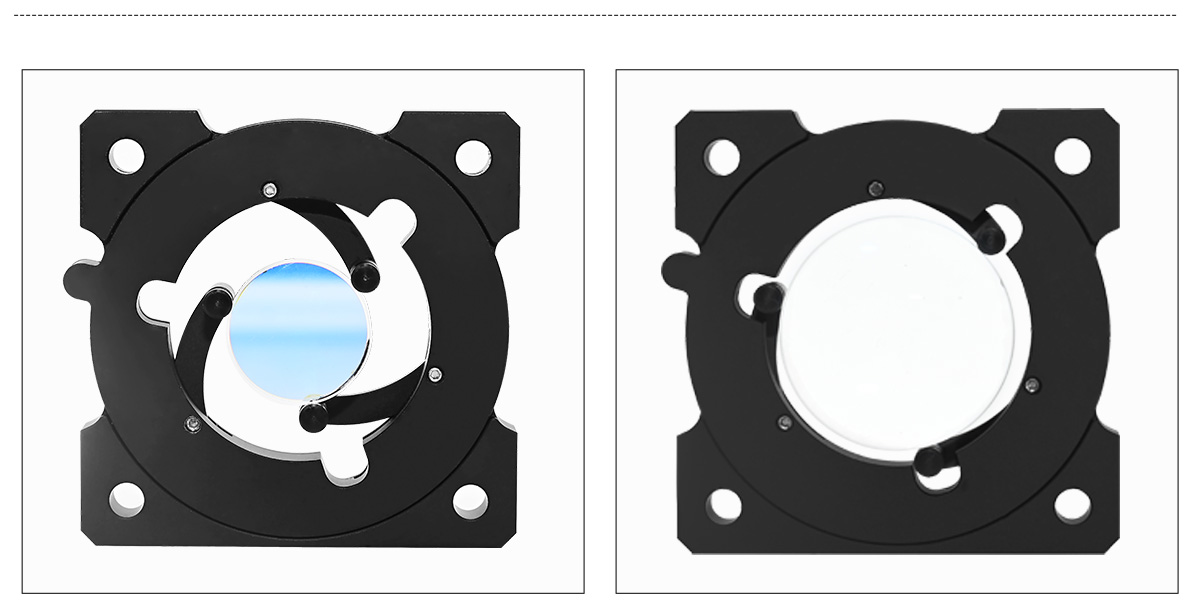

• 可夹持安装Ø3.8-Ø45.0mm的光学元件；

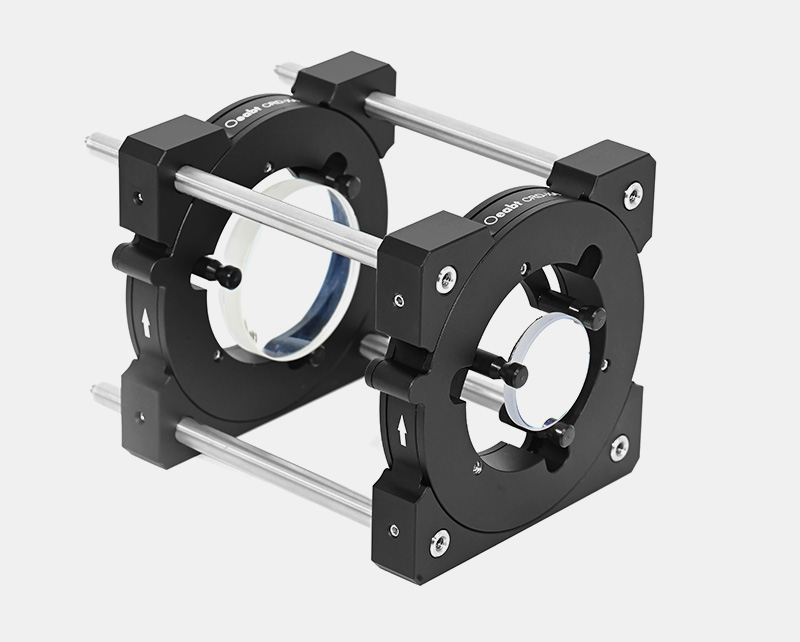

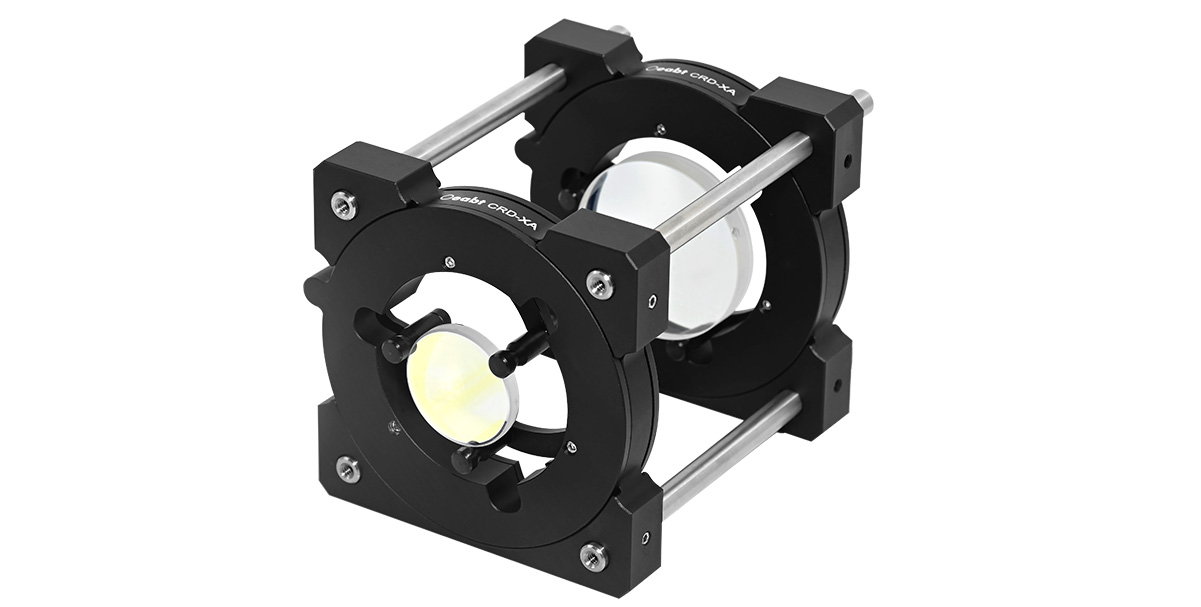

• 兼容60mm笼式系统；
• 提供大通光孔径；
• M4螺孔，兼容Oeabt系列的接杆；

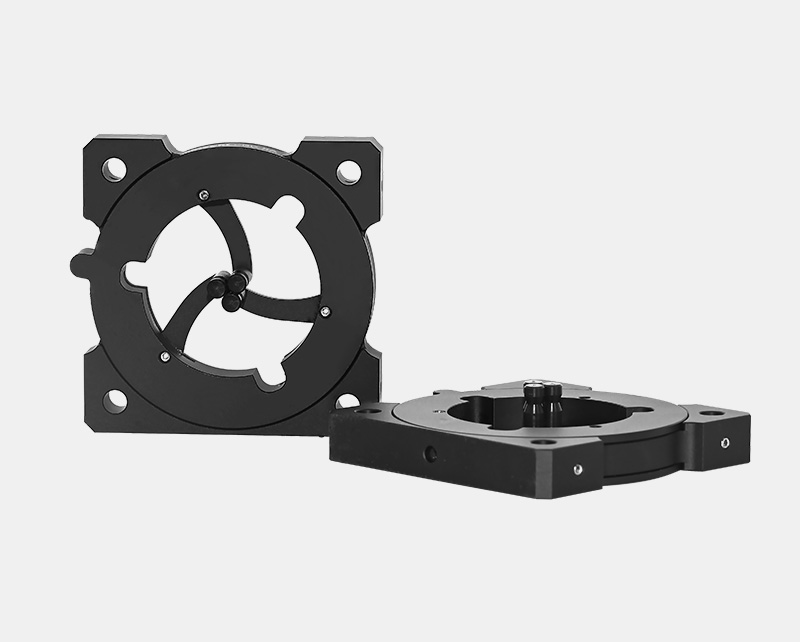

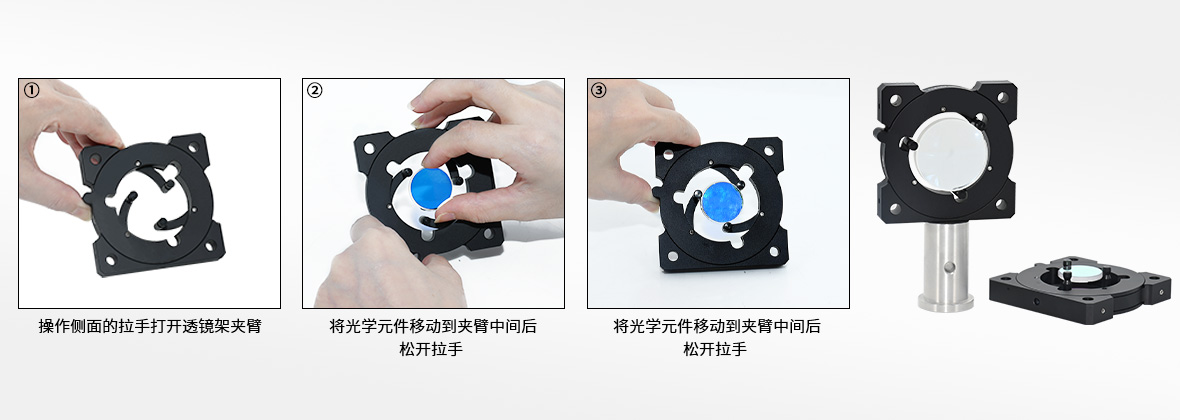

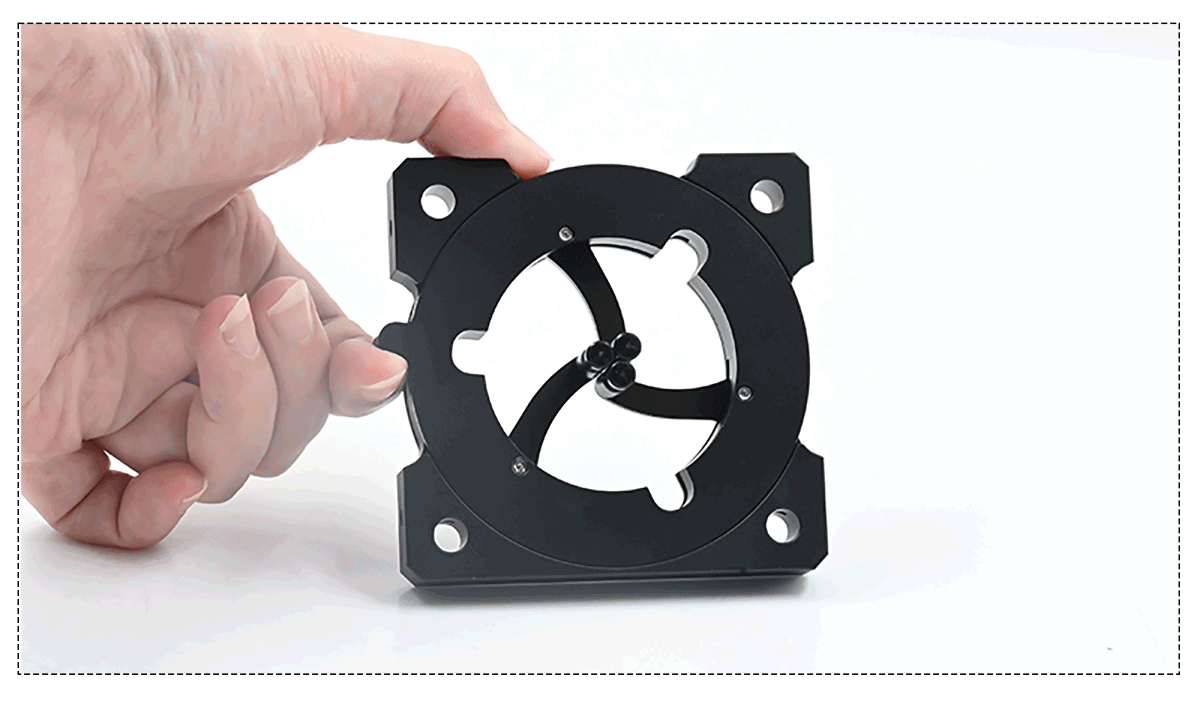

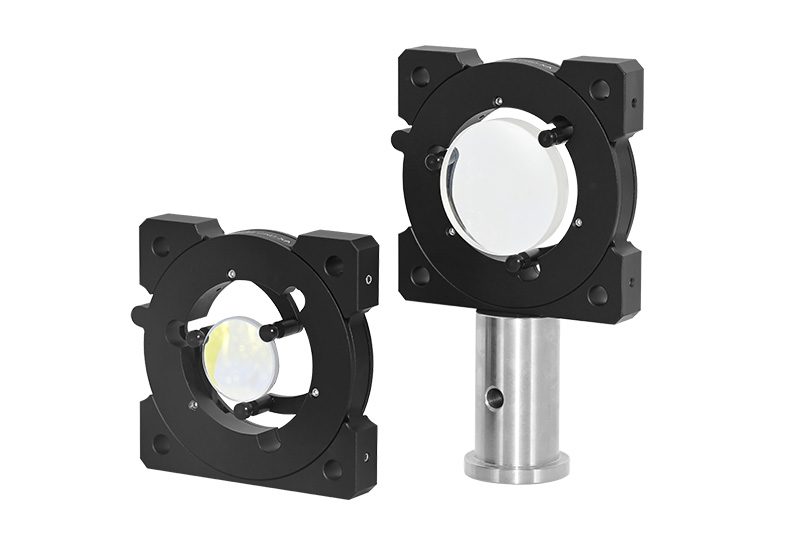

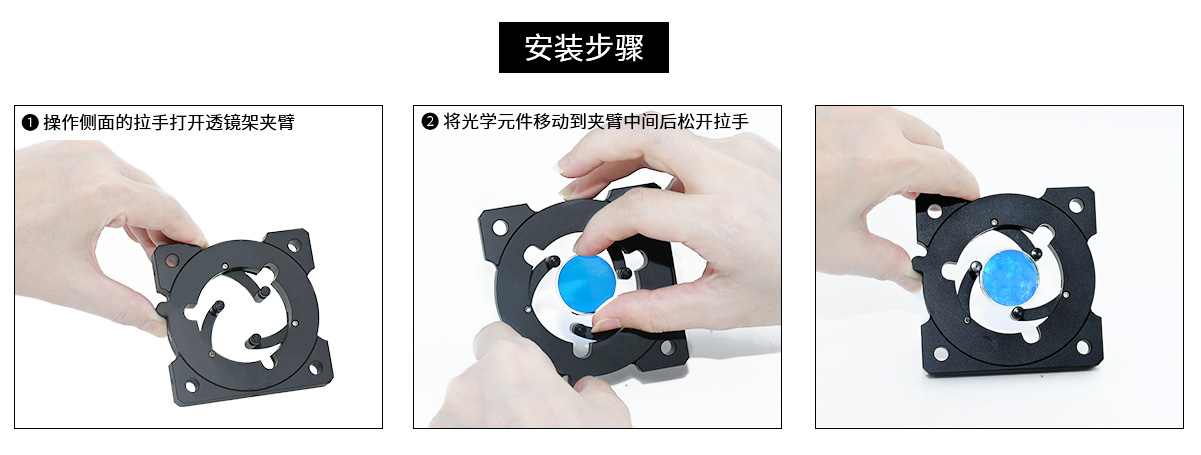

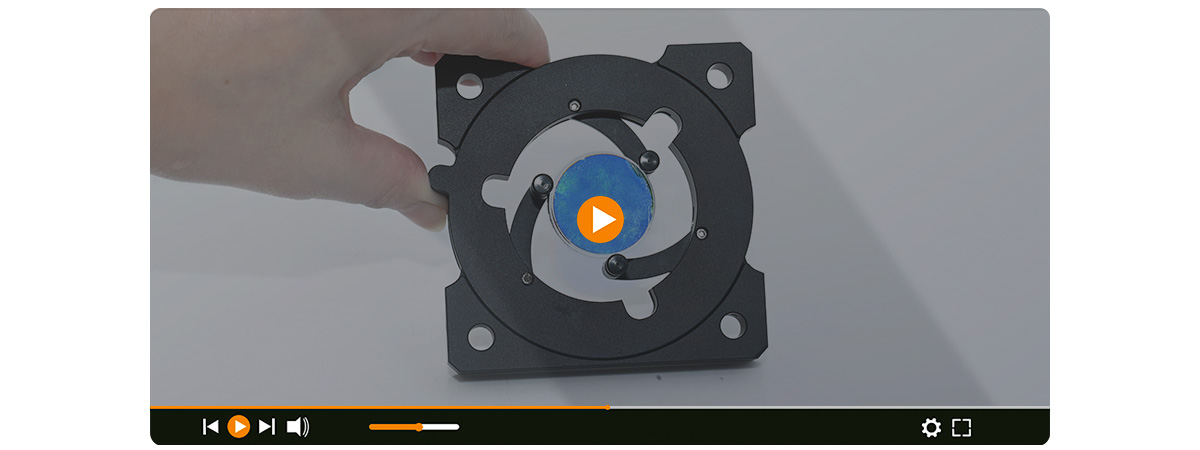

CRD-XA的三个弹簧固定夹臂可夹持Ø3.8-Ø45mm的光学元件，非常适用于非标准尺寸光学元件的通用安装。
|
型号 |
CRD-XA |
|
规格 |
76.2*76.2*12.1mm（不含夹臂） |
|
夹持直径 |
Ø3.8-Ø45mm |
|
通孔间距 |
Ø6.02mm，间距60*60mm |
|
螺孔类型 |
M4 |
|
重量 |
116.3g |
|
材质 |
7075铝合金 |
☑光学知识点
- 光学常用螺纹尺寸标准
这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：
【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】
| 系列 |
类型 |
螺纹(in) |
公称直径(mm) |
小径(mm) |
中径(mm) |
大径(mm) |
|
SM05 |
内 |
0.535-40 |
13.59 |
12.98±0.07 |
13.24±0.05 |
＞13.59 |
|
SM05 |
外 |
0.535-40 |
13.59 |
＜12.78 |
13.10±0.05 |
13.50±0.05 |
|
SM1 |
内 |
1.535-40 |
26.29 |
25.68±0.07 |
25.95±0.05 |
＞26.29 |
|
SM1 |
外 |
1.535-40 |
26.29 |
＜25.48 |
25.79±0.05 |
26.19±0.06 |
|
SM2 |
内 |
2.535-40 |
51.69 |
51.08±0.075 |
51.35±0.075 |
＞51.69 |
|
SM2 |
外 |
2.535-40 |
51.69 |
＜50.87 |
51.18±0.05 |
51.59±0.05 |
☑产品描述

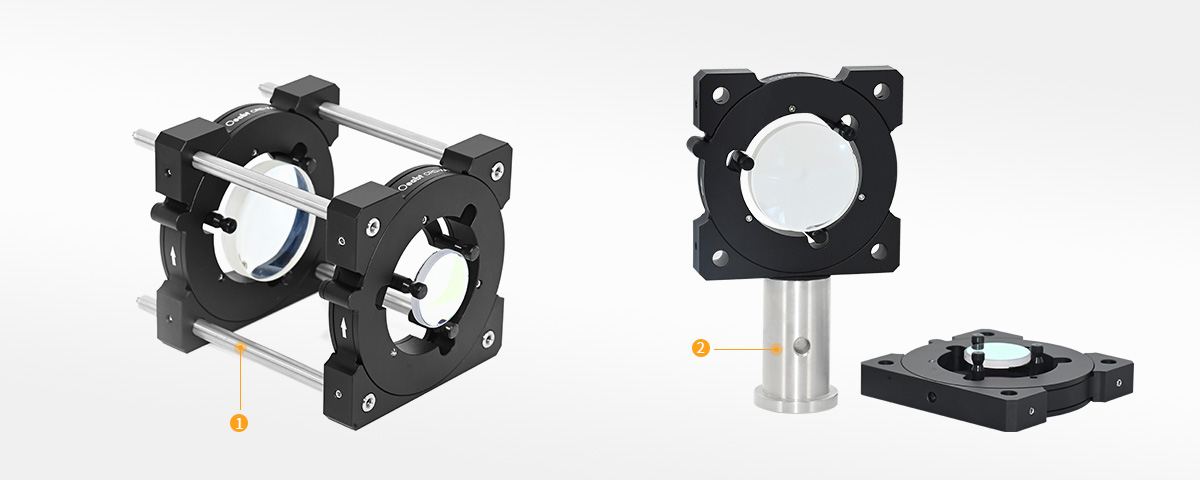

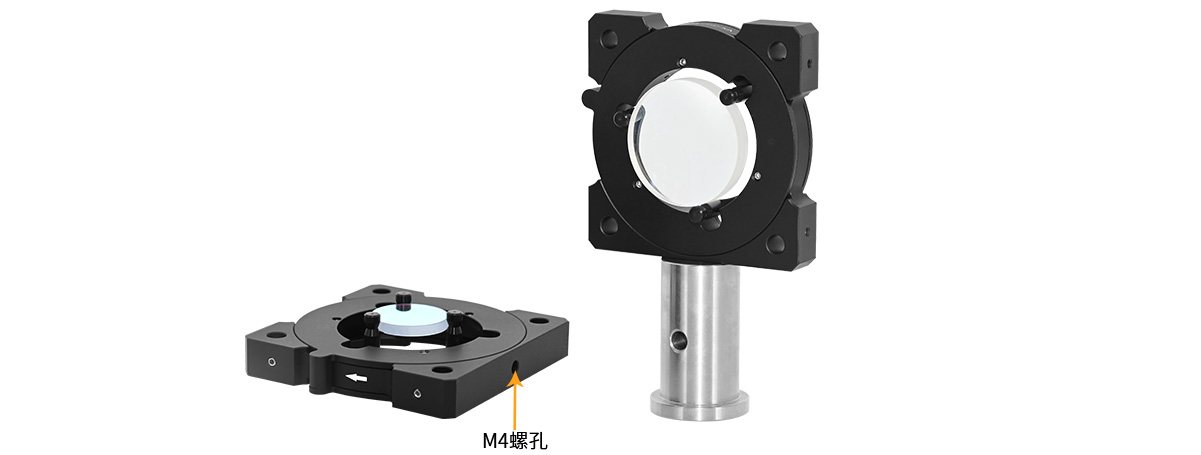

（3）底部具有一处M4螺孔，能够将安装座直接安装到我们的Ø12mm接杆上。

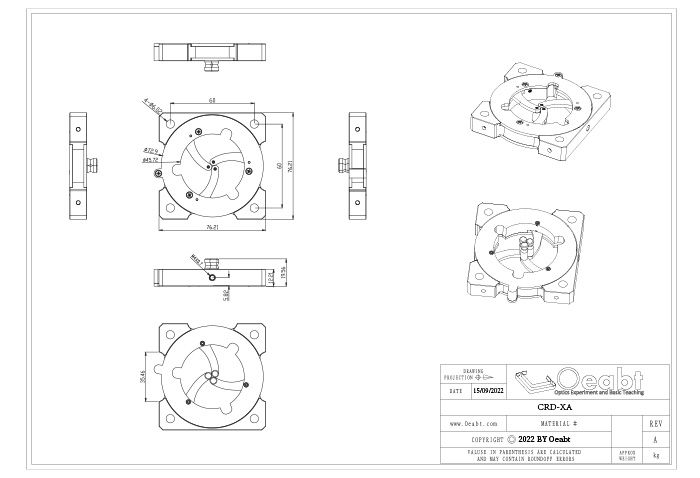

CRD-XA 工程图下载
