PCA-M4系列 PCA-S2系列 Ø12mm不锈钢接杆【M4螺纹】

产品推荐

首页 > 产品中心 > 光学接杆支架 > PCA-M4系列 PCA-S2系列 Ø12mm不锈钢接杆【M4螺纹】
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

不锈钢材质精密研磨的接杆,直径为12mm;

长度范围从20mm至100mm,增加这些接杆的可选性;

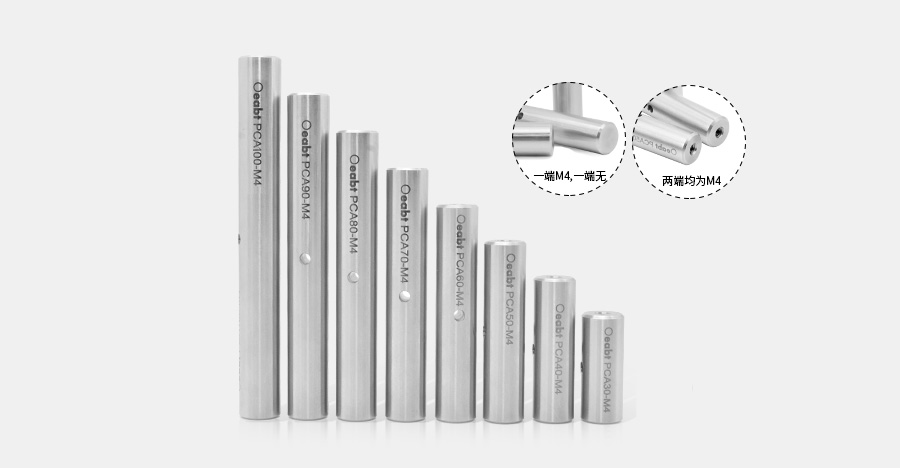

接杆有一端M4、另一端无螺纹和两端均为M4螺纹孔可选;

侧面Ø3mm的通孔,穿过球头起子或扳手可以在紧固组件时提供更大扭矩;

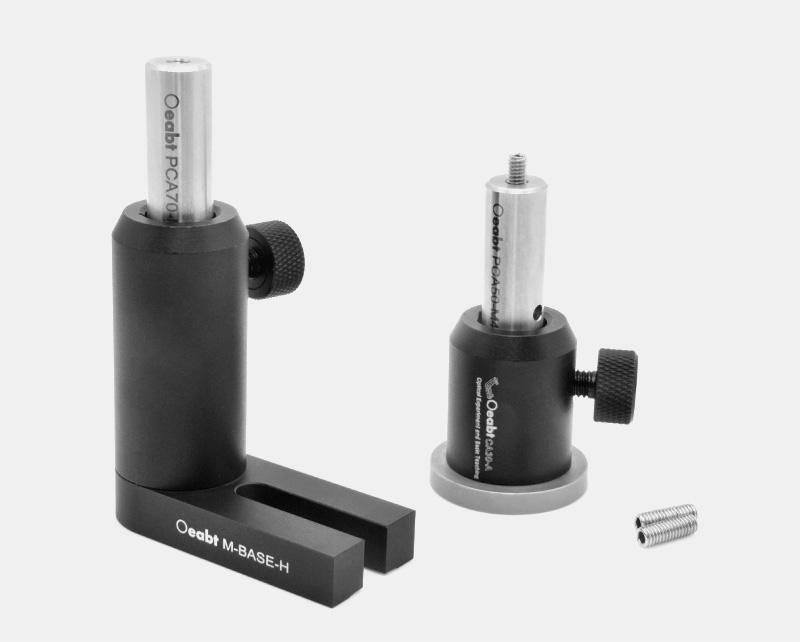

Ø12mm的光学接杆是搭建很多刚性构造所需的基础组件,接杆长度范围从20mm至100mm多种规格可选,并且兼容我们的接杆支架和结构配件。

通用参数
品名 Ø12mm不锈钢接杆
直径 Ø12mm
螺纹类型
M4
材质 304不锈钢

型号 高度 螺纹类型 重量
PCA30-M4
30mm

一端M4

一端无

25.1g
PCA40-M4
40mm 33.6g
PCA50-M4
50mm 42.2g
PCA60-M4
60mm 51.1g
PCA70-M4
70mm 60.0g
PCA80-M4
80mm 68.5g
PCA90-M4
90mm 77.4g
PCA100-M4
100mm 86.0g

型号 高度 螺纹类型 重量
PCA2-S2
20mm 两端均M4
15.5g
PCA3-S2
30mm 24.3g
PCA4-S2
40mm 33.1g
PCA5-S2
50mm 41.3g
PCA6-S2
60mm 50.0g
PCA8-S2
80mm 66.9g
PCA10-S2
100mm 85.0g

示意图
通用参数

(1)Ø12mm的光学接杆是搭建很多刚性构造所需的基础组件,接杆长度范围从20mm至100mm多种规格可选,并且兼容我们的接杆支架和结构配件。

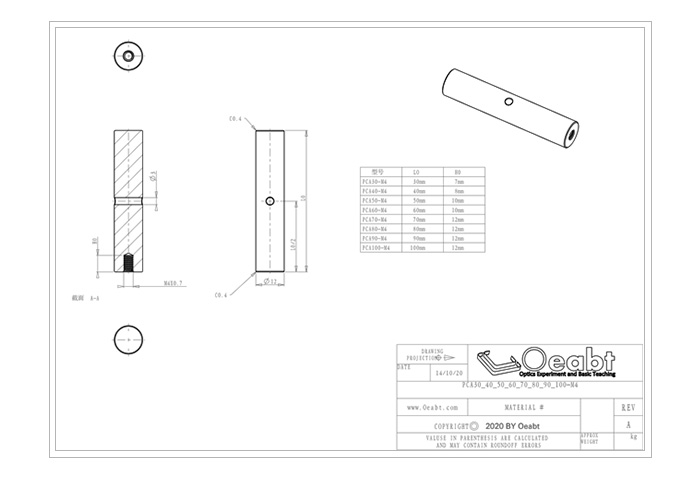

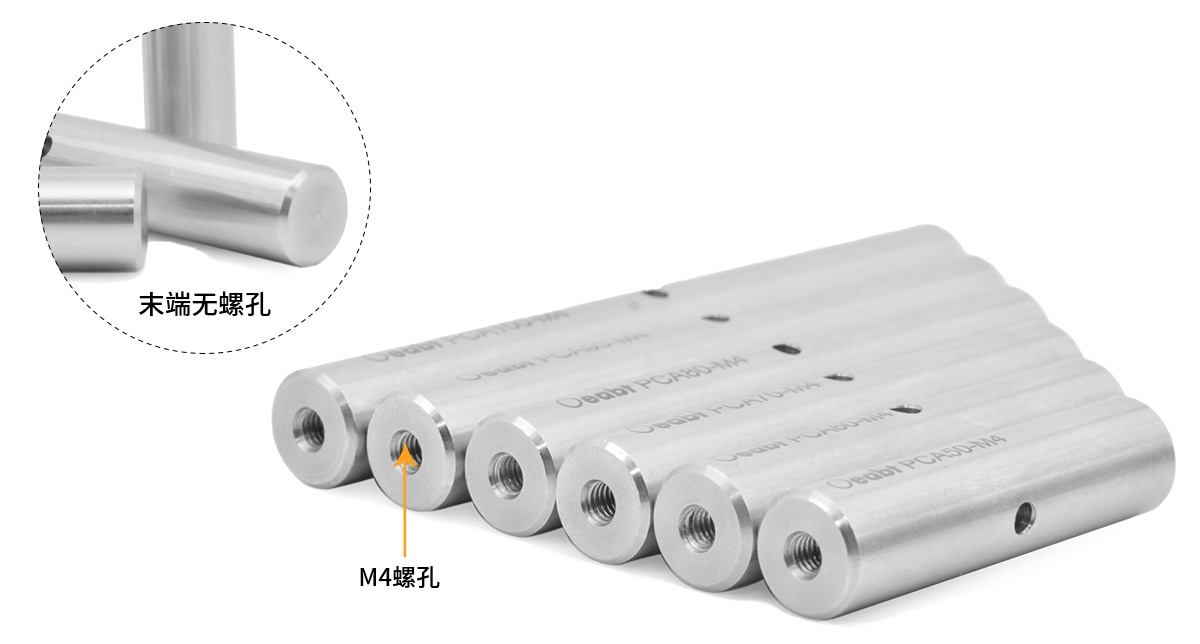

(2)PCA-M4系列接杆顶端有一个M4螺纹孔,孔深度7~12mm(短杆的孔深较短)。接杆末端平滑无螺纹。接杆侧面有一个Ø3mm的通孔,穿过球头起子或扳手可以在紧固组件时提供更大扭矩。

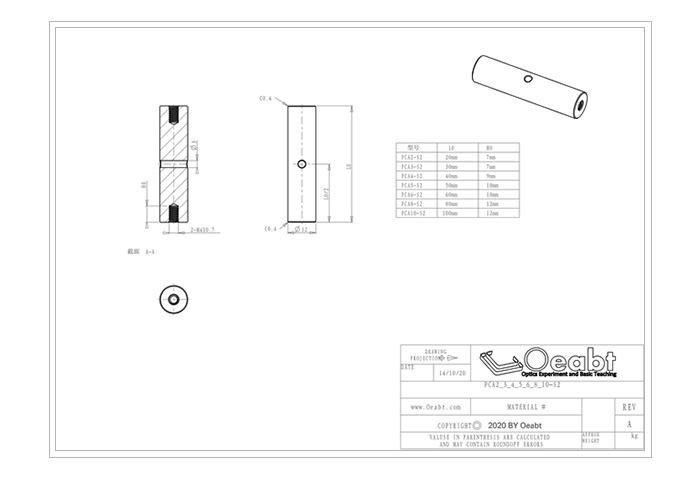

(3)PCA-S2系列接杆两端均为M4螺纹孔,孔深度7~12mm(短杆的孔深较短)。可双向连接兼容不同光机组件。

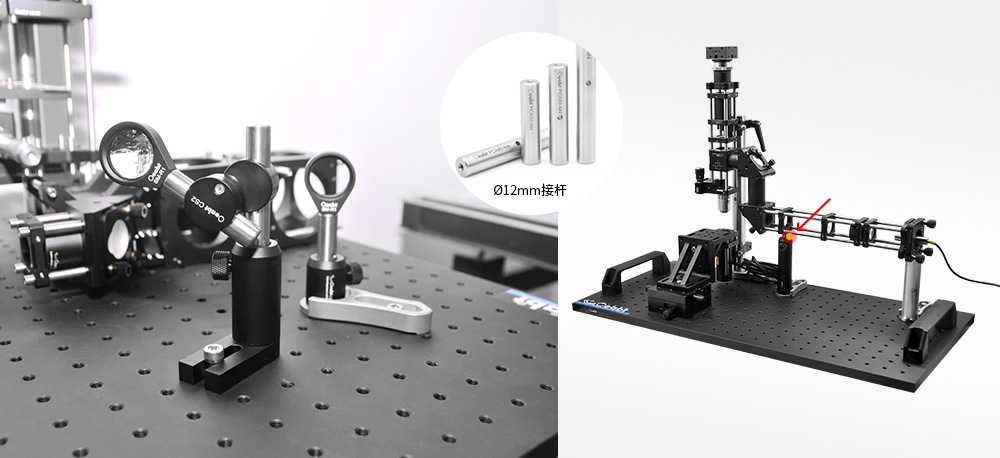

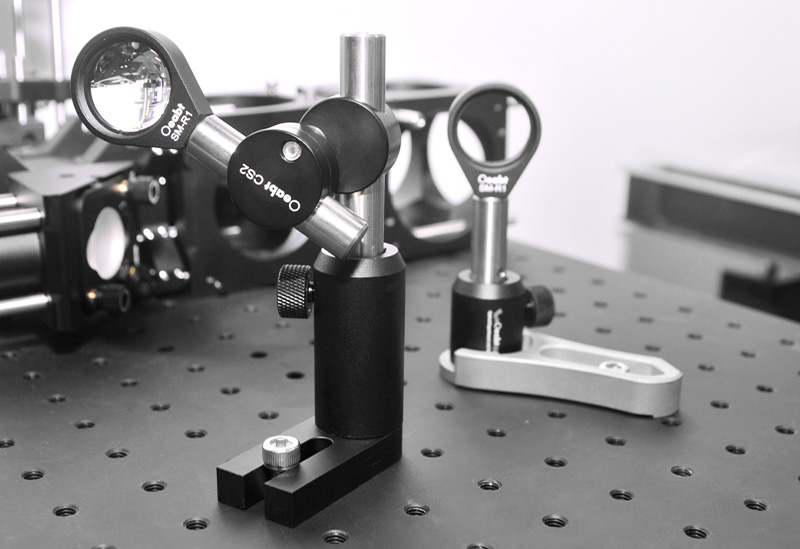

(4)应用示意

      不锈钢接杆提供不同尺寸的长度,对于自由空间的光学实验调节和手动光路校准提供了不可替代的作用,可以任意安装各种光机组件。

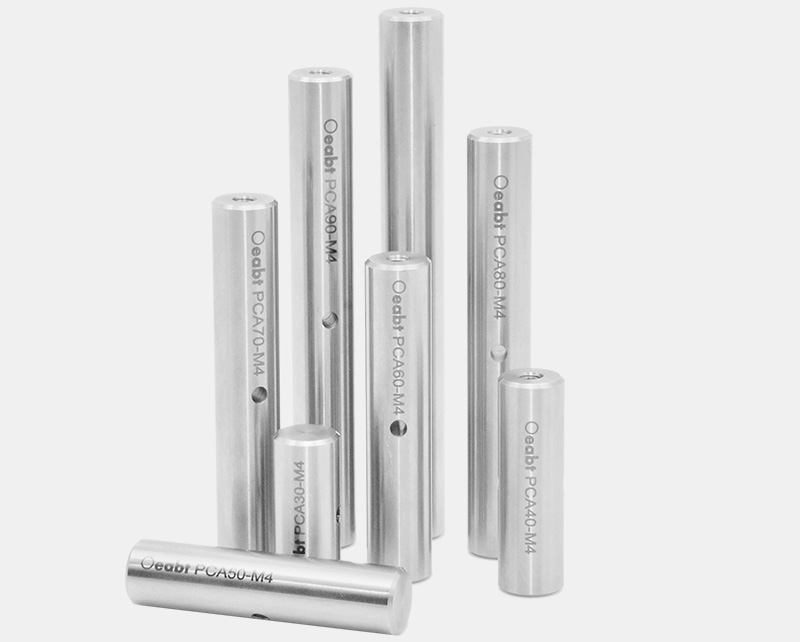

PCA-M4系列 Ø12mm不锈钢接杆

不锈钢材质精密研磨的接杆,直径为12mm;

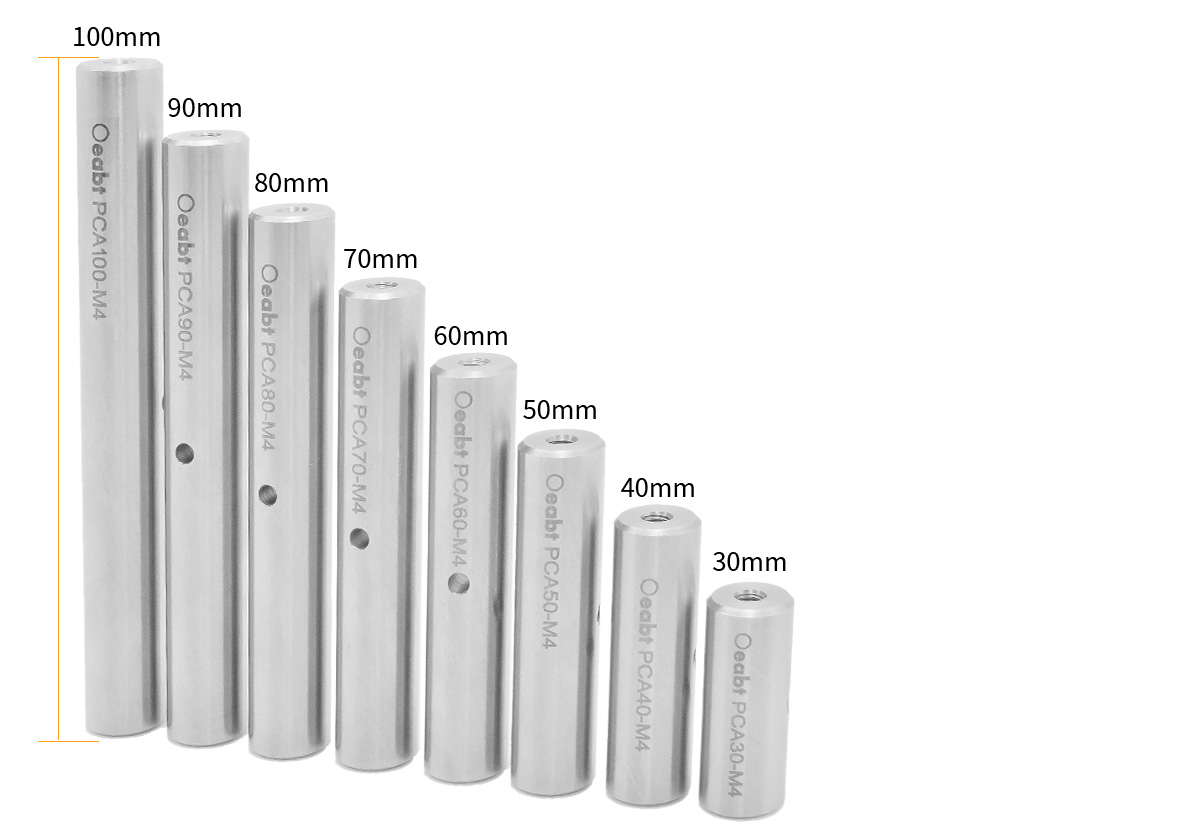

长度范围从30mm至100mm,增加这些接杆的可选性;

接杆有一端M4、另一端无螺纹;

侧面Ø3mm的通孔,穿过球头起子或扳手可以在紧固组件时提供更大扭矩;

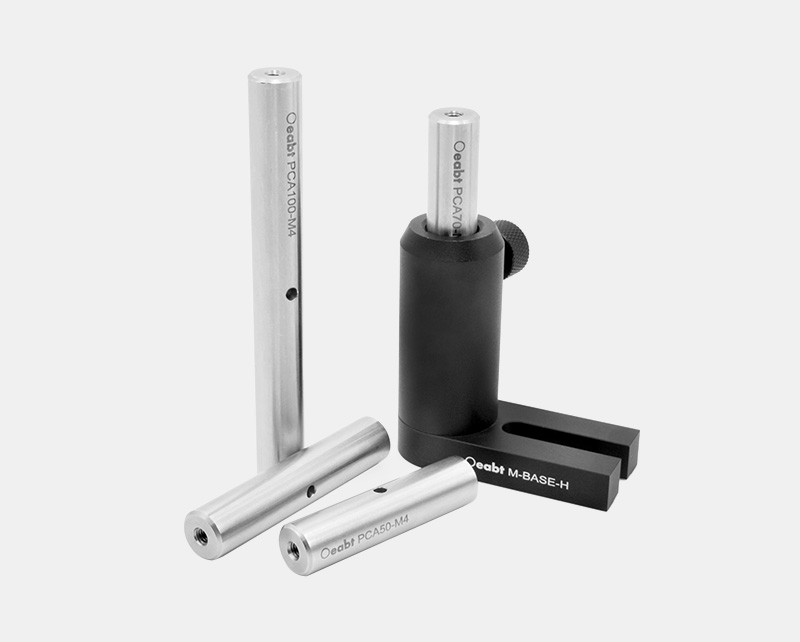

【一端M4,一端无螺纹】Ø12mm的光学接杆是搭建很多刚性构造所需的基础组件,接杆长度范围从20mm至100mm多种规格可选,并且兼容我们的接杆支架和结构配件。

型号
规格
工程图
对比
单价
发货日期
购物车

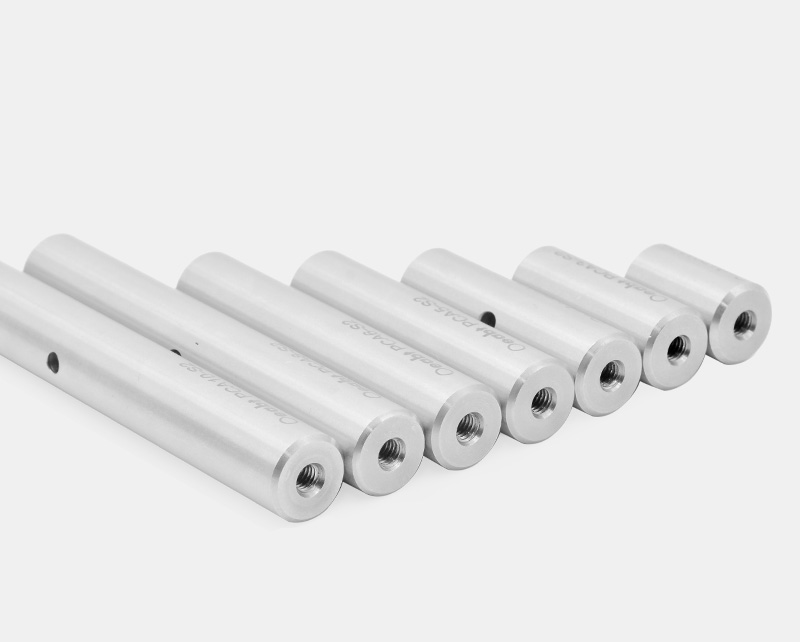

PCA-S2系列 Ø12mm不锈钢接杆

不锈钢材质精密研磨的接杆,直径为12mm;

长度范围从20mm至100mm,增加这些接杆的可选性;

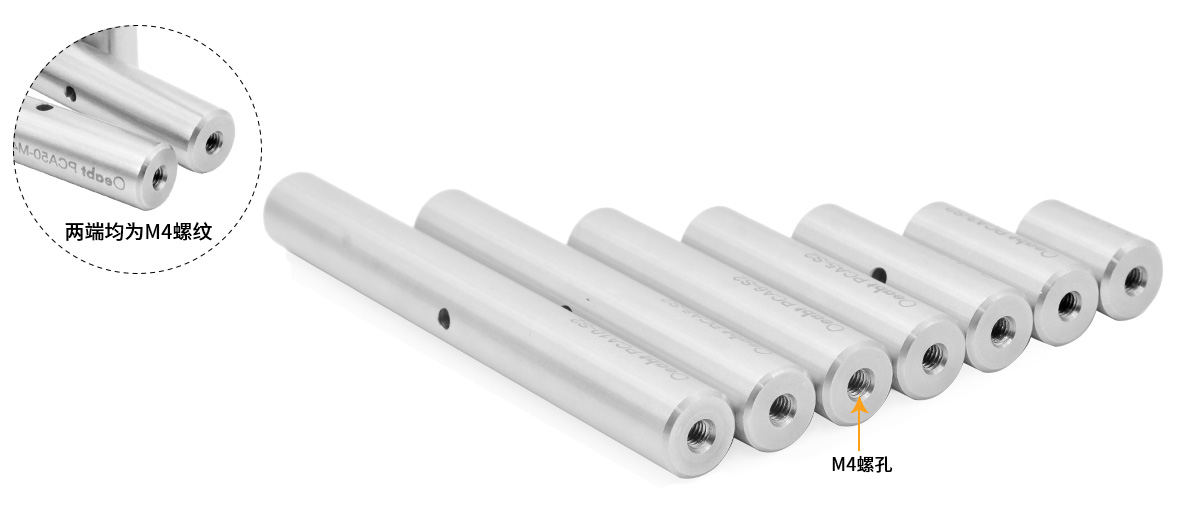

接杆两端均为M4螺纹孔;

侧面Ø3mm的通孔,穿过球头起子或扳手可以在紧固组件时提供更大扭矩;

【两端均M4】Ø12mm不锈钢接杆提供不同尺寸的长度,对于自由空间的光学实验调节和手动光路校准提供了不可替代的作用,可以任意安装各种光机组件。

型号
规格
工程图
对比
单价
发货日期
购物车
