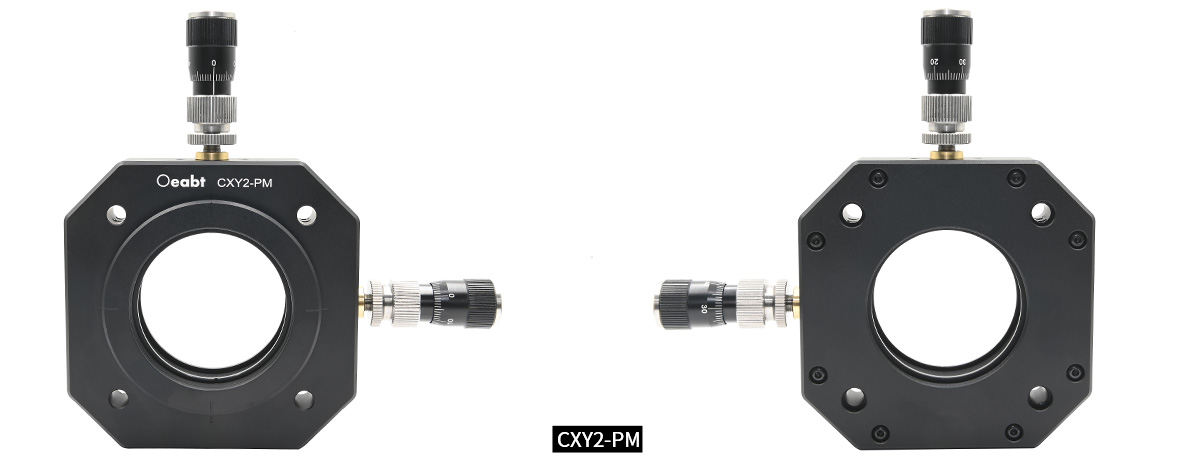

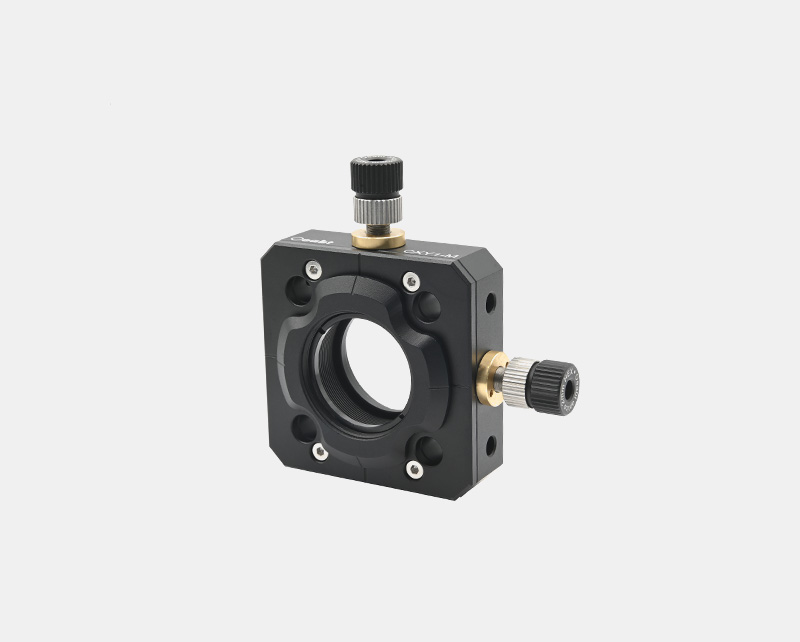

CXY2-PM 笼式XY平移调整架

产品推荐

首页 > 产品中心 > 60mm笼式系统 > CXY2-PM 笼式XY平移调整架
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

可安装最厚为16.0mm的Ø2英寸(50.8 mm)光学元件

在X和Y方向行程为±2mm;

兼容60mm笼式系统

SM2(1.035"-40)螺纹,前后面板均可兼容SM2系列产品;

平移调整架能够在60mm笼式系统的光轴方向上提供±2mm的XY调节行程。这种平移调节通过PSM8差分调节器驱动,每转细调100μm,细调分度2μm;每转粗调0.35mm。该安装座在水平和竖直方向上有对准线槽,能帮助安装台的对准,确定位置后旋钮锁定螺母锁定位置

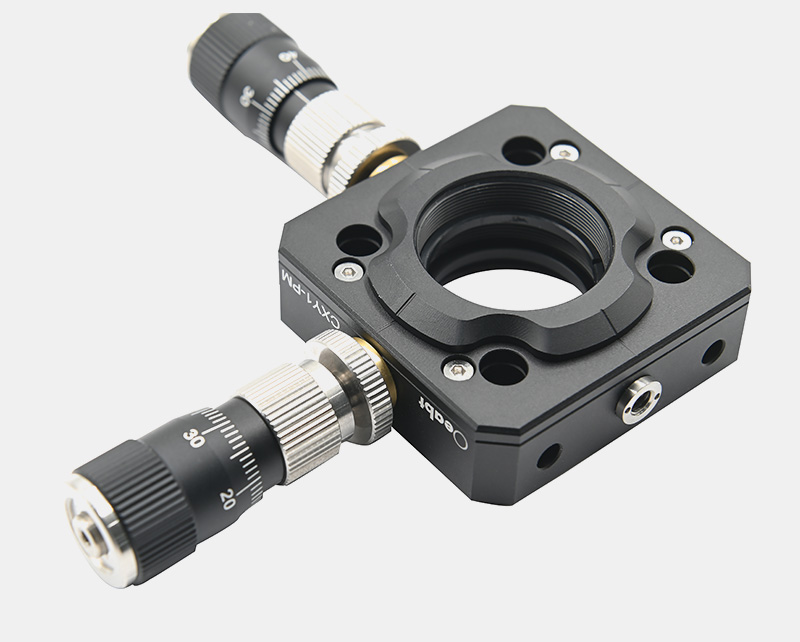

型号
CXY1L-PM
规格
94.0*94.0*24.4mm(不含调节器)
孔径
 SM2(2.035”-40)内螺纹
最大行程
±2mm
调节精度
粗调一圈0.35mm;精调一圈100μm,分度2μm
通孔间距
Ø6.02mm,间距60*60mm
重量
351.3g
材质
7075铝合金

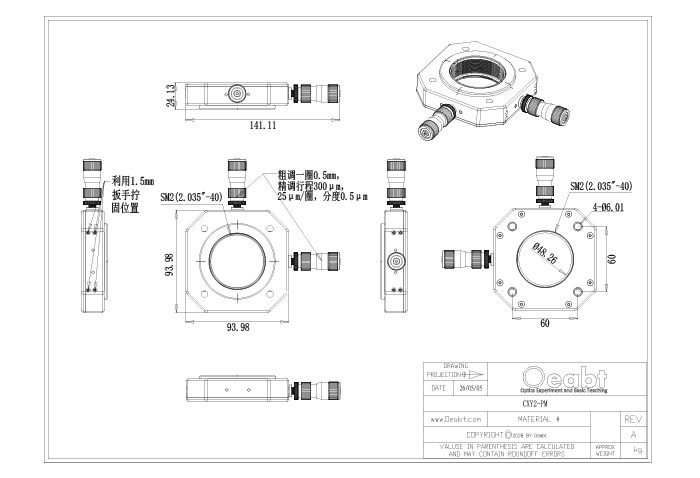

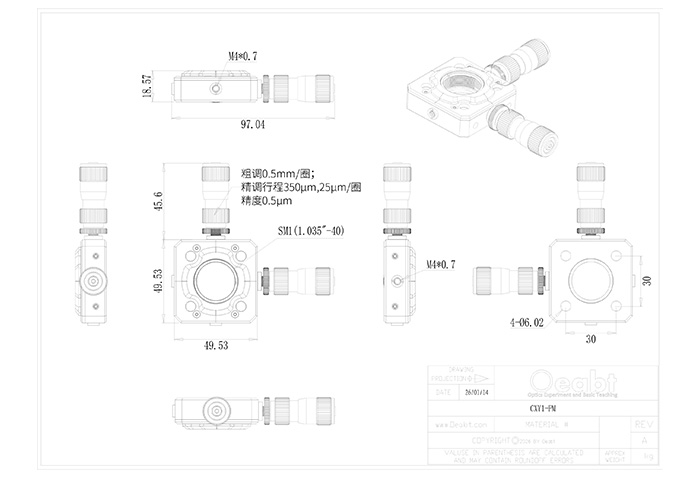

示意图
通用参数

☑光学知识点


- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号,  但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS,美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小,螺距一样为每英寸40牙。具体尺寸如下:

【*SM05表示英寸的一半,而SM1和SM2则表示1和2英寸】

系列  类型
螺纹(in)
公称直径(mm)
小径(mm)
中径(mm)
大径(mm)
SM05
0.535-40
13.59
12.98±0.07
13.24±0.05
>13.59
SM05
0.535-40
13.59
<12.78 13.10±0.05
13.50±0.05
SM1
1.535-40
26.29
25.68±0.07
25.95±0.05
>26.29
SM1
1.535-40
26.29
<25.48
25.79±0.05
26.19±0.06
SM2
2.535-40
51.69
51.08±0.075
51.35±0.075
>51.69
SM2
2.535-40
51.69
<50.87
51.18±0.05
51.59±0.05


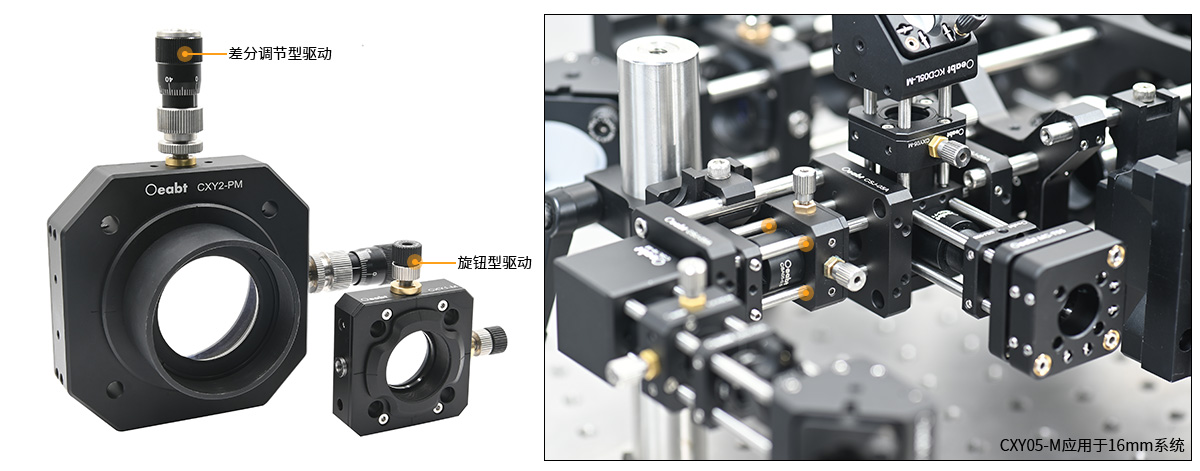

产品描述

(1)平移调整架能够在60mm笼式系统的光轴方向上提供±2mm的XY调节行程。这种平移调节通过PSM8差分调节器驱动,每转细调100μm,细调分度2μm;每转粗调0.35mm。该安装座在水平和竖直方向上有对准线槽,能帮助安装台的对准,确定位置后旋钮锁定螺母锁定位置。




(2)可移动的安装座带有SM2(2.035”-40)内螺纹,使用附带的SM2卡环能直接安装最厚16mm的Ø2英寸光学元件。背部也具有SM2螺纹,可配合SM2透镜套筒使用。


(3)安装架的4个通孔,可搭配PCM-S系列笼式接杆集成至60mm笼式系统,可利用1.5 mm扳手拧紧侧面的紧固螺丝固定调整架位置。

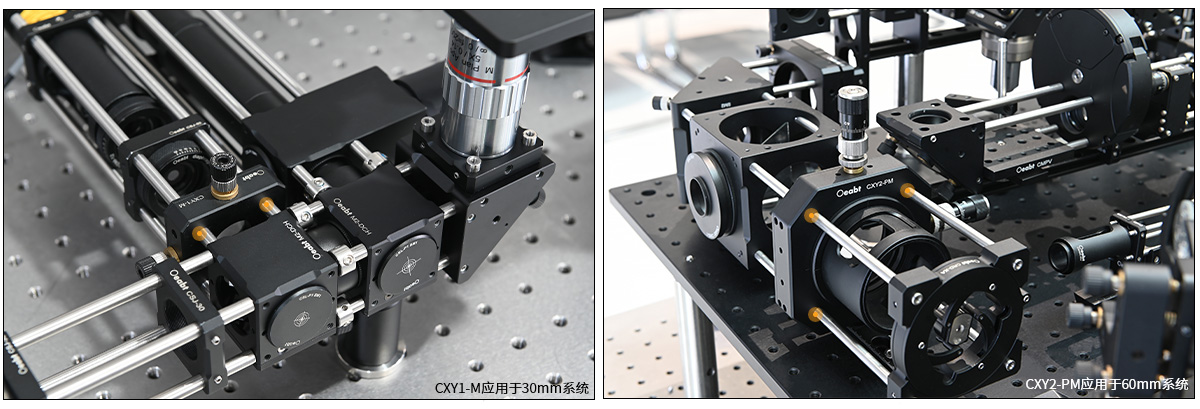

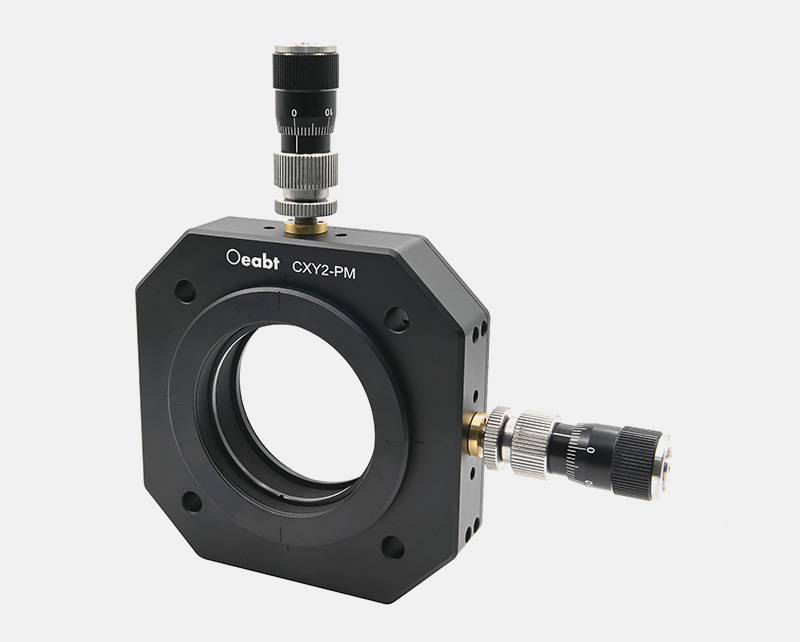

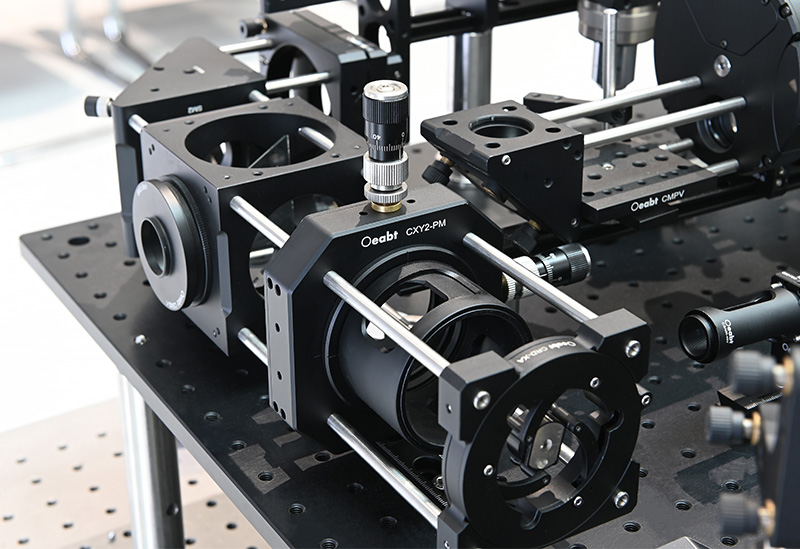

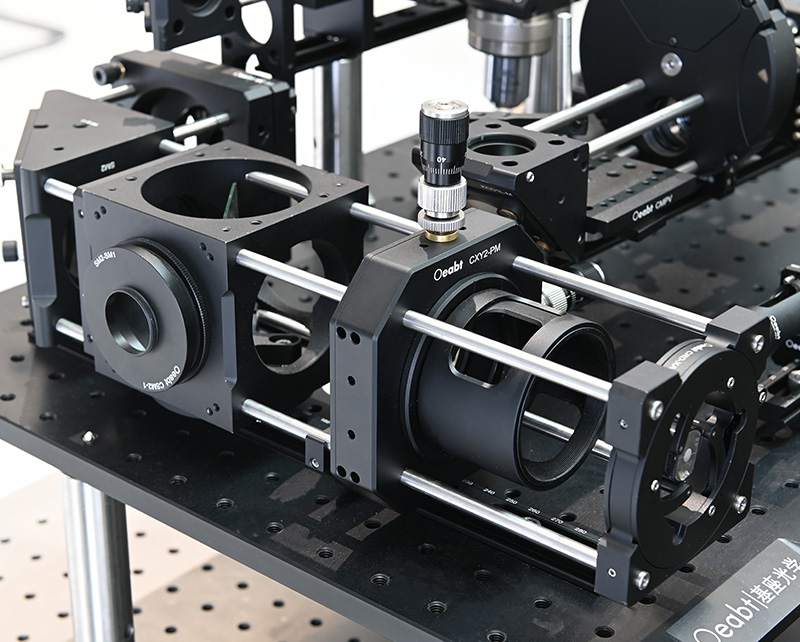

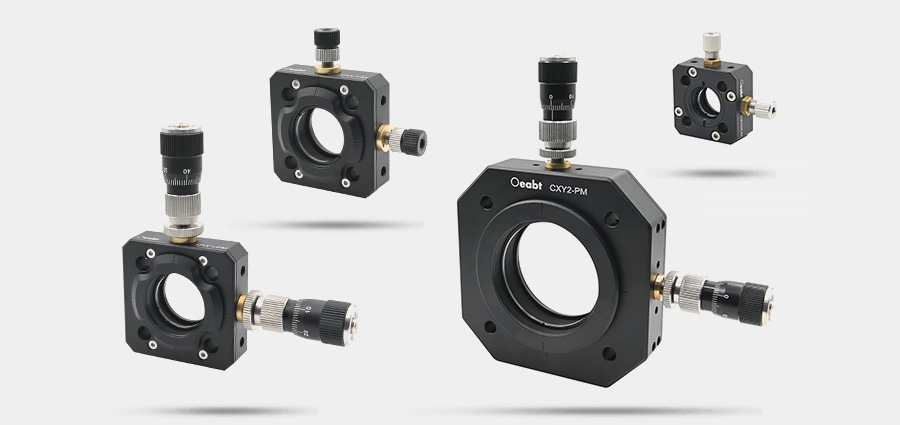

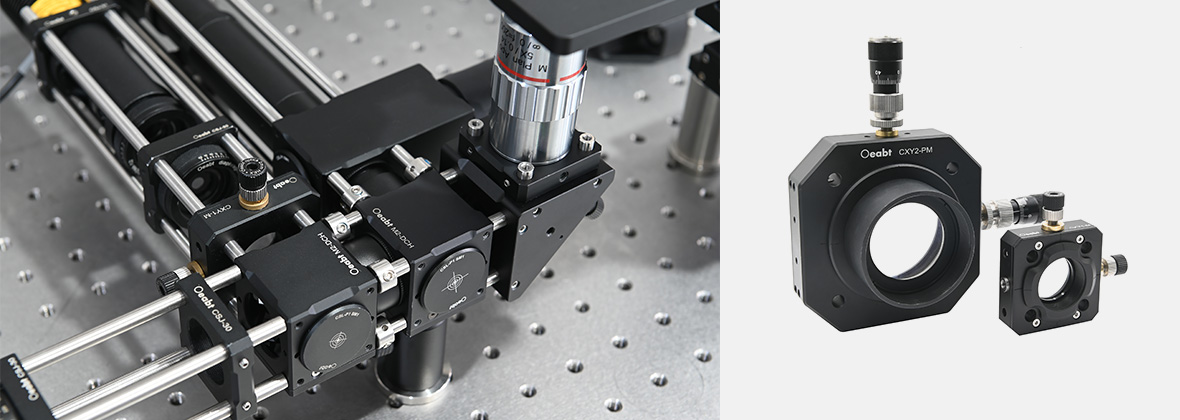

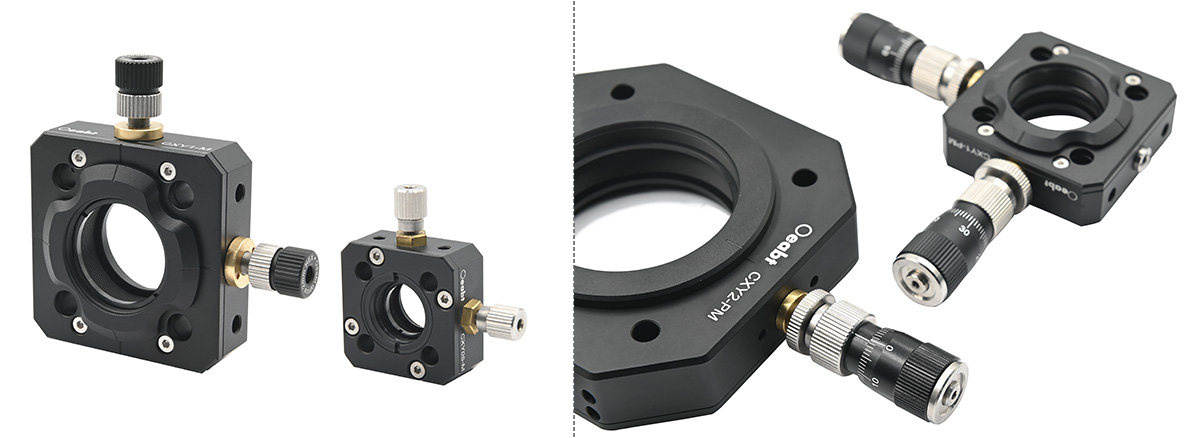

CXY2-PM笼式XY平移调整架

可安装最厚为16.0mm的Ø2英寸(50.8 mm)光学元件

在X和Y方向行程为±2mm;

兼容60mm笼式系统

SM2(1.035"-40)螺纹,前后面板均可兼容SM2系列产品;

平移调整架能够在60mm笼式系统的光轴方向上提供±2mm的XY调节行程。这种平移调节通过PSM8差分调节器驱动,每转细调100μm,细调分度2μm;每转粗调0.35mm。
