产品说明

• 螺纹笼板，将光学元件安装到笼式系统中；

• 带SM1或SM2螺纹，附带2个卡环；

• 兼容30mm/60mm笼式系统；

• 底部M4螺孔安装到Ø12mm接杆；

带SM1或SM2螺纹挠性笼板，作为基础构建块在笼式系统中固定光学元件。



型号

CSJ-30F

CSJ-60F

规格

40.6*40.6*8.9mm

71.1*71.1*12.7mm

中心孔径

SM1（1.035”-40）内螺纹

SM2（2.035”-40）内螺纹

兼容笼式

Ø6.02mm*4处，间距30mm

Ø6.02mm*4处，间距60mm

重量

23.1g

96.7g

螺孔类型

M4*1处

材质

7075铝合金

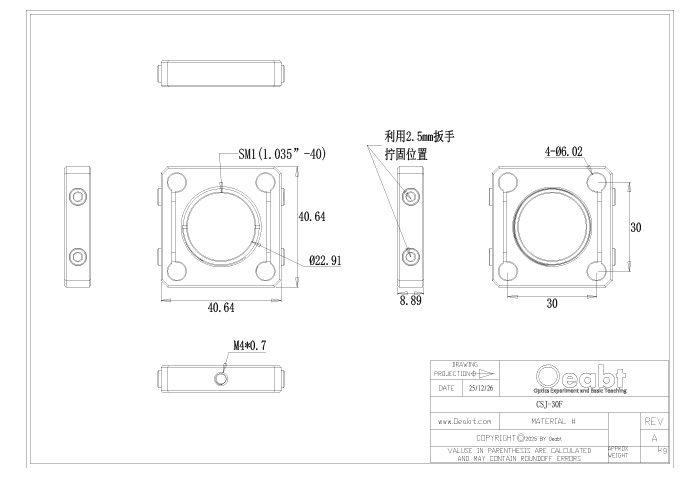

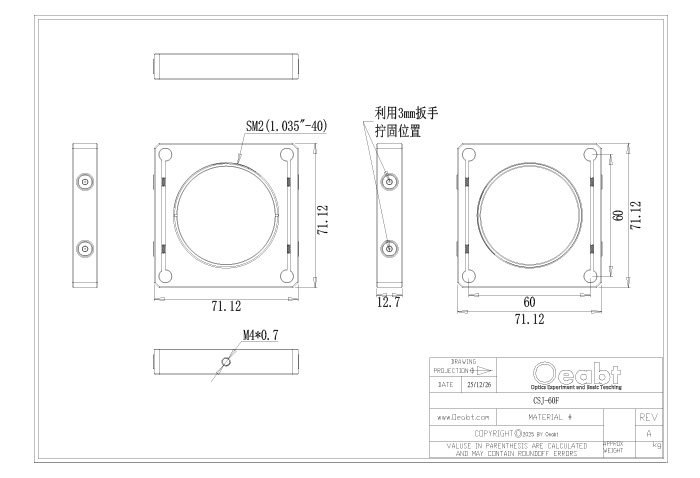

示意图
通用参数

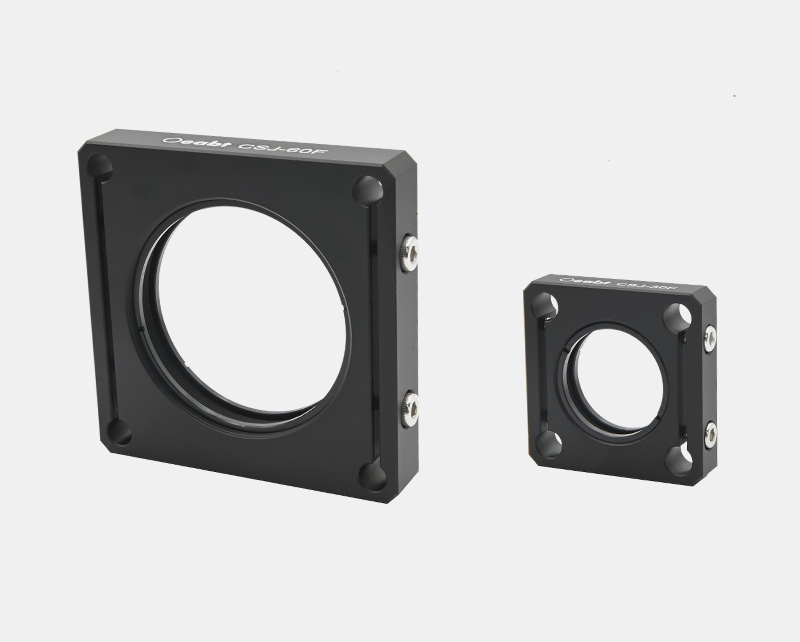

（1）CSJ-30F带SM1(1.035"-40)内螺纹，兼容Ø1英寸光学元件及SM1套筒。CSJ-60F带SM2(2.035"-40)内螺纹，兼容Ø2英寸光学元件及SM2套筒。每块笼板均附带2个卡环，可安全稳固地固定光学元件。




（2）笼杆通孔侧面均设有固定螺丝，使用2.5mm（CSJ-30F）或3mm（CSJ-60F）六角扳手，即可快速将笼板锁定在笼杆的任意位置。

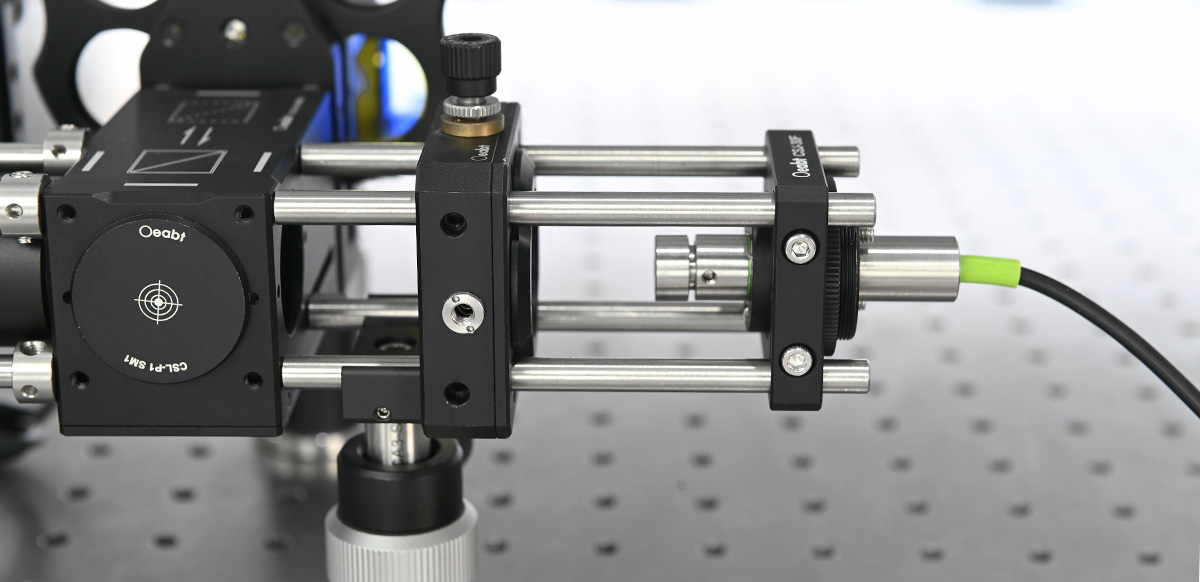

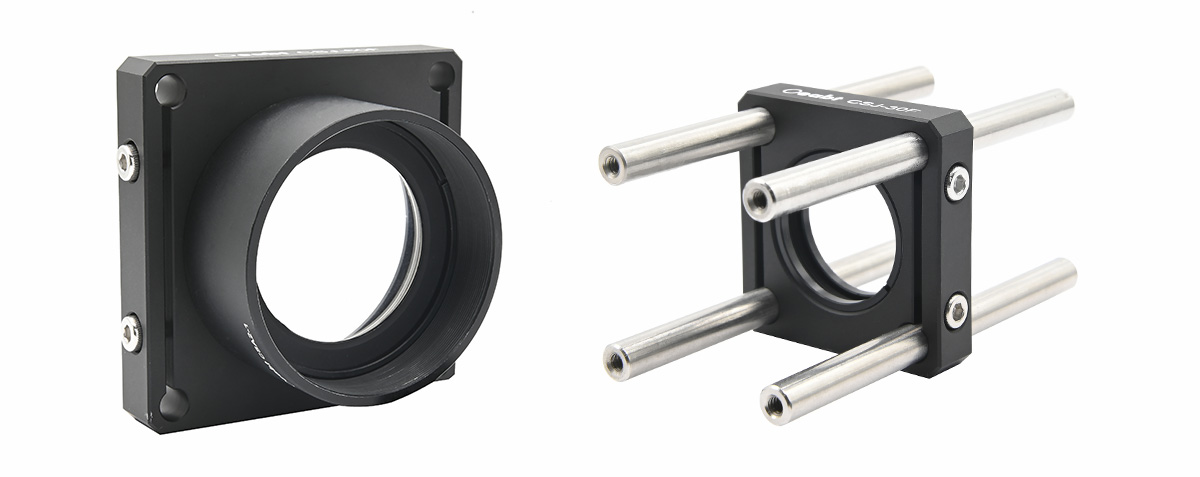

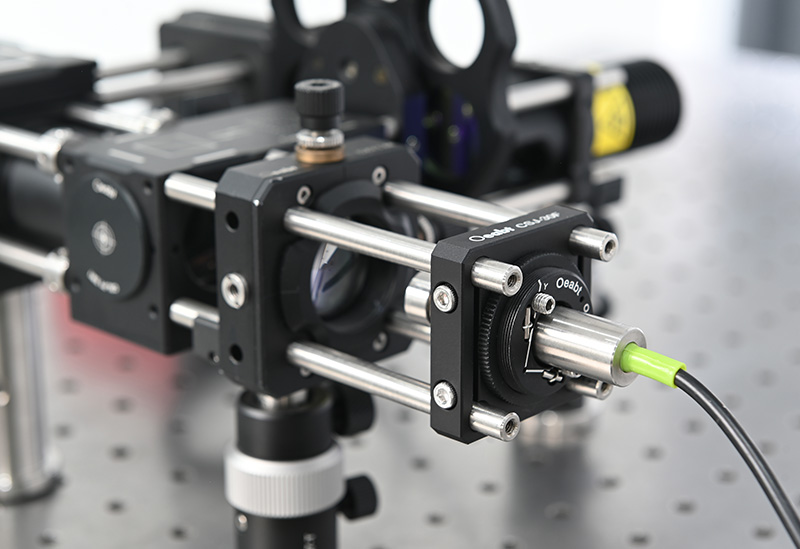

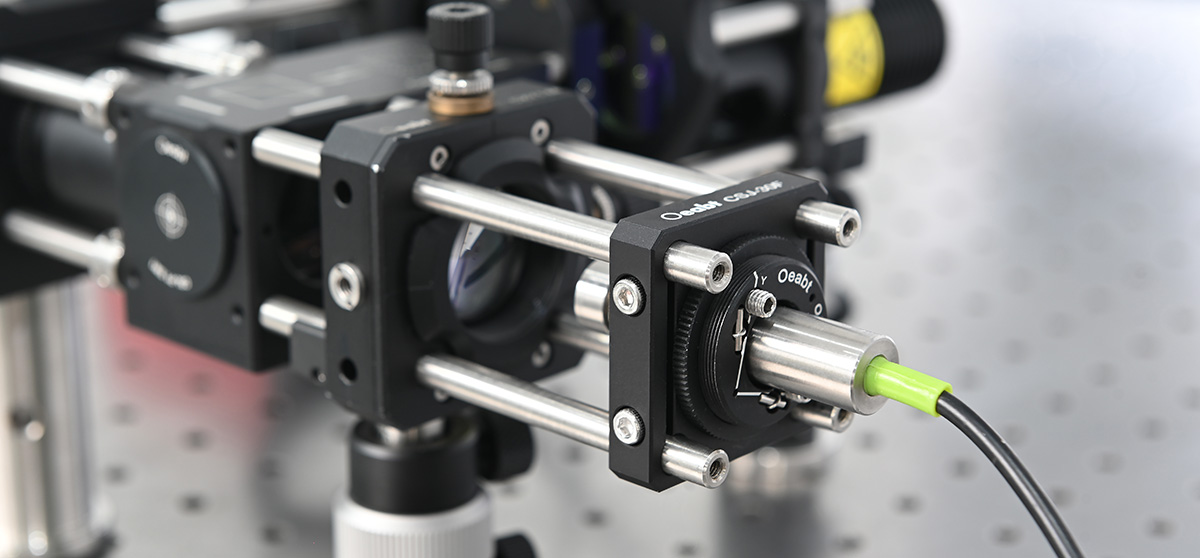

（3）作为基础构建块在笼杆上安装元件，CSJ-30F兼容30mm笼式系统，CSJ-60F兼容60mm笼式系统

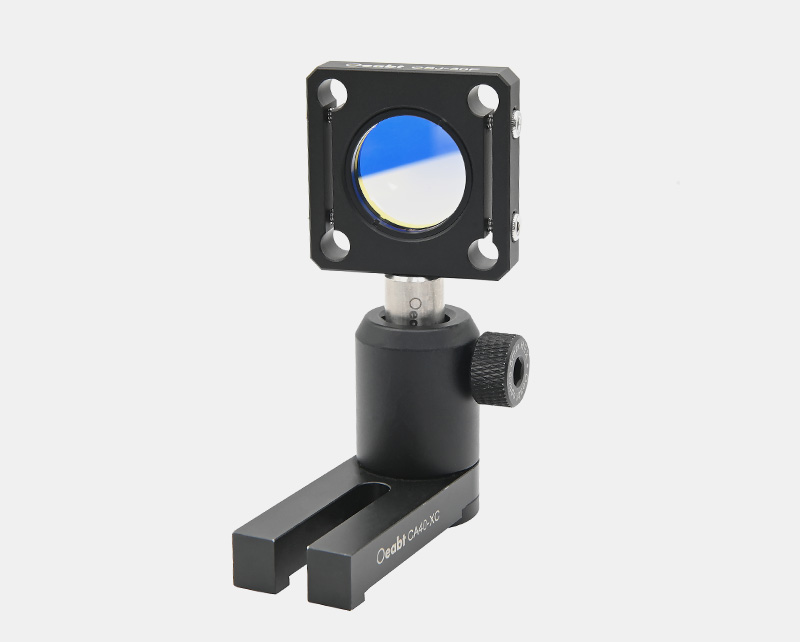

（4）板体底部设有一个M4螺孔，可直接安装到Ø1/2英寸或Ø12mm接杆上。

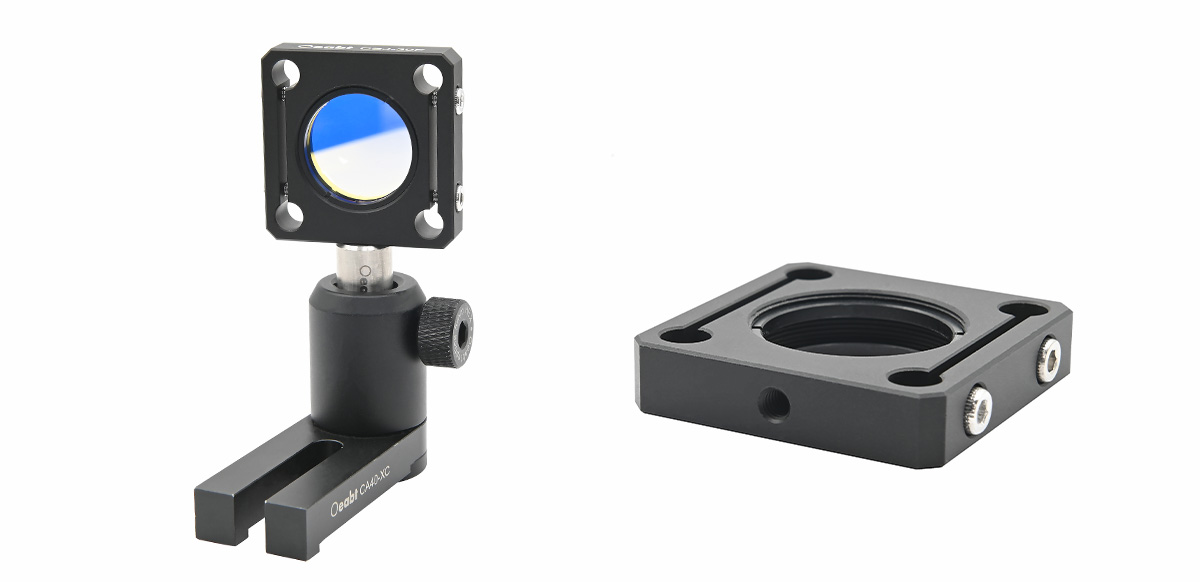

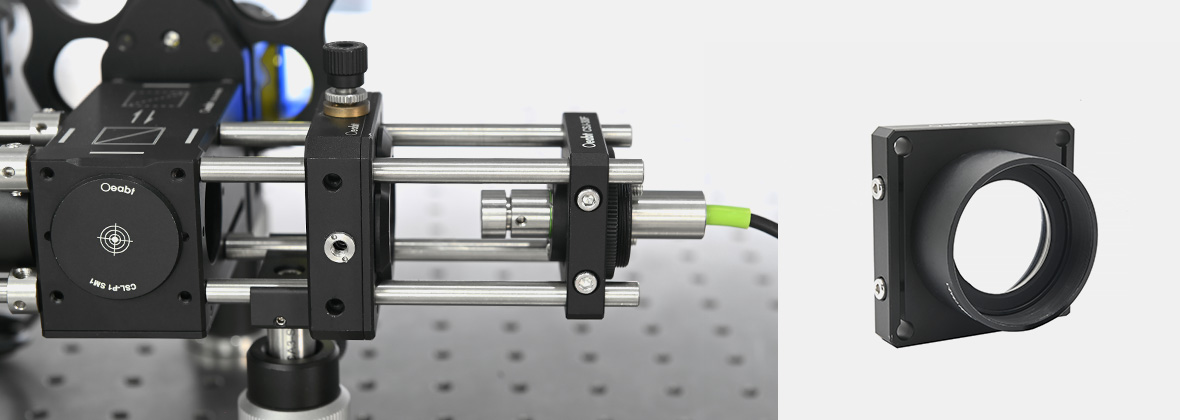

❶CA-XC系列 旋转磁性接杆支座 点击购买>
 ❷PCM-S系列 Ø6mm笼式支杆 点击购买>



CSJ-F系列 挠性螺纹笼板

• 螺纹笼板，将光学元件安装到笼式系统中；

• 带SM1或SM2螺纹，附带2个卡环；

• 兼容30mm/60mm笼式系统；

• 底部M4螺孔安装到Ø12mm接杆；

带SM1或SM2螺纹挠性笼板，作为基础构建块在笼式系统中固定光学元件。
