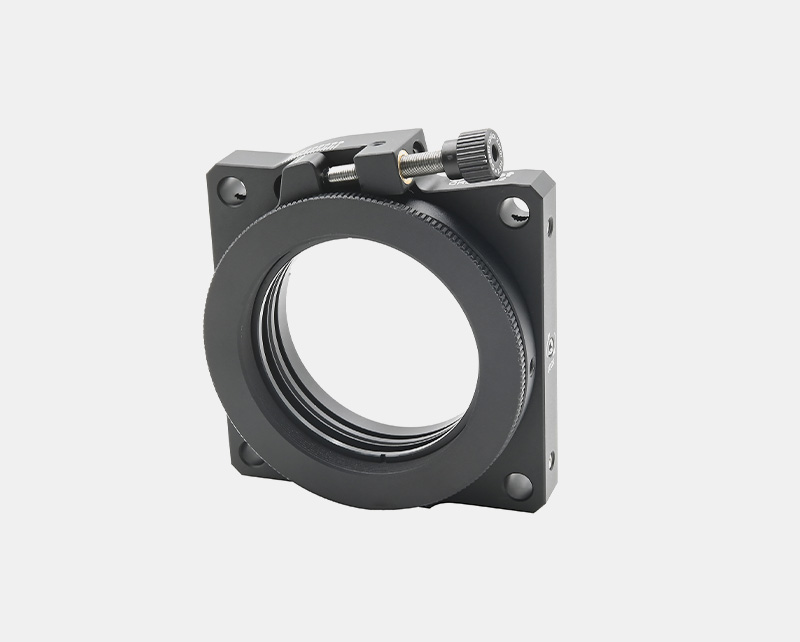

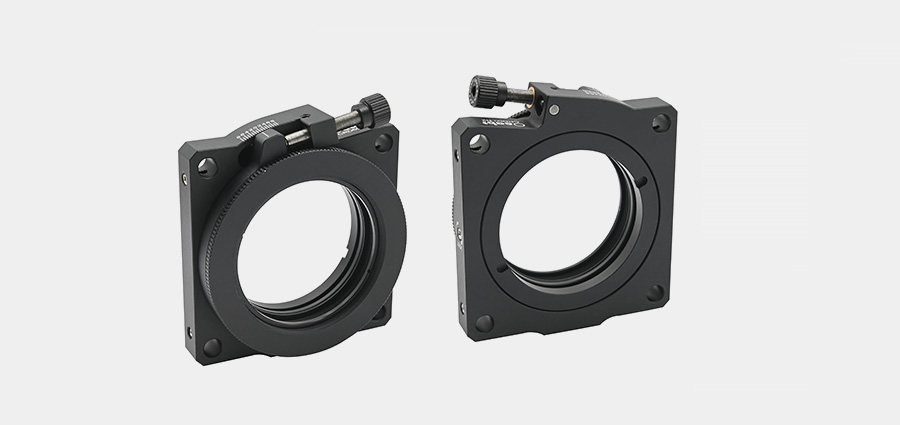

产品说明
• 360°粗旋转，±8°精调旋转；

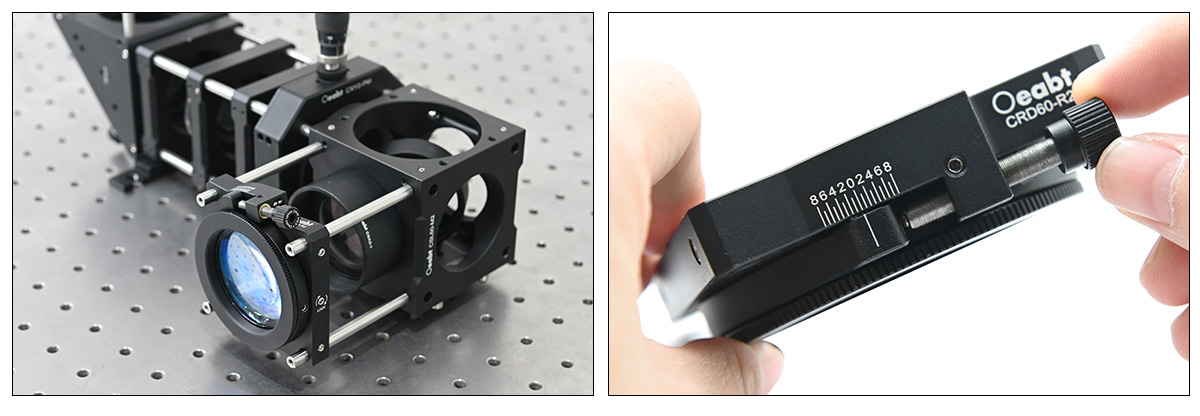

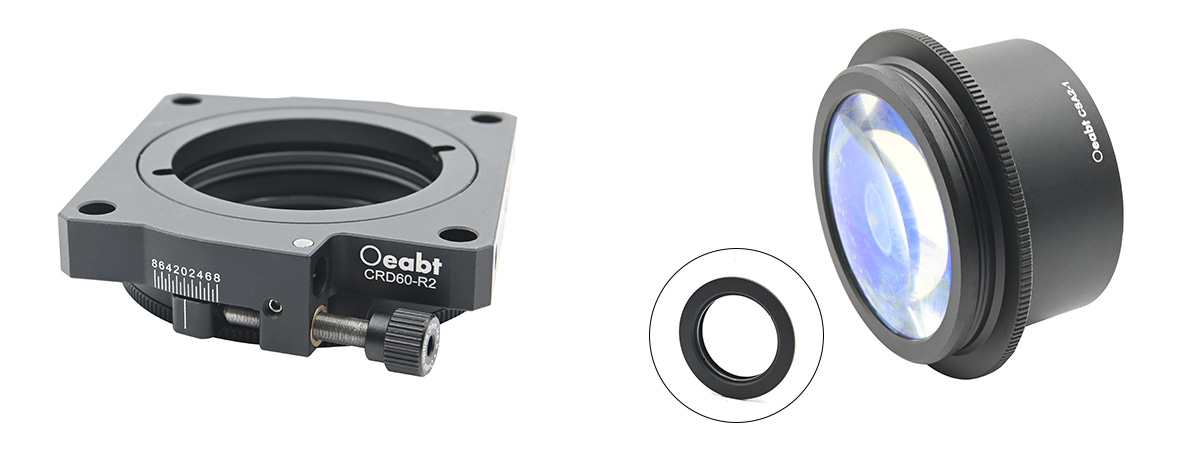

• 安装座上刻度分度为1°，每2°刻有数字标记；

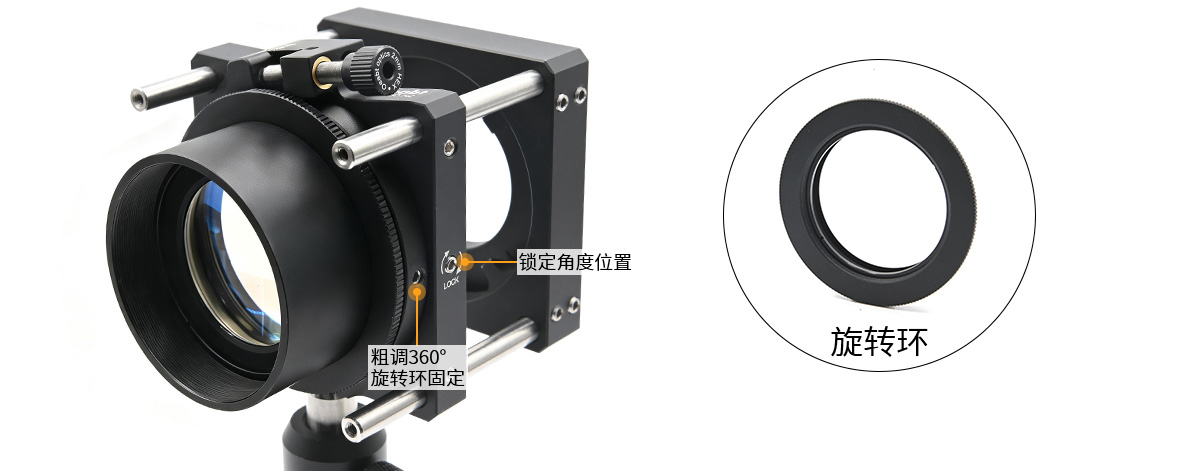

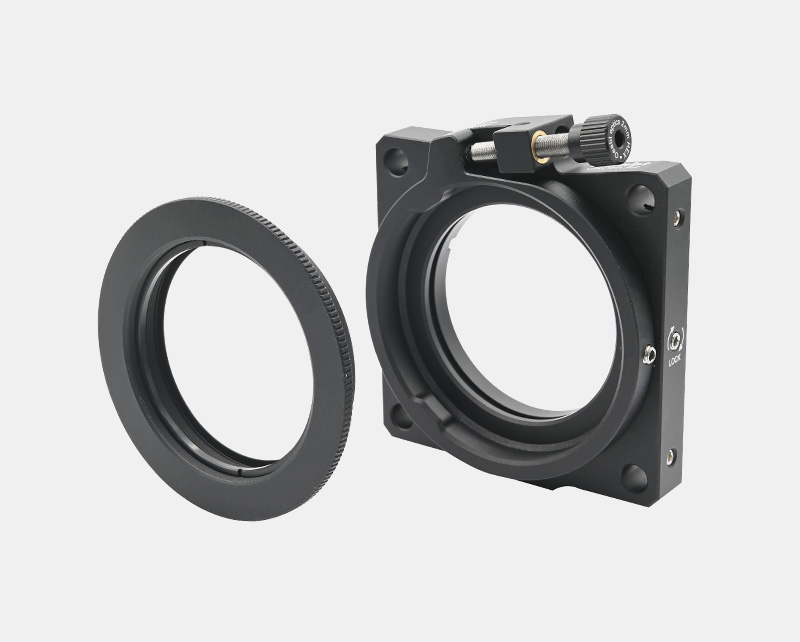

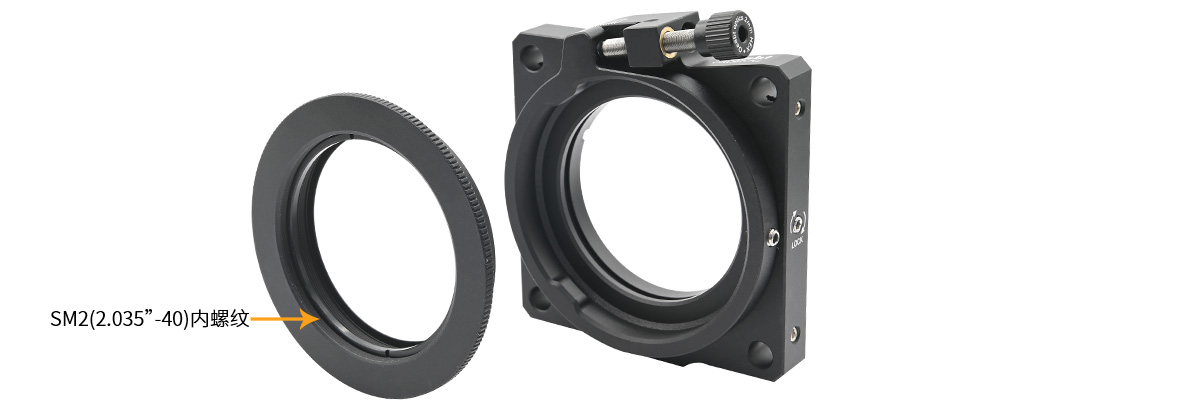

• 旋转环带SM2（2.035”-40）内螺纹，附带1个卡环；

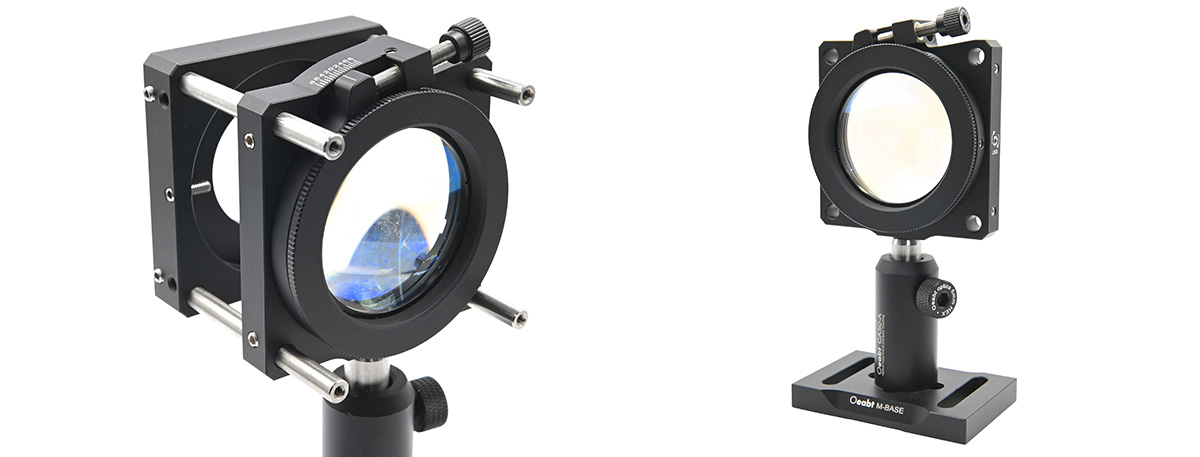

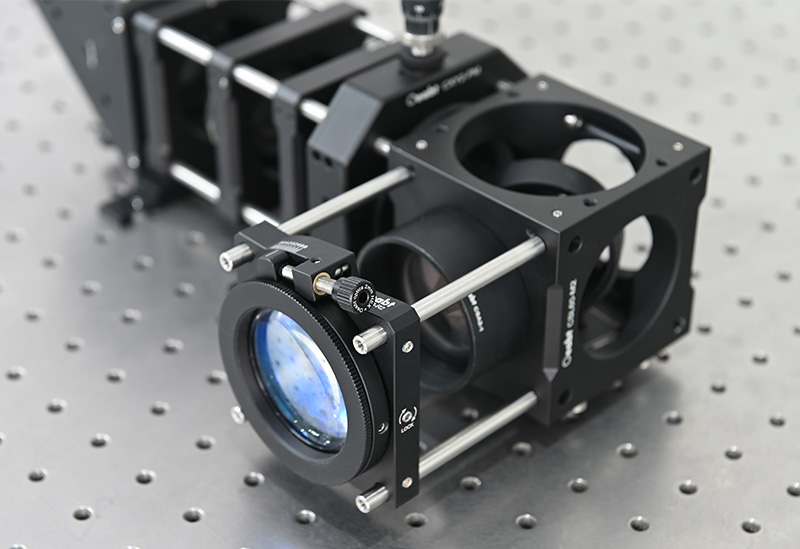

• 兼容60mm笼式系统；

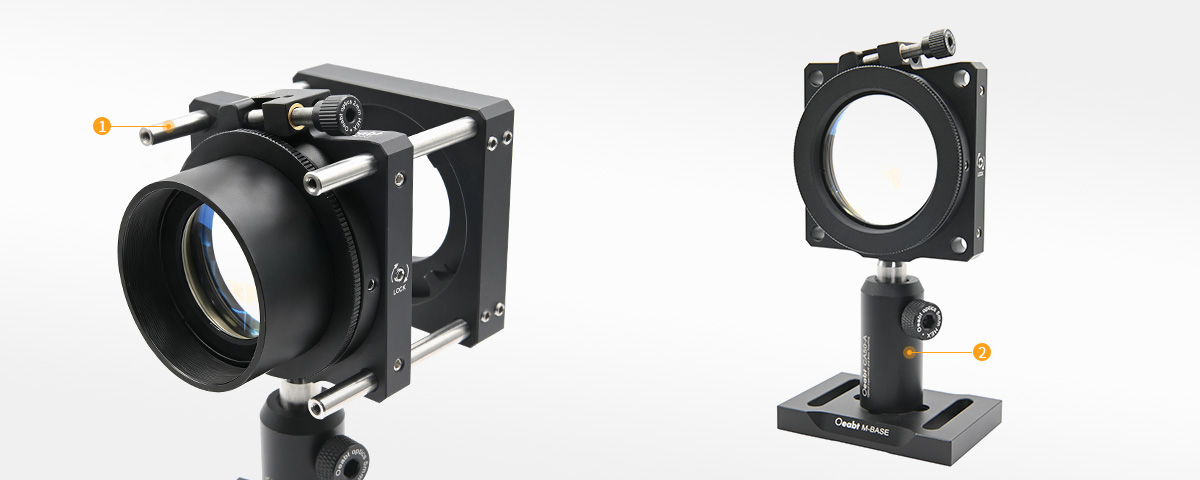

• 底部M4螺孔用于安装接杆；

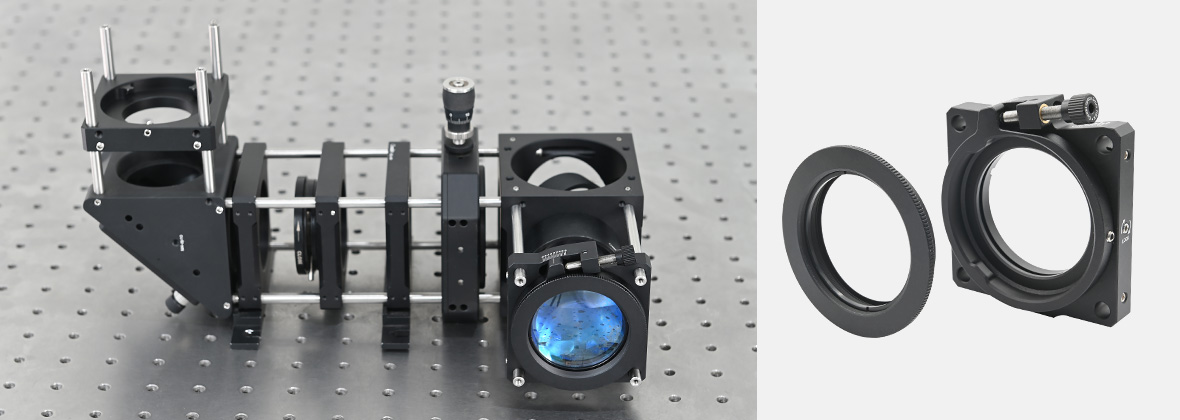

为集成在60mm笼式系统中的SM2螺纹组件提供±8°精细旋转与360°连续粗旋转的角度调节。
|
型号 |
CRD60-R2 |
|
规格 |
71.8*81.2*20.8mm |
|
调节范围 |
360°粗旋转；±8°精调，分度精度1° |
|
中心孔径 |
SM2（2.035”-40）内螺纹 |
|
安装元件 |
厚度≤8.25mm的Ø2英寸镜片 |
|
通孔间距 |
Ø6.02*4处，间距60mm |
|
螺孔类型 |
M4*1处 |
|
重量 |
135.9g |
|
材质 |
7075铝合金 |

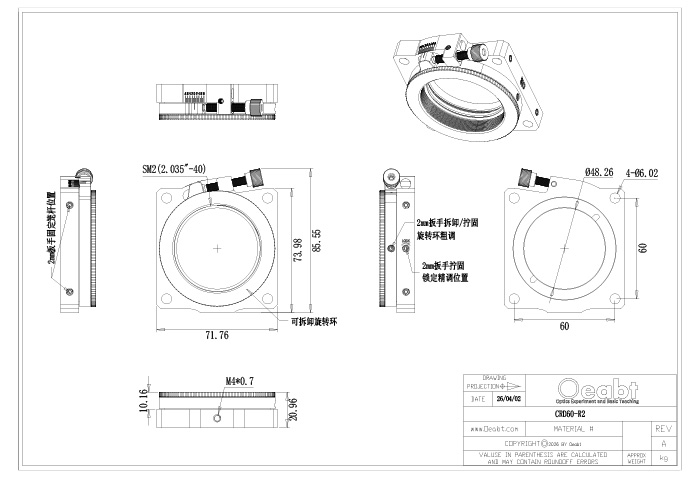

CRD60-R2 工程图下载
