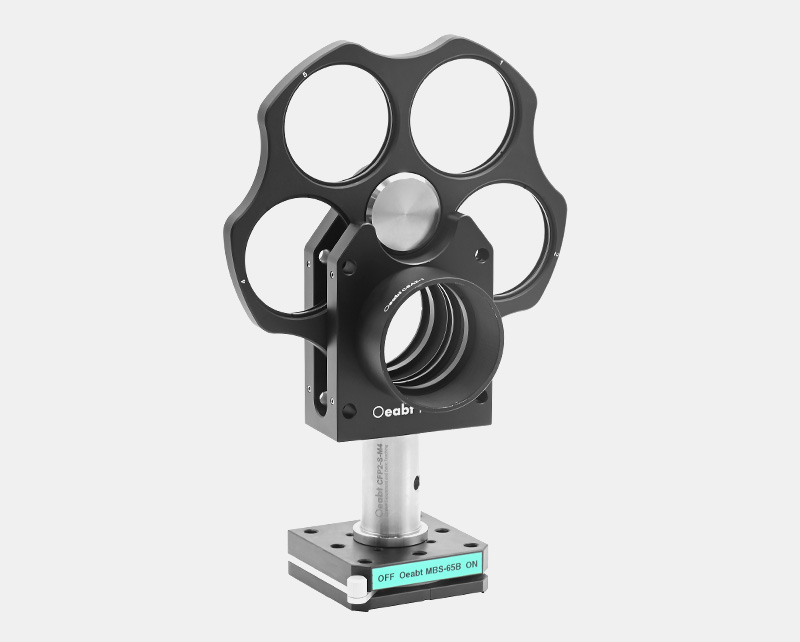

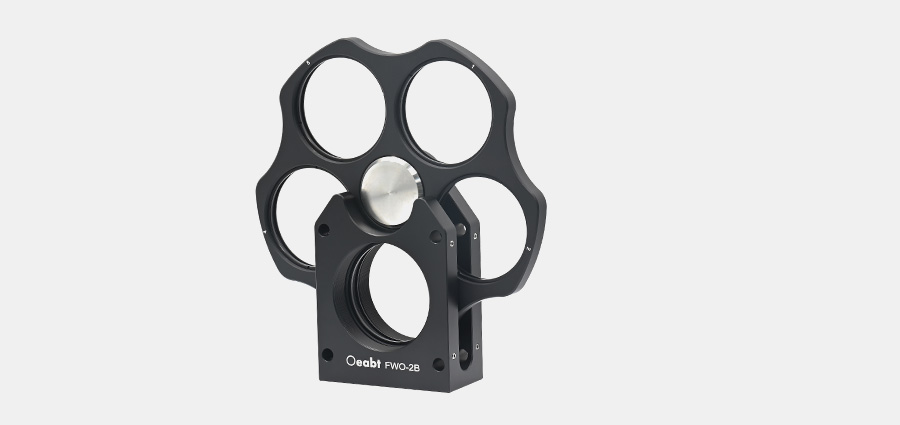

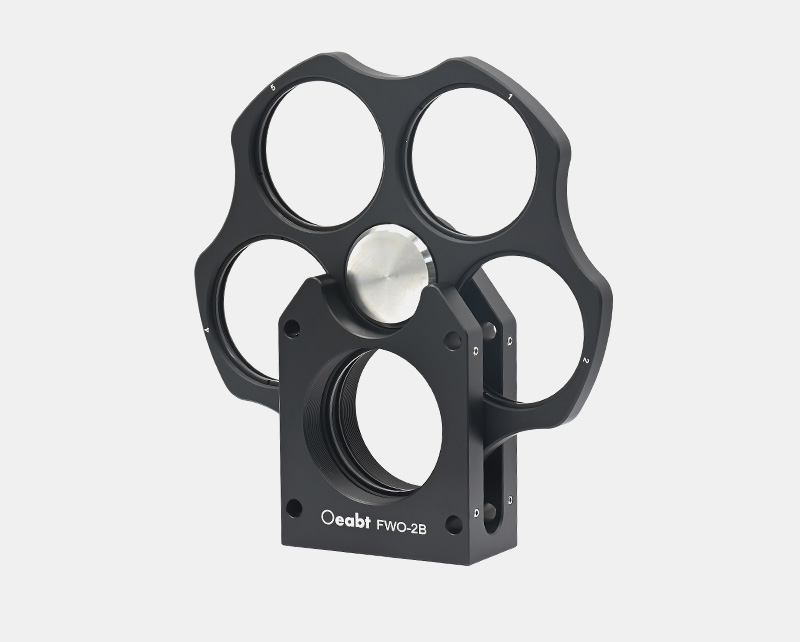

FWO-2B 60mm滤光片转轮

产品推荐

首页 > 产品中心 > 60mm笼式系统 > FWO-2B 60mm滤光片转轮
参数规格 技术说明 组装 应用举例 工程图下载
产品说明

快速旋转转轮可切换滤光片;

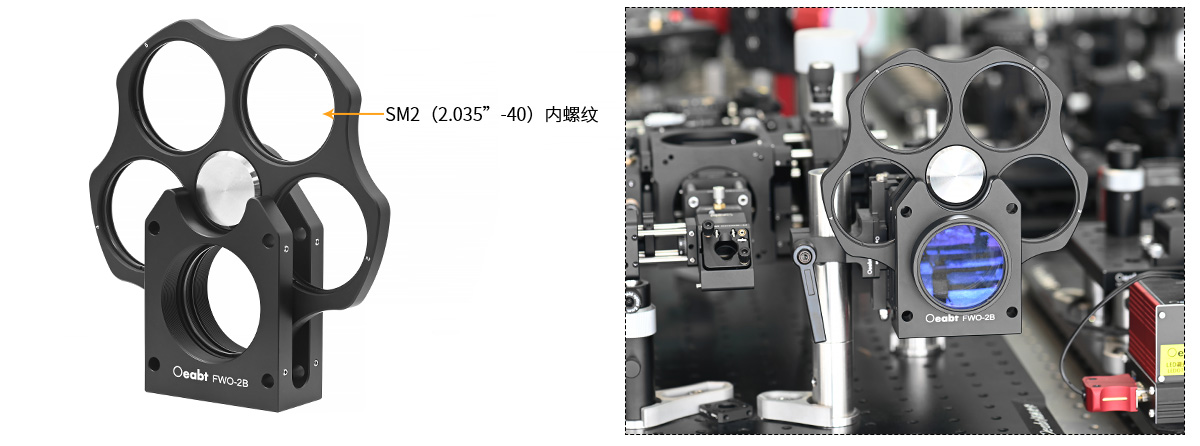

滤光片轮槽口带有SM2(2.035”-40)螺纹,附带CSK2卡环

可安装最多5个Ø2英寸,厚度≤6.4mm的光学元件

SM2(2.035”-40)内螺纹端口,兼容透镜套管

兼容60mm笼式系统

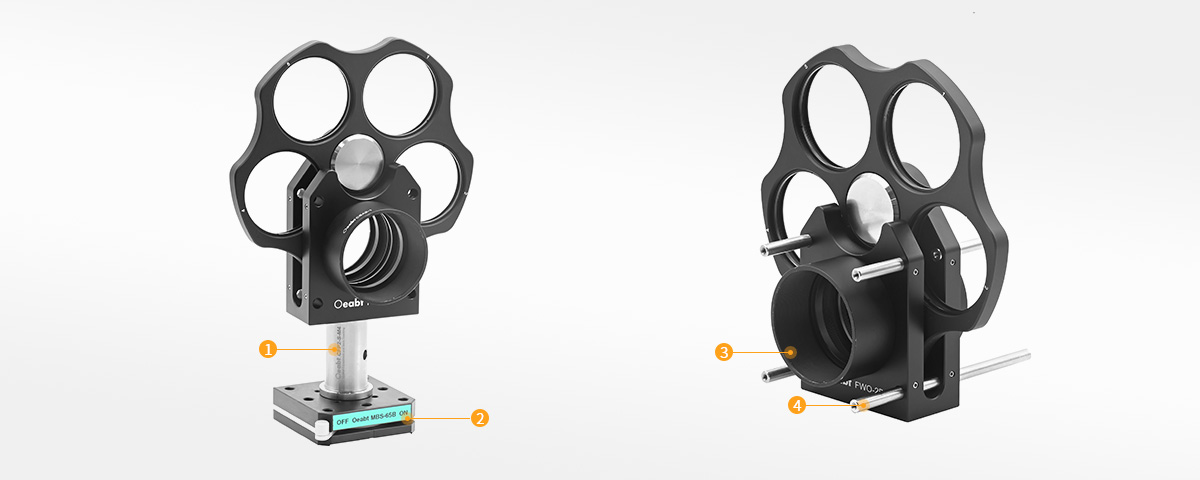

底部的M4/M6螺孔可安装接杆

FWO-2B转轮带了5个SM2螺纹的滤光片架,可直接兼容60mm笼式共轴系统

型号 FWO-2B
规格 153.0*162.9*34.4mm
轮转槽口 SM2(2.035”-40)内螺纹,厚度≤6.4mm的Ø2英寸镜片
螺孔类型
端口SM2(2.035”-40)内螺纹,M4*4处、M6*2处
通孔间距
Ø6.02mm,间距60*60mm
重量
449.5g
材质
7075铝合金

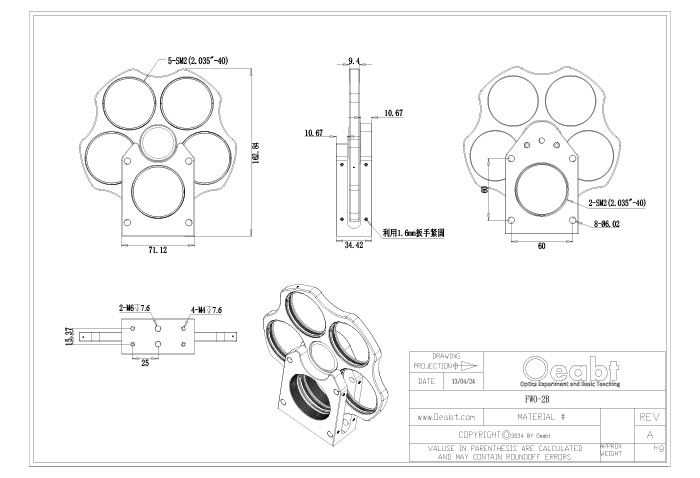

示意图
通用参数

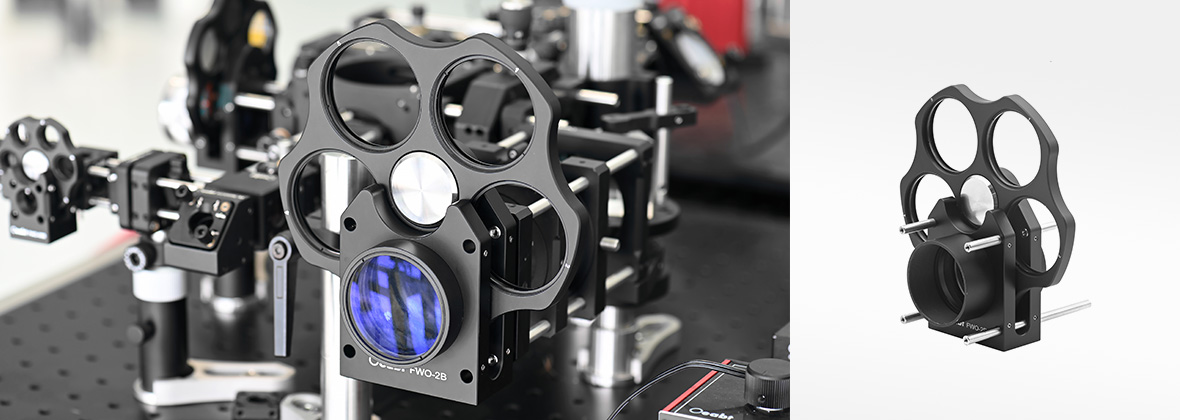

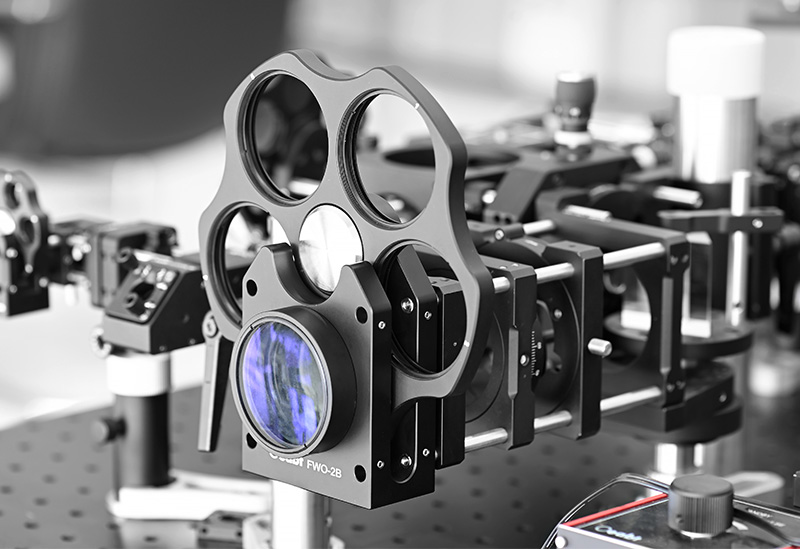

(1)FWO-2B转轮带了5个SM2螺纹的滤光片架,可直接兼容60mm笼式共轴系统。可装配Ø2英寸,厚度≤6.4mm的光学元件。其特点是配备了弹簧式滤光片轮通过卡口定位,确保滤光片中心准确对准笼式系统。





(2)主体上固定的输入和输出端口同样采用SM2螺纹,以便与CSA2系列Ø2英寸透镜套筒相匹配。为了与标准光机立件相兼容,其底部还有4个M6螺孔和2个M6螺孔。

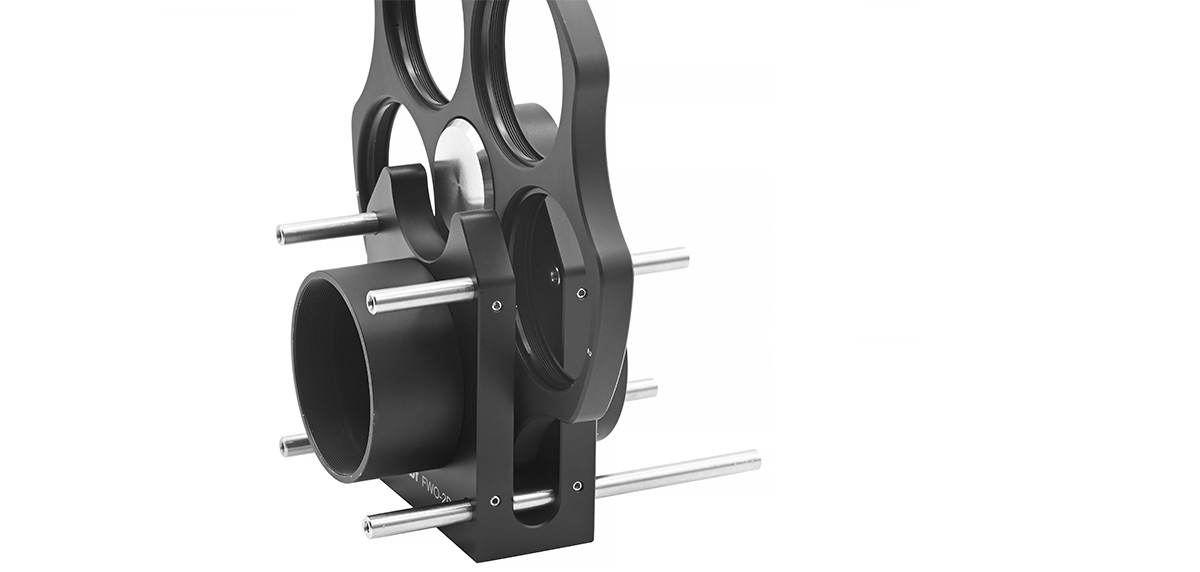

(3)笼杆通孔侧面设有固定螺丝,可通过1.3mm六角扳手进行固定。(需要注意的是, 底部的两个笼式支杆可通过安装架安装, 但顶部的两个笼式支杆由于滤光轮的阻碍而无法安装。)


FWO-2B 60mm滤光片转轮

快速旋转转轮可切换滤光片;

滤光片轮槽口带有SM2(2.035”-40)螺纹,附带CSK2卡环

可安装最多5个Ø2英寸,厚度≤6.4mm的光学元件

SM2(2.035”-40)内螺纹端口,兼容透镜套管

兼容60mm笼式系统

底部的M4/M6螺孔可安装接杆

FWO-2B转轮带了5个SM2螺纹的滤光片架,可直接兼容60mm笼式共轴系统。
