CSJ-TILT 氦氖激光器夹具架

产品推荐

首页 > 产品中心 > 氦氖激光器 > CSJ-TILT 氦氖激光器夹具架
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

►双圆心孔设计,并使安装的激光器保持稳固和优良的初始同心度; 兼容Ø30-44mm的氦氖激光器安装; 提供±5°俯仰角度和±5°偏摆角度的可调范围; 兼容60mm笼式系统;

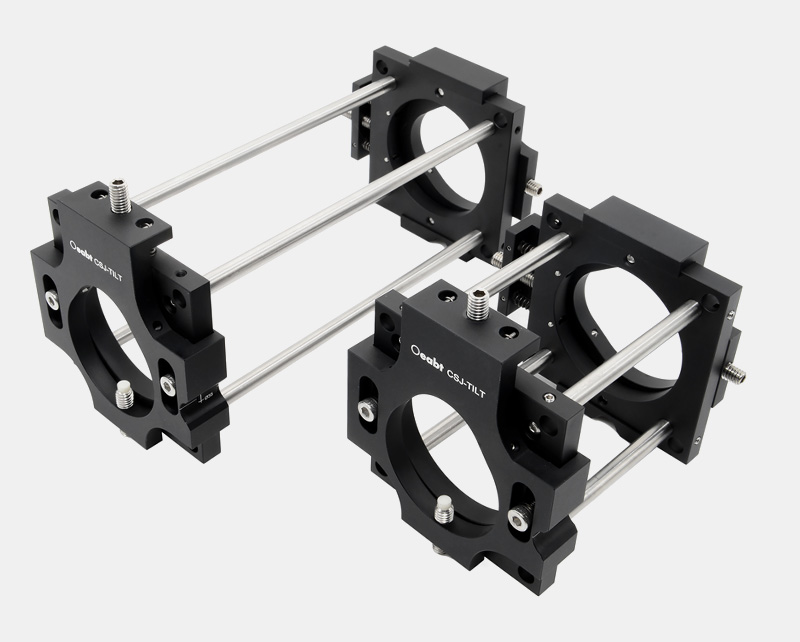

CSJ-TILT设计带有双圆心孔的调整座,可兼容安装Ø30mm-Ø44mm的氦氖激光器或圆柱形组件的无漂移定位。同时通过圆弧约束及三点定位功能,使得氦氖激光器安装稳固以确保可重复的角度方向和稳定性。
型号
CSJ-TILT
规格
79.1*84.6*16.0mm
夹持直径
Ø30mm-44mm
调节范围
±5°俯仰,±5°偏摆
通孔间距
Ø6.02mm,间距60*60mm
重量
129.2g
材质
7075铝合金


示意图
通用参数
(1)CSJ-TILT设计带有双圆心孔的调整座,可兼容安装Ø30mm-Ø44mm的氦氖激光器或圆柱形组件的无漂移定位。同时通过圆弧约束及三点定位功能,使得氦氖激光器安装稳固以确保可重复的角度方向和稳定性。

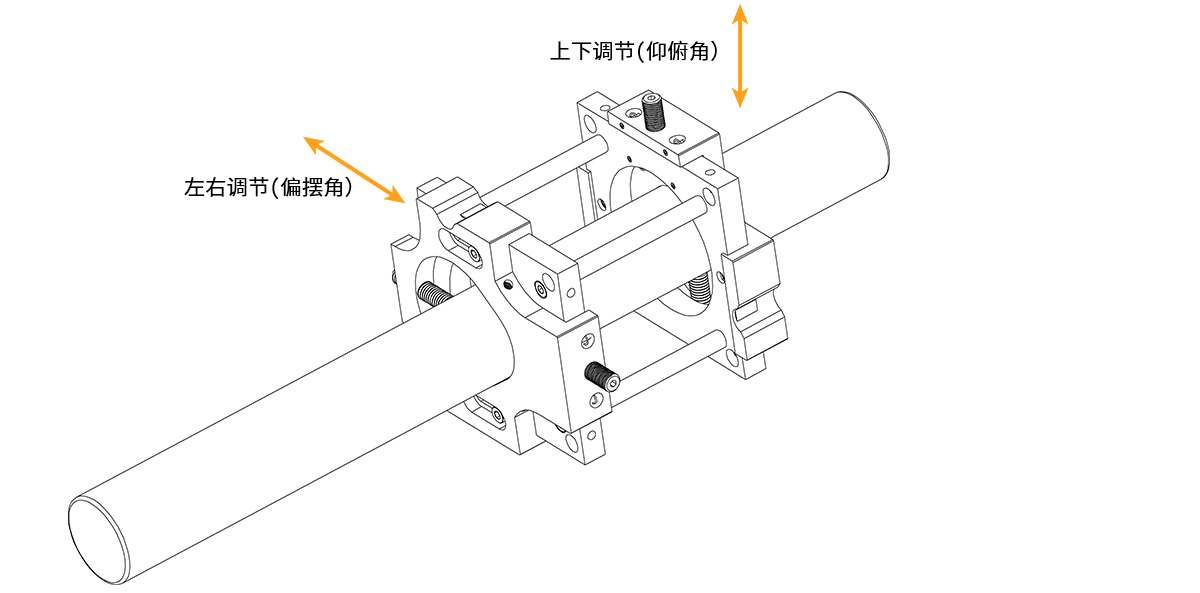

(2)拉簧一端的调节螺丝还提供了±5°俯仰和±5°偏转控制用于激光光源定位,以实现平滑调节、小交叉耦合和精确的光束放置。当角度调整完毕,可拧紧前面板左右两处柱头螺丝锁定角度位置。

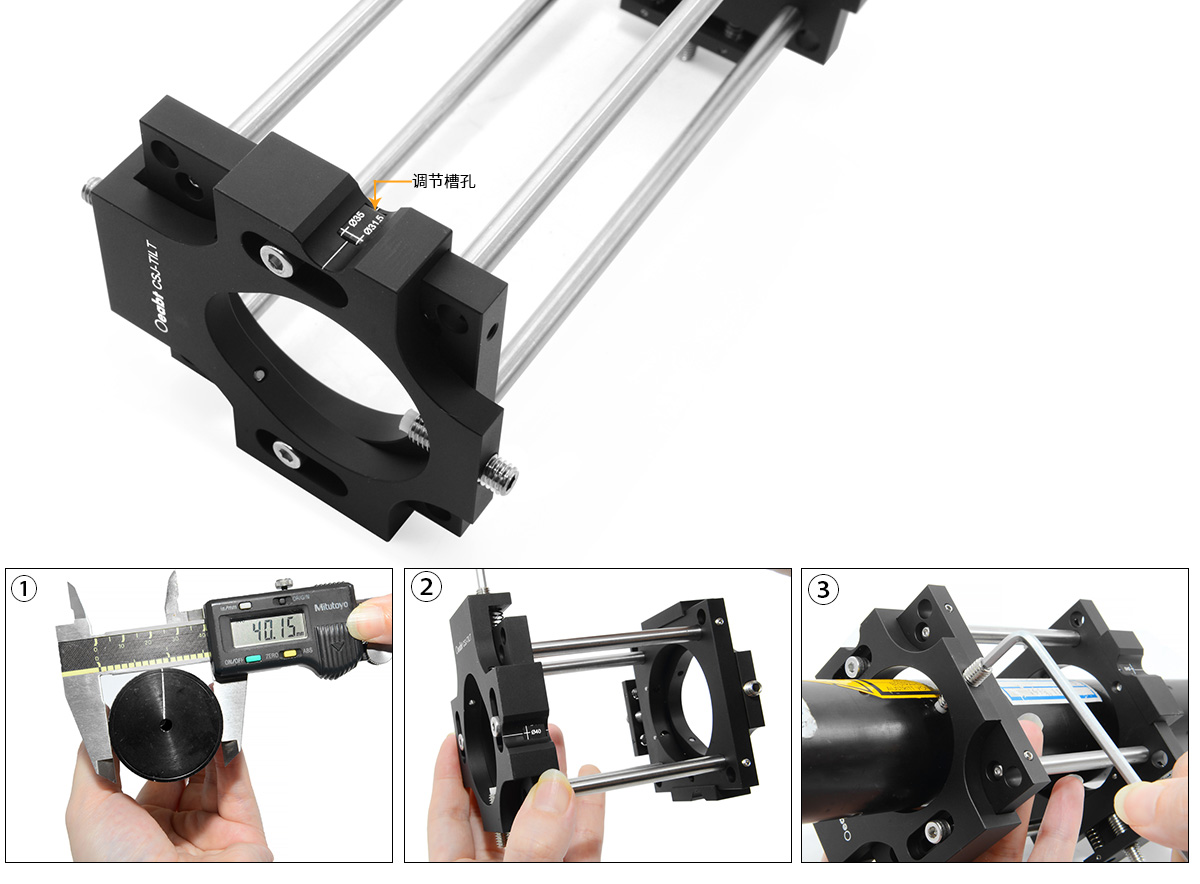

(3)安装座一端侧面具有调节槽孔,且激光刻有直径参考数字(该数字即为安装直径)。通过调节槽孔旁的对准线可快捷定位调节直径,从而快速安装。注意,确定夹持直径后的安装位置此刻即为中心同轴。

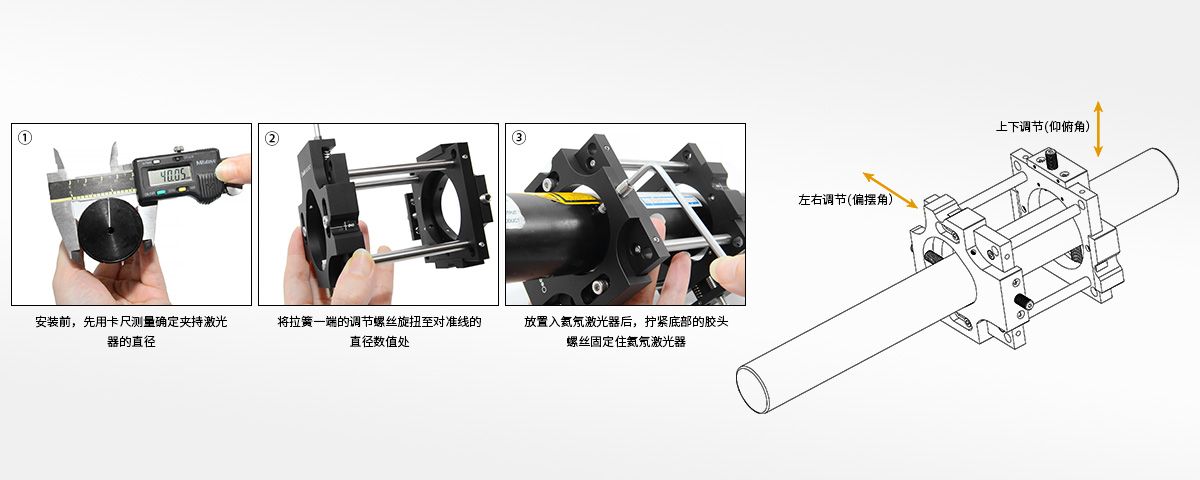

安装前,先用卡尺测量确定夹持激光器的直径,利用拉簧一端的调节螺丝旋扭至调节槽孔标识的直径位置。放置入氦氖激光器后,即可拧紧底部的紧定螺丝夹持固定氦氖激光器。

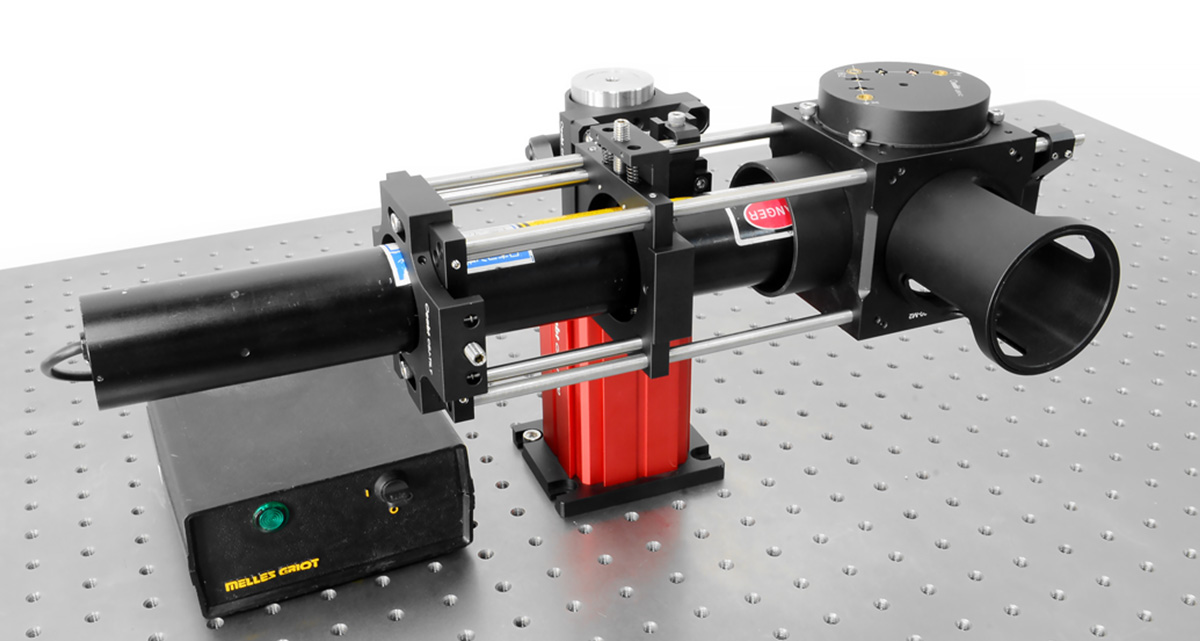

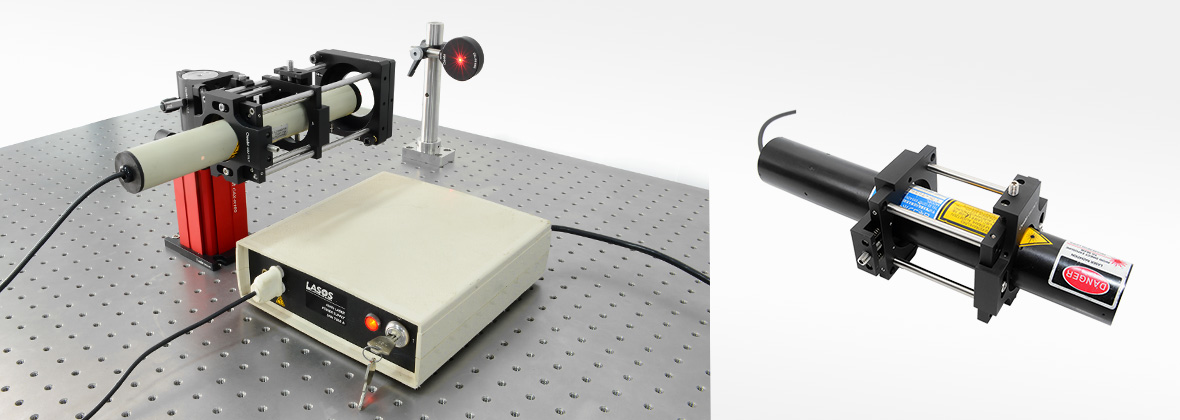

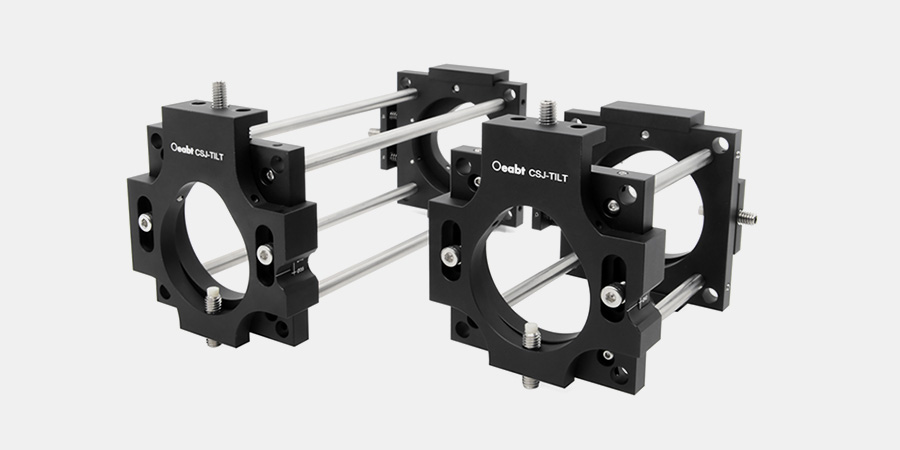

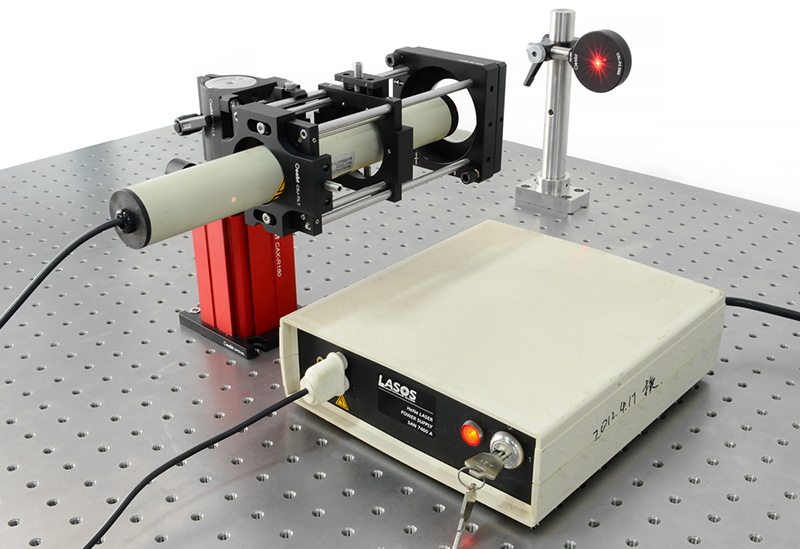

(4)安装座周边有4处Ø6.02mm的通孔,间距60*60mm,可兼容60mm笼式系统,与笼式组件集成使用。另可搭配CSK-A70卡入式安装支架应用于自由空间搭建。



(5)预安装置件:

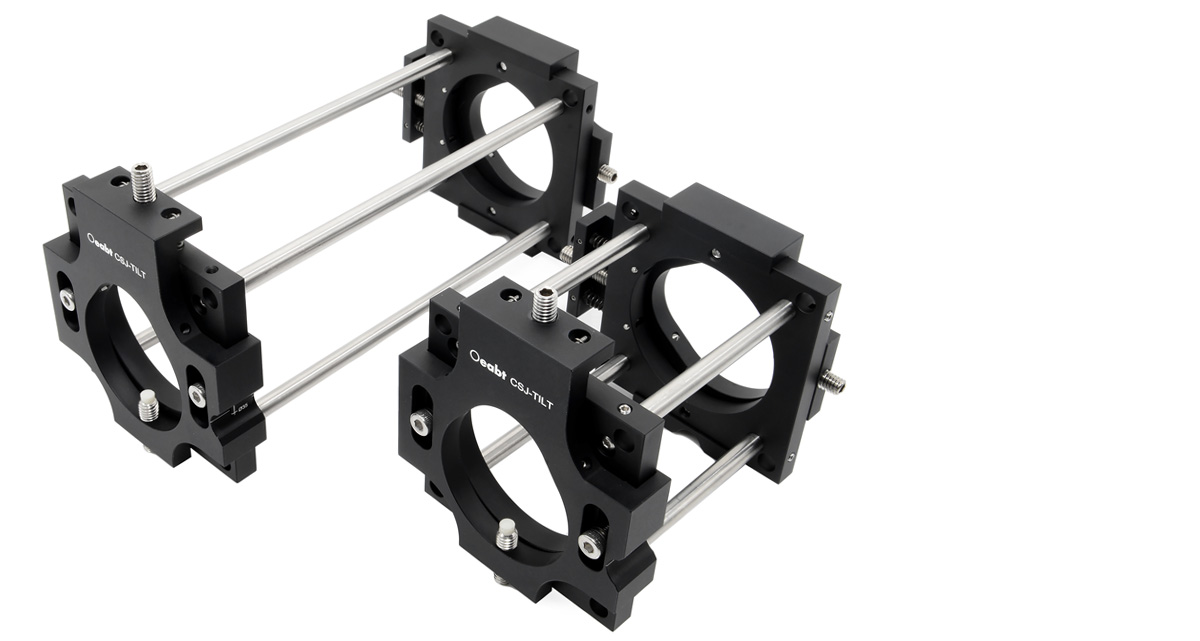

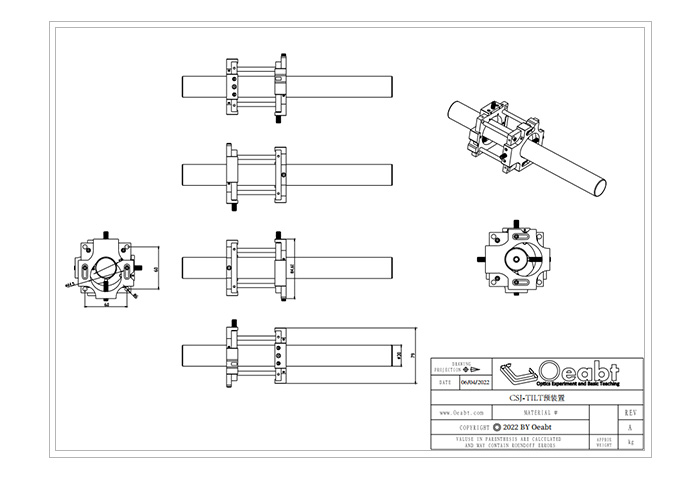

CSJ-TILT 氦氖激光器夹具架【预装置件】

预装置件;

双圆心孔设计,并使安装的激光器保持稳固和优良的初始同心度;

兼容Ø30-44mm的氦氖激光器安装;

提供±5°俯仰角度和±5°偏摆角度的可调范围;

兼容60mm笼式系统;

夹具架可提供±5°俯仰和±5°偏转控制用于激光光源定位,以实现平滑调节、小交叉耦合和精确的光束放置。安装座一端侧面具有调节槽孔,且激光刻有直径参考数字(该数字即为安装直径)。通过调节槽孔旁的对准线可快捷定位调节直径,从而快速安装。注意,确定夹持直径后的安装位置此刻即为中心同轴。

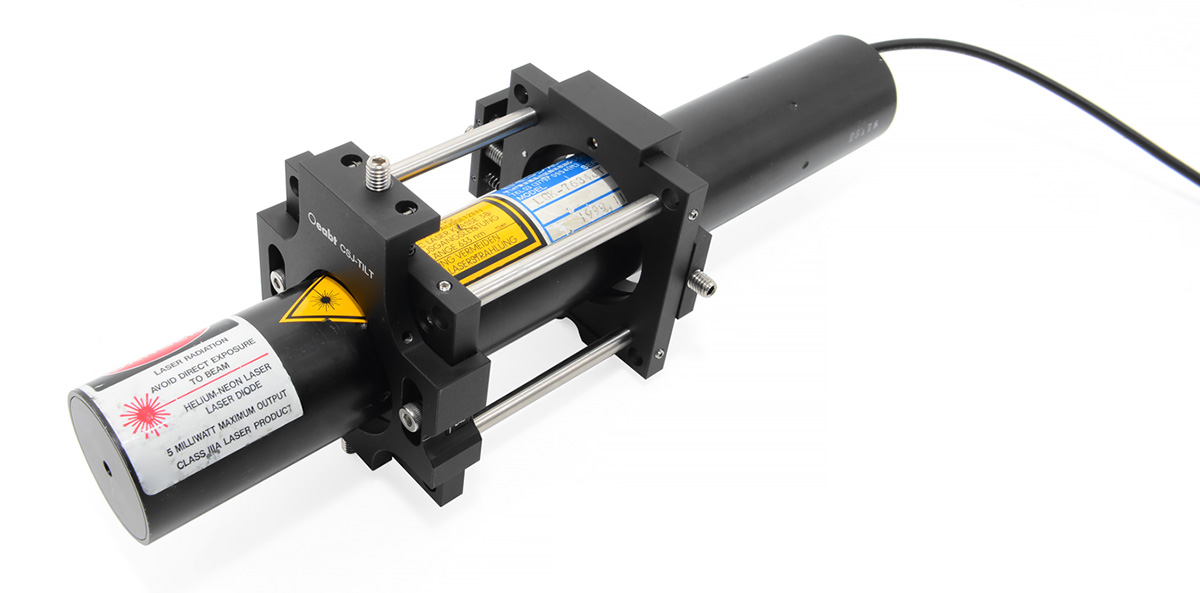

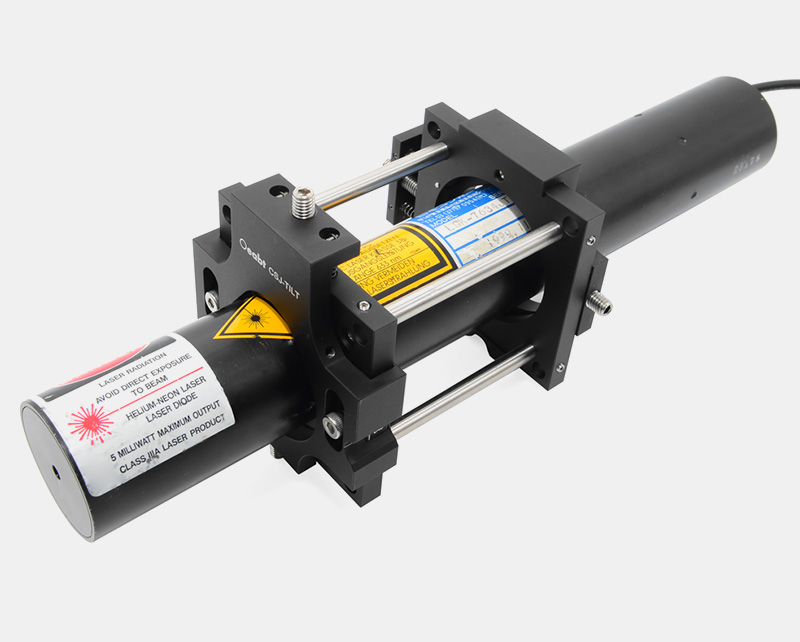

可安装Ø30-44mm氦氖激光器
