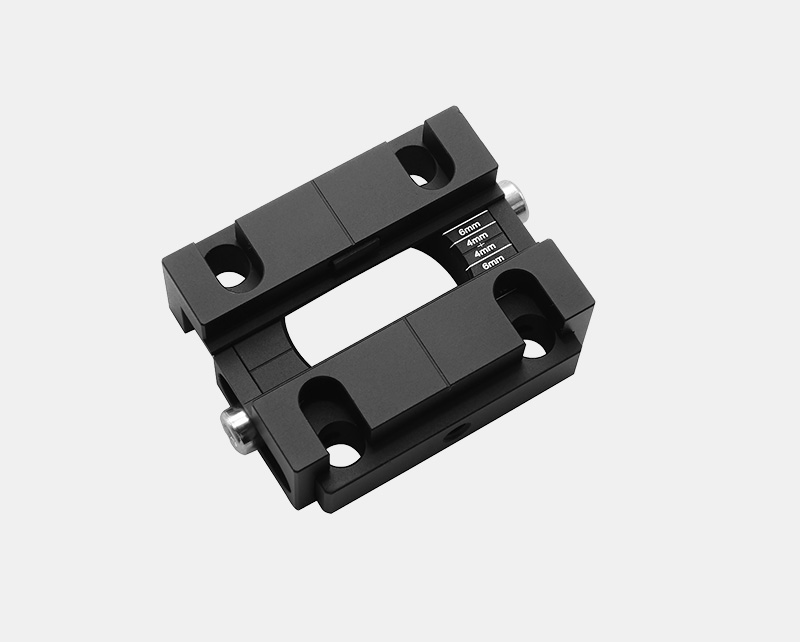

CSJ-LB 笼式柱镜安装座

产品推荐

首页 > 产品中心 > 30mm笼式系统 > CSJ-LB 笼式柱镜安装座
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

用于30mm笼式系统的光学元件安装座;

SM1(1.035”-40)内螺纹;

刻度标记,刻度总长20mm;

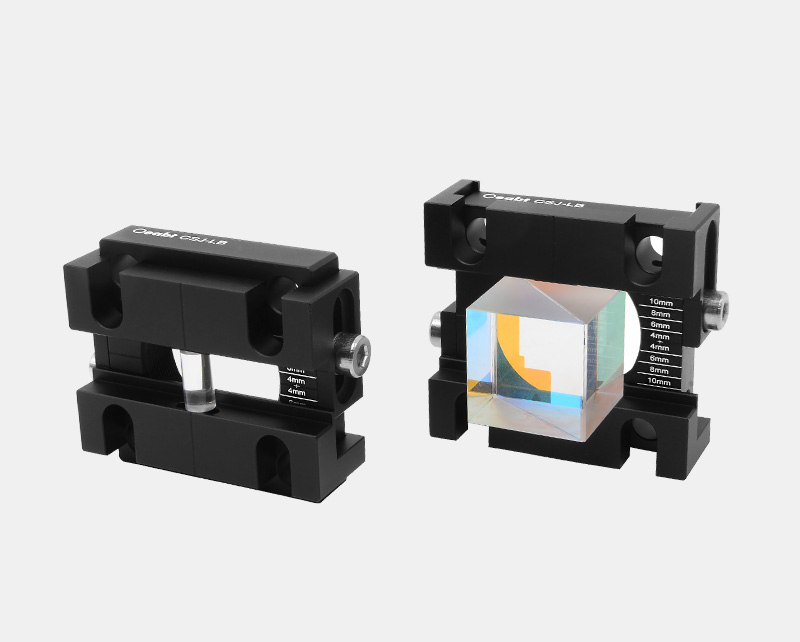

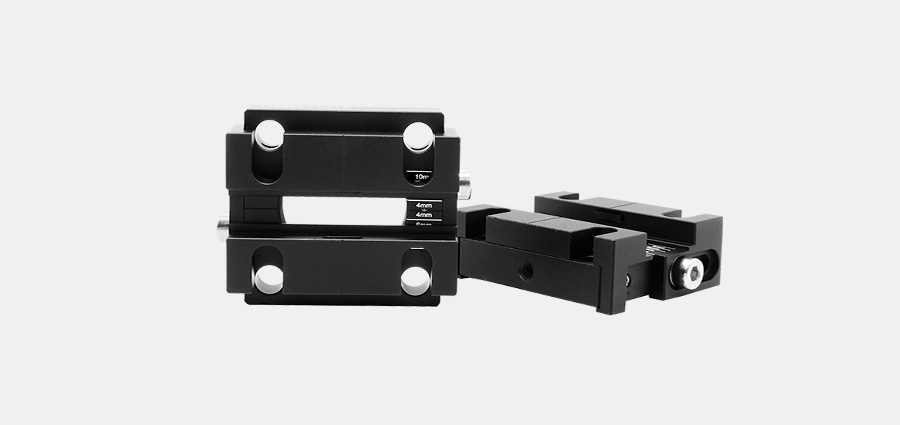

CSJ-LB柱镜安装座设计用于在30mm笼式系统中水平或者垂直安装柱透镜或者其它矩形光学元件。兼容高度范围从8mm到20mm。
型号
CSJ-LB
规格
46.6*43.8*15.8mm
夹持高度
8-20mm
中心孔径
SM1(1.035”-40)内螺纹
通孔间距
Ø6.02mm,间距30*30mm
螺纹类型
M4
重量
42.0g
材质
7075铝合金

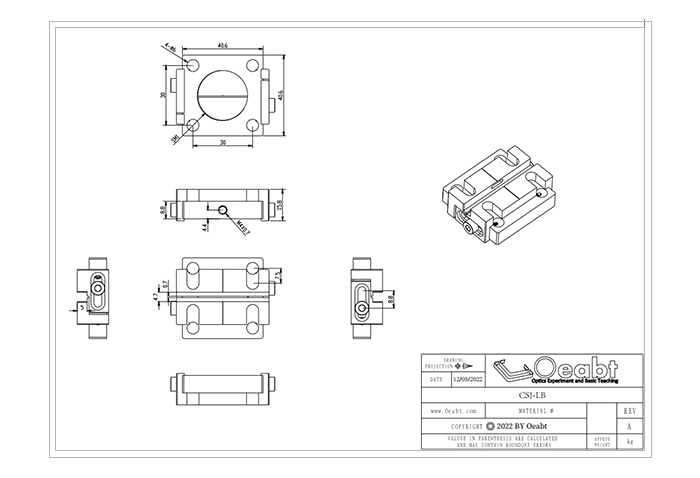

示意图
通用参数

☑光学知识点


- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号,  但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS,美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小,螺距一样为每英寸40牙。具体尺寸如下:

【*SM05表示英寸的一半,而SM1和SM2则表示1和2英寸】

系列  类型
螺纹(in)
公称直径(mm)
小径(mm)
中径(mm)
大径(mm)
SM05
0.535-40
13.59
12.98±0.07
13.24±0.05
>13.59
SM05
0.535-40
13.59
<12.78 13.10±0.05
13.50±0.05
SM1
1.535-40
26.29
25.68±0.07
25.95±0.05
>26.29
SM1
1.535-40
26.29
<25.48
25.79±0.05
26.19±0.06
SM2
2.535-40
51.69
51.08±0.075
51.35±0.075
>51.69
SM2
2.535-40
51.69
<50.87
51.18±0.05
51.59±0.05



☑产品描述

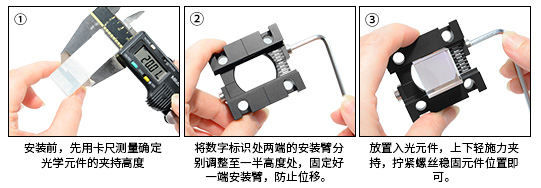

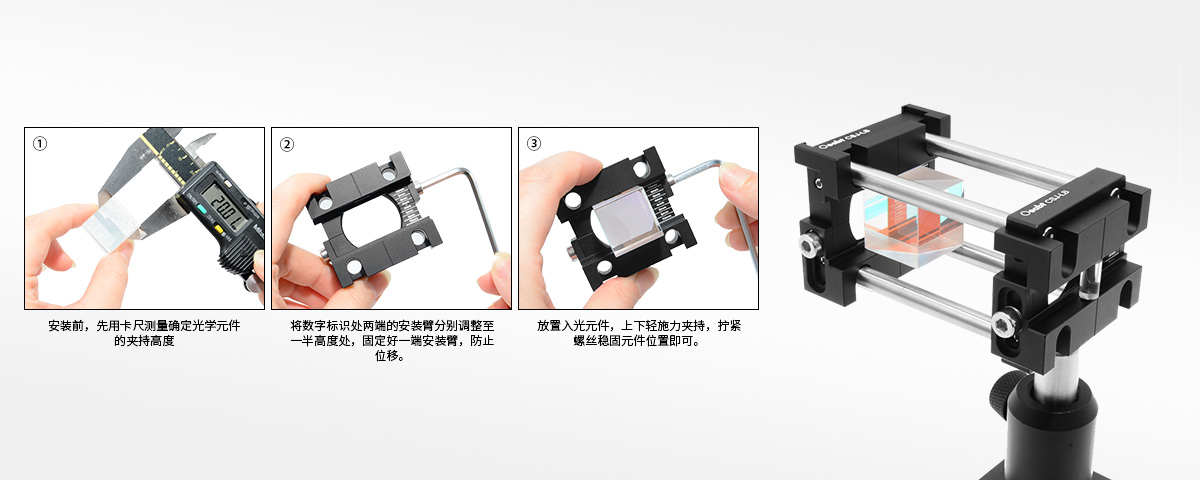

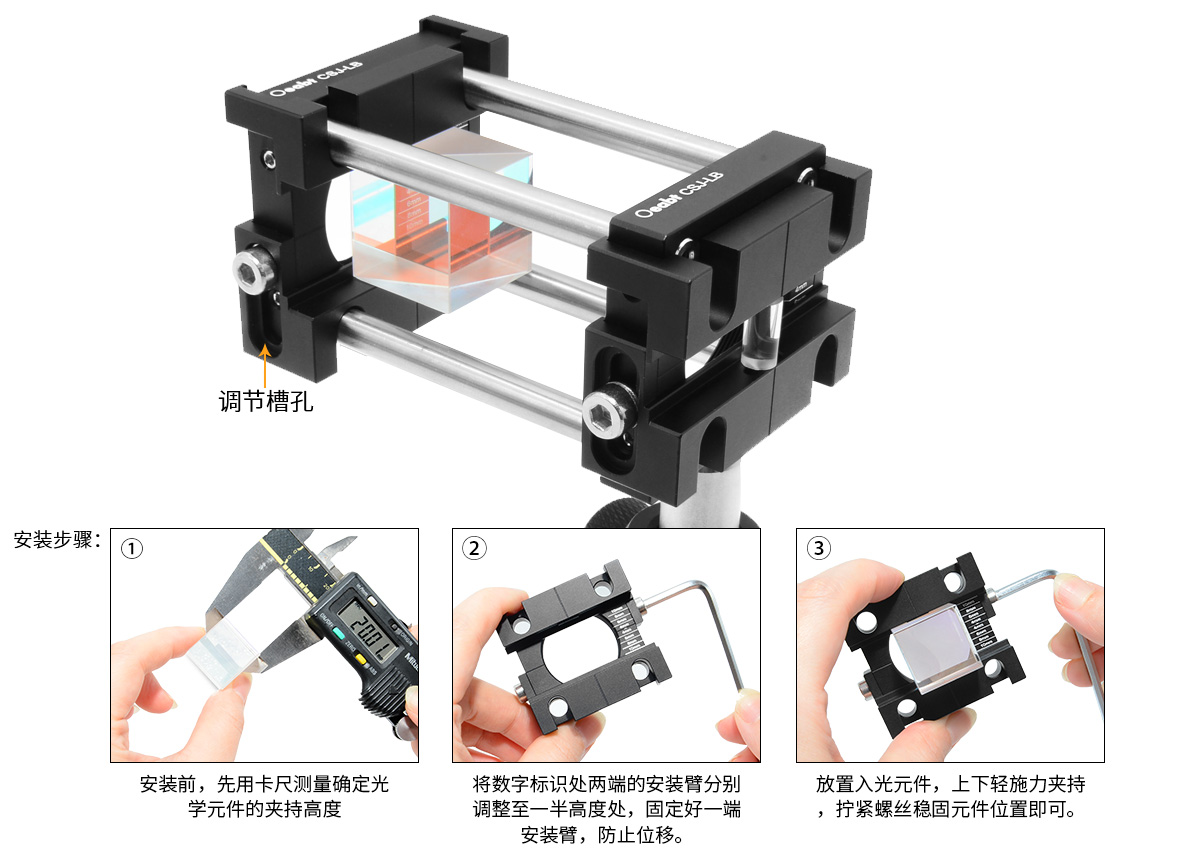

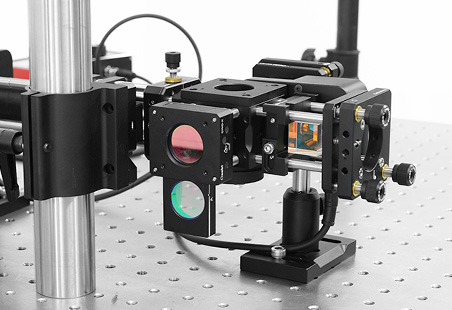

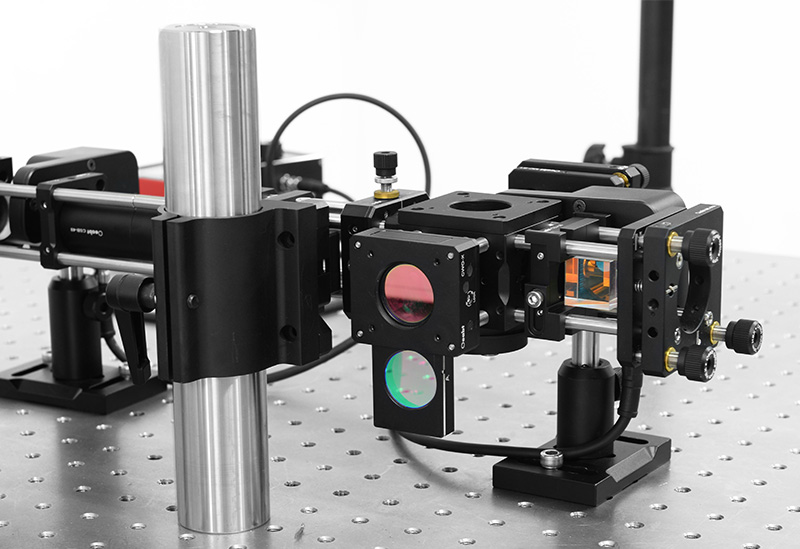

(1)CSJ-LB柱镜安装座设计用于在30mm笼式系统中水平或者垂直安装柱透镜或者其它矩形光学元件。兼容高度范围从8mm到20mm,通过两个安装臂夹持,拧紧侧边柱头螺丝固定元件位置。

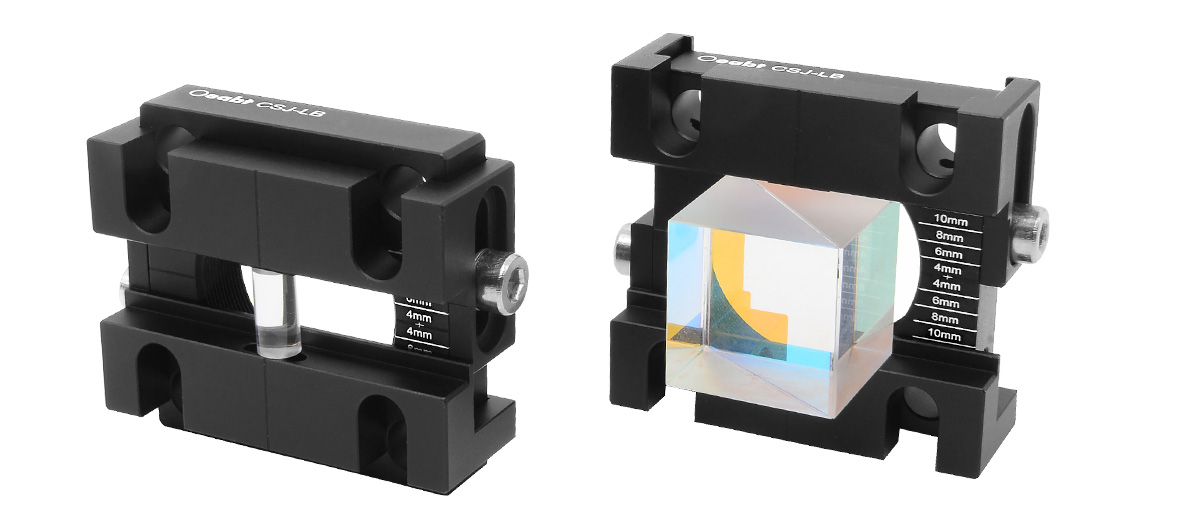

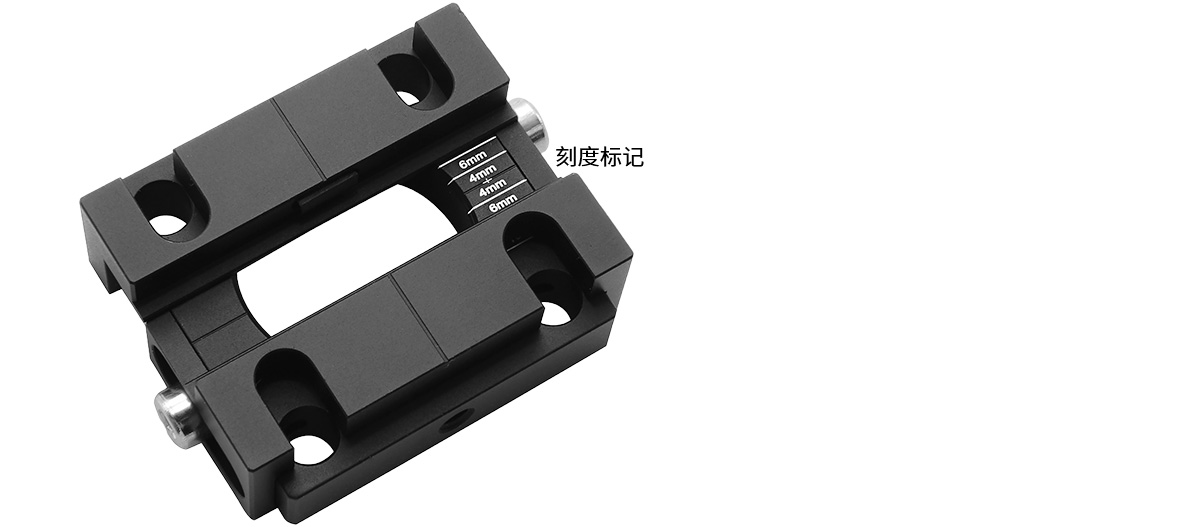

(2)笼板一侧刻有刻度标记,主刻度为4mm1处,次刻度则为2mm为间隔增加,刻度总长20mm。且笼板中心有凹槽的十字靶心用于辅助安装元件的定心,当柱透镜轴与安装臂平行时是最容易透镜定中心的。

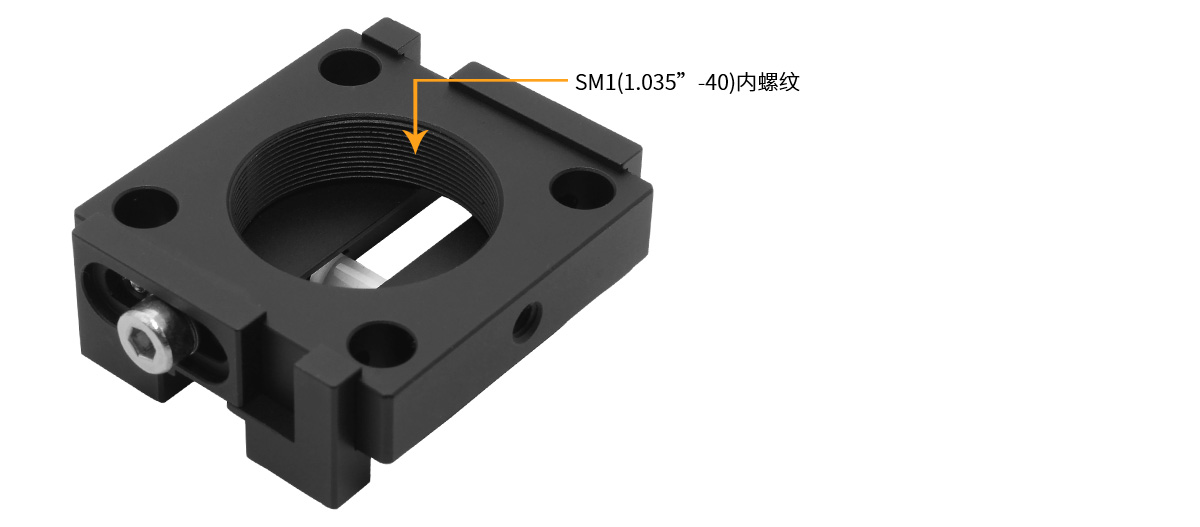

(3)笼板中心孔为SM1(1.035”-40)内螺纹,兼容Ø1英寸透镜套筒




(4)边各开有1处兼容Ø6mm支杆的通孔,间距30*30mm,利用1.6mm六角扳手锁定侧边紧定螺丝来固定支杆位置。

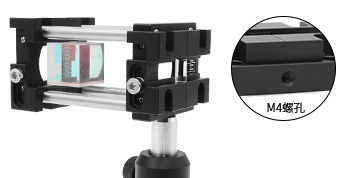

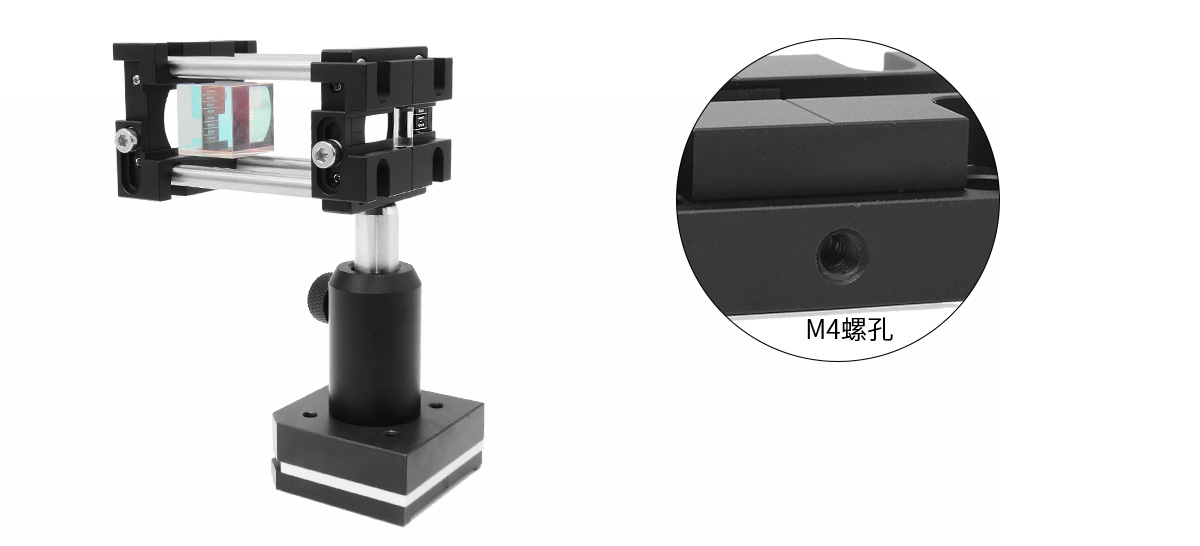

(4)底部具有一处M4螺孔用于安装接杆,应用于自由空间使用。

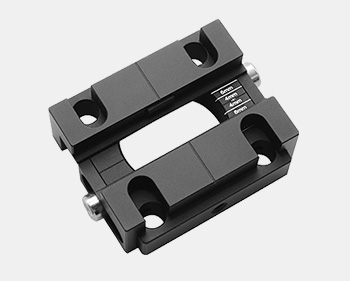

CSJ-LB 笼式柱镜安装座

用于30mm笼式系统的方形光学元件安装座;

兼容高度范围8-20mm的光学元件;

2mm间隔刻度辅助同轴性和重复性;

SM1(1.035”-40)内螺纹;

底部M4螺孔用于安装接杆;

安装座中心孔为SM1(1.035”-40)内螺纹。笼板一侧刻有刻度标记,主刻度为4mm1处,次刻度则为2mm为间隔增加。且笼板中心有凹槽的十字靶心用于辅助安装元件的定心,当柱透镜轴与安装臂平行时是最容易透镜定中心的。
