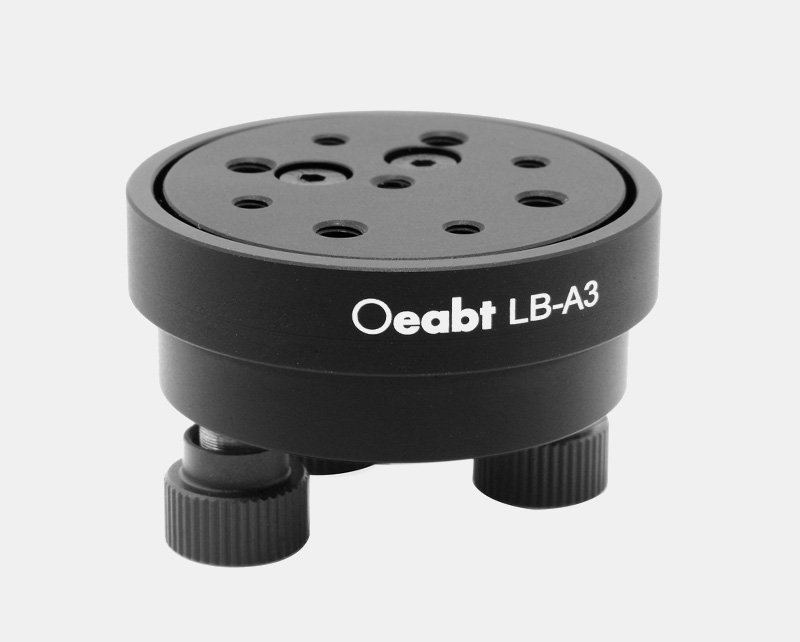

LB-A3 倾斜调整安装座

产品推荐

首页 > 产品中心 > 光学调整架 > LB-A3 倾斜调整安装座
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

用于±4°俯仰调节,Z轴方向±2mm平移;

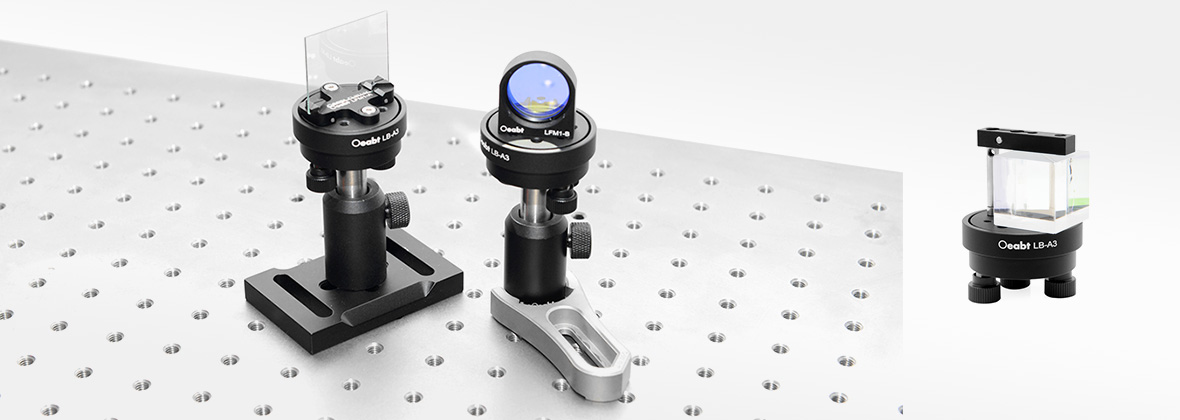

利用压臂/光元件安装座极其适合用于棱镜/矩形/圆形光元件;

台面多螺纹阵列;

底部M4螺孔可连接接杆用于自由空间搭建;

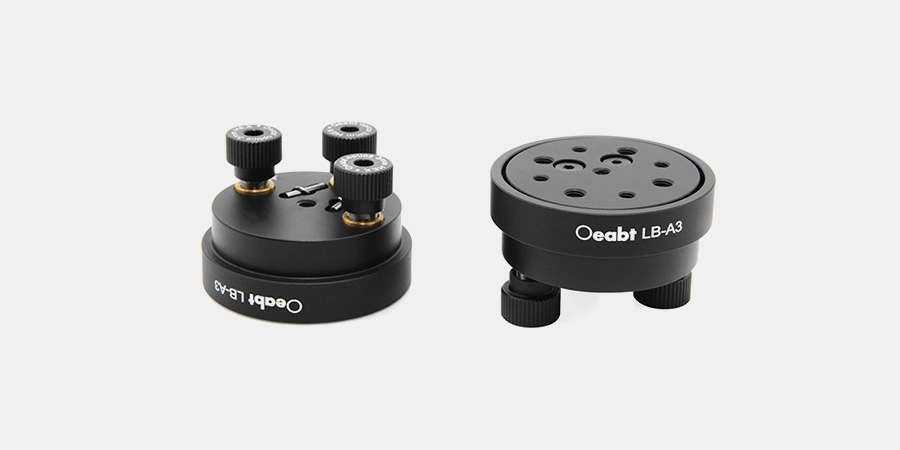

LB-A3倾斜调整安装座背面具有三个调节器,可以提供俯仰调节,实现了±4°俯仰调节。
型号
LB-A3
规格
Ø50.3*17.0mm
螺纹类型
5处M3,5处M4
调节范围
±4°俯仰调节,Z轴±2mm升降
重量
75.8g
材质
7075铝合金

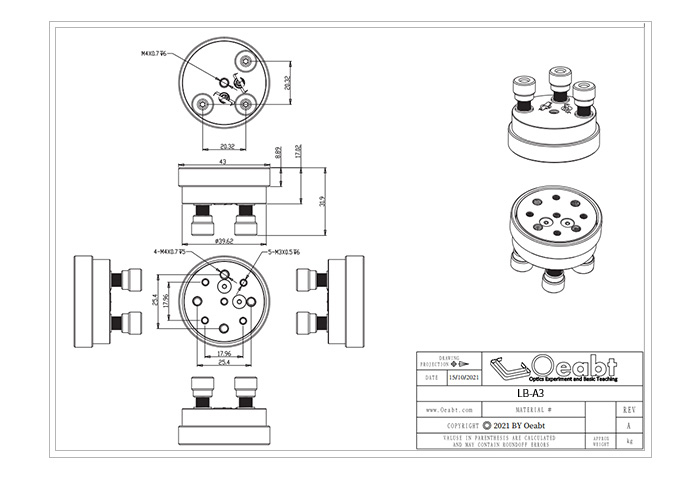

示意图
通用参数

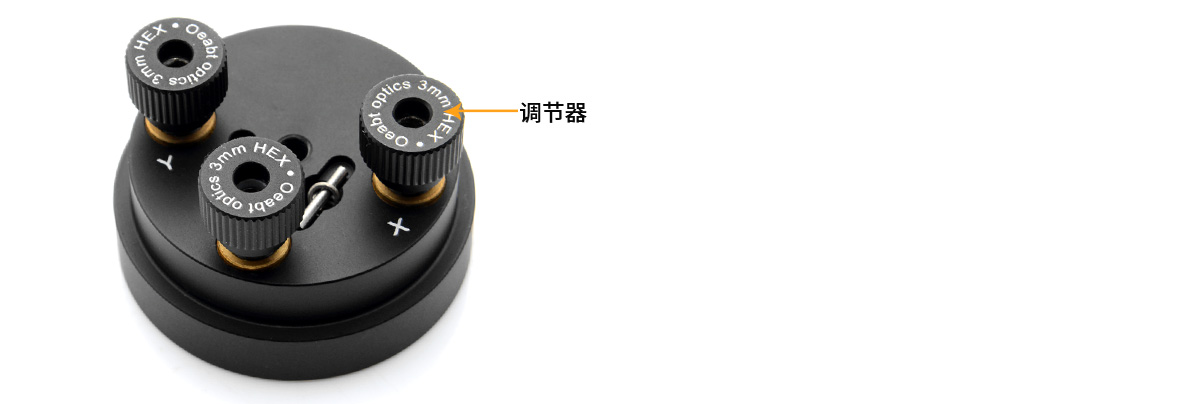

(1)LB-A3倾斜调整安装座背面具有三个调节器,可以提供俯仰调节,实现了±4°俯仰调节。

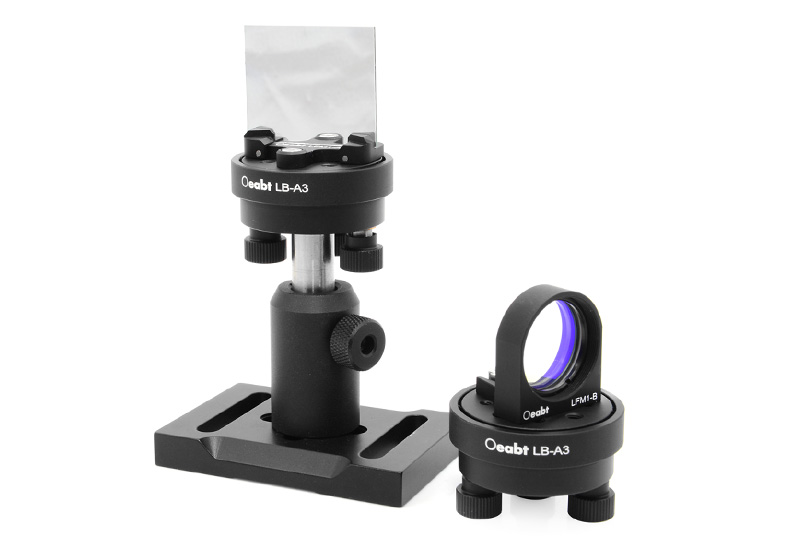

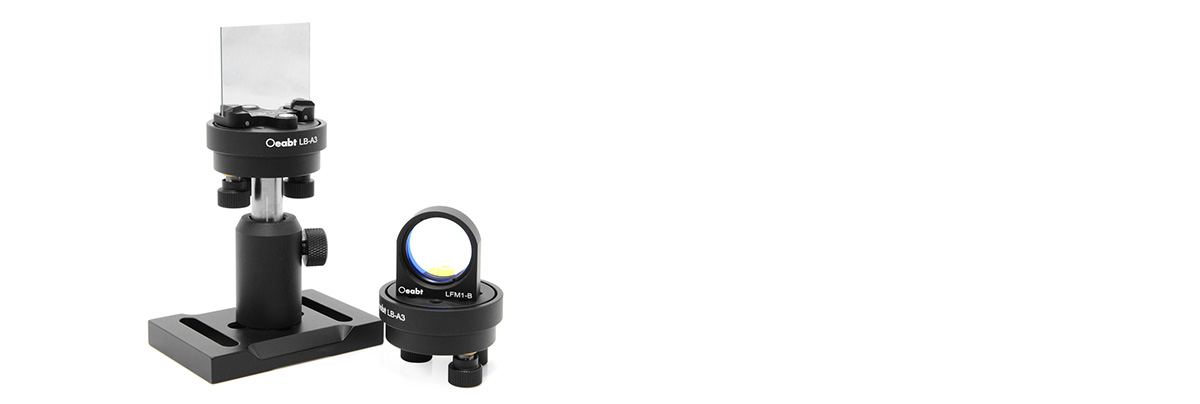

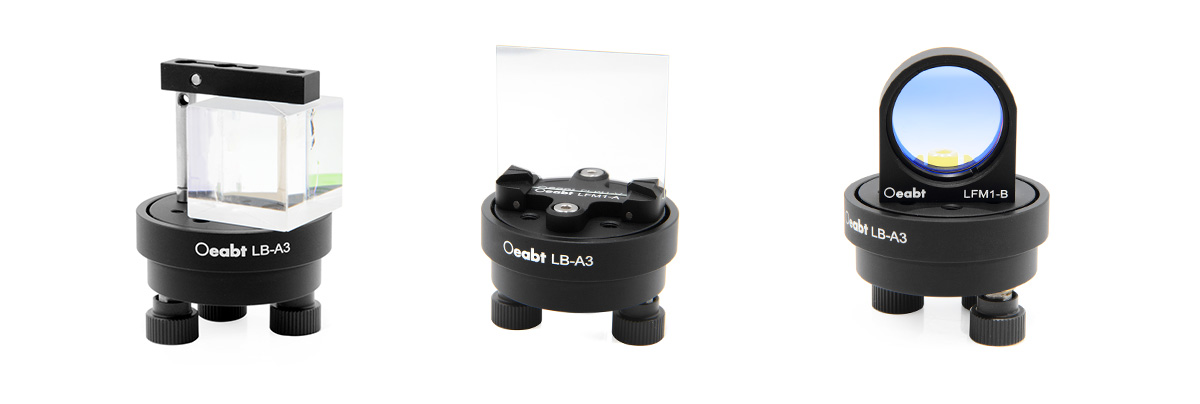

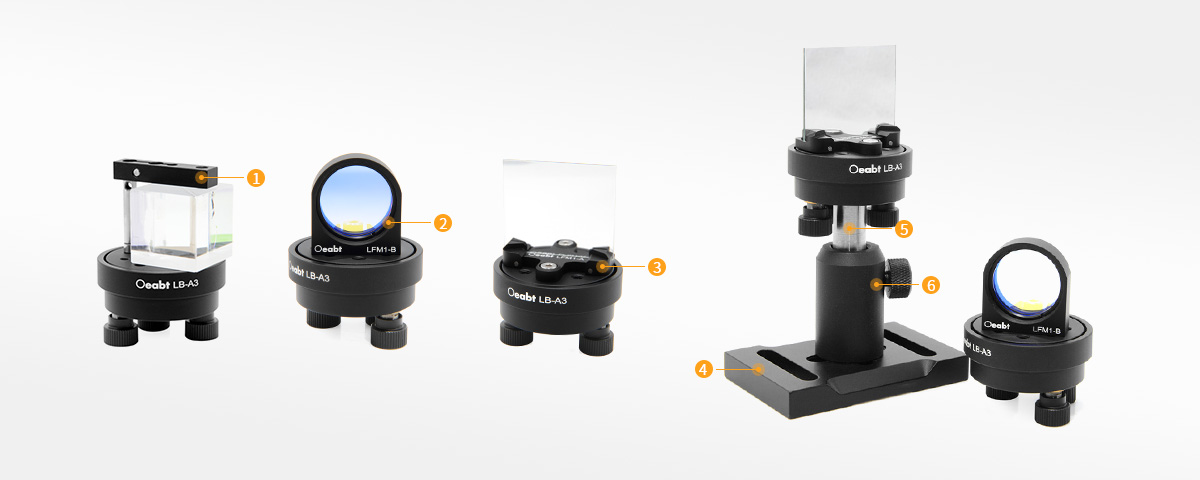

(2)台面具有5处M3螺孔,4处M6螺孔,可搭配压臂或光元件安装座,夹持安装矩形、正方形或圆形光学元件至调整架上。PRK3-A30压臂可夹持最大25.4mm的棱镜。LFM1-A矩形滤光片架可安装厚度小于3mm,宽度在28-40mm的滤光片。而LFM1-B可安装最厚为6.2mm的Ø1英寸光学元件。



(3)平台底部有一个M4螺孔,允许直接安装到我们Ø12mm接杆上。

LB-A3 倾斜调整安装座

用于±4°俯仰调节,Z轴方向±2mm平移;

利用压臂/光元件安装座极其适合用于棱镜/矩形/圆形光元件;

台面多螺纹阵列;

底部M4螺孔可连接接杆用于自由空间搭建;

LB-A3倾斜调整安装座可调节±4°俯仰,搭配压臂光元件安装座,夹持安装矩形、正方形或圆形光学元件至调整架上。

型号
规格
工程图
对比
单价
发货日期
购物车
