产品说明

• 120°无边缘设计，允许光束近边缘通过；

• ±4°俯仰调节范围；

• 夹持安装厚度3.8~7.1mm的Ø1英寸光学元件；

• 底部M4螺孔，兼容Ø12mm接杆；

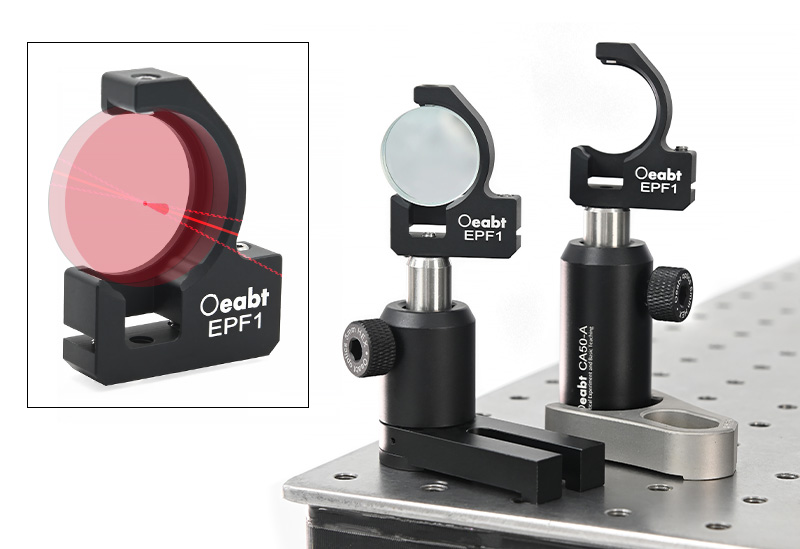

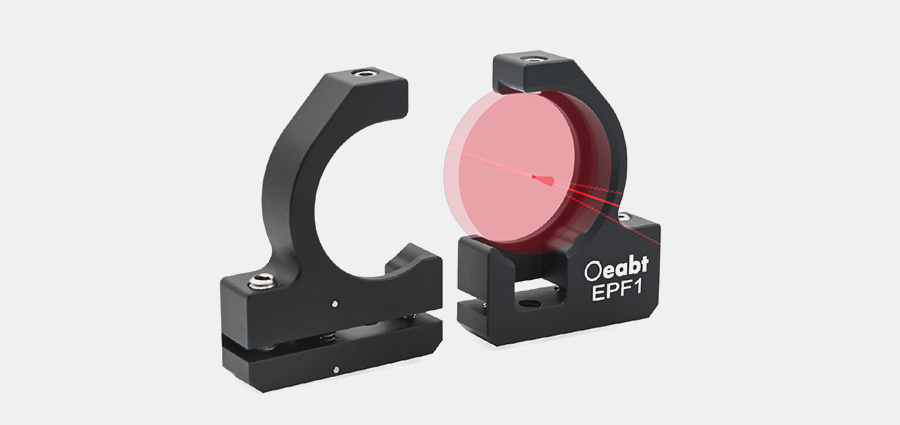

调整架采用单件式挠性设计，能提供±4°的俯仰调节。其120°无边缘设计，允许光束靠近光学元件的外径区域自由通过。这对于两束接近法线入射角的光束，或者在两束接近传播的光束中分离其中一束光非常合适。

型号	EPF1
规格	43.232.59.1mm
调节范围	±4°俯仰调节（挠性使得仰俯时产生小的滞后，因此无圈精度说明）
兼容元件	厚度在3.8-7.1mm的Ø1英寸光学元件
螺孔类型	M4*1处
重量	12.6g
材质	7075铝合金

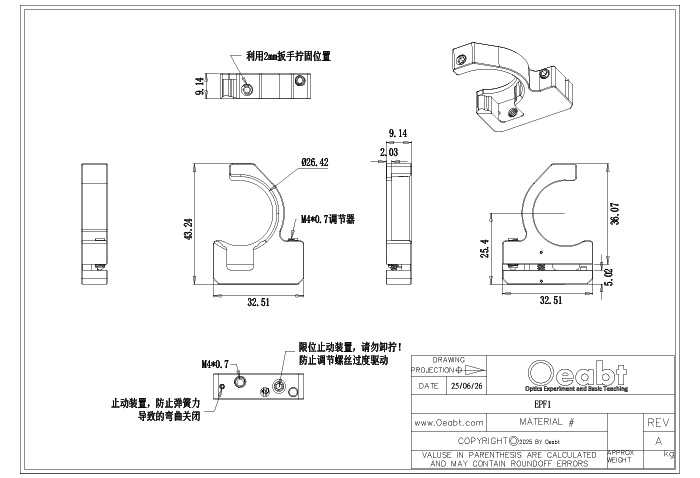

示意图

通用参数

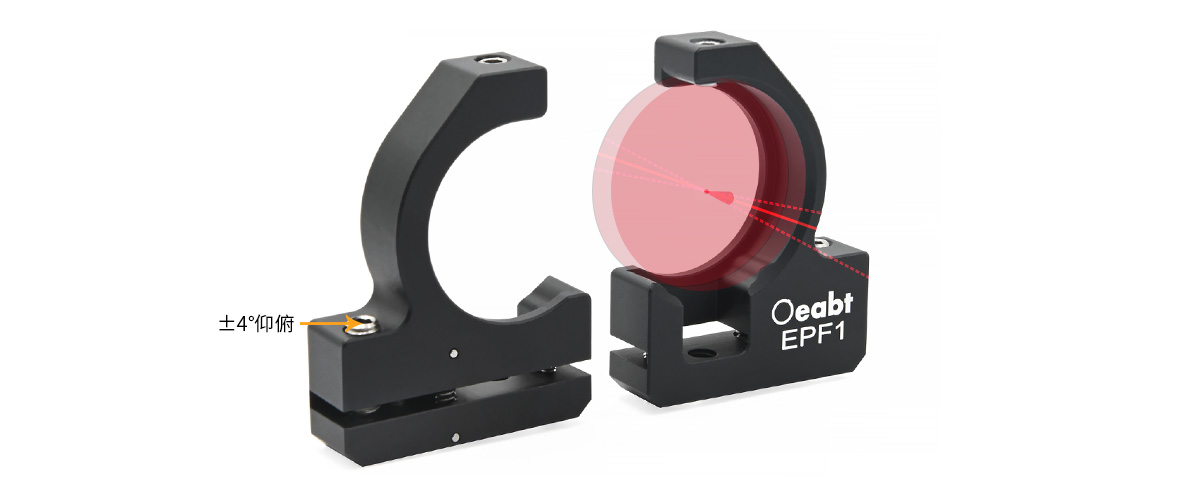

（1）EPF1调整架采用单件式挠性设计，通过带2mm六角头的微调俯仰调节螺丝，能提供±4°的俯仰调节。其120°无边缘设计，允许光束靠近光学元件的外径区域自由通过，避免被调整架前外壳阻挡。这对于两束接近法线入射角的光束，或者在两束接近传播的光束中分离其中一束光非常合适。

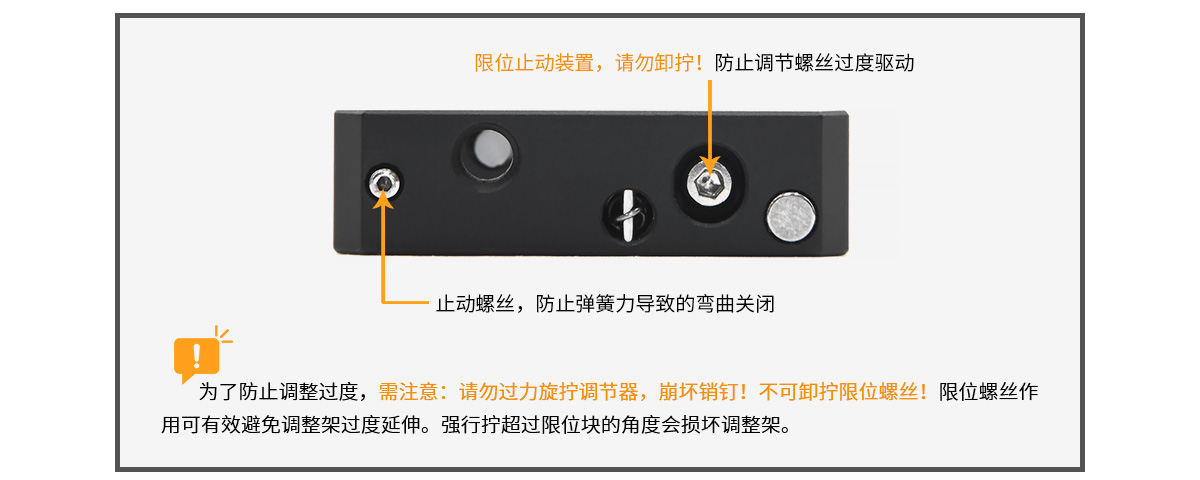

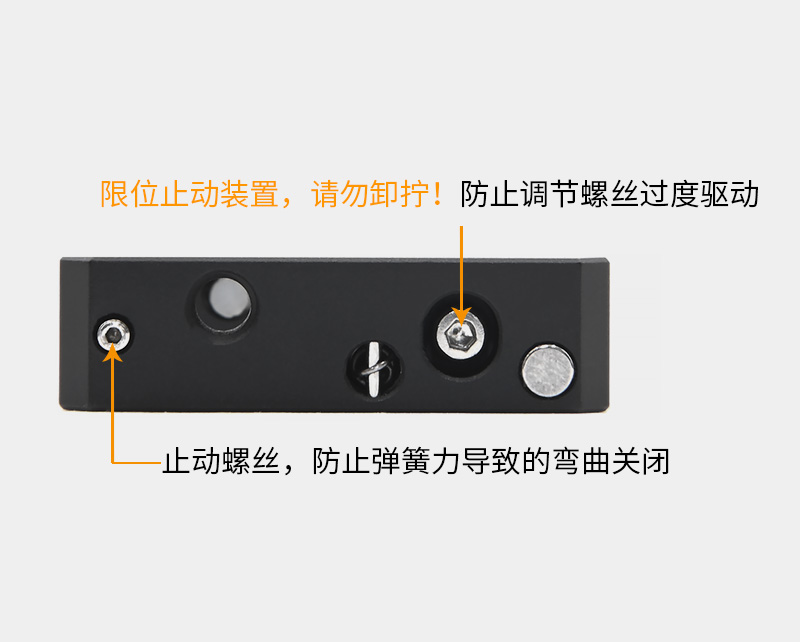

（2）为了防止调整过度，需注意：请勿过力旋拧调节器，崩坏销钉！不可卸拧限位螺丝！限位螺丝作用可有效避免调整架过度延伸。强行拧超过限位块的角度会损坏调整架。

由于架身挠性的设计，在调节俯仰时会产生轻微的滞后现象，这一点需要在使用中注意。

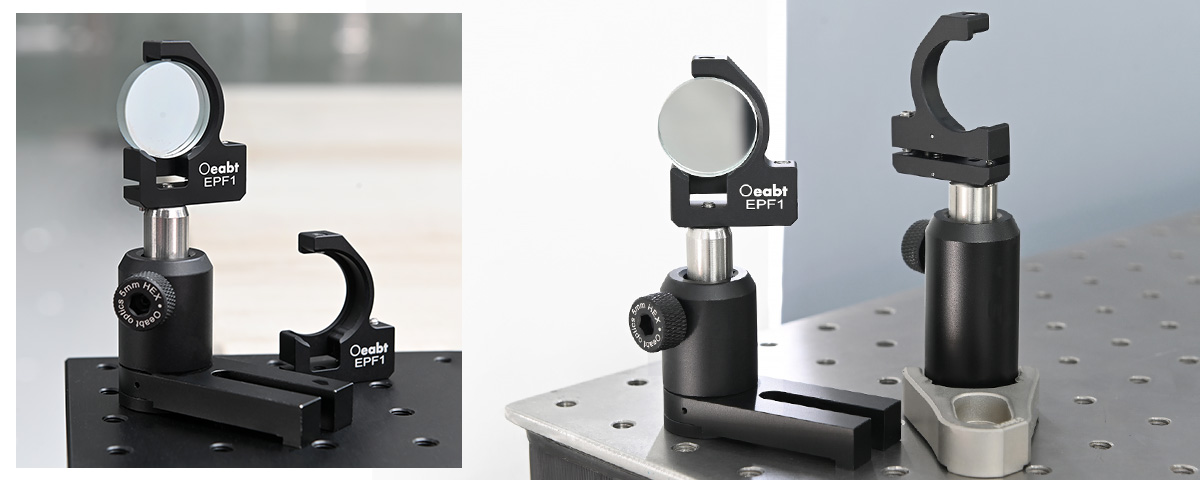

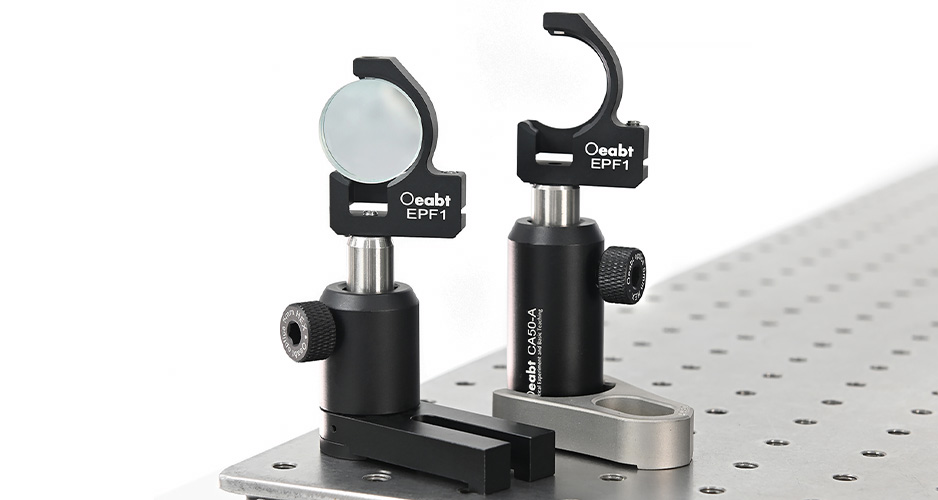

（3）调整架上可夹持厚度为3.8-7.1mm的Ø1英寸的光学元件，如反射镜、分束器等，利用2mm六角扳手拧紧固定元件位置。此外，调整架底部配有M4螺孔，可直接安装到Ø12mm光学接杆上。

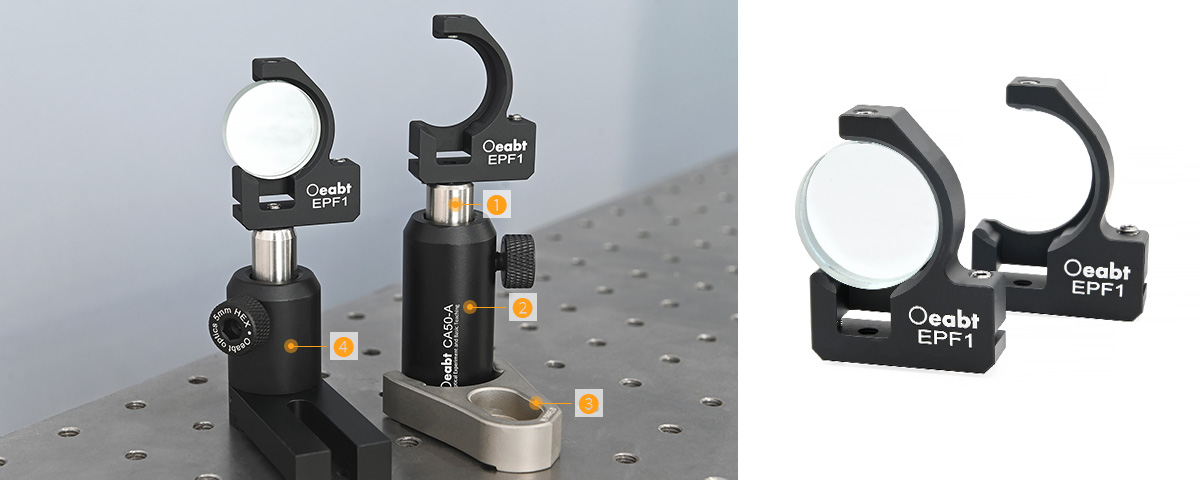

➊ Ø12mm不锈钢接杆点击购买>	➋ 接杆支架点击购买>
➌ 叉式压板点击购买>	➍ 磁性接杆支架点击购买>

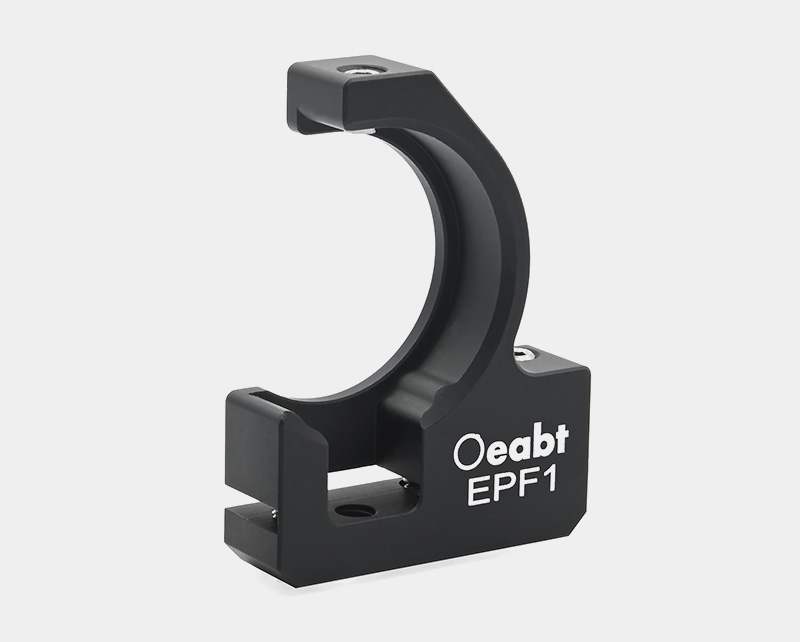

EPF1 无边缘仰俯调整架

• 120°无边缘设计，允许光束近边缘通过；

• ±4°俯仰调节范围；

• 夹持安装厚度3.8~7.1mm的Ø1英寸光学元件；

• 底部M4螺孔，兼容Ø12mm接杆；

调整架上可夹持厚度为3.8-7.1mm的Ø1英寸的光学元件，如反射镜、分束器等。通过带2mm六角头的微调俯仰调节螺丝，能提供±4°的俯仰调节。此外，调整架底部配有M4螺孔，可直接安装到Ø12mm光学接杆上。
