广州基座光学科技有限公司_TAMH系列 Ø2英寸三轴调整架

参数规格技术说明组装应用举例工程图下载 3D模型下载

产品说明

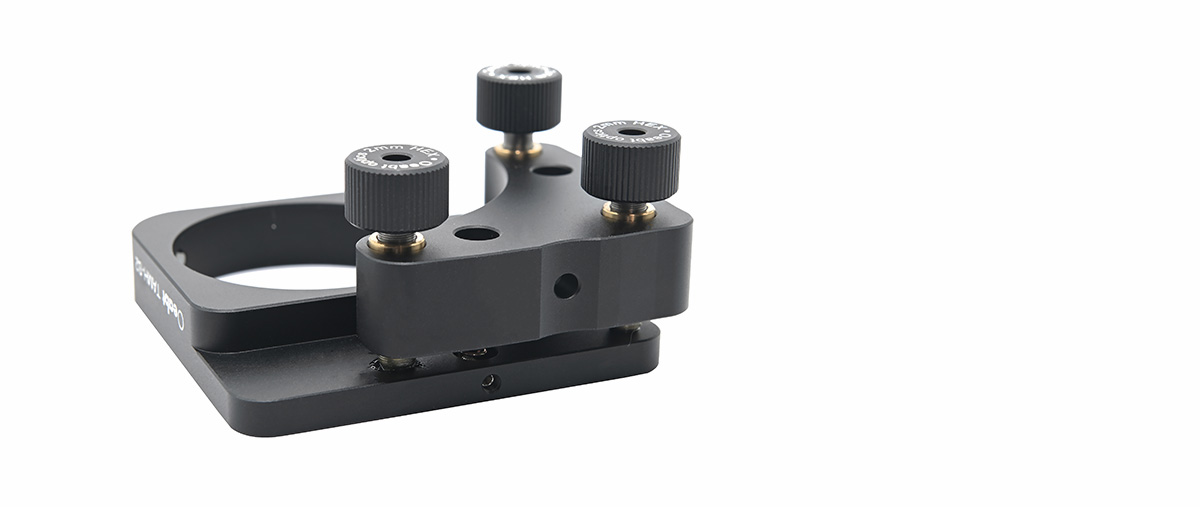

• 厚后板和重型弹簧，实现了高稳定性；

• 兼容安装Ø2英寸或Ø50mm的光学元件；

• 提供±4°的仰俯和偏转；

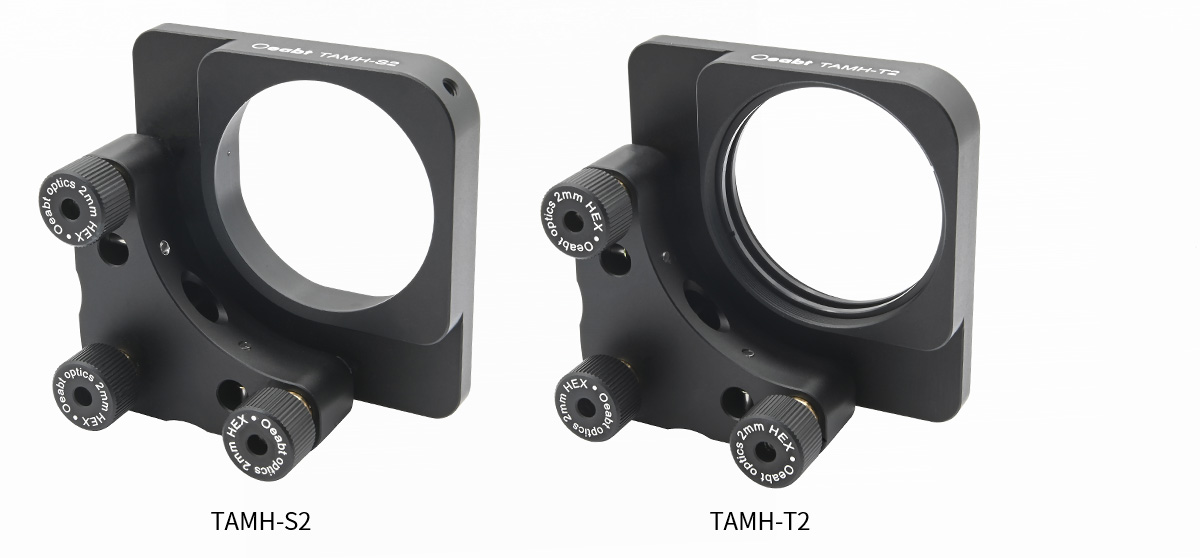

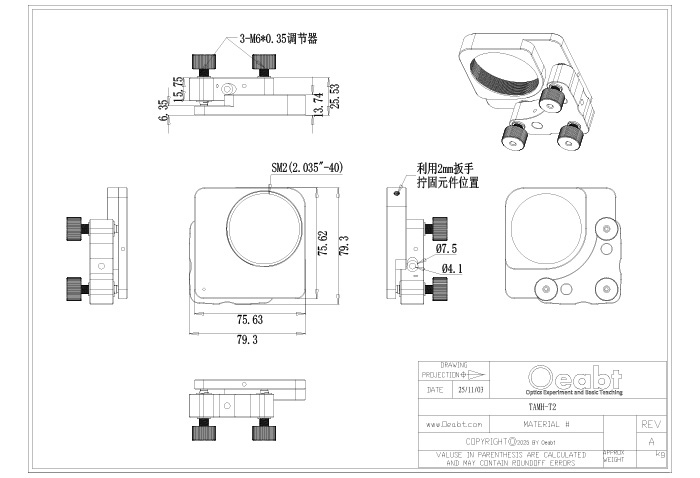

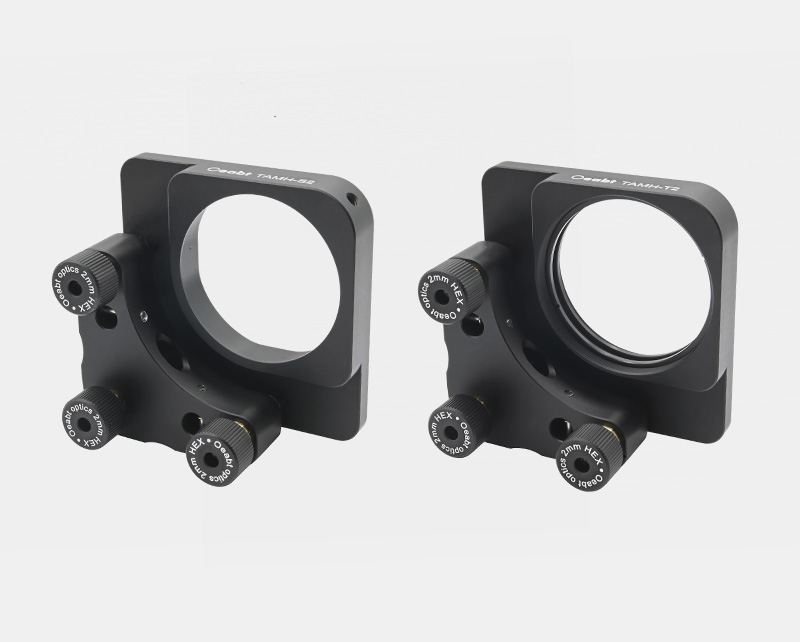

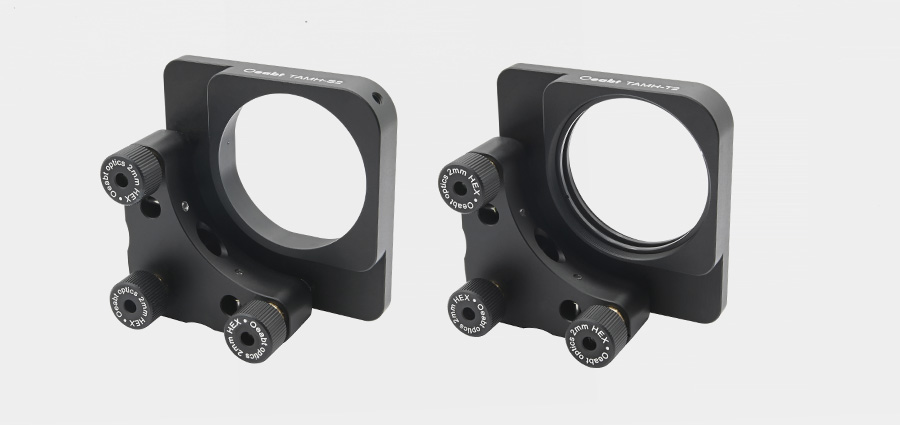

• TAMH-T2：SM2（2.035”-40）内螺纹，附带2个卡环；

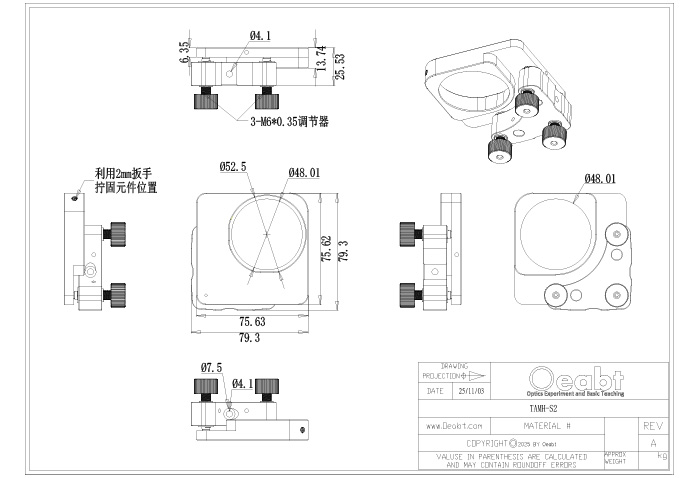

• TAMH-S2：Ø52.5mm平滑孔，顶丝固定；

• M4沉孔用于接杆安装；

精密加厚型：采用厚实的后板与重型弹簧结构，为光学元件提供了坚固的基准平台，有效抑制微动。

示意图

通用参数

（1）提供俯仰与偏转±4°的调节范围，每圈调节9.77mrad/圈。同时使用三个调节器时，可实现Z方向线性平移5mm。与常规光学调整架相比，该调整架后板更厚，弹簧更紧，增强了稳定性。是激光光路搭建、反射镜、滤光片安装的理想选择。

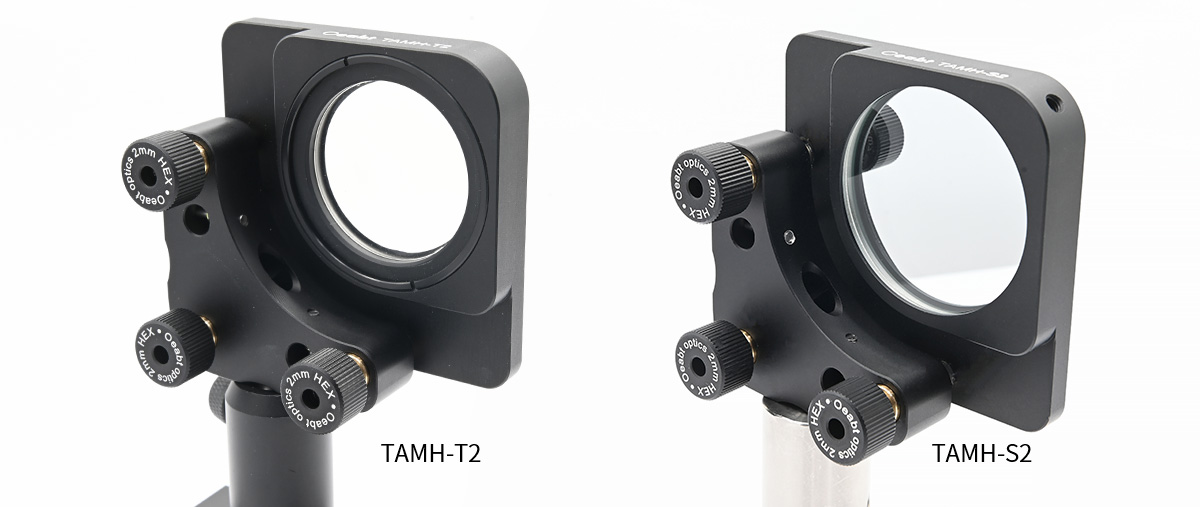

（2）TAMH-T2：中心为SM2（2.035”-40）内螺纹，兼容SM2螺纹组件。附带2个卡环，可稳固安装厚度≤10mm的镜片。

TAMH-S2：中心为Ø52.5mm平滑孔，采用顶丝固定方式，更适合安装厚度≥3mm的镜片。

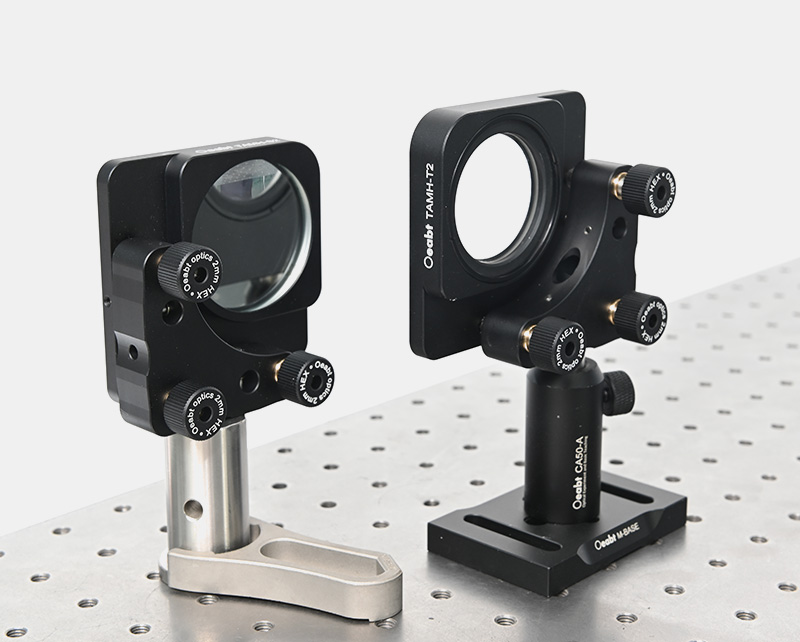

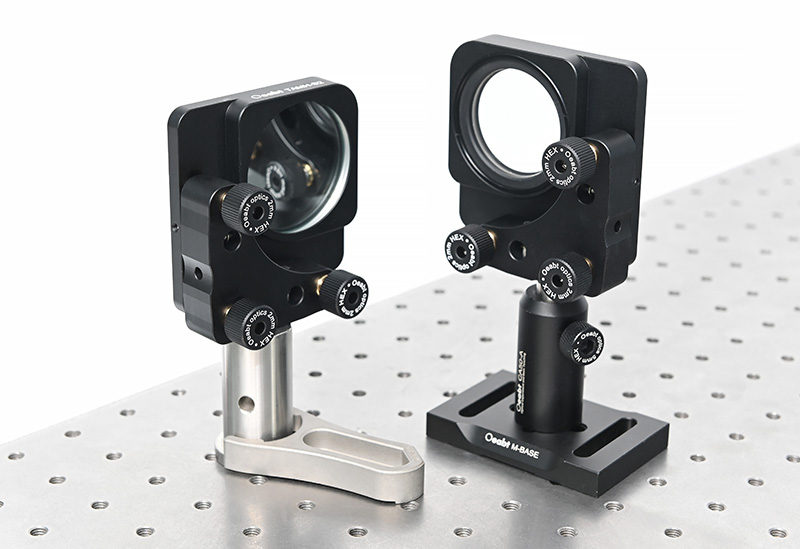

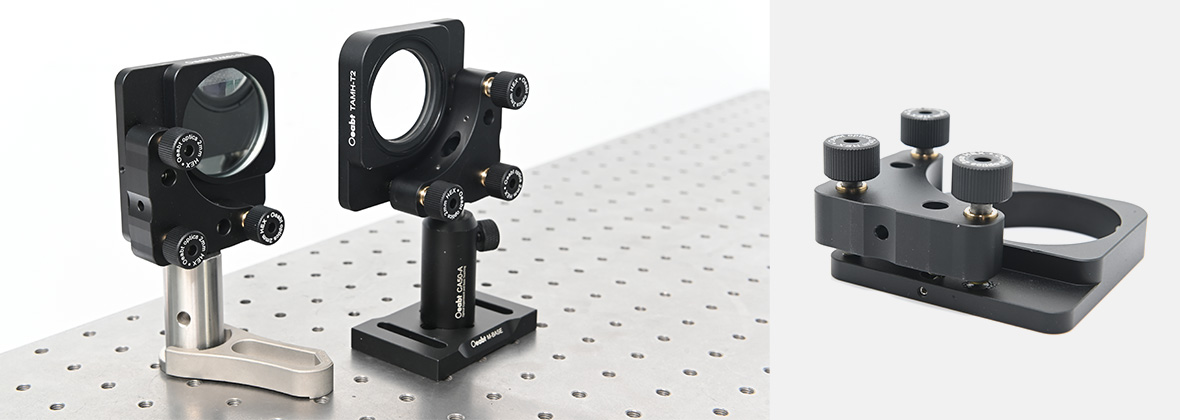

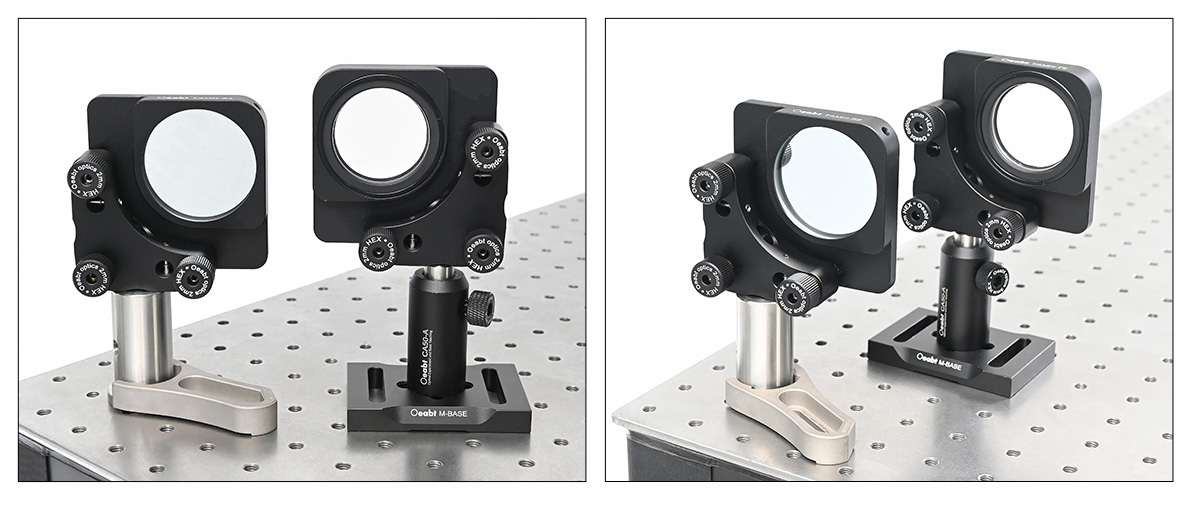

（3）底座配备M4沉孔，可直接安装到接杆上，集成到现有的光学平台或面包板系统中简单快捷。

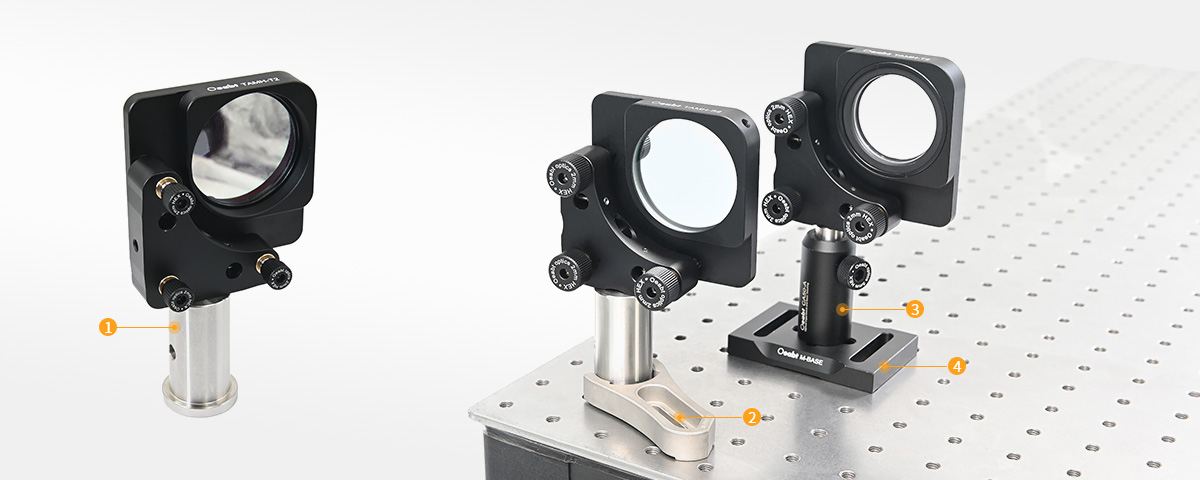

❶CFP-S系列 Ø1英寸不锈钢接杆点击购买>	❷M-BASE-C 叉式压板点击购买>
❸CA-A系列接杆支架点击购买>	❹M-BASE 可调节底板底座点击购买>

TAMH系列 Ø2英寸三轴调整架
