产品说明

• 提供多种安装规格，适配不同尺寸棱镜元件；

• 低剖面与紧凑结构，保持夹持稳定性；

• 底部M4螺孔兼容接杆安装；

• SPW-25.4额外提供沉孔安装至位移台或面包板；

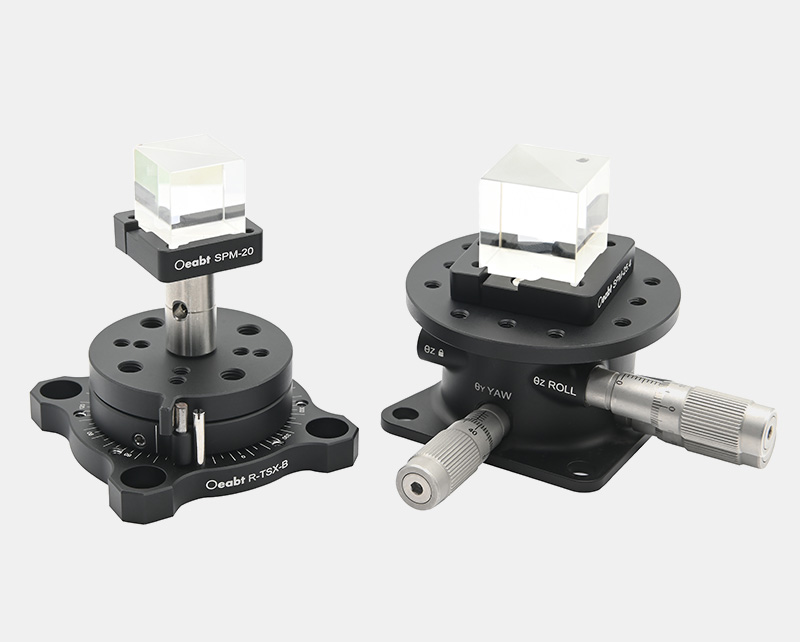

紧凑型低剖面结构，兼容分束立方、直角棱镜及反射棱镜，适用于光路转向、分束及偏振调节等应用。

示意图

通用参数

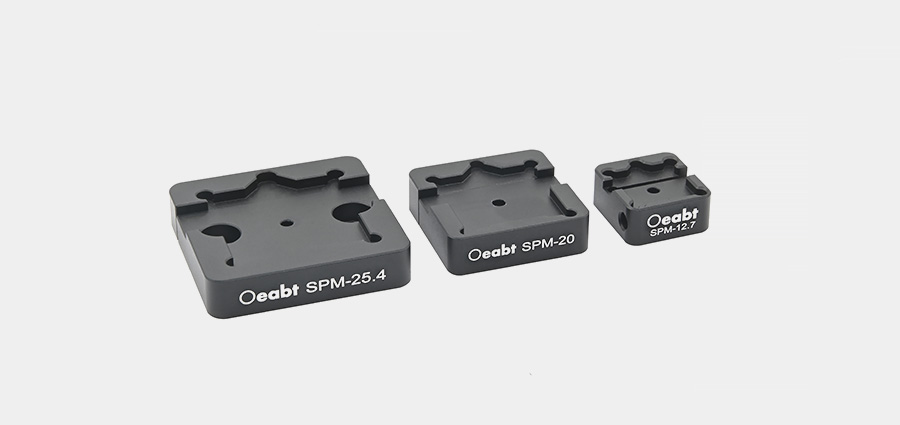

（1）提供1/2英寸、20mm、1英寸多种规格。采用挠性或侧装式夹持机制，在固定的同时大限度减少光学元件应力与损伤风险，使用2mm六角扳手拧紧固定。注意：建议仅施加最小必要夹持力，不必完全拧紧至极限位置，为免损伤棱镜。

（2）棱镜安装

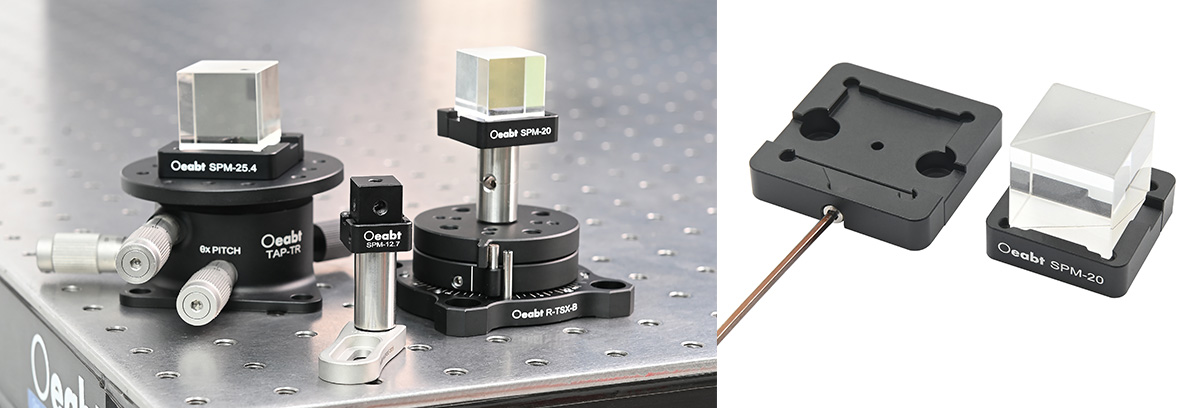

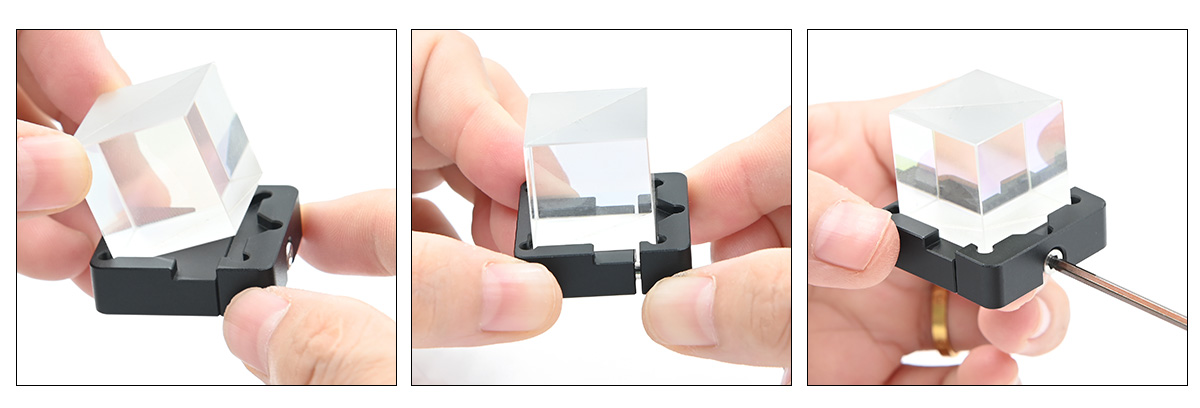

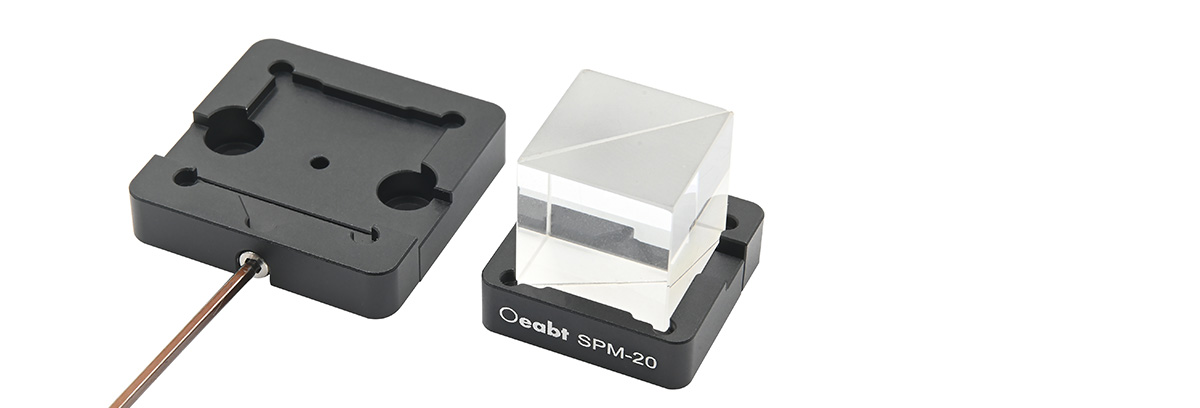

SPW-20/SPW-25.4：拧松螺丝，将棱镜侧放入安装槽，拉开侧装夹持臂，磁体辅助对位，最后使用2mm六角扳手固定。

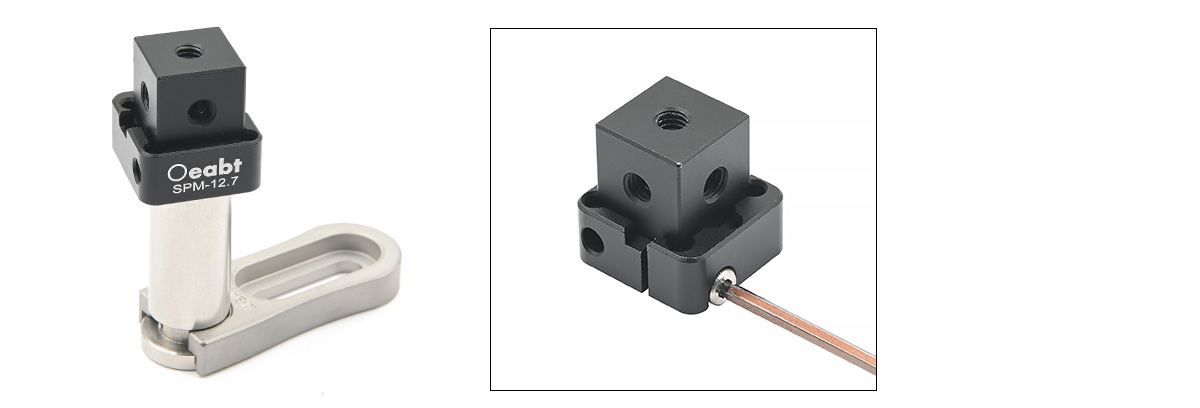

SPM-12.7：将棱镜放入安装槽，使用2mm扳手均匀拧紧挠性夹持机构，直至元件被牢固固定。

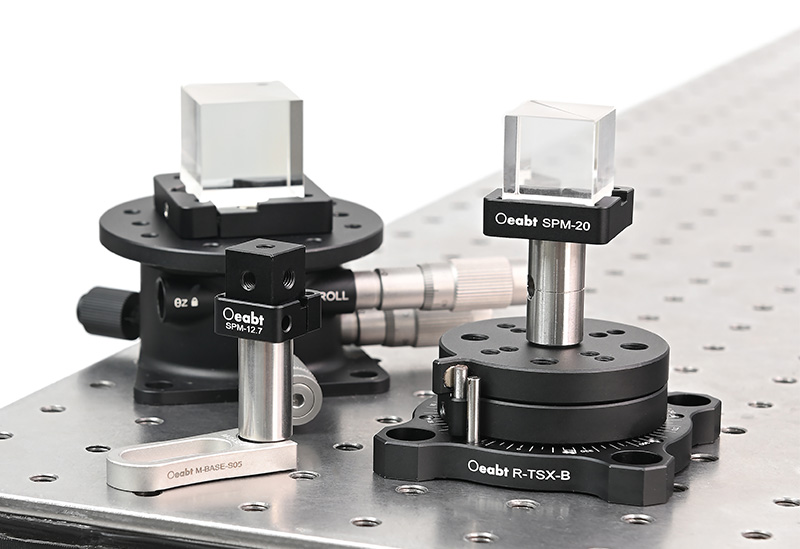

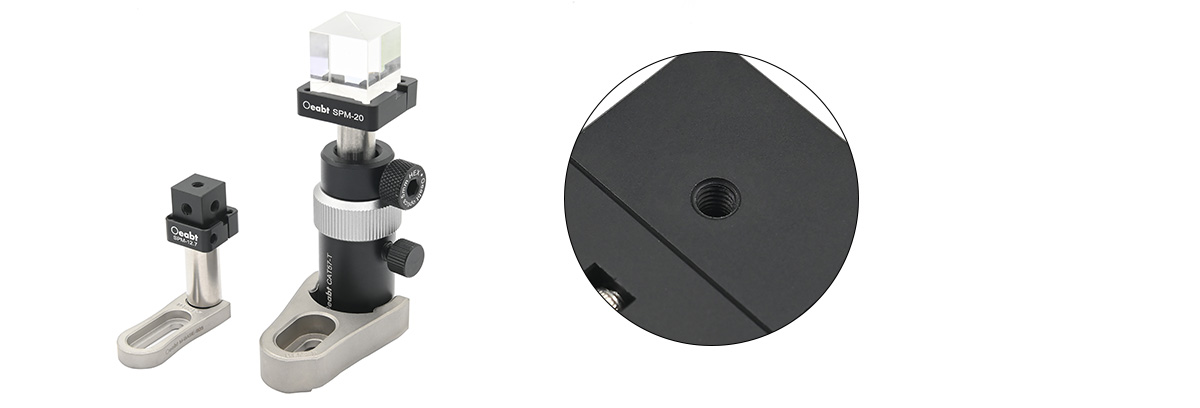

（3）通过底部M4螺孔将安装座固定至 Ø1/2英寸或Ø1英寸接杆；

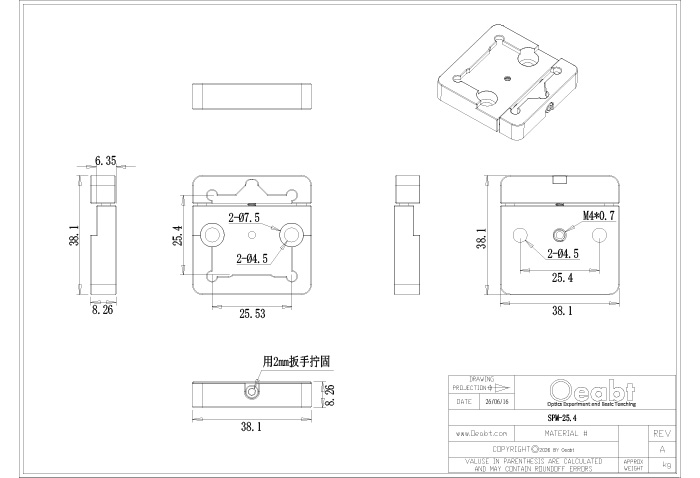

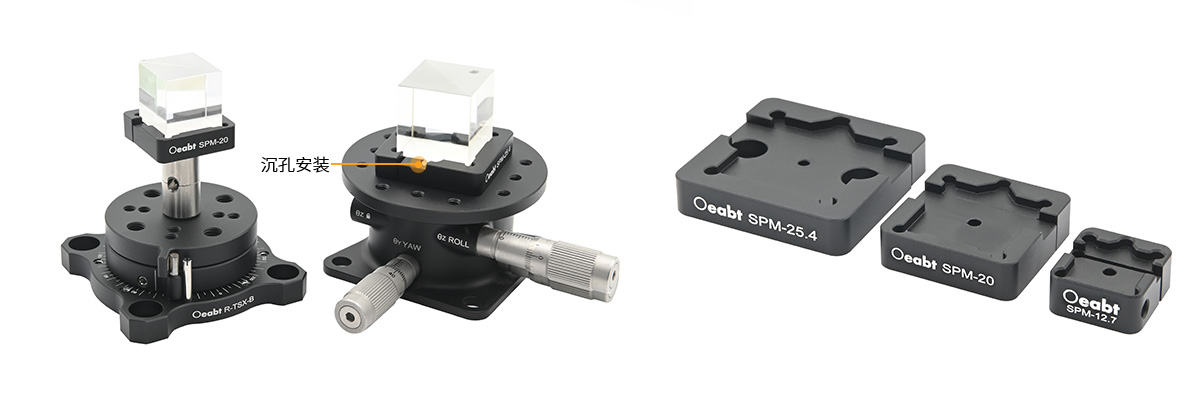

（4）SPW-25.4额外提供M4沉头孔，安装到位移台台面或面包板上；覆盖 12.7 mm、20 mm、25.4 mm 三种常用棱镜尺寸；

（5）为避免损伤棱镜表面或引起应力双折射，建议仅施加最小必要夹持力；长期不使用时建议松开夹持以释放应力；

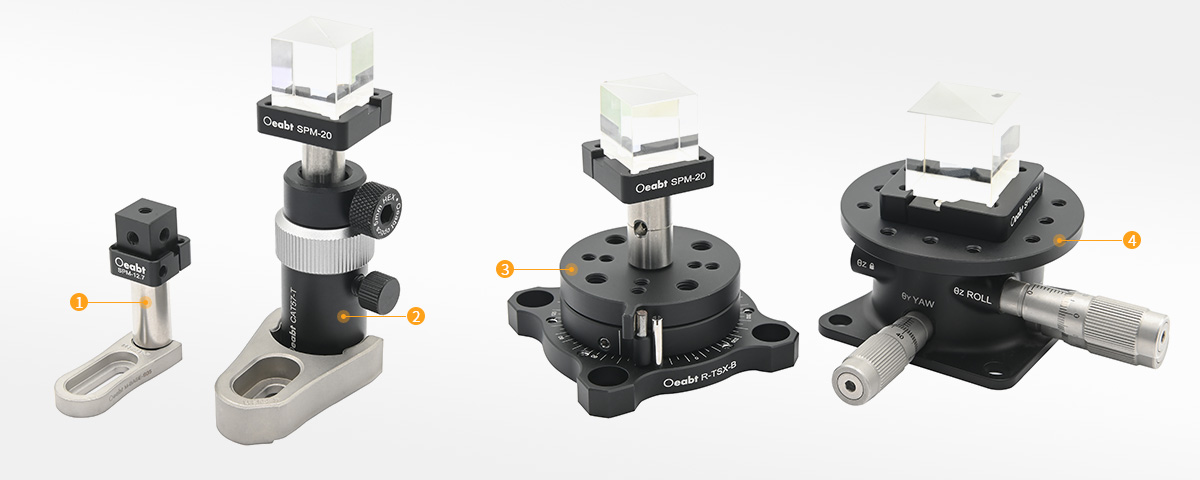

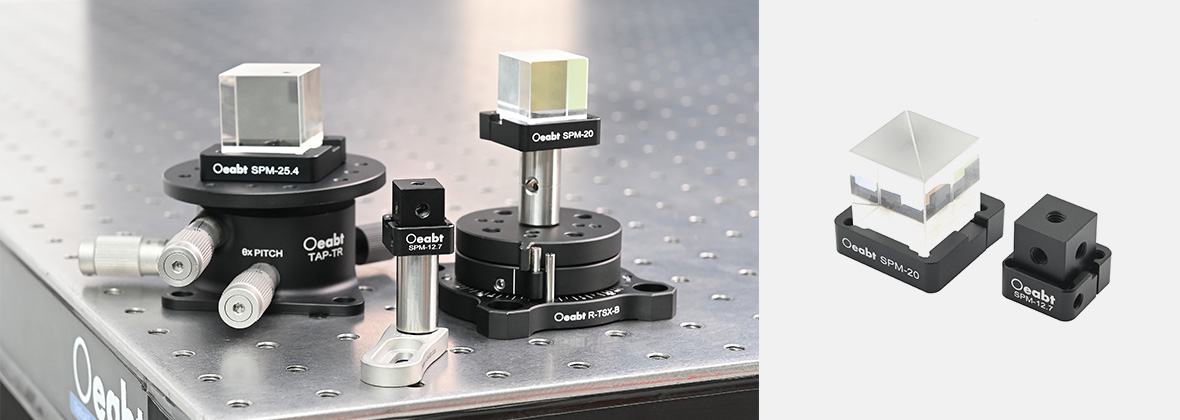

❶PCA-S系列 Ø12mm不锈钢接杆点击购买>	❷CAT系列伸缩式接杆支架点击购买>
❸R-TSX-B 手动旋转位移台点击购买>	❹TAP-TR 倾斜旋转位移台点击购买>

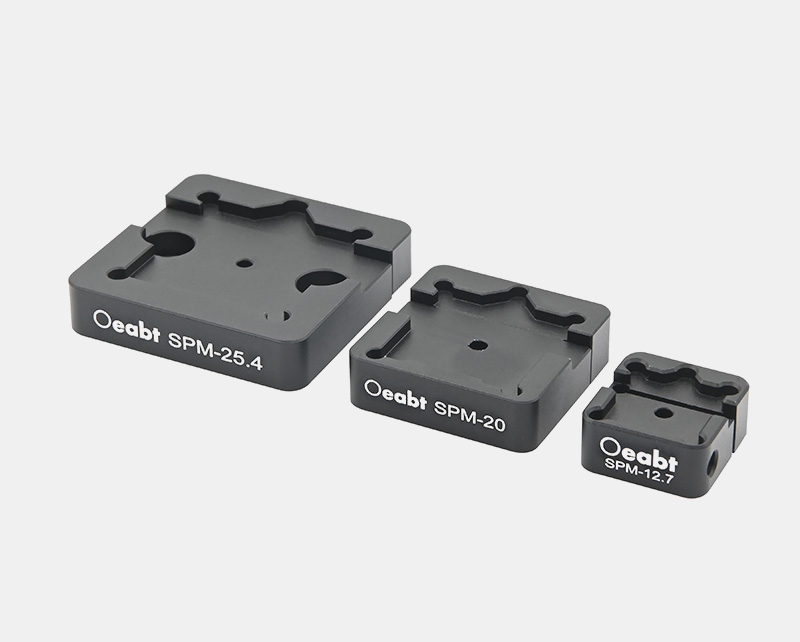

SPW系列小型平台安装座

• 提供多种安装规格，适配不同尺寸棱镜元件；

• 低剖面与紧凑结构，保持夹持稳定性；

• 底部M4螺孔兼容接杆安装；

• SPW-25.4额外提供沉孔安装至位移台或面包板；

紧凑型低剖面结构，兼容分束立方、直角棱镜及反射棱镜，适用于光路转向、分束及偏振调节等应用。
