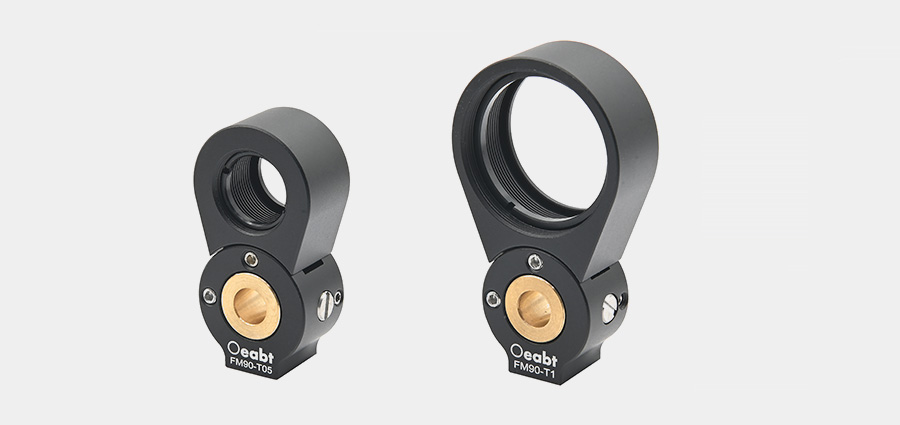

• 安装Ø1/2英寸和Ø1英寸的光学元件；

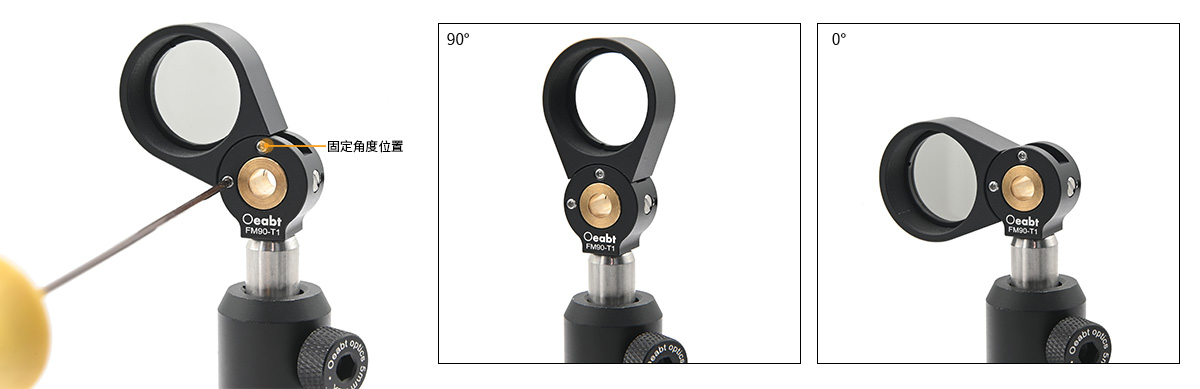

• 0º和90º位置提供制动力，0°~90°范围内可锁定；

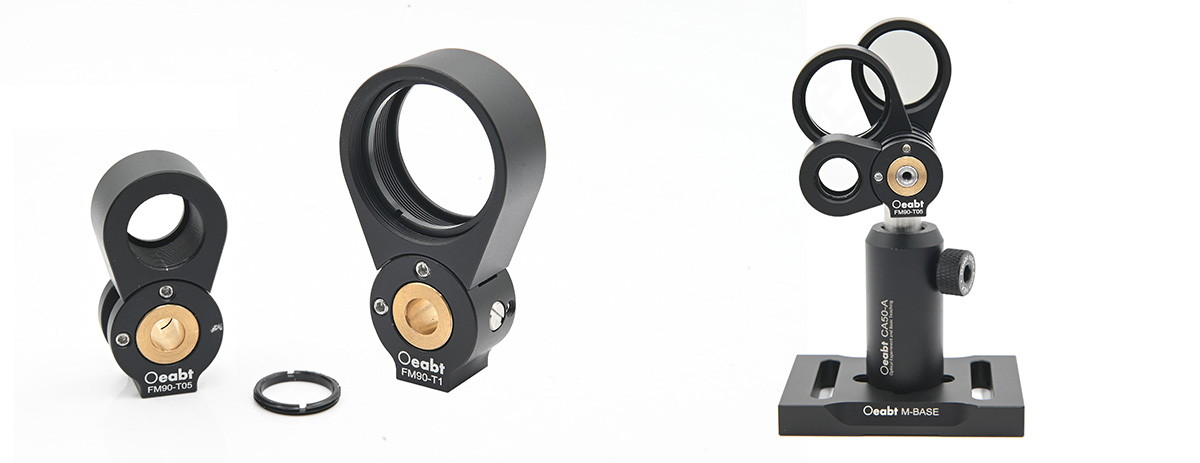

• 提供SM05螺纹或SM1螺纹选项，附带卡环；

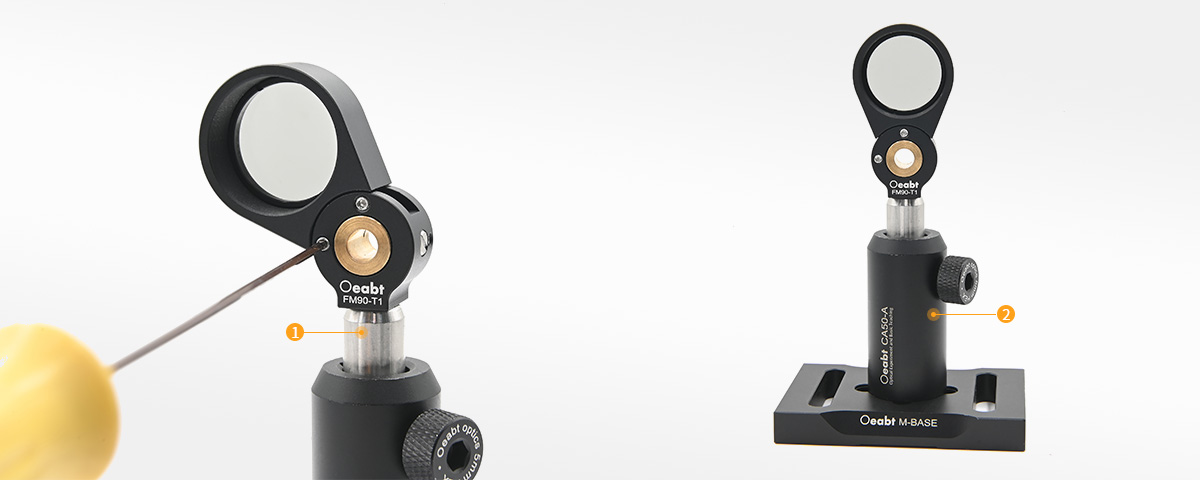

• M4螺孔可安装到Ø12mm接杆上；

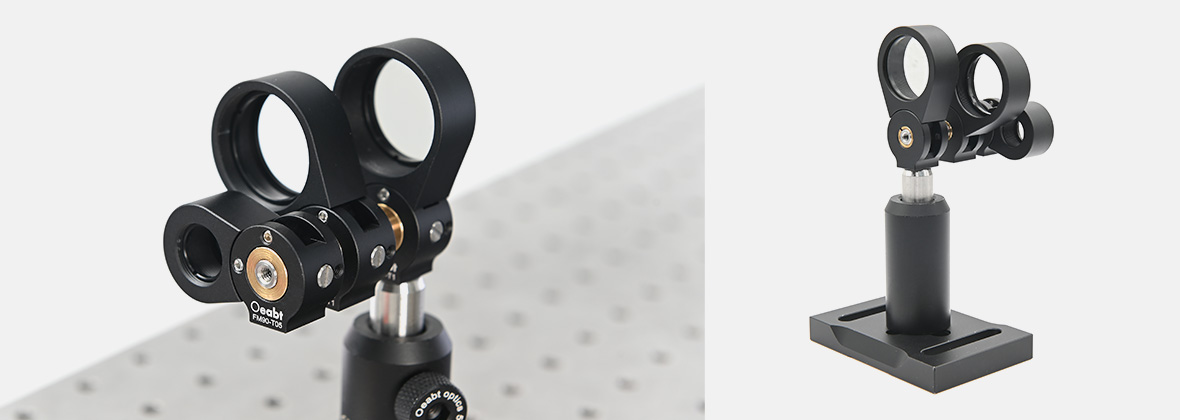

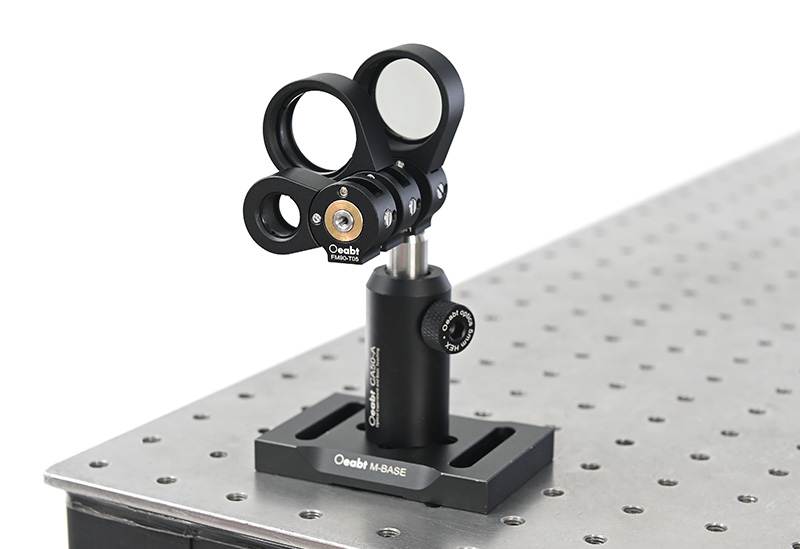

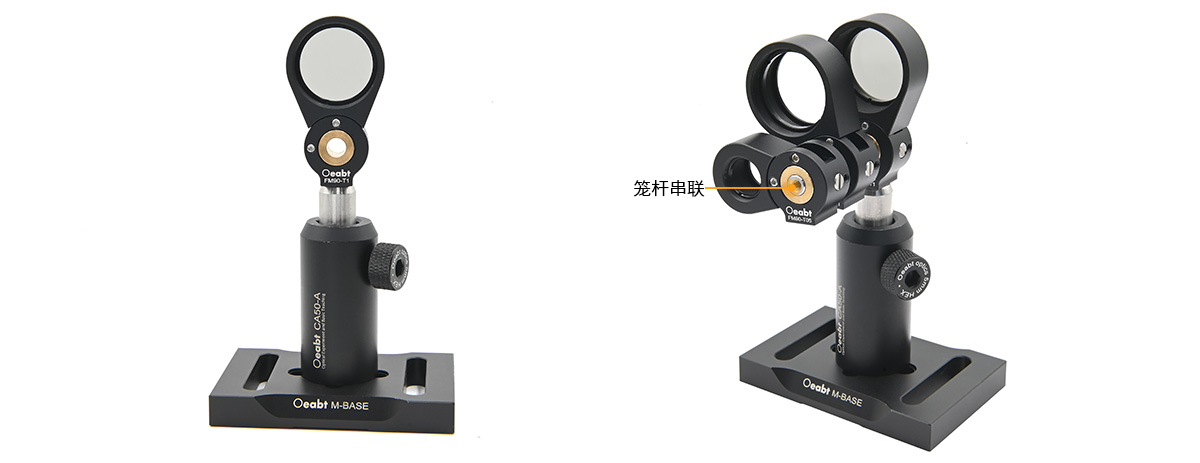

• 通孔将多个安装座串联堆叠使用；
为快速切换光路而设计的翻转式安装座，0º和90º位置提供制动力，0°~90°范围内可锁定角度。
|

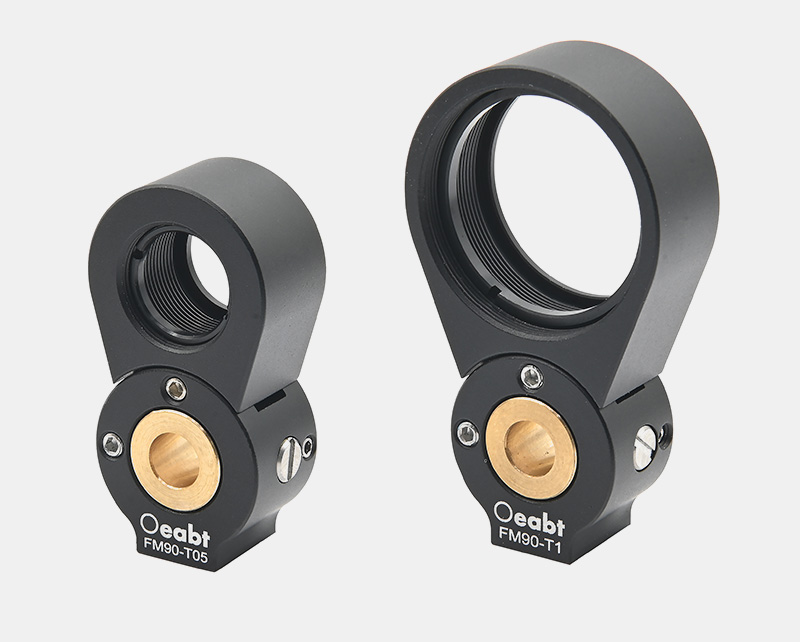

型号 |
FM90-T05 |
FM90-T1 |
|
规格 |
41.6*21.7*12.7mm |
52.7*30.5*12.7mm |
|
中心孔径 |
SM05（0.535”-40）内螺纹 |
SM1（1.035”-40））内螺纹 |
|
安装元件 |
Ø12.7mm，厚度≤8.75mm |
Ø25.4mm，厚度≤8.3mm |
|
重量 |
20.0g |
20.9g |
|
调节范围 |
0º~90º |
|
|
角度重复性 |
＜26µrad |
|
|
螺孔类型 |
M4*1处、Ø6.02mm*1处（通孔） |
|
|
材质 |
7075铝合金 |
|

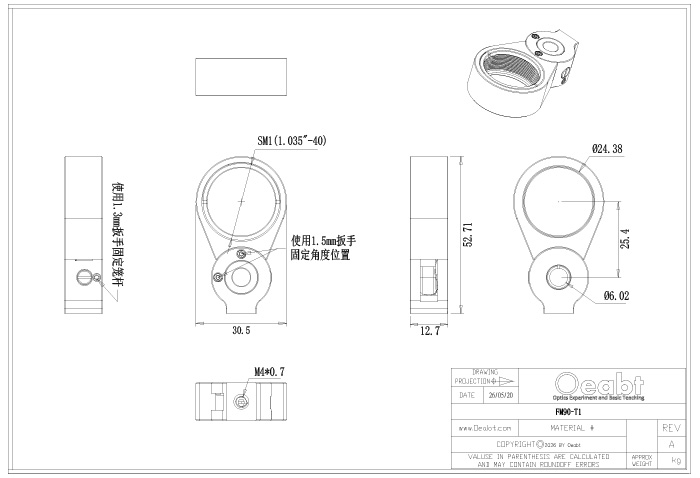

FM90-T1 工程图下载
