产品说明

• 支持最厚12.7mm的Ø1英寸光学元件；

• 在套管系统中旋转对准光元件，背面集成SM1快拆转接件；

• 适用于圆形柱面透镜和其它对旋转敏感的镜片；

• 360°连续旋转调节，分度2°；

• 底部M4螺孔，兼容接杆固定；

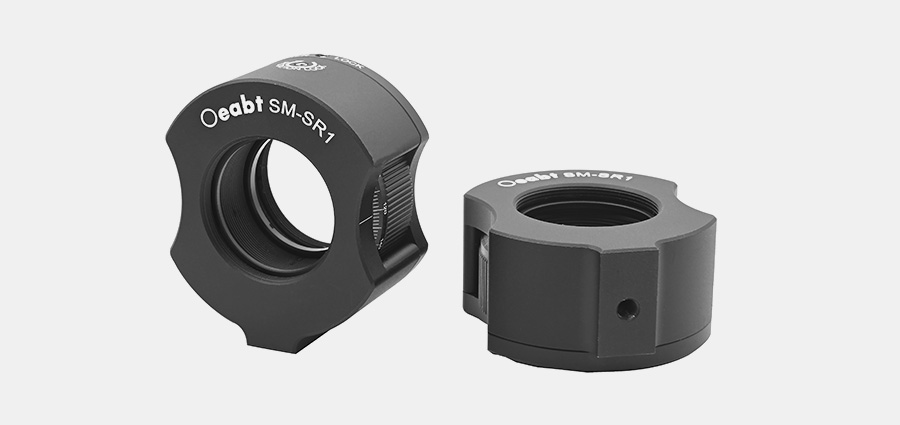

SM-SR1适用于最大厚度12.7mm的Ø1英寸圆柱面透镜，或其他对旋转敏感的光学元件。

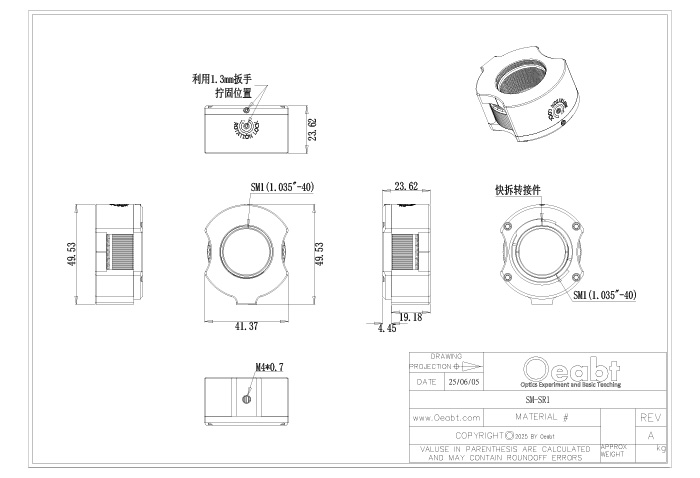

示意图

通用参数

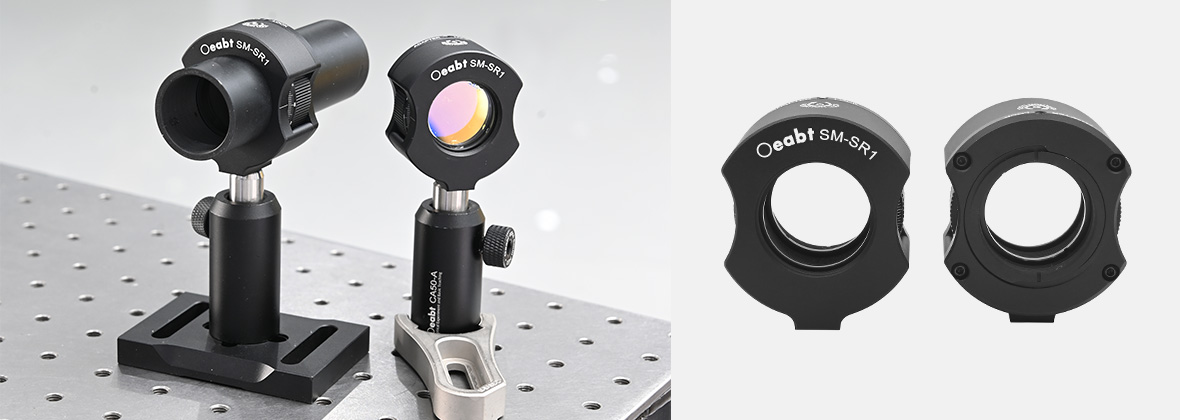

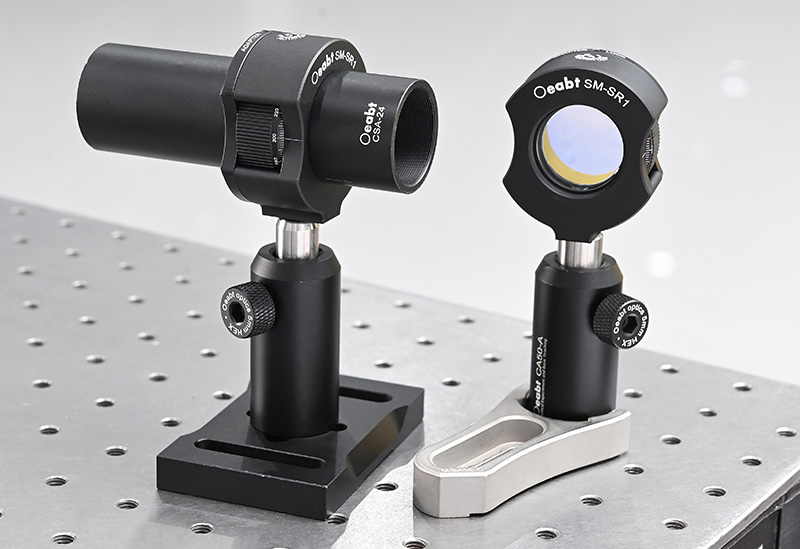

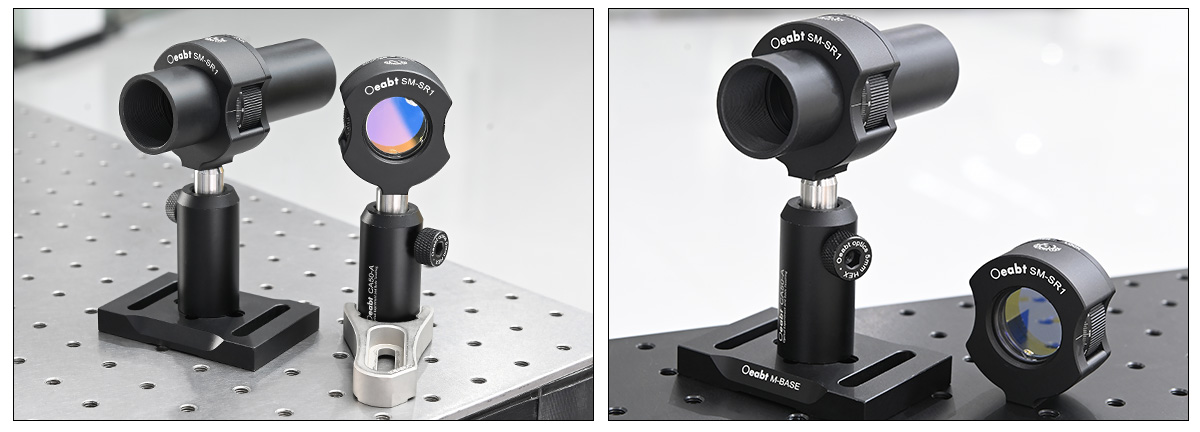

（1）SM-SR1适用于最大厚度12.7mm的Ø1英寸圆柱面透镜，或其他对旋转敏感的光学元件。圆柱面透镜只能在一维方向对光束进行聚焦或发散，在一般透镜套筒中对准困难。而SM-SR1可以夹在两个透镜套筒之间，旋转已安装元件且不干扰套筒。

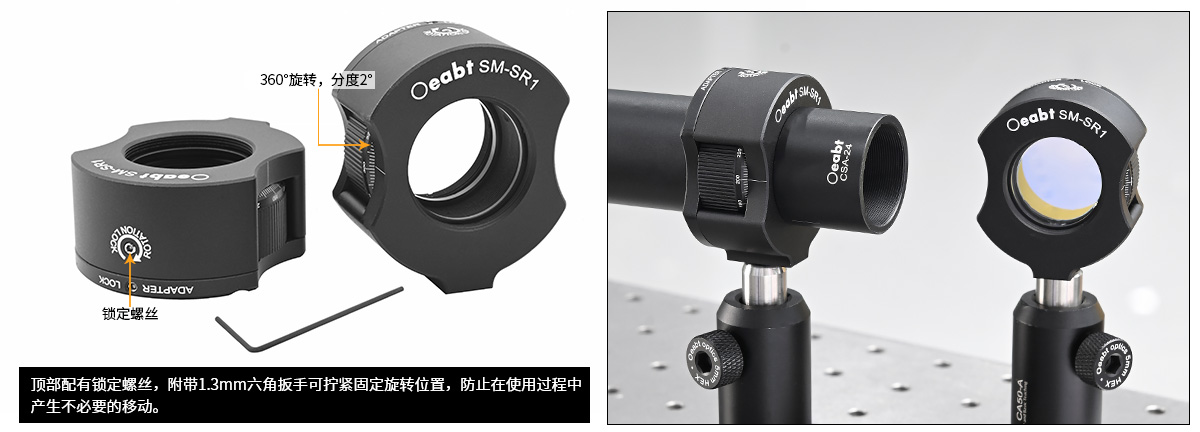

（2）安装座具有用来调整旋转的滚花边缘和分度为2°的360°激光刻度面，连续旋转用于精确重复定位和角度微调。

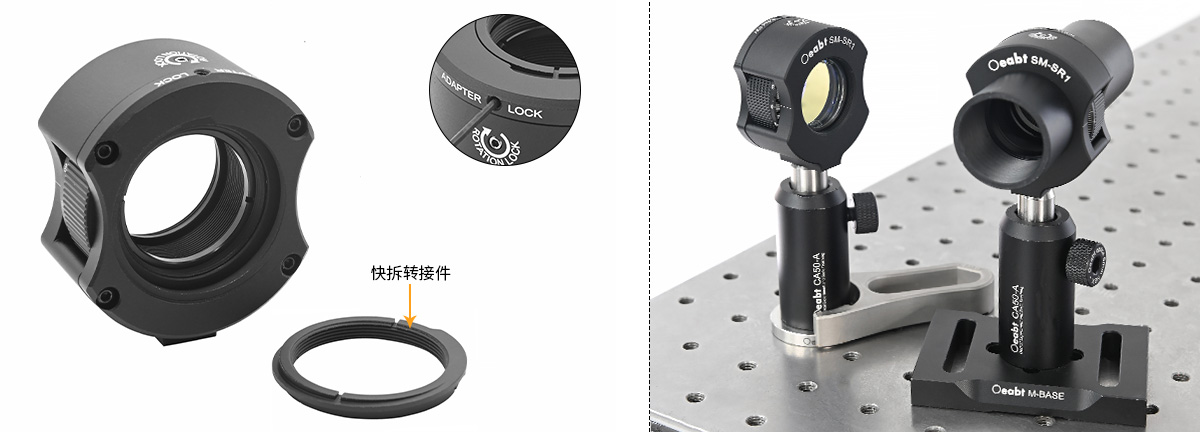

（3）安装座背面配有SM1（1.035”-40）快拆转接件，用户可以快速将安装座从透镜套筒装置中断开并重新连接。需要注意的是：安装光学元件时，必须先移除转接件，然后再安装光学元件。

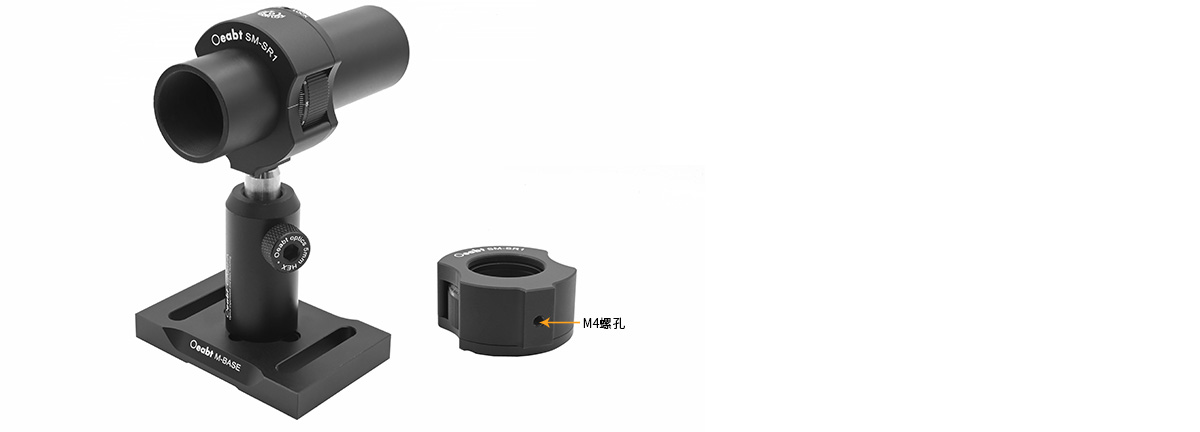

（4）该安装座底部开有M4螺孔，可以直接安装到Ø12mm接杆上，用于自由空间。

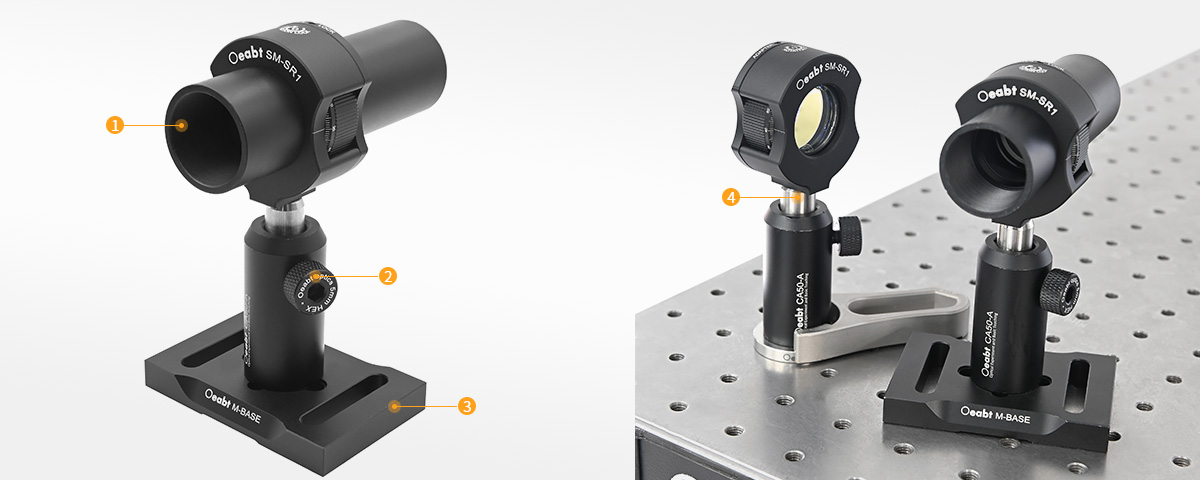

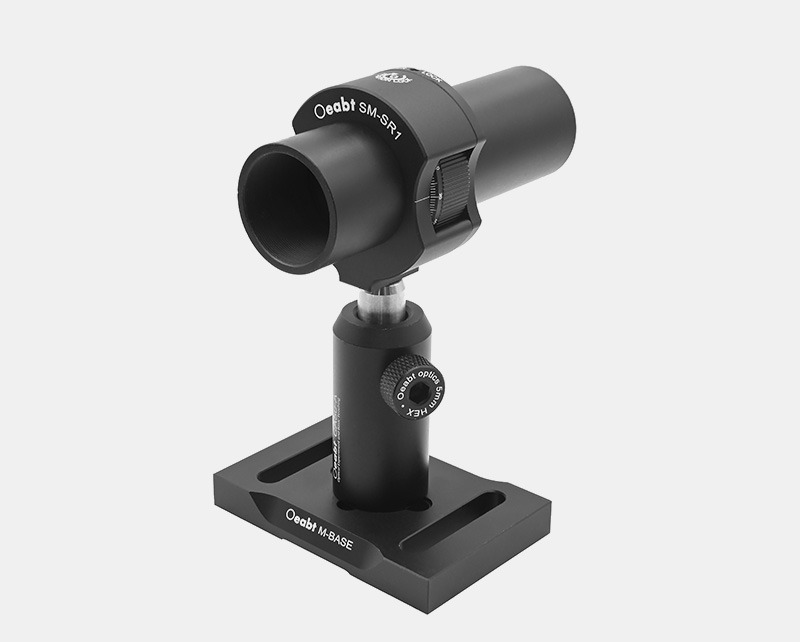

❶Ø1英寸公转母透镜套筒点击购买>	❷CA-A系列接杆支架点击购买>
❸M-BASE 可调节底板底座点击购买>	❹Ø12mm不锈钢接杆点击购买>

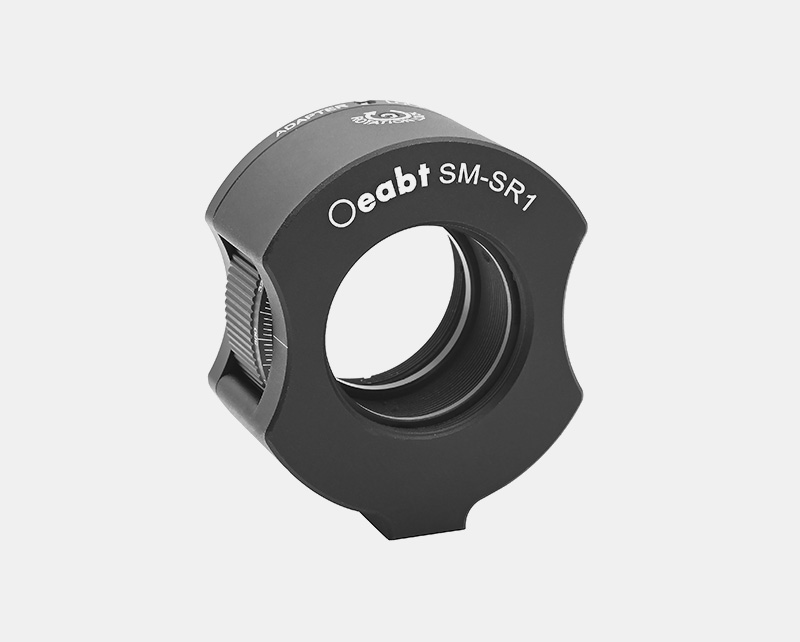

SM-SR1 Ø1英寸旋转安装座
