• 快拆式，适合需频繁更换矩形滤光片的应用；

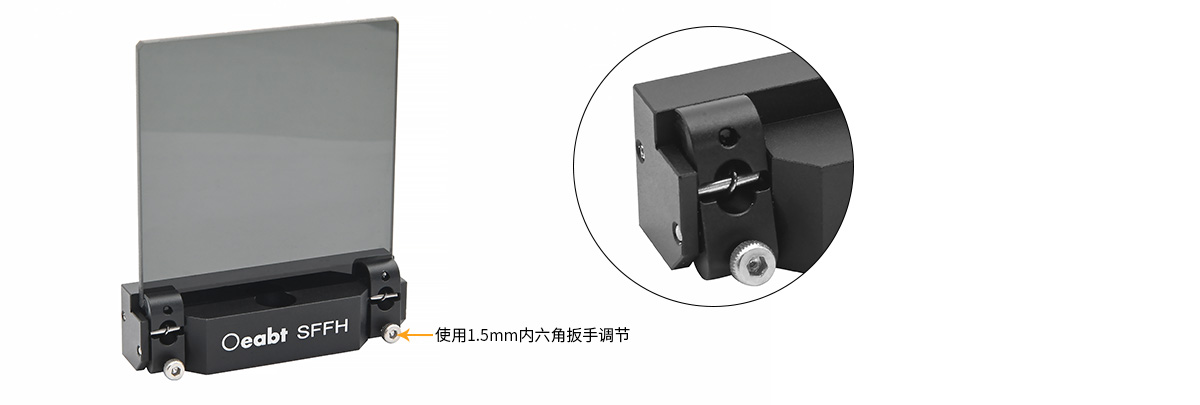

• 双臂内置橡胶垫，避免过压损坏光学元件；

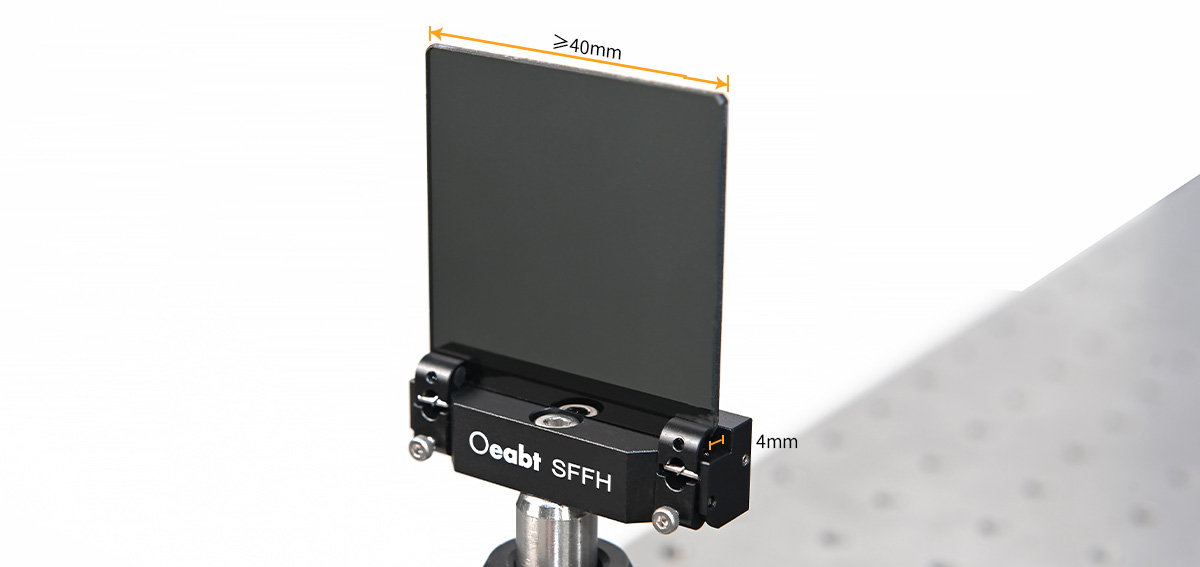

• 用于最厚4mm的矩方形滤光片；

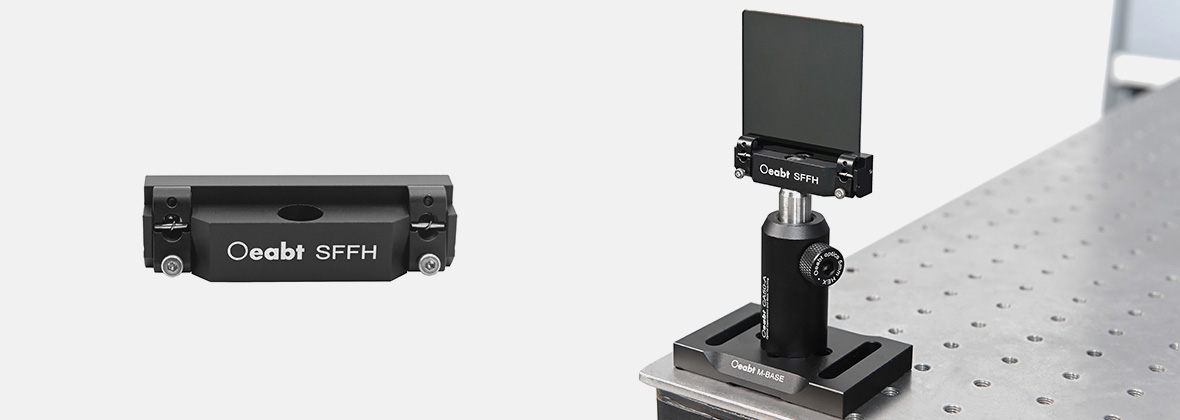

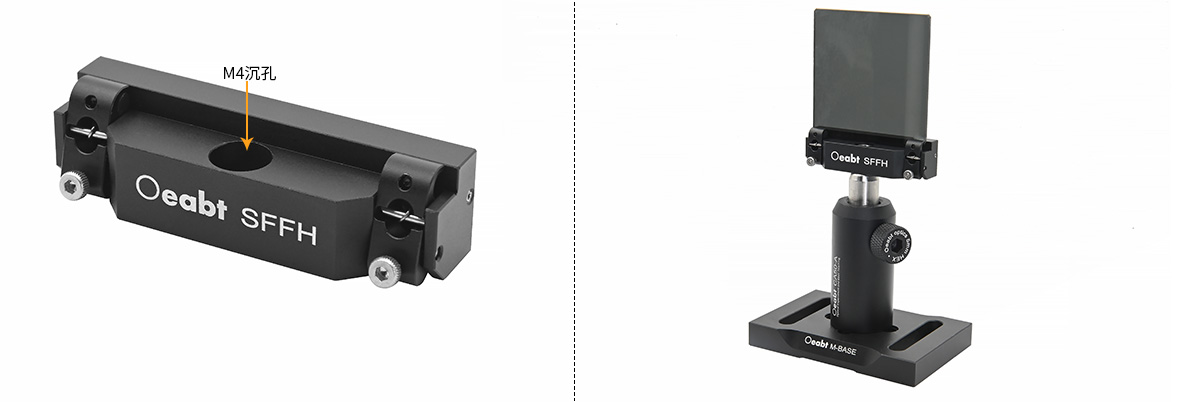

• M4沉孔用于接杆安装；

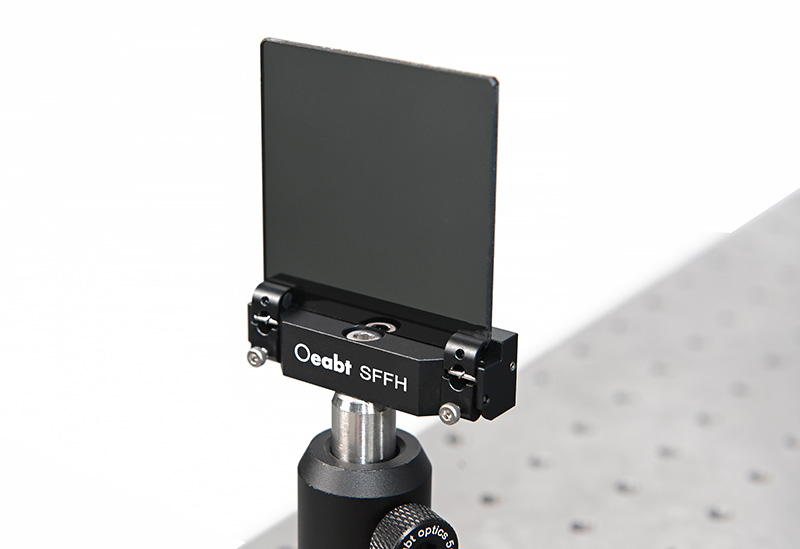

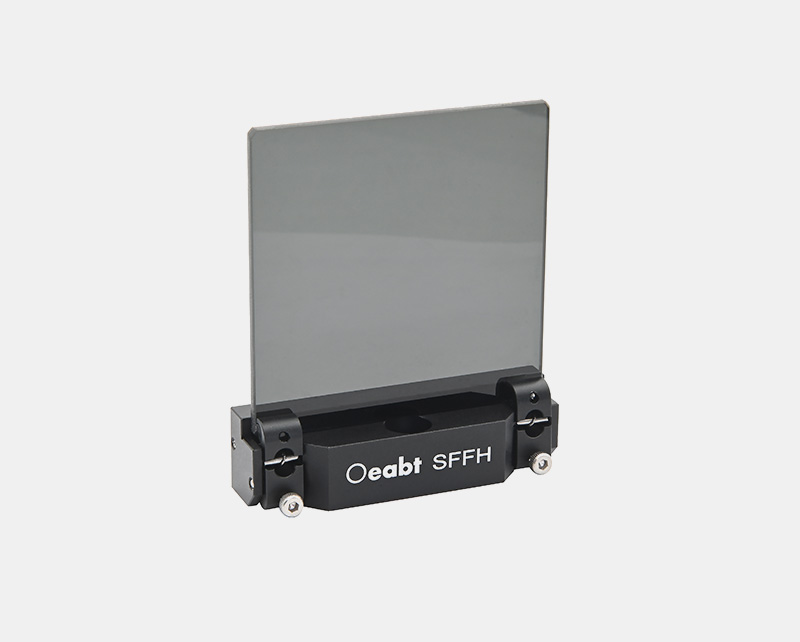

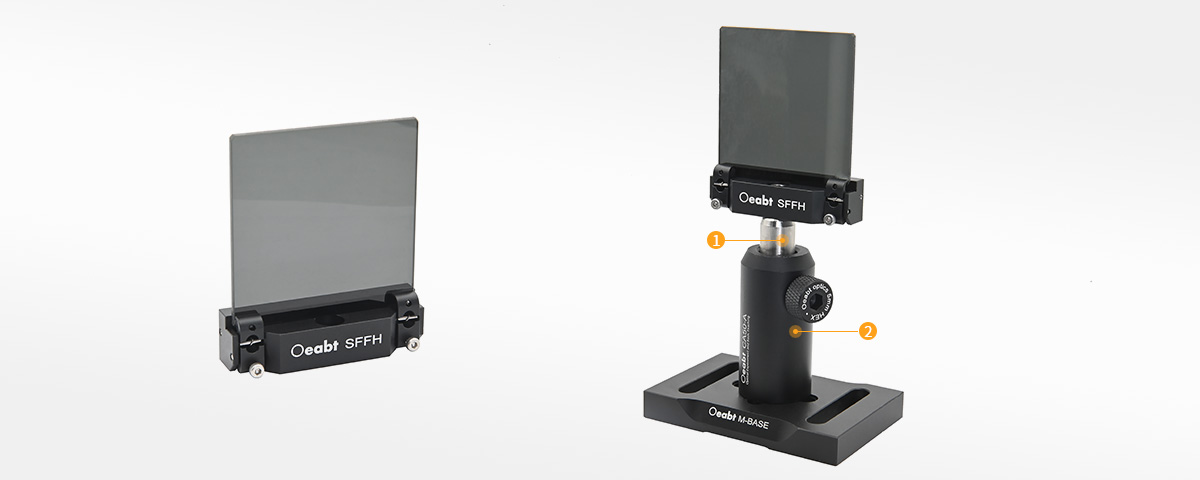

SFFH快拆式滤光片固定架适合需频繁更换滤光片的应用，该固定架采用双臂锁定结构。
|
型号 |
SFFH |
|
规格 |
52.8*14.5*14.1mm |
|
夹持元件 |
最厚4mm，宽度≥40mm的矩形元件 |
|
螺孔类型 |
M4*1处（沉头孔） |
|
重量 |
22.4g |
|
材质 |
7075铝合金 |
• 快拆式，适合需频繁更换矩形滤光片的应用；
• 双臂内置橡胶垫，避免过压损坏光学元件；
• 用于最厚4mm的矩方形滤光片；
• M4沉孔用于接杆安装；
SFFH 工程图下载
