产品说明

• 可安装Ø1英寸(25mm) 光学元件；

• 支持矩形元件：尺寸从24*10mm到50*50mm，最大厚度6mm；

• 0°和90°位置内置磁铁，提供额外的锁定保持力；

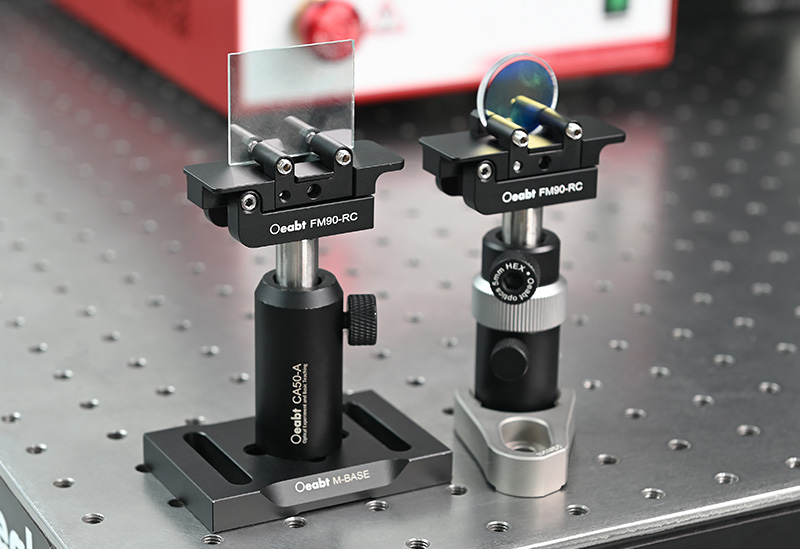

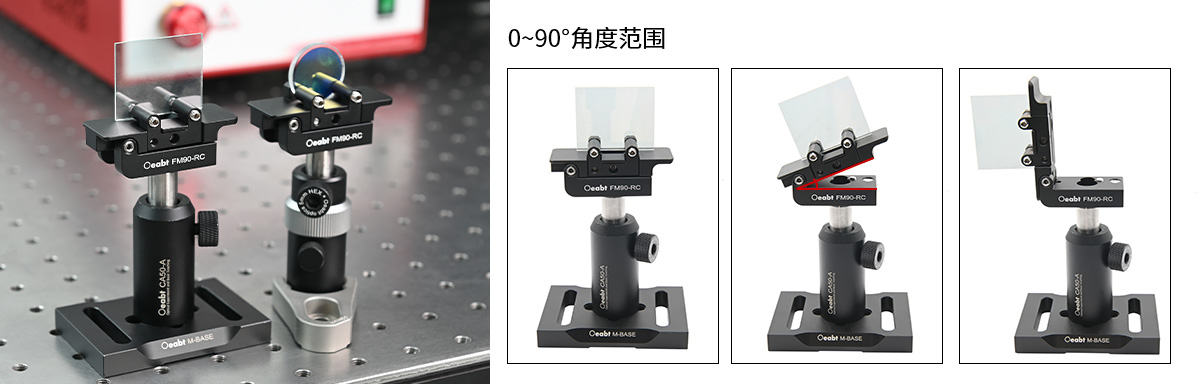

• 支持0°至90°范围内的连续角度定位；

• M4/M6沉头孔，可安装至接杆使用；

枢轴结构允许光元件在0°~90°范围内连续角度定位，适用于需要频繁切换光路开关或角度定位的实验场景。

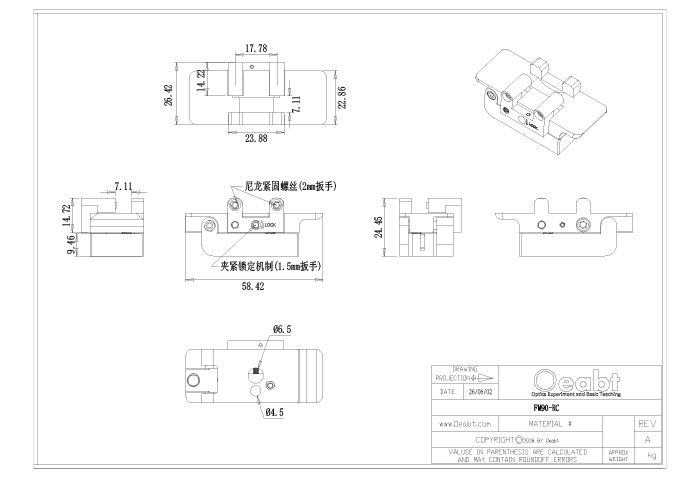

示意图

通用参数

（1）手动翻转安装座至0°~90°所需角度，中间角度依靠机构摩擦力保持，枢轴关节螺丝请勿随意拧调阻尼（不可锁定机制！）。0°和90° 位置的磁铁提供额外的固定力，会使安装座以微小角度自动闭合，放置元件时请注意手指位置。

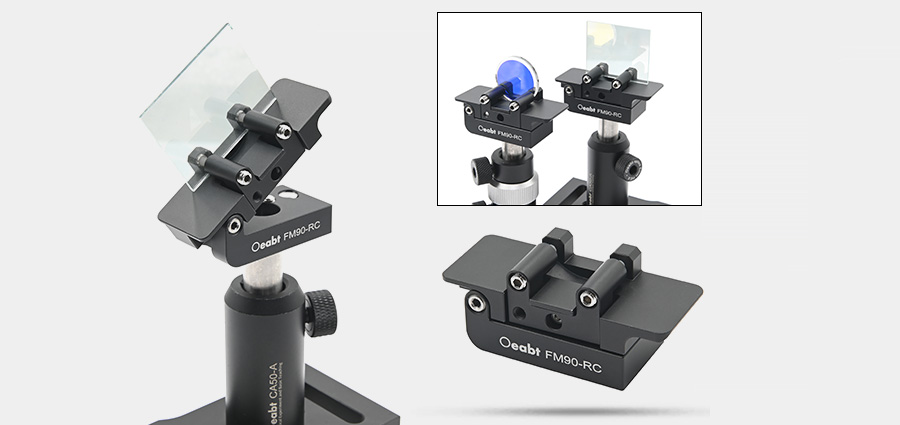

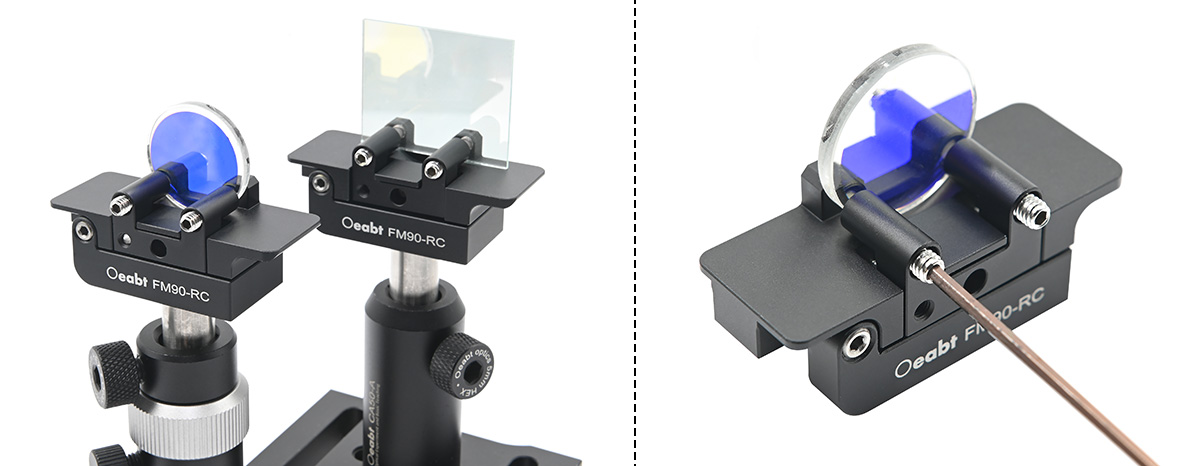

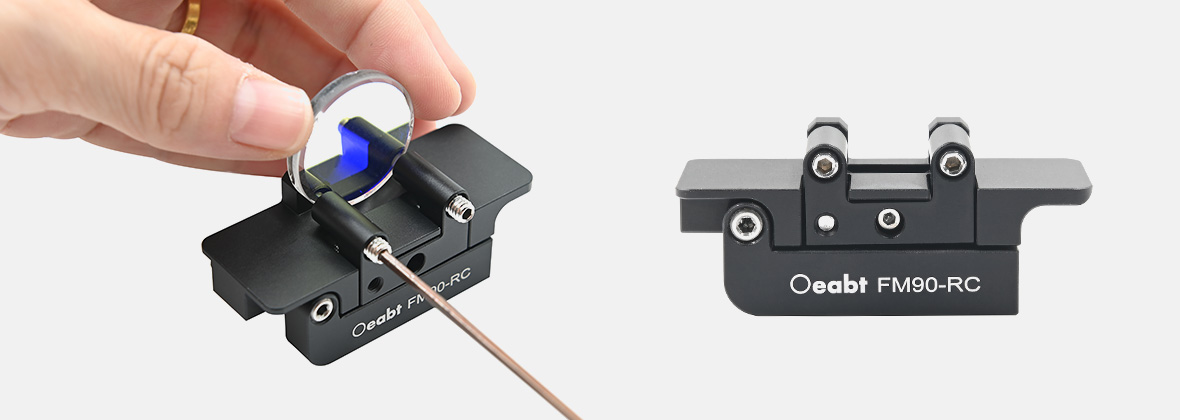

（2）支持安装Ø1英寸圆形光学元件和矩形光学元件（尺寸范围从24*10mm至50*50mm，最厚6mm），使用2mm六角扳手拧紧固定中间固定螺丝和夹紧制动螺丝。

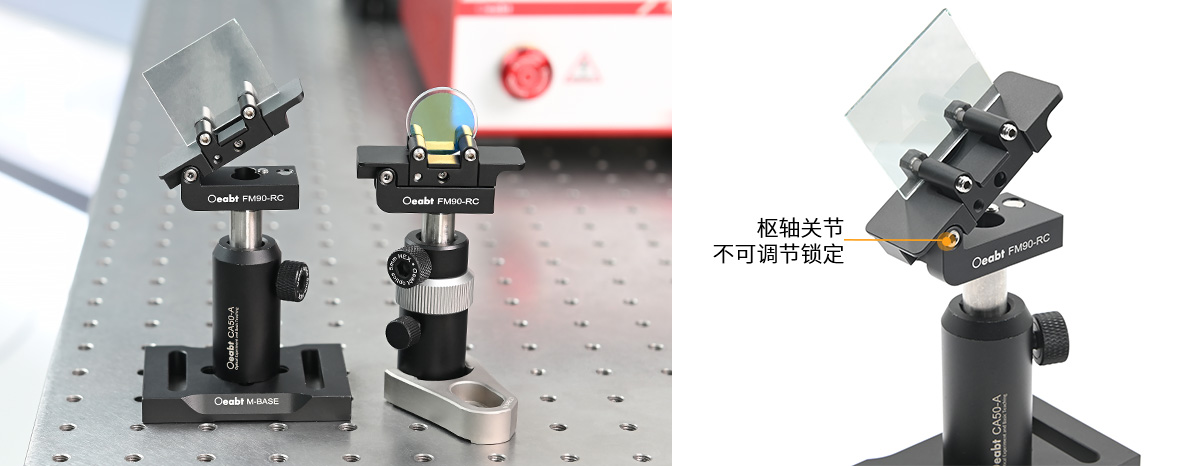

（3）枢轴结构让安装座可以固定在0°和90°之间的任意角度，枢轴关节螺丝不是锁定机制！请勿随意拧调！

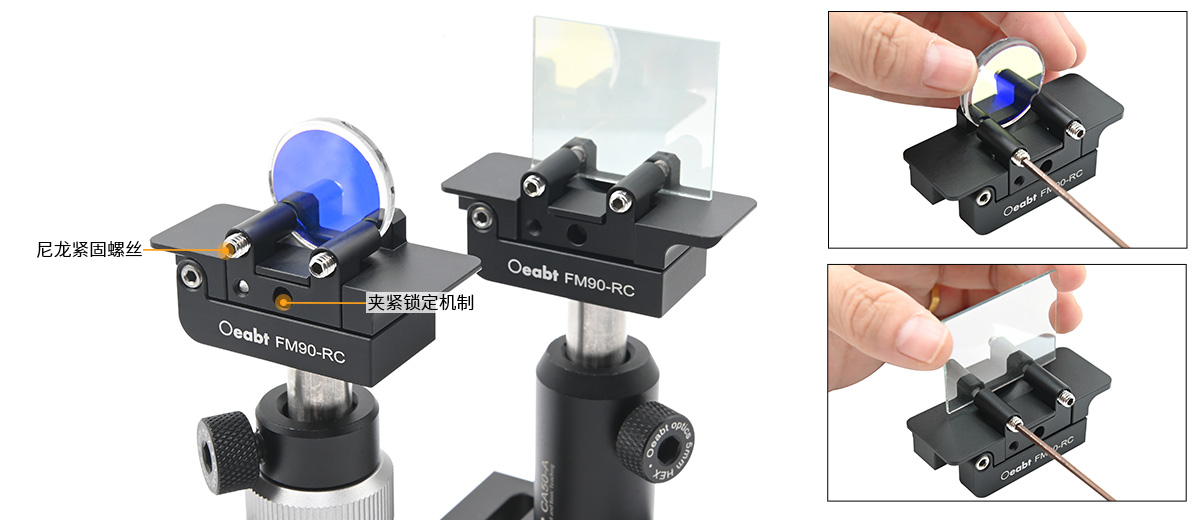

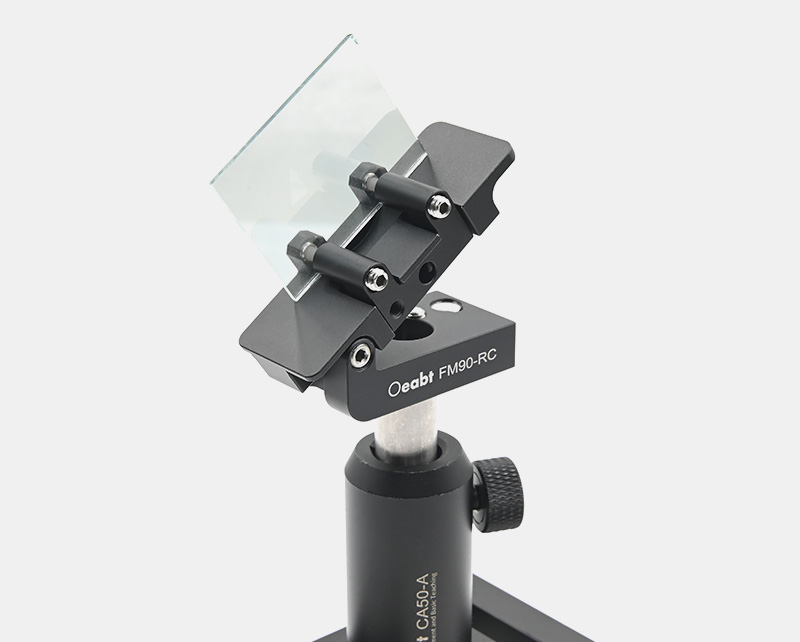

（4）提供M4M6沉头孔，兼容 Ø1/2 英寸及Ø1英寸接杆，便于独立安装或集成。尼龙顶丝请勿过度拧紧以免压伤元件表面。若需更大夹紧力，可拆除固定螺丝，使铝质夹臂直接接触元件边缘。

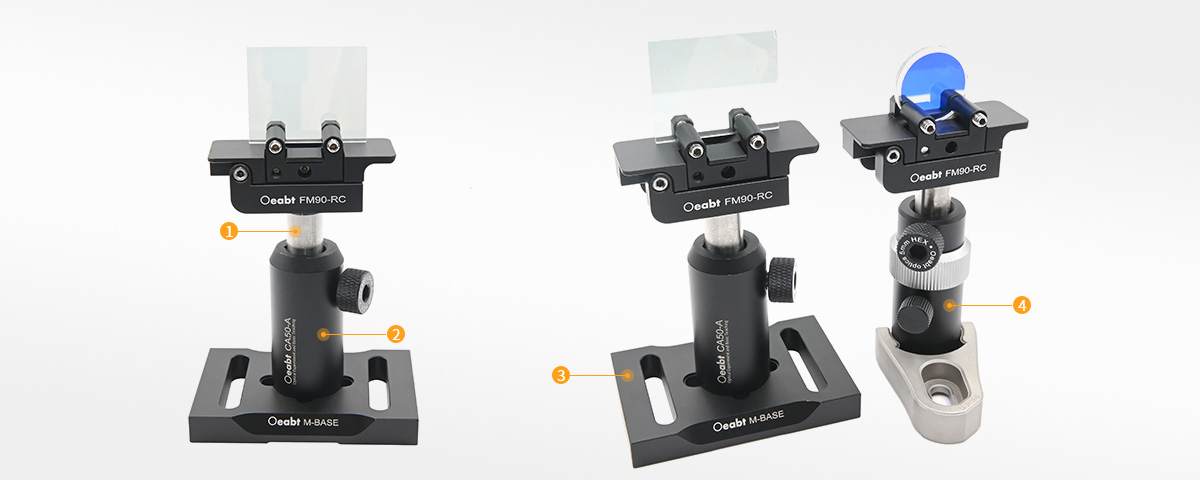

❶PCA-S系列 Ø12mm不锈钢接杆点击购买>	❷CA-A系列接杆支架点击购买>
❸M-BASE 可调节底板底座点击购买>	❹CAT系列伸缩式接杆支架点击购买>

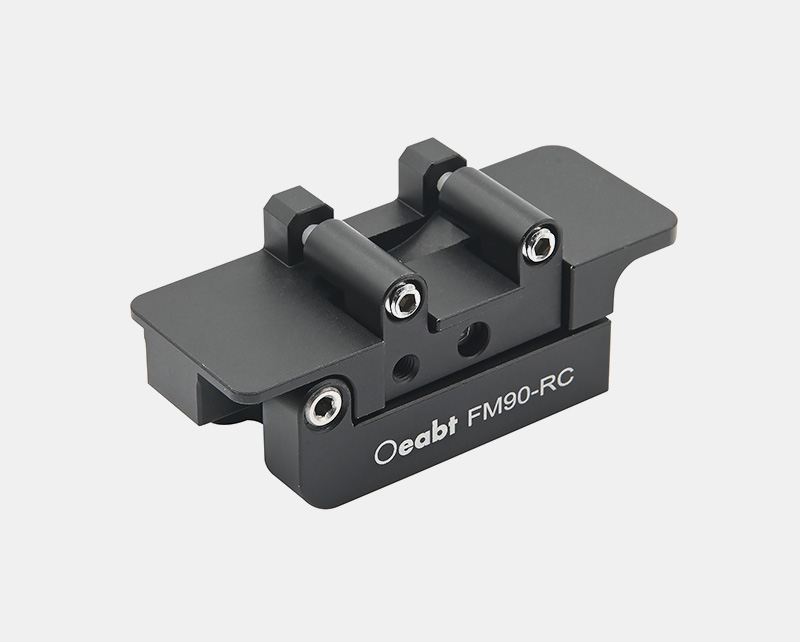

FM90-RC 翻转安装座
