产品说明

• 安装座适用安装棱镜，立方体等光学元件；

• 兼容30mm笼式系统的旋转调整架；

• 12.6mm*42.7mm平台；

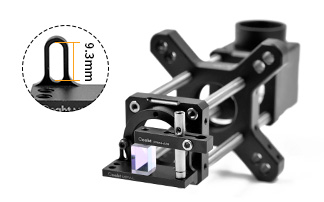

• 调节范围9.3mm；

• 附带PRK3-A30棱镜压臂，最高夹持高度：25mm；

棱镜安装座是一个12.62mm*42.65mm的安装平台，可以安装到兼容30mm笼式系统的旋转调整架。平台通过M3螺孔安装，调节范围为9.3mm，这样放置在平台上的光学元件就可以定位到组件上。

棱镜安装座
型号	MPV-LK3
规格	42.631.46.5mm
重量	15.6g
材质	7075铝合金

安装平板
型号	MPV-L
规格	15.342.76.5mm
调节范围	9.3mm
螺纹类型	M4
重量	7.8g
材质	7075铝合金

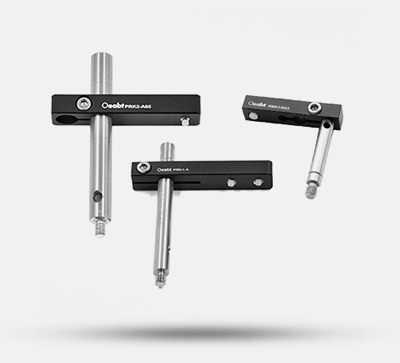

压臂
型号	PRK3-A
规格	Ø5*36.5mm
接杆规格	高度31.3mm；M4螺纹
夹持高度	最大夹持高度25mm
重量	7.8g
材质	7075铝合金

示意图

通用参数

（1）棱镜安装座是一个 12.62mm*42.65mm的安装平台，可以安装到兼容30mm笼式系统的旋转调整架。平台通过M3螺孔安装，调节范围为9.3mm，这样放置在平台上的光学元件就可以定位到组件上；

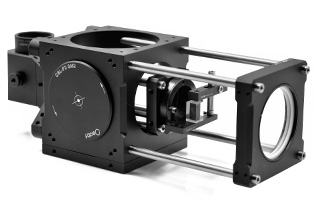

（2）作为旋转调整架配件使用时，旋转安装座需为笼杆的终端元件，这是因为笼式系统的大小不足以用于平台旋转。如果旋转安装座需要变为笼式系统内部组件，请考虑使用LPCM系列笼板转接件在旋转安装座四周构建60mm笼式系统框架，如图所示。这样使得平台可以自由旋转，且不会干扰笼杆，同时保留30mm笼式系统的光轴；

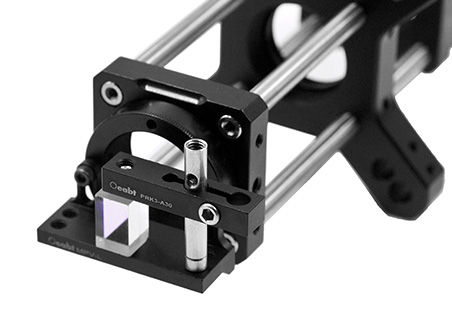

（3）平台的边角处有4个M4螺纹贯穿孔，用于固定附带的圧臂；压臂提供夹持力，压臂末端带一个尼龙头固定螺丝（兼容2mm六角扳手），可以将光学元件固定到平台上。PRK3-A压臂可以安装最高高度为25mm的光学元件；

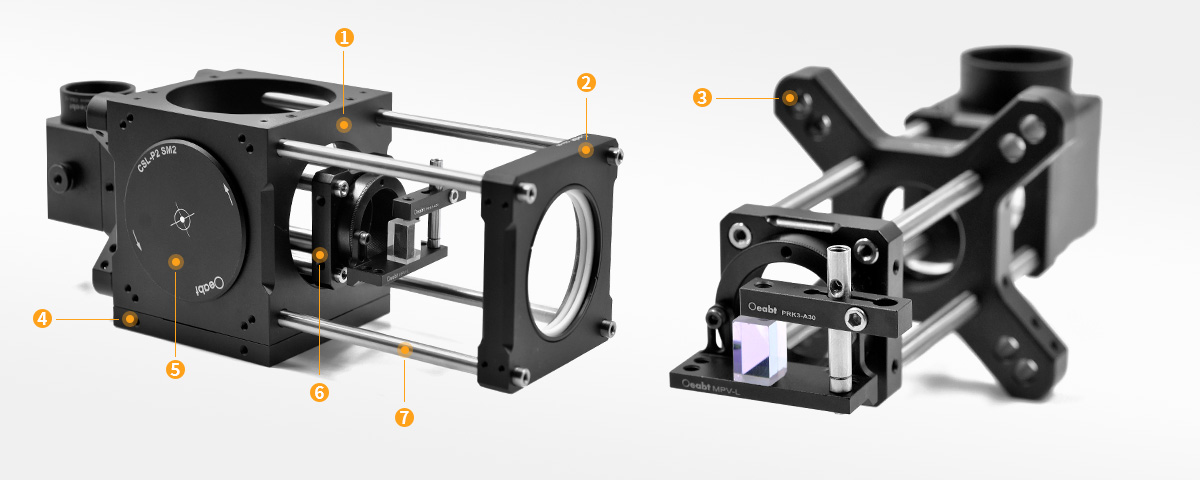

❶ CSL60-M2 60mm笼式立方体点击查看 >	❷ CSJ-60 60mm螺纹笼板点击查看 >
❸ CSM-3060A 笼式转接件点击查看 >	❹ CSJ-T2 立方体螺纹盖板点击查看 >
❺ CSL-P系列笼式防尘盖点击查看 >	❻ CRD-25 笼式旋转安装架点击查看 >
❼ PCM-S系列 Ø6mm笼式支杆点击查看 >

60mm笼式立方体配件，搭配笼式立方体构建笼式系统，允许用户根据预期应用的需要安装自己的光学器件。

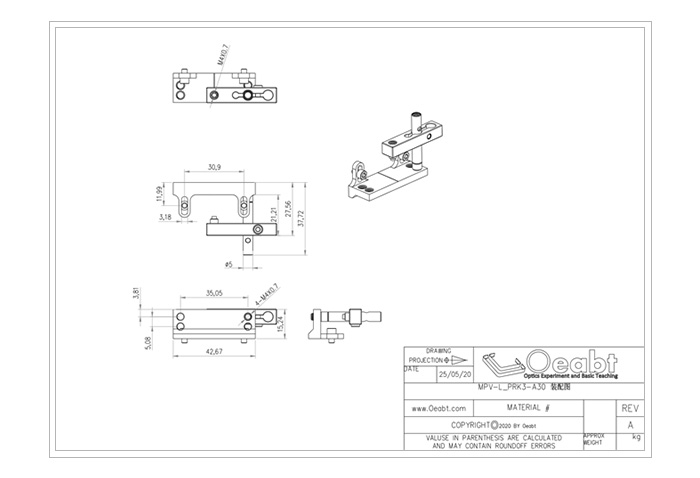

工程图下载

MPV-LK3 STP文件

MPV-LK3 棱镜安装座

• 安装座适用安装棱镜，立方体等光学元件；

• 兼容30mm笼式系统的旋转调整架；

• 12.6mm*42.7mm平台；

• 调节范围9.3mm；

• 附带PRK3-A30棱镜压臂，最高夹持高度：25mm；

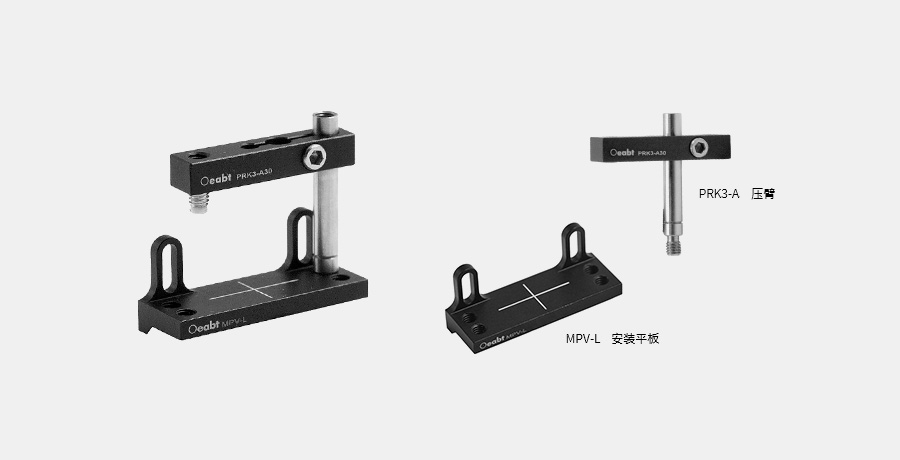

MPV-L&PRK3-A

型号

规格

工程图

对比

单价

发货日期

购物车

型号： MPV-LK3

规格： MPV-L+PRK3-A

工程图：点击下载

对比：

单价：￥133

发货日期：当天

购物车：

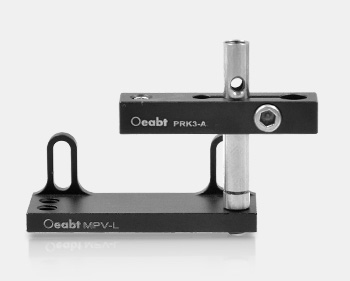

MPV-LK3 棱镜安装座

规格

42.6*31.4*6.5mm
安装孔直径

材质

7075铝合金
重量

15.6g
螺纹类型

产品描述

调节范围:9.3mm;
最大夹持高度:25mm
型号： MPV-L

规格： 15.3*42.7*6.5mm

工程图：点击下载

对比：

单价：￥103

发货日期：当天

购物车：

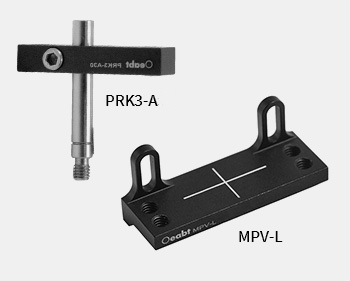

MPV-L 棱镜安装平板

规格

15.3*42.7*6.5mm
安装孔直径

材质

7075铝合金
重量

7.8g
螺纹类型

产品描述

调节范围:9.3mm；
螺纹类型:M3
型号： PRK3-A

规格： Ø5*36.5mm

工程图：点击下载

对比：

单价：￥30

发货日期：当天

购物车：

PRK3-A压臂

规格

Ø5*36.5mm
安装孔直径

材质

7075铝合金
重量

7.8g
螺纹类型

产品描述

接杆高度::31.3mm;
最大夹持高度25mm
