产品说明
• 可压持Ø13.5~Ø42.0mm范围内的圆柱形物体；

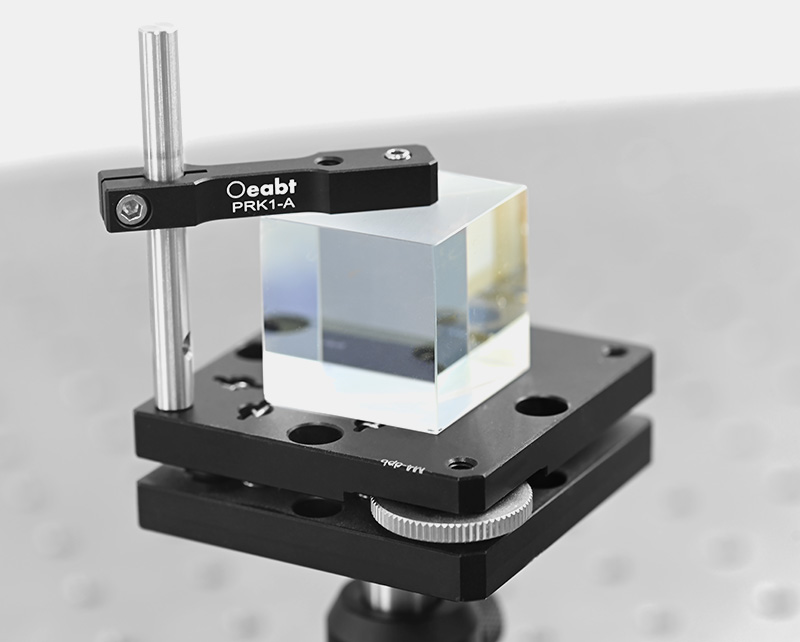

• 压臂提供与V型压块稳定的3点接触；
• 每个安装座附带1个PRK1-A压臂；

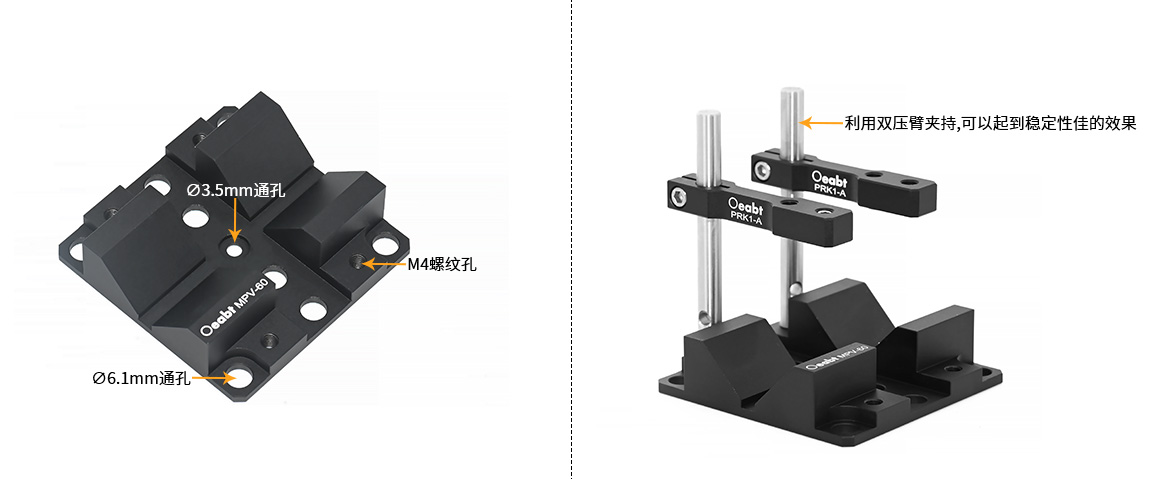

• 压块上开有多处螺孔、沉头孔，提供多种安装选择；

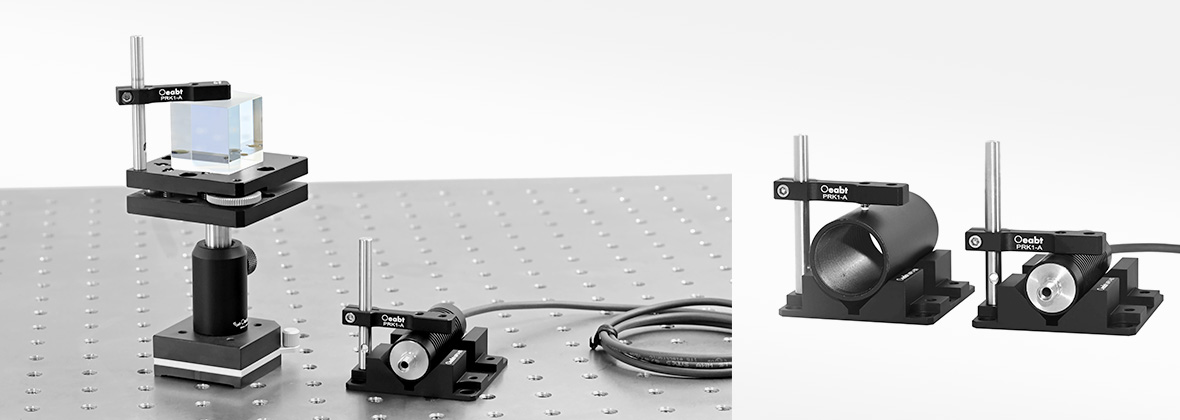

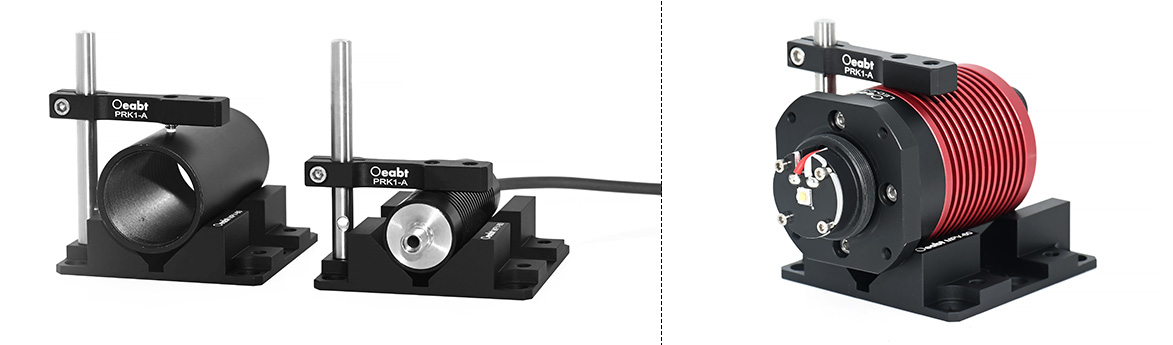

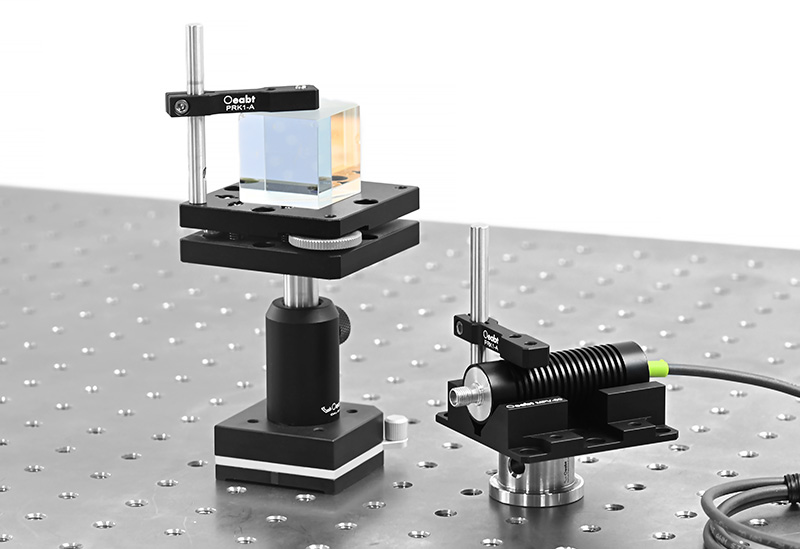

V型夹持座设计用于夹持Ø13.5-Ø42.0mm范围内圆柱形物体，圆柱物体通过PRK1-A压臂上的带2.0mm六角的尼龙顶丝将光学元件固定到带平台的调整座和V形压块。
| 型号 | MPV-60K1 |
| 组合款 |
MPV-60 V型压块&PRK1-A压臂 |
| 夹持直径 |
Ø13.5-Ø42.0mm圆柱形物体 |
| 重量 |
88.2g |
| 型号 | MPV-60 |
| 规格 |
60.0*60.0*16.0mm |
|
螺纹类型 |
通孔：Ø6.1mm*8处、Ø3.5mm*1处；M4*4处 |
| 重量 |
68.2g |
| 材质 |
7075铝合金 |

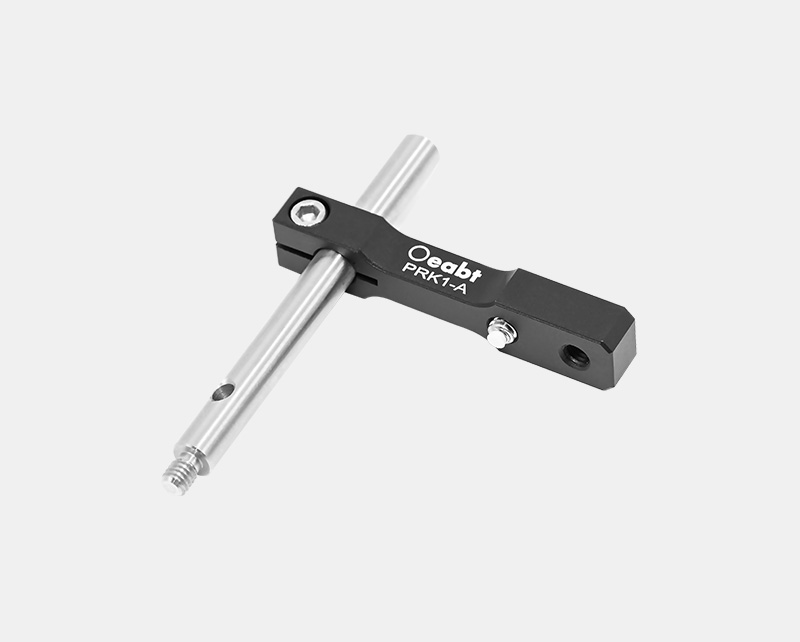

| 型号 | PRK1-A |
| 接杆高度 | ∅6.0*60.0mm |
| 夹持高度 |
≤53mm |
| 螺纹类型 | M4 |
| 重量 | 20.0g |
| 材质 | 7075铝合金 |

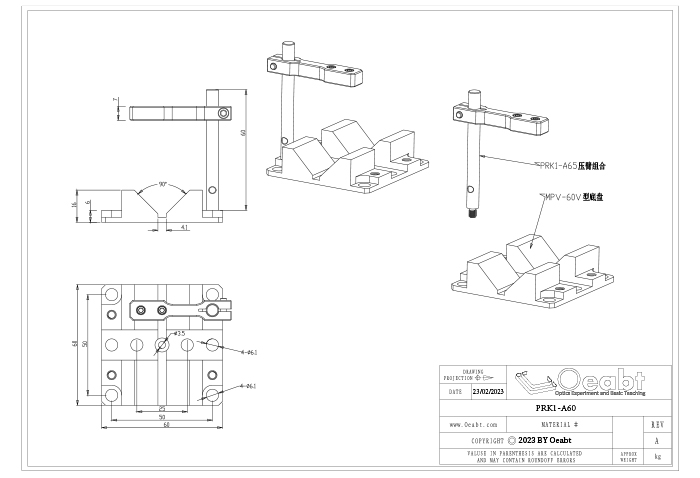

工程图下载
