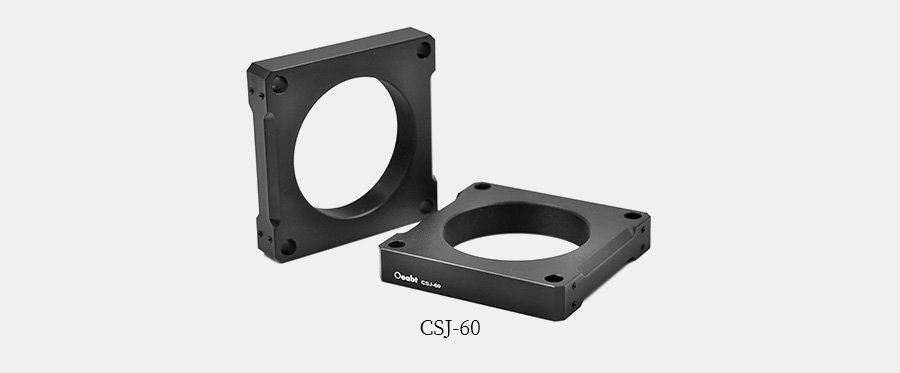

CSJ-60 60mm螺纹笼板

产品推荐

首页 > 产品中心 > 60mm笼式系统 > CSJ-60 60mm螺纹笼板
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

60mm螺纹笼板可直接安装最大厚度为8.9mm的Ø2英寸光学元件;

可将装有光学镜片的螺纹笼板直接组和到60mm笼式系统中;

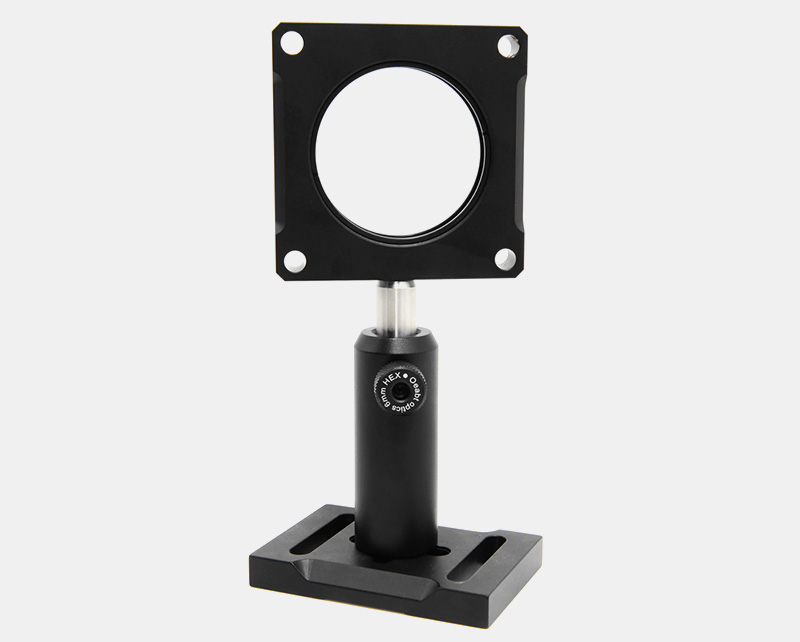

可通过底部M4螺纹孔安装在不锈钢接杆支杆上面;

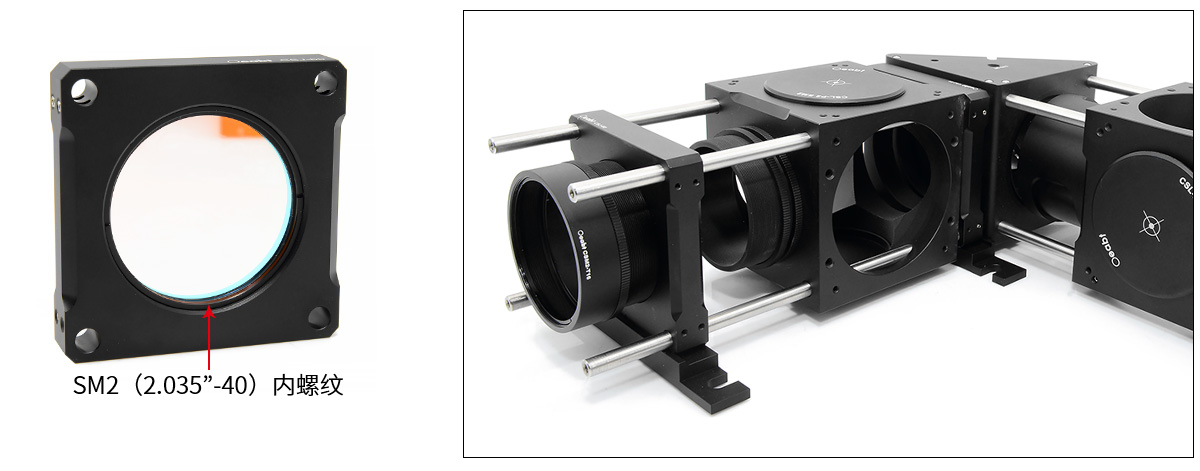

笼板带有标准SM2(2.035"-40)螺纹;

SM2螺纹笼板是最常用的60mm笼板之一。它的中心有SM2(2.035"-40)螺孔,可安装厚8.9mm的Ø2英寸光学元件。利用两个CSK4 SM2卡环光学元件固定在笼板中。

型号
CSJ-60
规格
71.2*71.2*12.7mm
中心孔径
SM2(2.035”-40)内螺纹
螺纹类型
M4
通孔间距
通孔Ø6.02mm,间距60*60mm
重量
97.5g
材质
7075铝合金

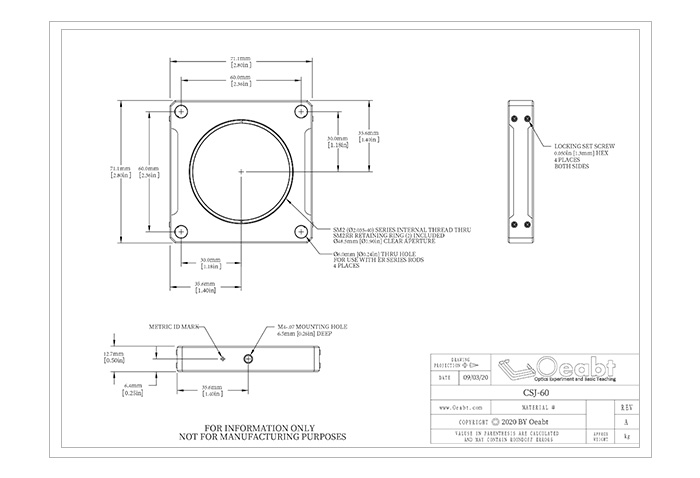

示意图
通用参数

(1)CSJ-60螺纹笼板的中心具有SM2(2.035”-40)内螺纹,可安装最厚8.9mm的Ø2英寸光学元件,或SM2外螺纹的光机组件。利用附带的两个SM2卡环可将光学元件固定在笼板中,应用于60mm笼式系统

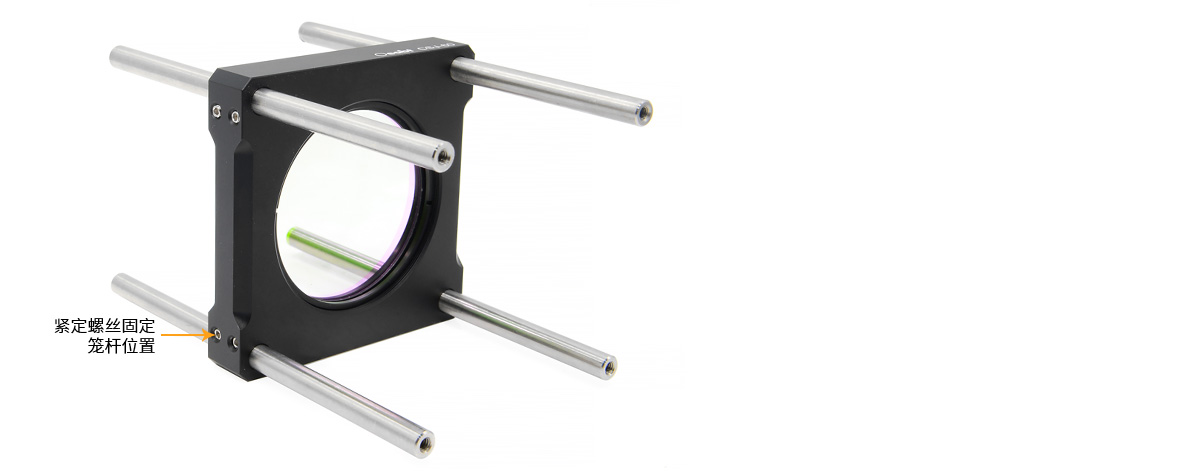

(2)笼板通孔间距60*60mm,兼容我们的Ø6mm笼杆。通孔侧边有M3紧定螺丝,用于固定笼板在笼式系统中的位置。使用1.6mm六角扳手即可将其锁定。

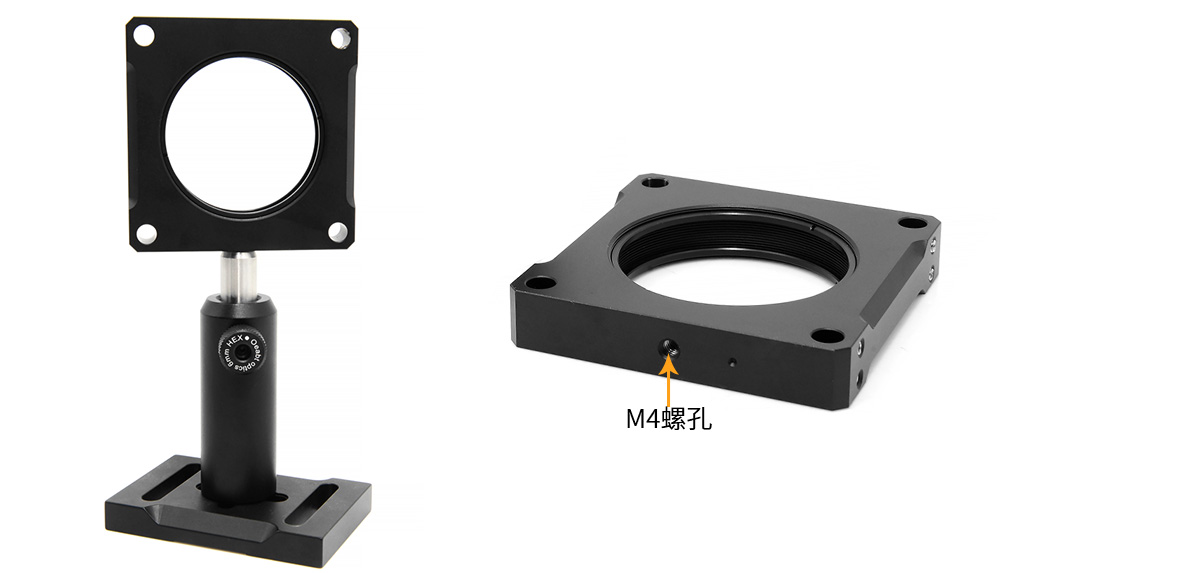

(3)可利用底部M4螺孔用于安装接杆。

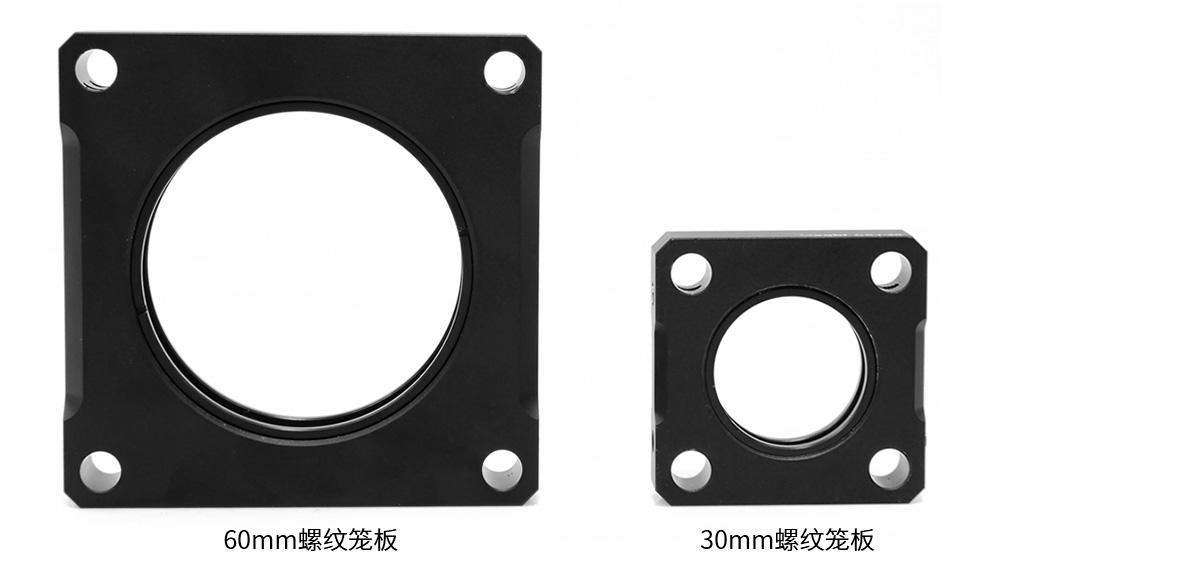

(4)60mm螺纹笼板;30mm螺纹笼板;


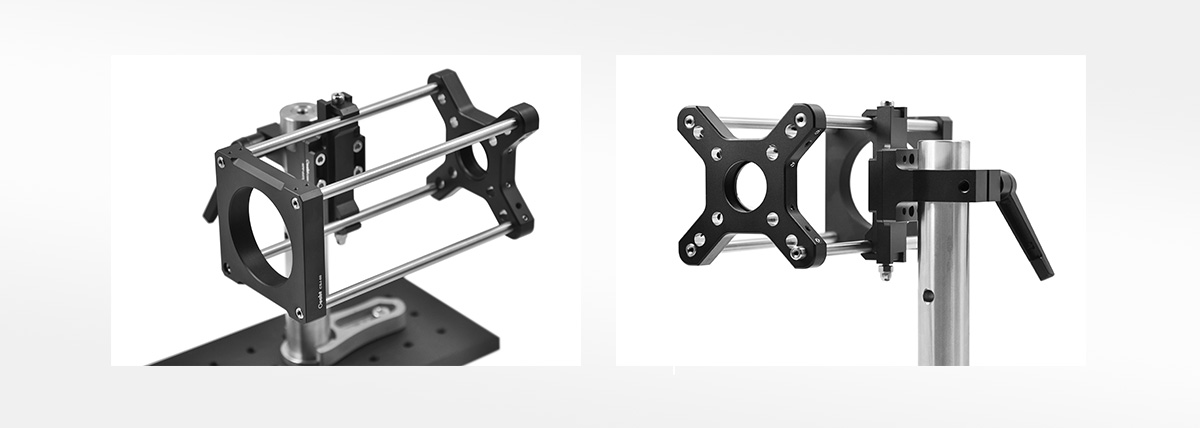

手动式组装安装

1.安装方式:

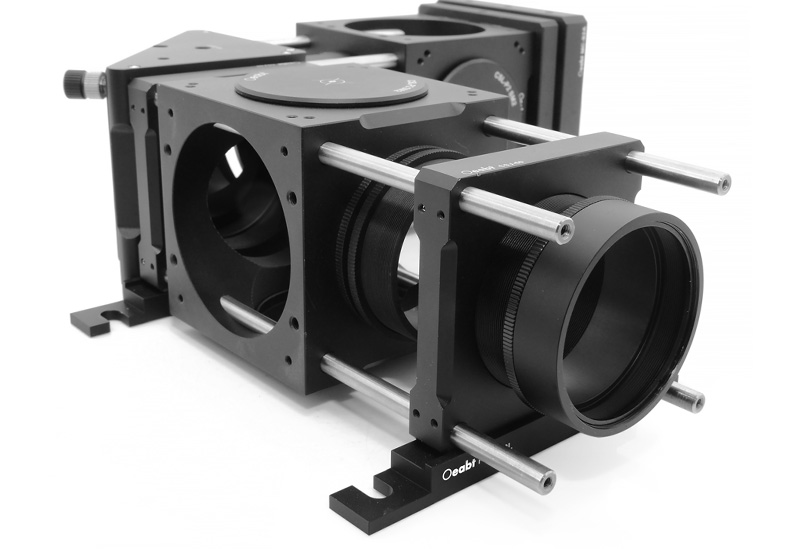

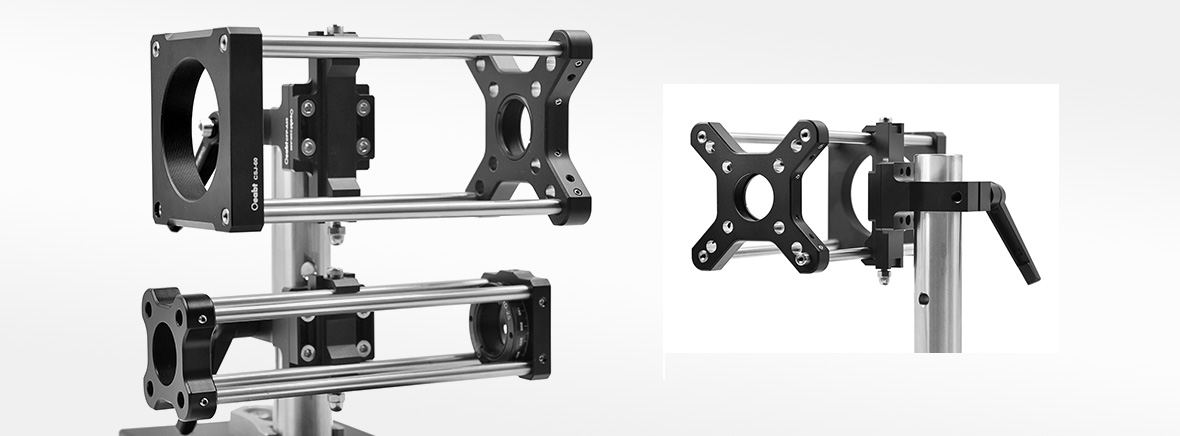

Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件,可通过安装接杆或透镜套管,可以将笼式系统集成到光学设备中去。

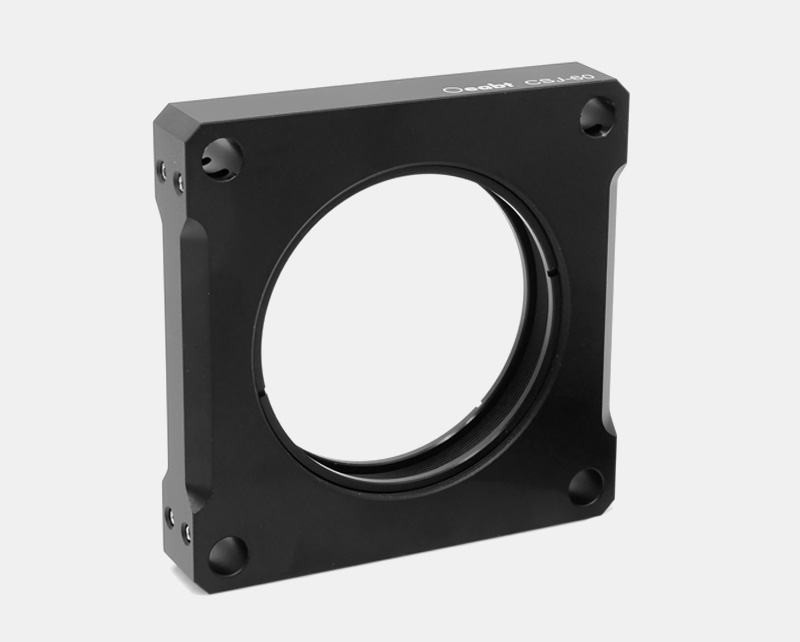

CSJ-60 60mm螺纹笼板

SM2(2.035”-40内螺纹;

可安装最大厚度为8.9mm的Ø2英寸光学元件;

兼容60mm笼式系统,将光学元件安装到笼式系统中;

可通过M4螺纹孔安装到Ø12mm接杆;

附带2个CSK4卡环;

CSJ-60螺纹笼板的中心具有SM2(2.035”-10)内螺纹,可安装最厚8.9mm的Ø2英寸光学元件,或SM2外螺纹的光机组件。利用附带的两个SM2卡环可将光学元件固定在笼板中,应用于60mm笼式系统。
