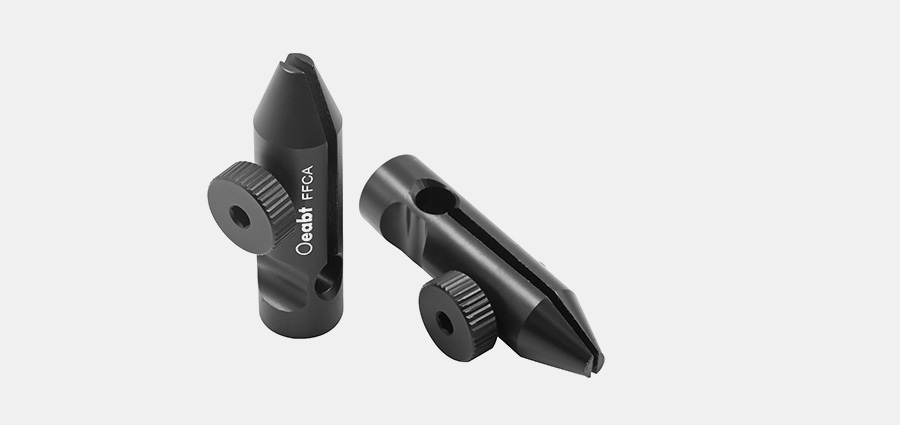

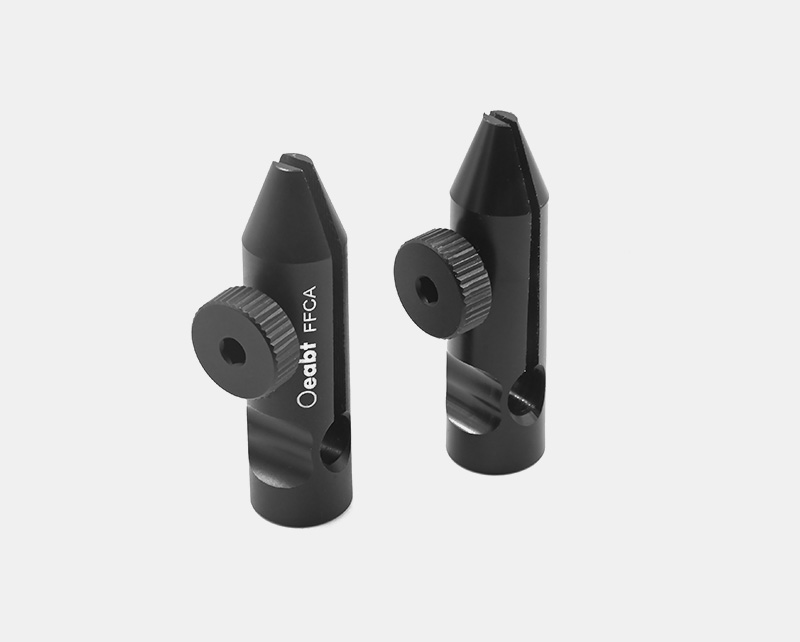

产品说明

• 夹持厚度在0.8mm-2.3mm的光学元件或薄卡平板；

• 手拧螺丝挠性设计，用于夹持固定；

• 底部M5螺孔便于安装接杆(附带一颗M5转M4转接螺丝)；

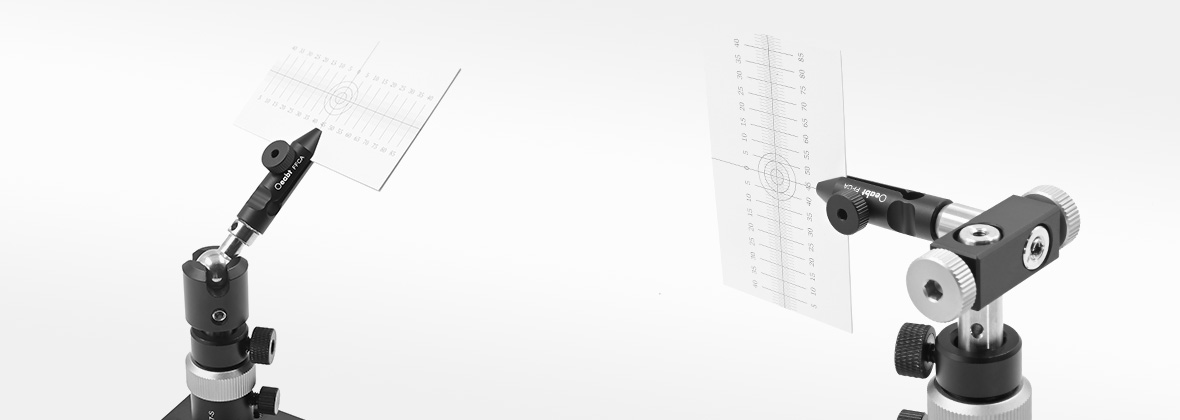

挠性夹持臂是一种简单的小型安装座，用于夹持厚度在0.8-2.3mm之间的平板光学元件或其他较薄的元件，如彩色玻璃滤光片、中性密度滤光片和测试靶等。

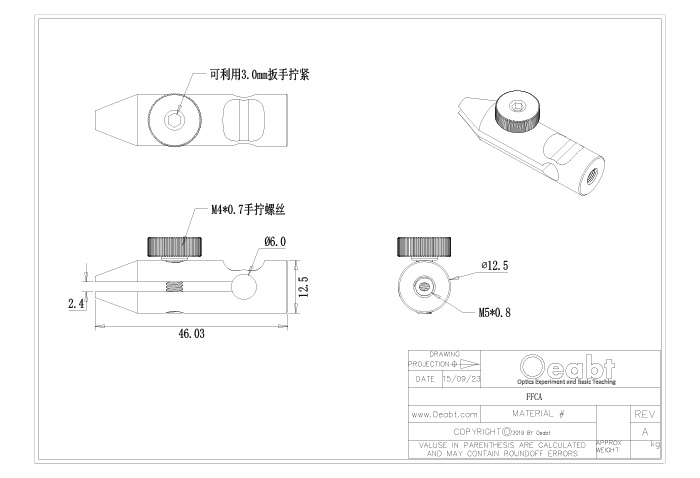

示意图

通用参数

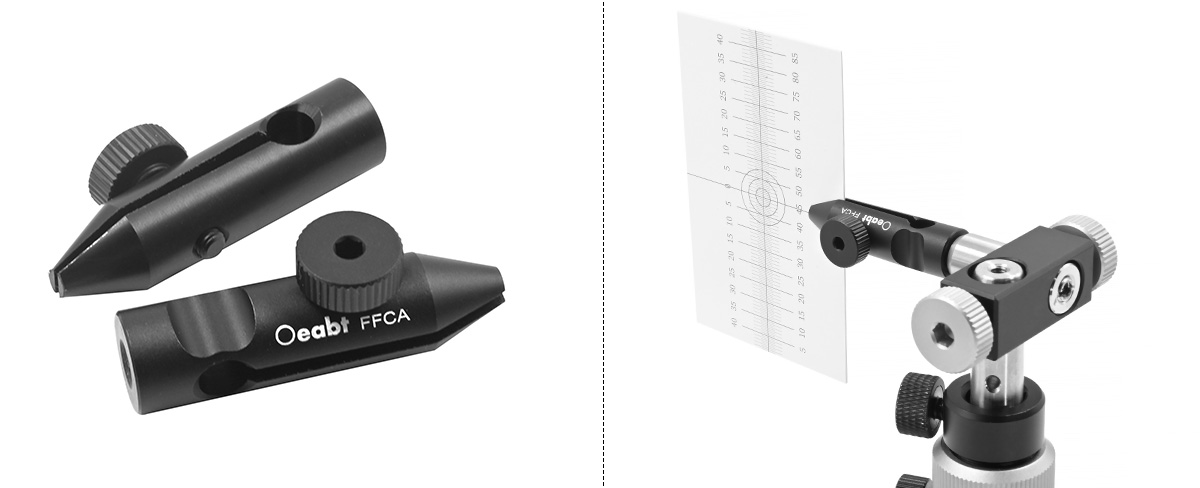

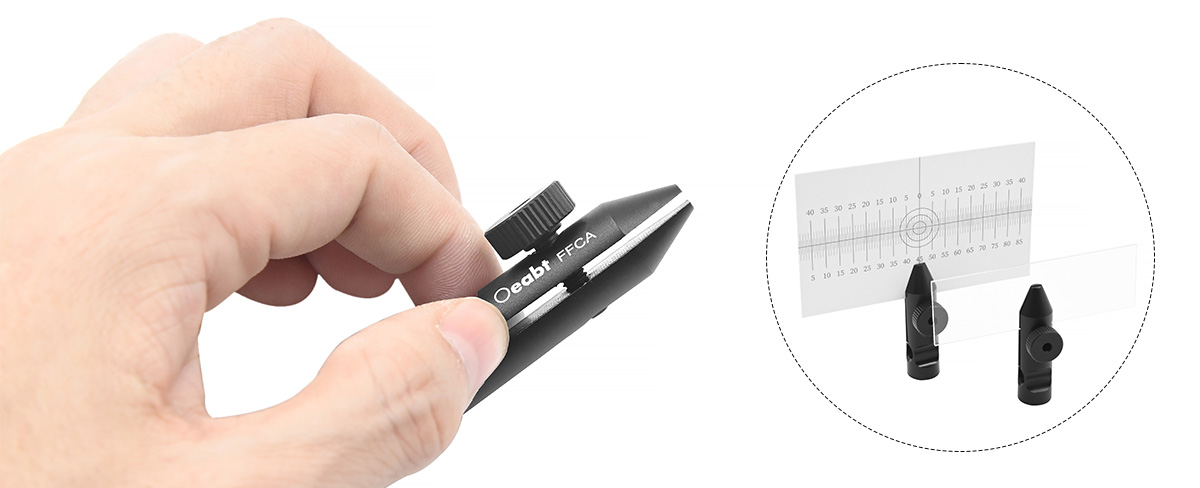

（1）挠性夹持臂是一种简单的小型安装座，用于夹持厚度在0.8-2.3mm之间的平板光学元件或其他较薄的元件，如彩色玻璃滤光片、中性密度滤光片和测试靶等。通过板夹侧边的手拧螺丝拧紧，也可以使3mm六角扳手进行拧紧。

（2）由于板夹是由铝材制造，且是单点受力压持的缘故，在将光学元件安装到挠性板夹内时，请小心操作，以避免损坏光学元件，过度拧紧可能对光学元件造成损害。

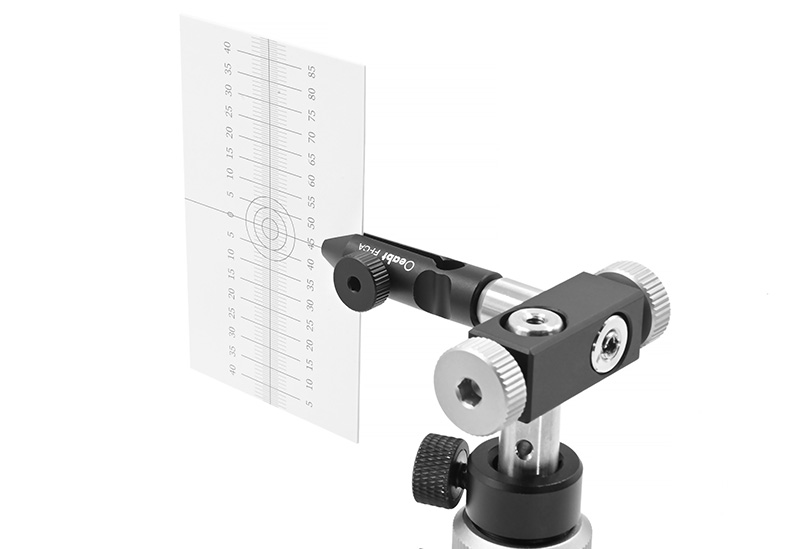

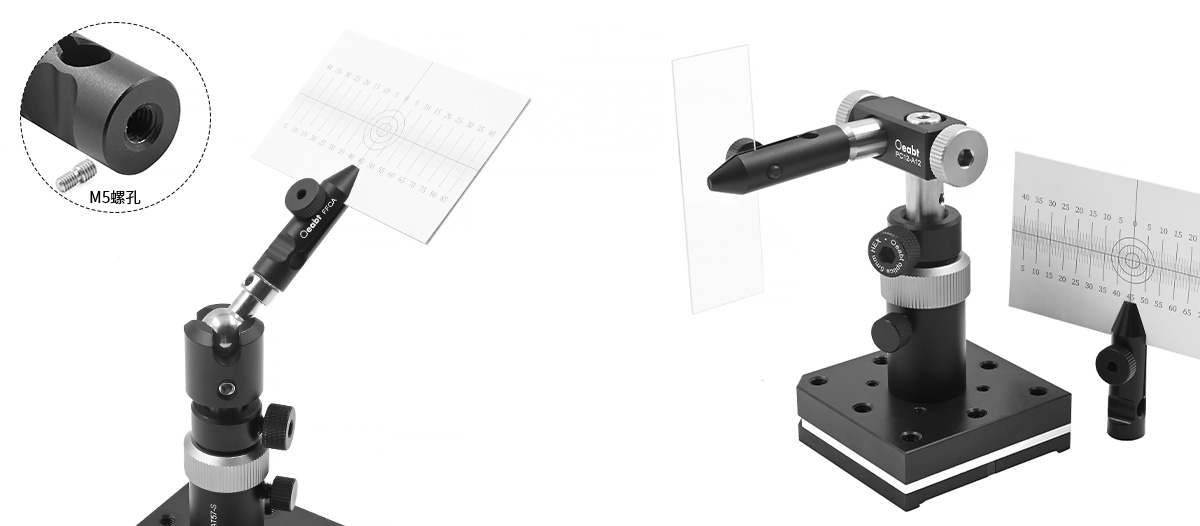

（3）夹持臂底部有一个M5螺孔，附带一颗M5转M4转接螺丝，可以直接用于接杆支架的安装或与角度夹具搭配使用，方便快速调整位置。此外，夹具有一个Ø6mm的通孔，可穿过插入笼杆，以辅助对准夹持臂的朝对方向。

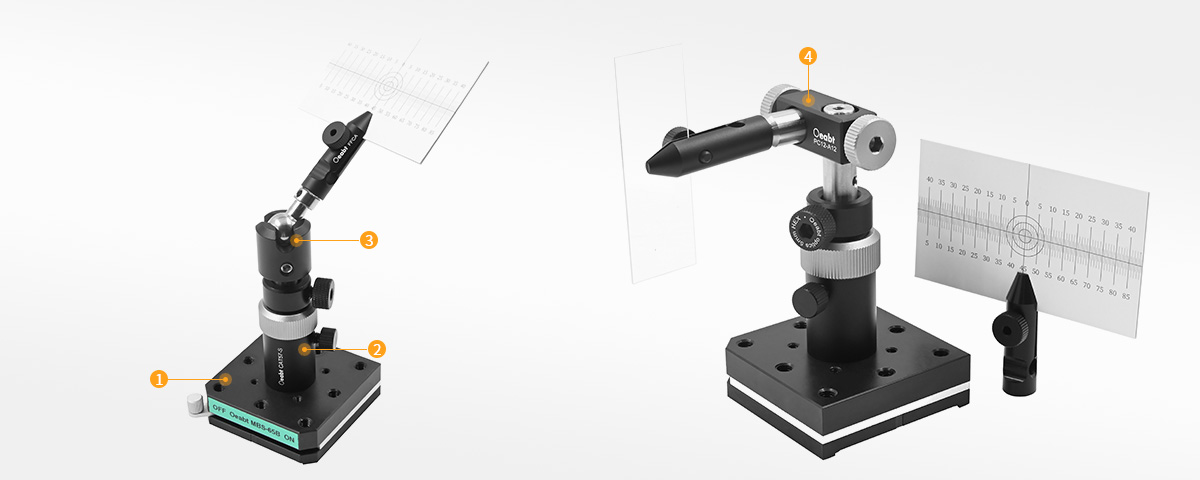

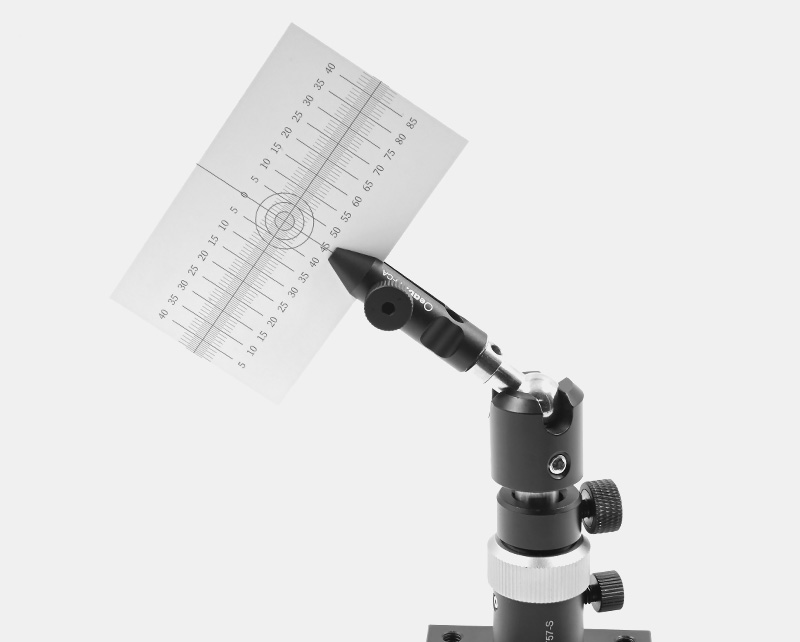

❶ MBS-65系列磁力底座点击购买>	❷CAT系列伸缩式接杆支架点击购买>
❸S/N0002_3 万向连接器点击购买>	❹PC12-A12 十字固定块点击购买>

FFCA系列平板片夹持臂

• 夹持厚度在0.8mm-2.3mm的光学元件或薄卡平板；

• 手拧螺丝挠性设计，用于夹持固定；

• 底部M5螺孔便于安装接杆(附带一颗M5转M4转接螺丝)；
