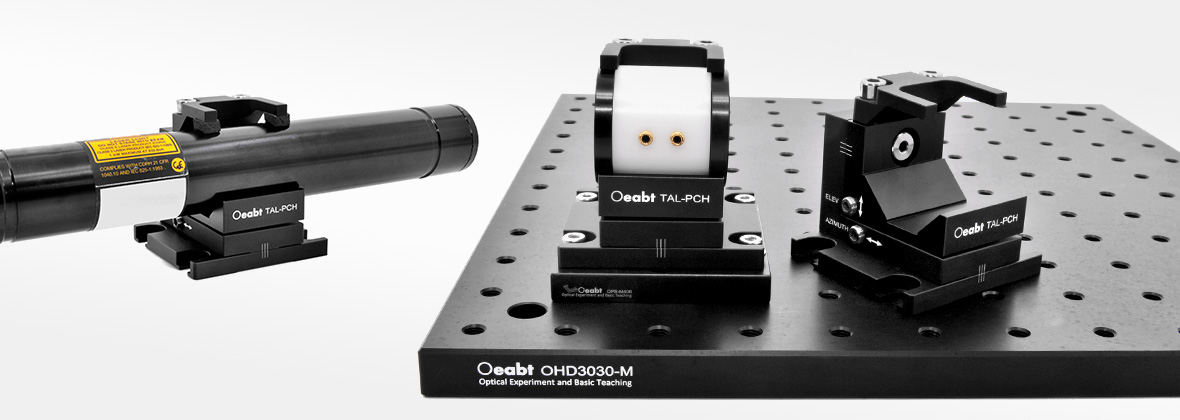

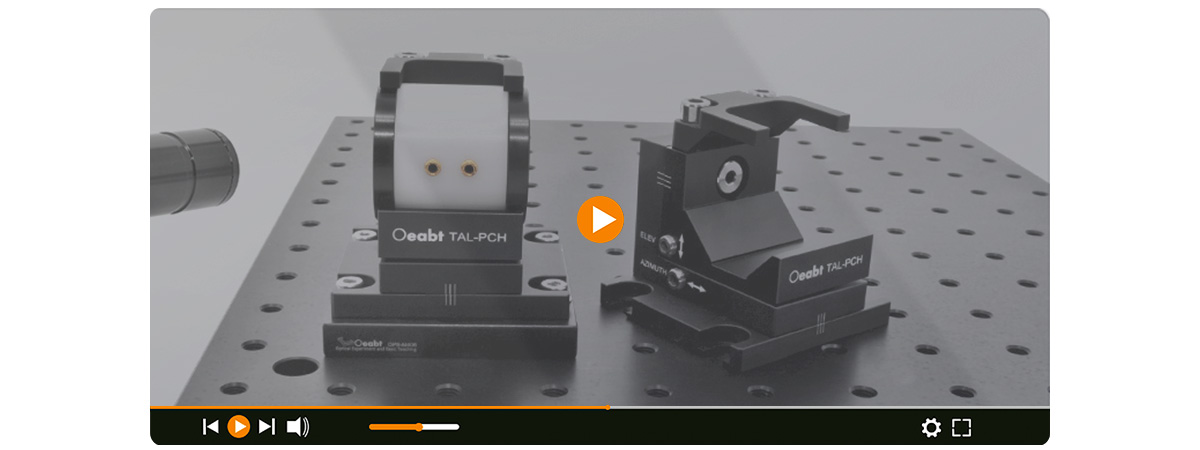

TAL-PCH 倾斜偏转调整架

产品推荐

首页 > 产品中心 > 光学调整架 > TAL-PCH 倾斜偏转调整架
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

±2.5°的俯仰与偏转调节功能;

可实现重复性的精密定位各种圆柱形组件;

可夹持直径范围为30-35mm;

运动定位点;

普克尔斯盒调整架;

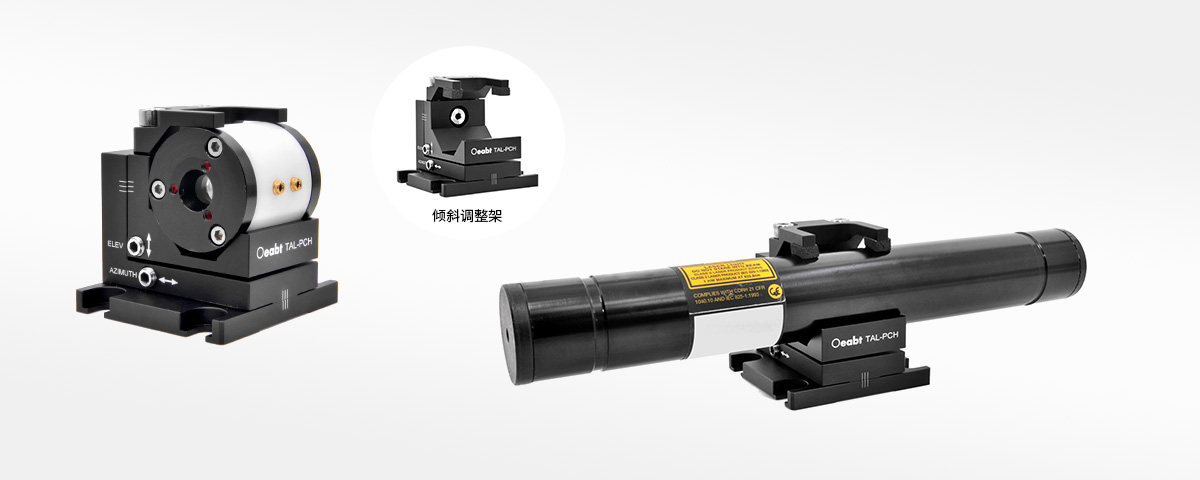

倾斜调整架用于夹持Ø30-Ø35mm的圆柱体构件,比如普克尔斯盒。
型号
TAL-PCH
规格
60.0*55.5*59.0mm
可夹持直径
Ø30-Ø35mm
调节范围
±2.5°俯仰偏转
重量
200.0g
材质
7075铝合金
示意图
通用参数
(1)TAL-PCH 倾斜调整架用于夹持Ø30-Ø35mm的圆柱体构件,比如普克尔斯盒。调整架由调整架主体和可拆卸的夹压块构成,夹持组件后,拧紧夹压块上方的螺丝即可固定位置。

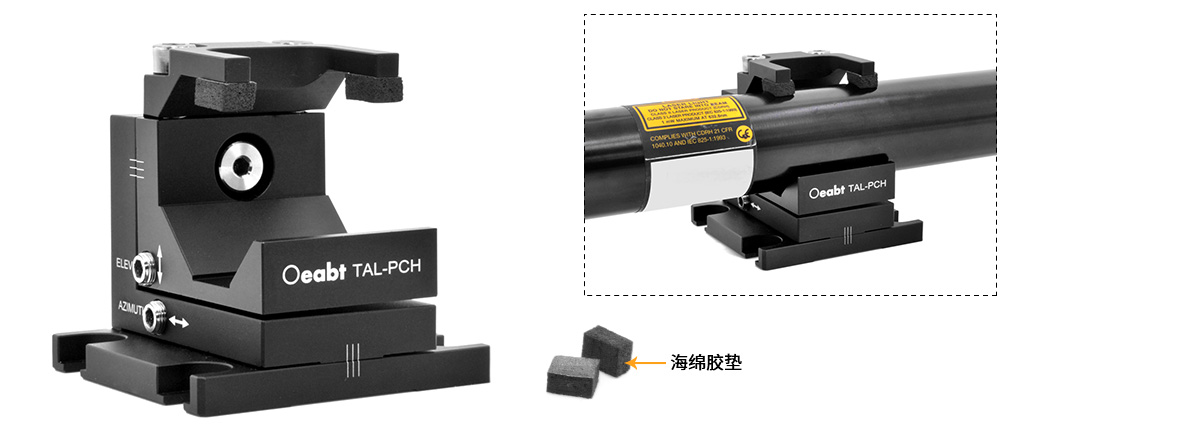

(2)针对直径小于35mm的圆柱形组件,可使用附带的两块海绵胶垫,先粘至压块底部再夹持固定组件。

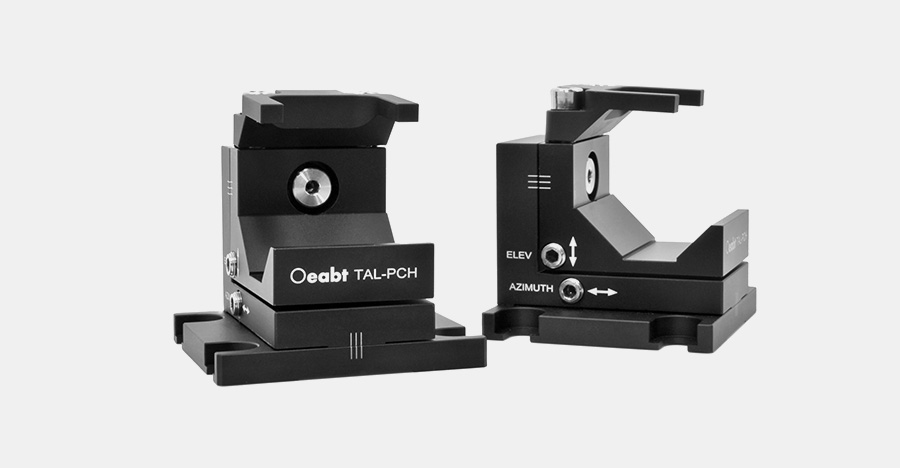

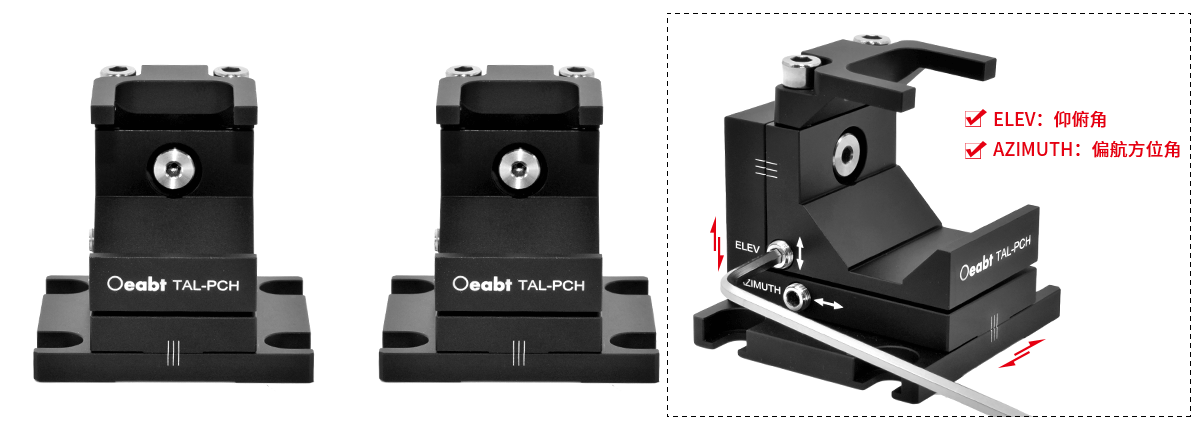

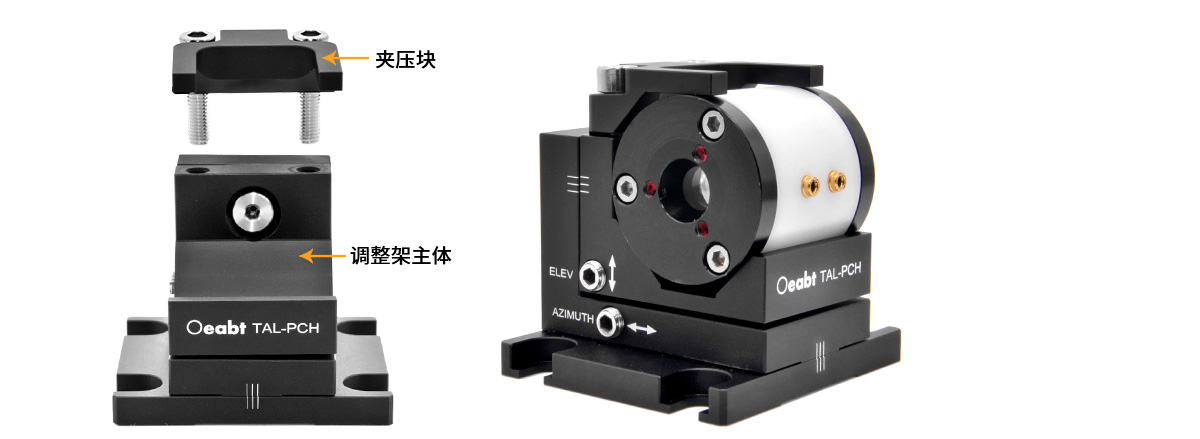

(3)调整架的偏航方位角和俯仰角分别能提供±2.5°的俯仰与偏转调节功能,使用3mm六角扳手调节侧面“ELEV”和“AZIMUTH”来控制角度对准,前板跟侧面板均激光刻有三条辅助线做角度倾斜标识。

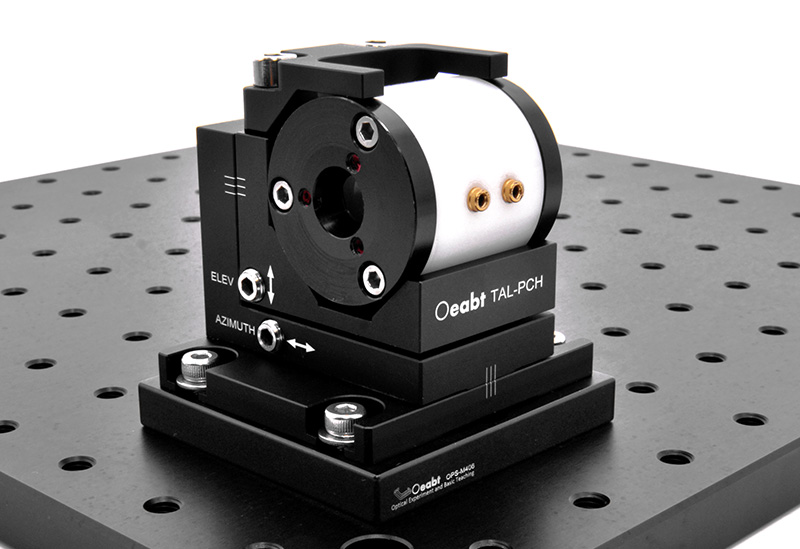

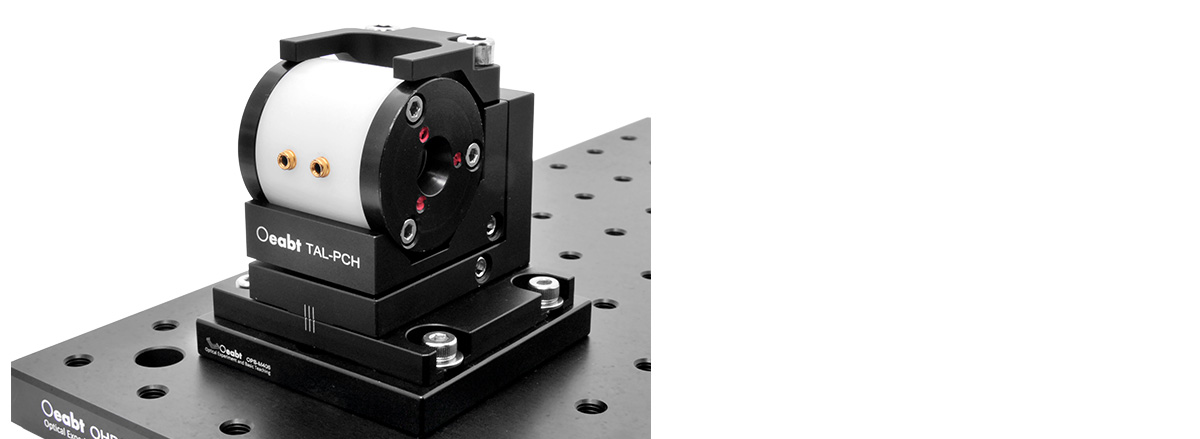

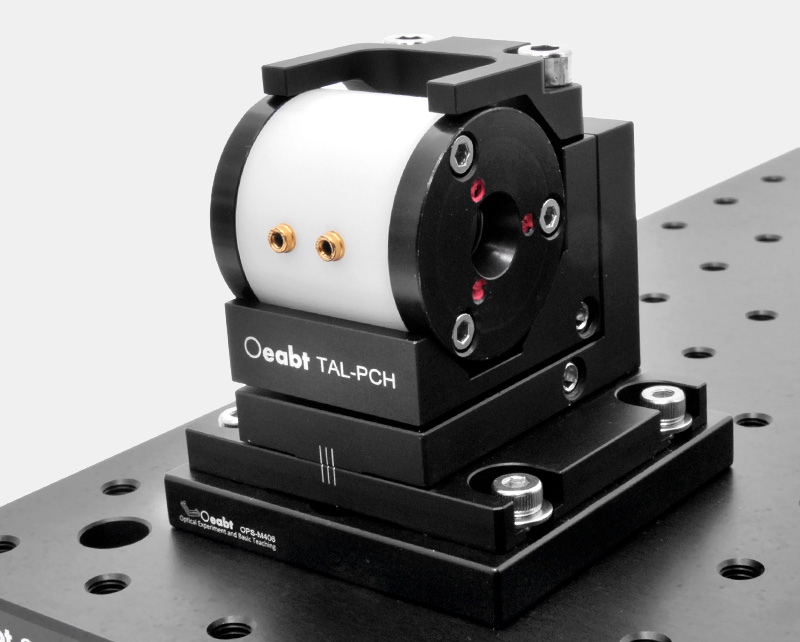

(4)底部有4处沉头孔,搭配OPS-M406转接板可固定到光学平台或面包板上。

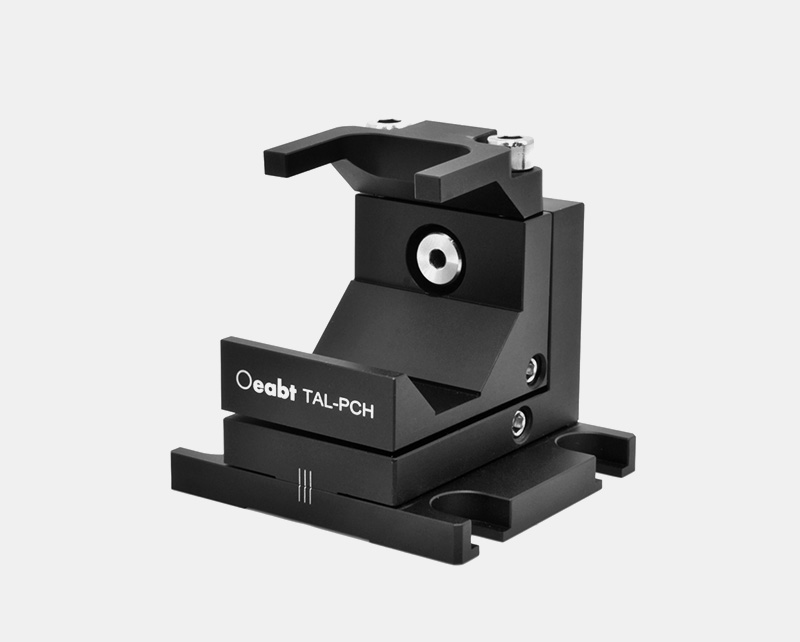

TAL-PCH 倾斜偏转调整架

±2.5°的俯仰与偏转调节功能;

可实现重复性的精密定位各种圆柱形组件;

可夹持直径范围为30-35mm;

运动定位点;

普克尔斯盒调整架;

TAL-PCH倾斜调整架用于夹持Ø30-Ø35mm的圆柱体构件,比如普克尔斯盒。调整架由调整架主体和可拆卸的夹压块构成,夹持组件后,拧紧夹压块上方的螺丝即可固定位置。

型号
规格

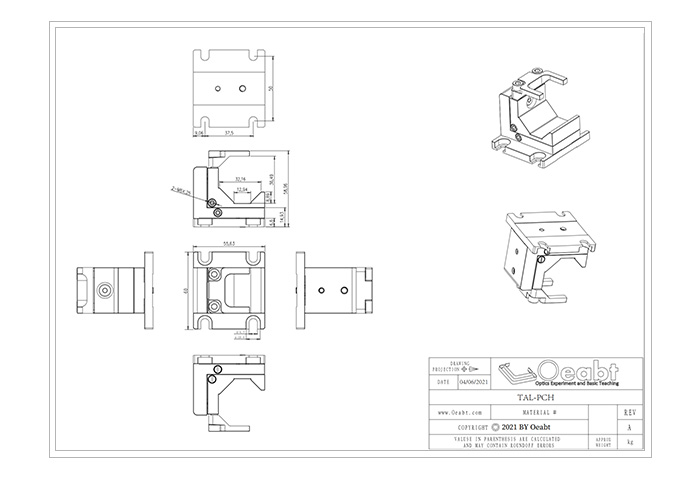

工程图
