产品说明

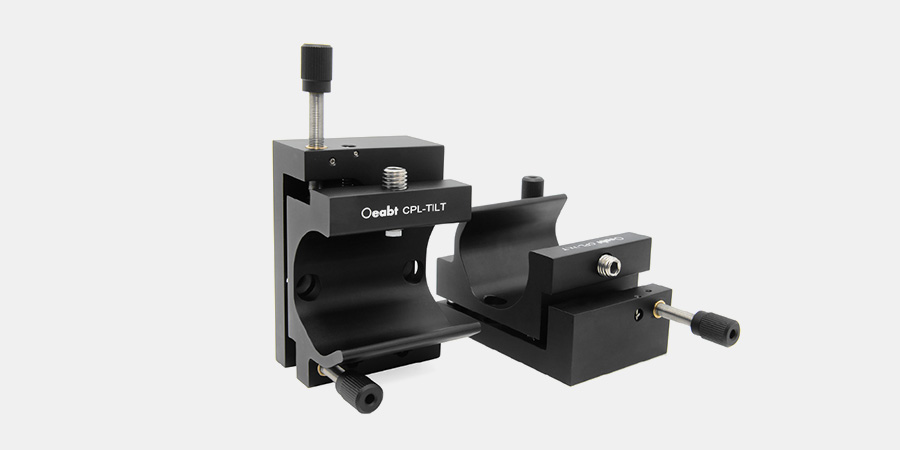

用于氦氖激光器和其他圆柱形物体的无漂移定位;

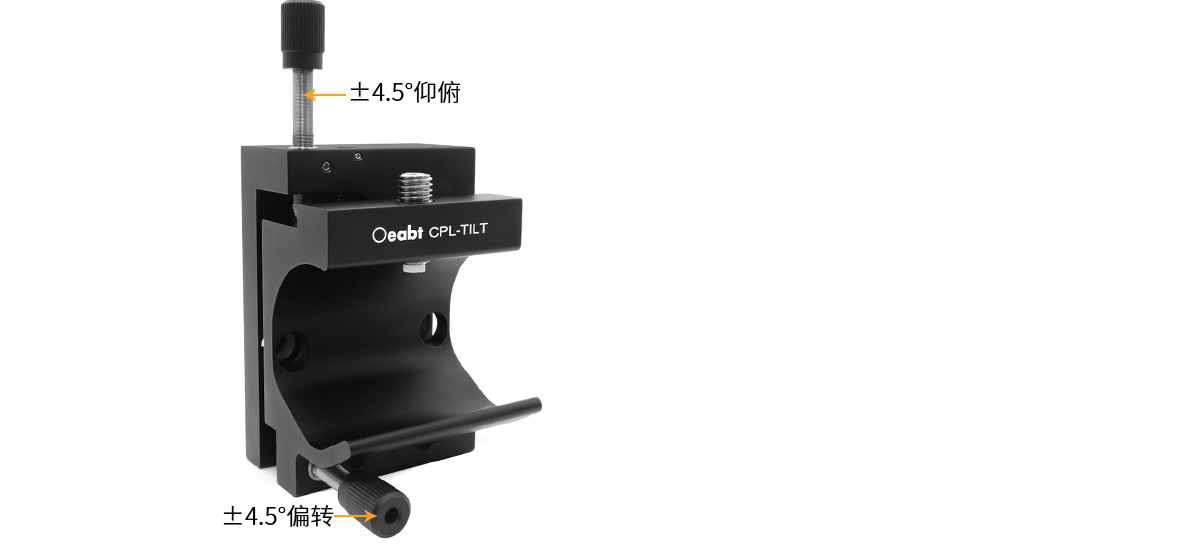

两轴调整,调节旋钮提供±4.5°的俯仰和±4.5°的偏转控制;

兼容从Ø25.4-Ø44.5mm的圆柱形元件组件;

底部具有沉头孔,便于水平或垂直安装固定至平台;

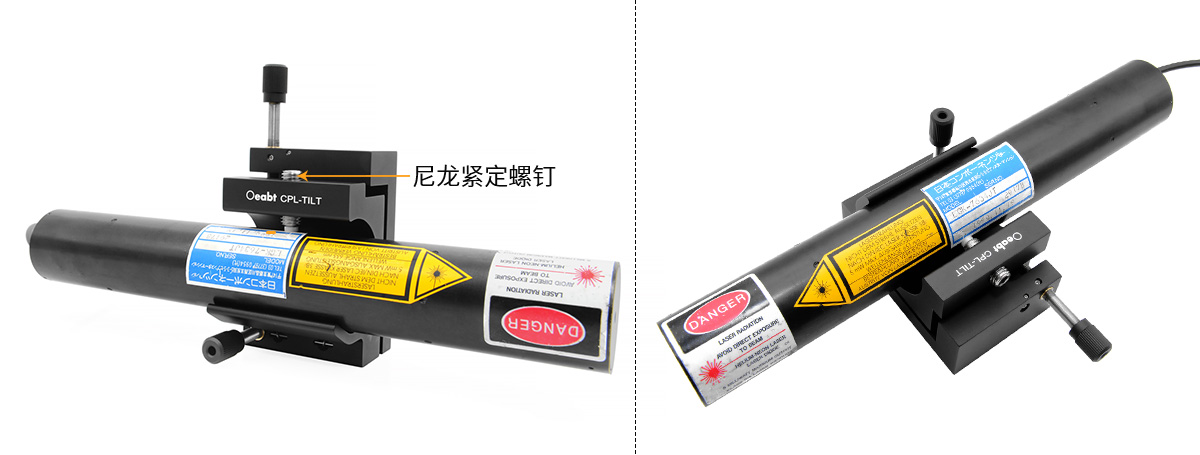

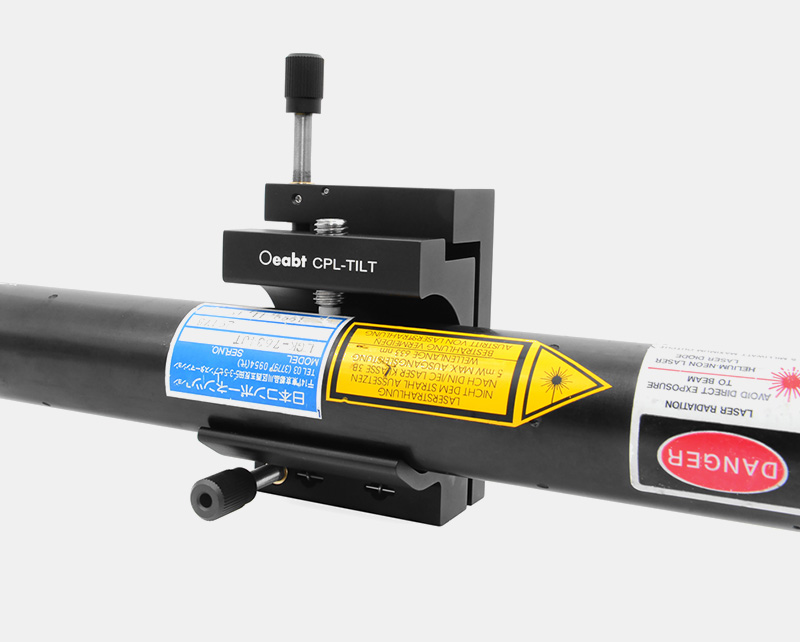

安装座提供两轴精密角度调整,可用于Ø25.4mm-44.5mm的圆柱形激光头和其他圆柱形物体的无漂移定位。为了防止摇晃抖动,可通过侧边尼龙紧定螺钉牢牢地固定在由U型槽形成的两个触面上。
型号
CPL-TILT
规格
96.5*63.4*63.1mm(不含调节器)
调节范围
±4.5°俯仰,±4.5°偏转
调节精度
M6*0.35调节螺丝,精度10.7mrad/转
夹持直径
Ø25.4-44.5mm
螺纹类型
Ø6.3mm沉头孔
重量
510.0g
材质
7075铝合金

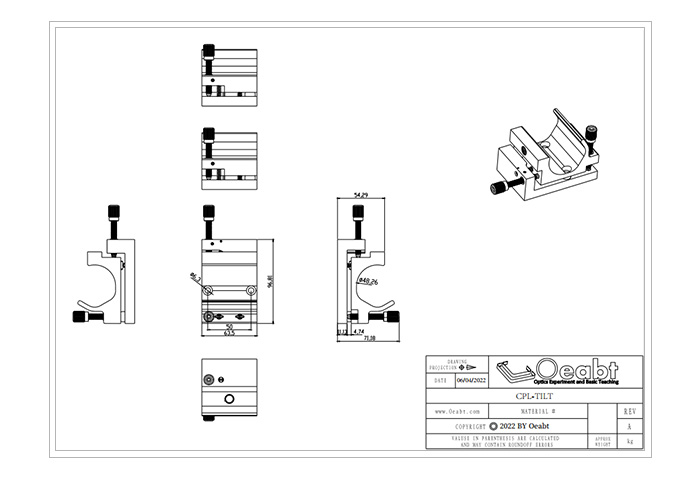

示意图
通用参数

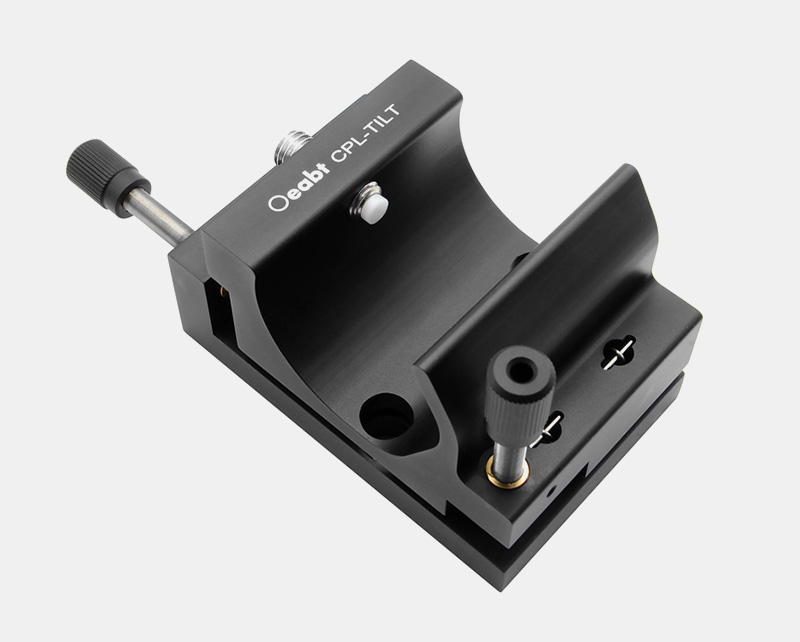

(1)高分辨率调节旋钮提供了±4.5°的俯仰和±4.5°的偏转控制,调节精度为10.7mrad/转,以实现平滑调节、小交叉耦合和精确的光束放置。同时具有硬化和抛光的滚珠以及U型槽运动学枢轴,以确保可重复的角度方向和稳定性。



(2)安装座提供两轴精密角度调整,可用于Ø25.4mm-44.5mm的圆柱形激光头和其他圆柱形物体的无漂移定位。为了防止摇晃抖动,可通过侧边尼龙紧定螺钉牢牢地固定在由U型槽形成的两个触面上。

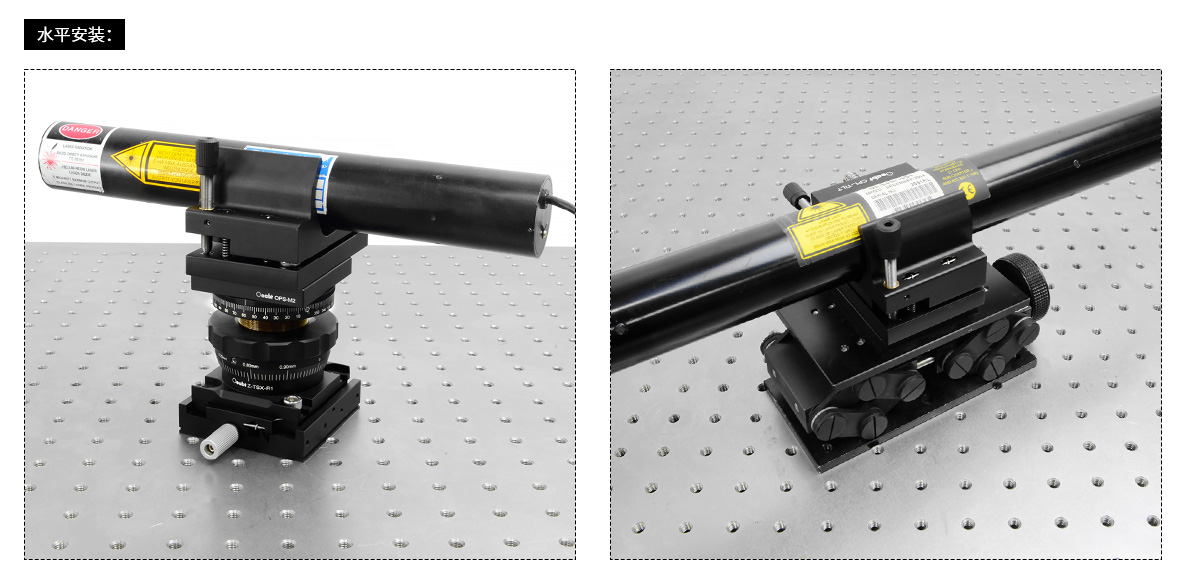

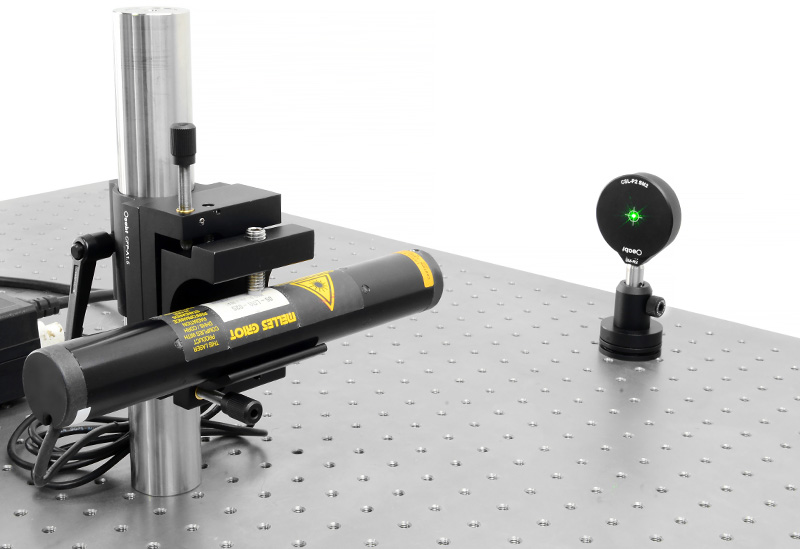

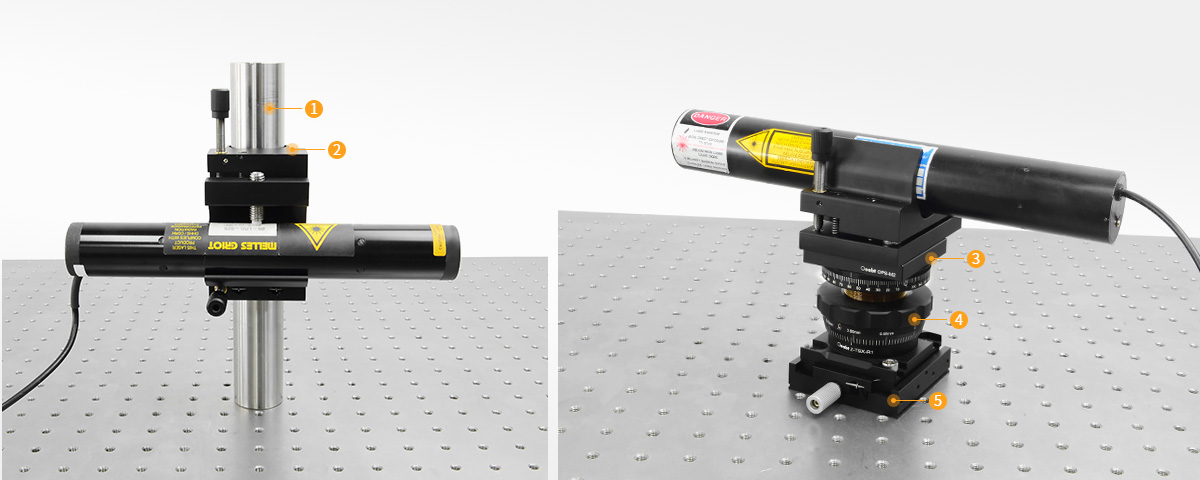

(3)底部可以通过两个间隙为50*50mm的Ø6.3mm沉头孔以水平或垂直的方式安装到其他调整架、杆夹或平台上。

CPL-TILT 氦氖激光器安装座

用于氦氖激光器和其他圆柱形物体的无漂移定位;

两轴调整,调节旋钮提供±4.5°的俯仰和±4.5°的偏转控制;

兼容从Ø25.4-Ø44.5mm的圆柱形元件组件;

底部具有沉头孔,便于水平或垂直安装固定至平台;

高分辨率调节旋钮提供了±4.5°的俯仰和±4.5°的偏转控制,调节精度为10.7mrad/转,以实现平滑调节、小交叉耦合和精确的光束放置。同时具有硬化和抛光的滚珠以及U型槽运动学枢轴,以确保可重复的角度方向和稳定性。
