CDM-12 环驱动可调光阑

产品推荐

首页 > 产品中心 > 30mm笼式系统 > CDM-12 环驱动可调光阑
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

光阑环驱动设计非常适用于笼式系统搭建;

带光刻标度的版本指示了孔径尺寸;

缩小孔径可有效阻挡入射光;

SM1凸出螺纹兼容我们的CSJ-30笼板;

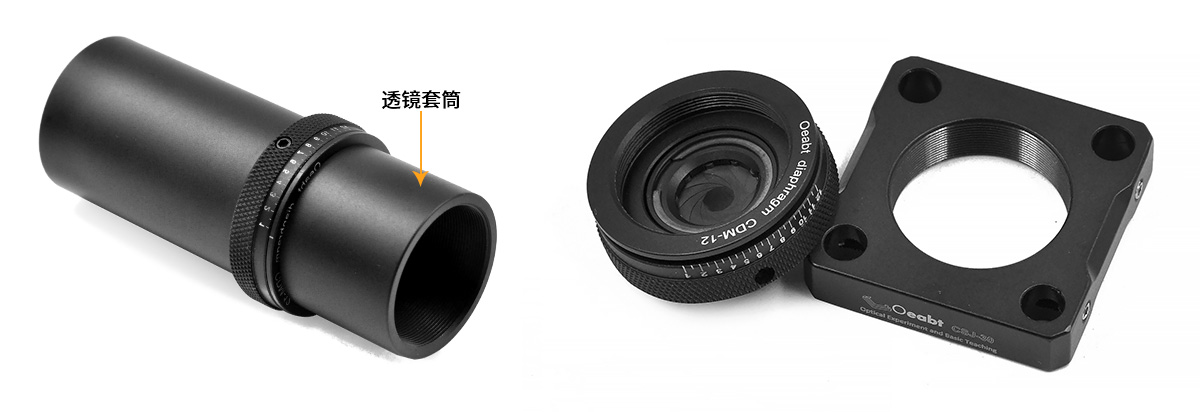

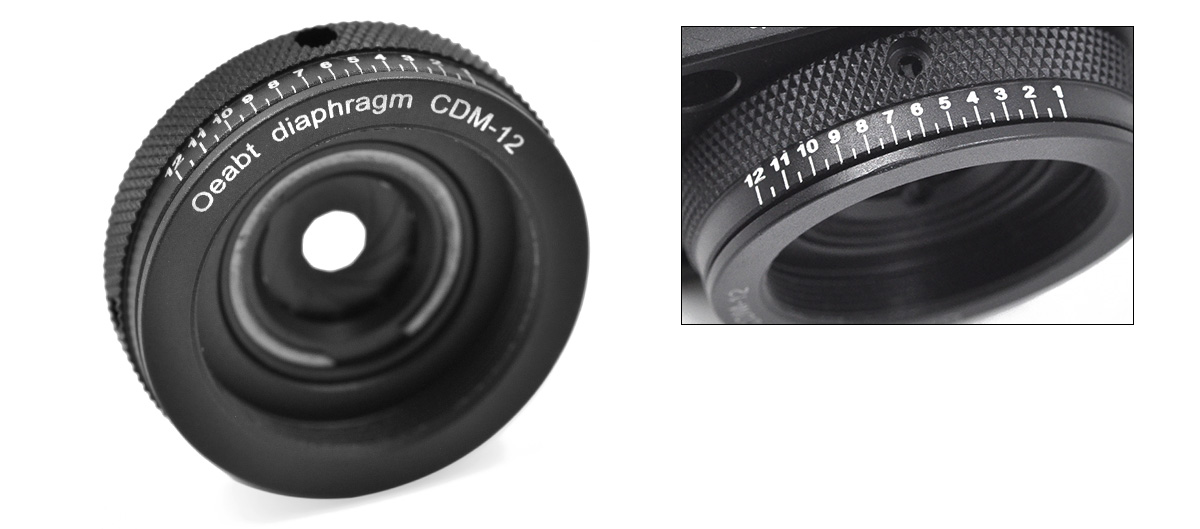

CDM-12分度光阑使用额外的激光雕刻标尺,以标明光阑的实际尺寸,单位为mm,误差为±0.5mm。这种设计的光阑非常适合集成到只需微调对准的笼式系统中。分度光阑带凸出螺纹,兼容我们常用的Ø1英寸透镜套管,30mm笼板及相关配件。

型号
CDM-12
规格 Ø34.3*13mm
可调孔径 Ø1-Ø12mm
螺纹类型 SM1(1.035”-40)外螺纹
重量 22.7g
材质 7075铝合金

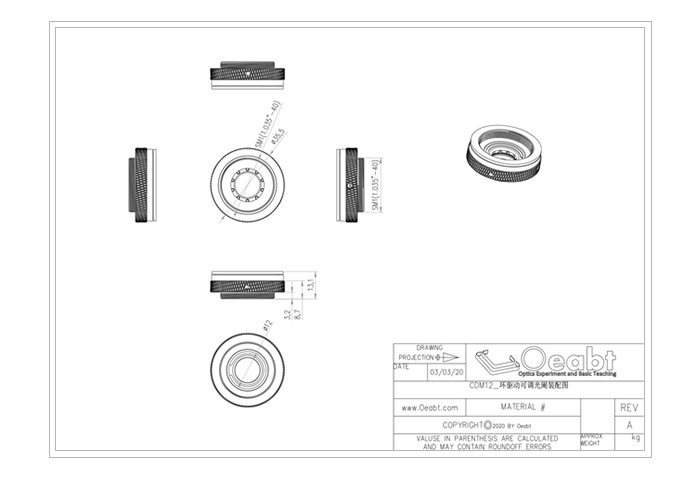

示意图
通用参数

☑光学知识点


- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号,  但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS,美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小,螺距一样为每英寸40牙。具体尺寸如下:

【*SM05表示英寸的一半,而SM1和SM2则表示1和2英寸】

系列  类型
螺纹(in)
公称直径(mm)
小径(mm)
中径(mm)
大径(mm)
SM05
0.535-40
13.59
12.98±0.07
13.24±0.05
>13.59
SM05
0.535-40
13.59
<12.78 13.10±0.05
13.50±0.05
SM1
1.535-40
26.29
25.68±0.07
25.95±0.05
>26.29
SM1
1.535-40
26.29
<25.48
25.79±0.05
26.19±0.06
SM2
2.535-40
51.69
51.08±0.075
51.35±0.075
>51.69
SM2
2.535-40
51.69
<50.87
51.18±0.05
51.59±0.05



☑产品描述



(1)CDM-12分度光阑使用额外的激光雕刻标尺,以标明光阑的实际尺寸,单位为mm,误差为 ±0.5mm。这种设计的光阑非常适合集成到只需微调对准的笼式系统中。分度光阑带SM1凸出螺纹。

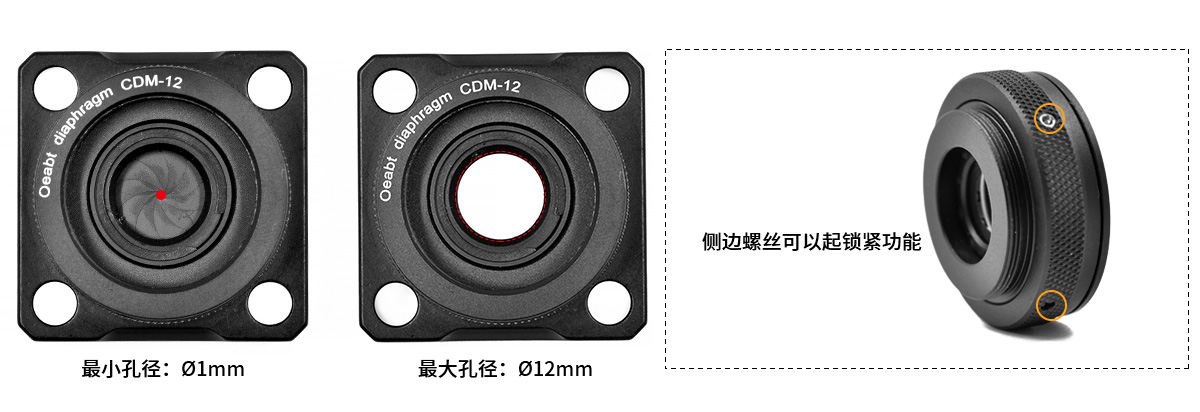

(2)两侧均带SM1 (1.035"-40)螺纹,兼容Oeabt系列螺纹笼板或透镜套管组件。环控制,黑色弹性钢制叶片, 可旋扭控制Ø1mm~Ø12mm的通光孔径。侧面带1.3 mm紧固螺丝可固定锁紧。



(3)CDM-12光阑提供额外的激光刻度,在误差±0.5mm以内指示光阑的实际直径(以mm为单位)。在无法直接看到光阑的应用中, 例如透镜套筒配置,这种刻尺极大地简化了优化光阑直径的过程。

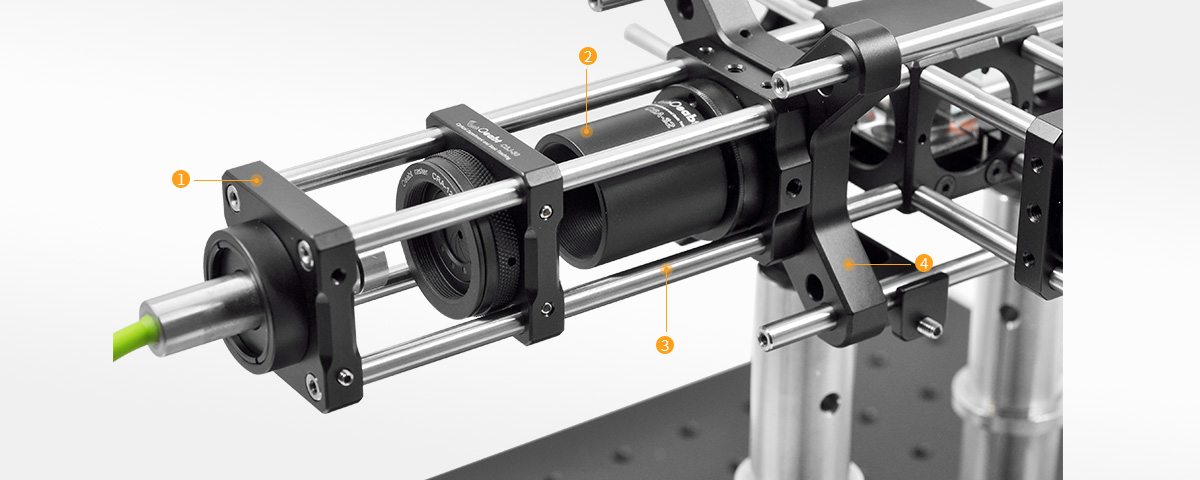

       Oeabt的笼式系统提供不同的可用于笼式共轴系统的配件和转接件,可通过安装接杆或透镜套管,可以将笼式系统集成到光学设备中去。

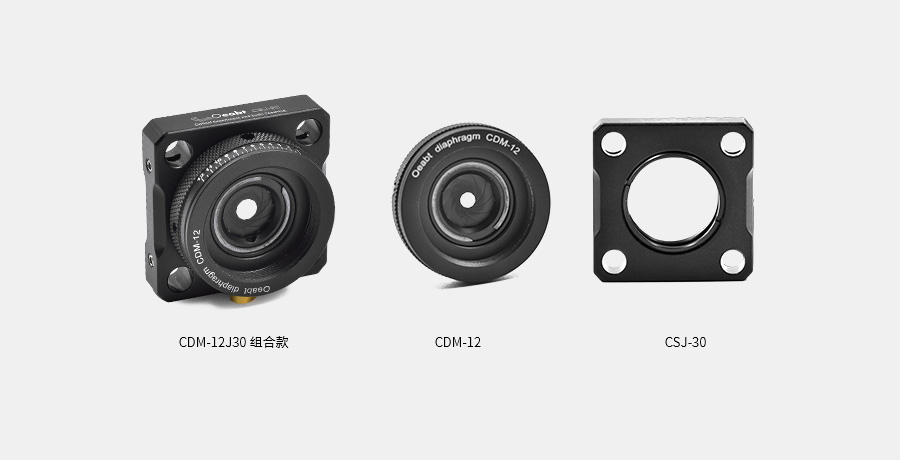

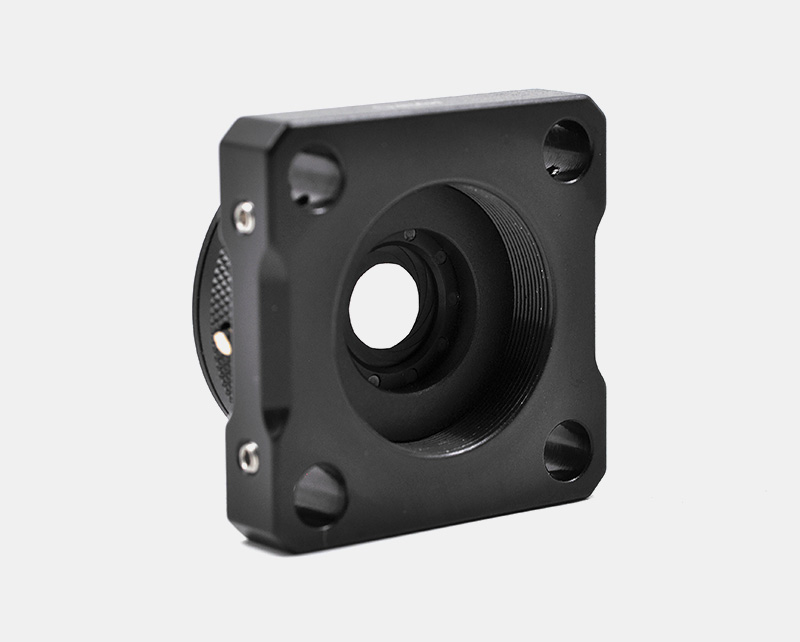

CDM-12J30组合款 【CDM-12光阑&CSJ-30笼板】

光阑+笼板组合款;

环驱动设计非常适用于笼式系统搭建;

带光刻标度的版本指示了孔径尺寸;

缩小孔径可有效阻挡入射光;

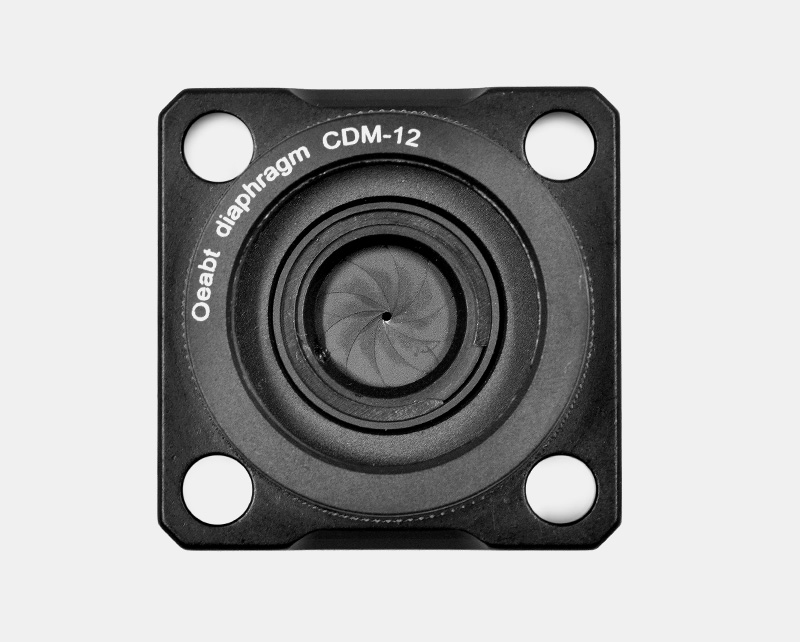

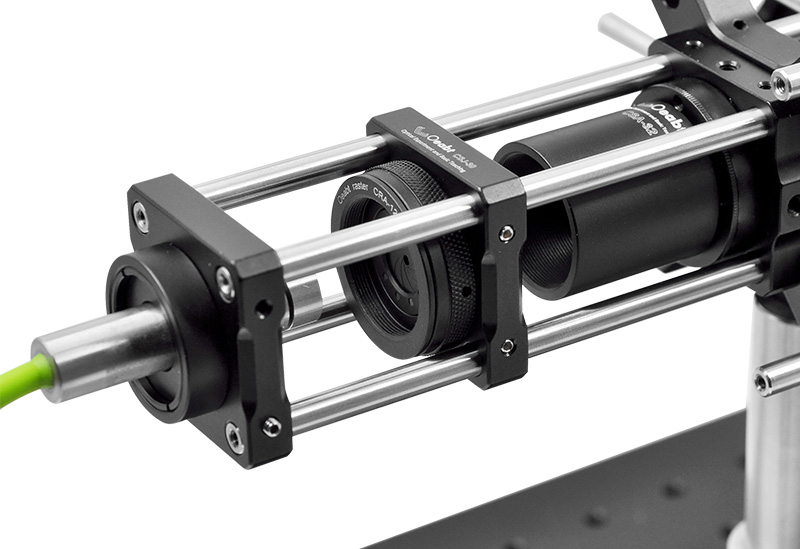

搭配螺纹笼板使用,可以直接安装在笼杆上从而集成到笼式系统中。这种设计的光阑非常适合用于狭窄空间。可以避免其它类型诸如拨杆与周围的笼式支杆之间的相互影响,圆环调节器的操作直观,手感平滑;孔径尺寸可以用紧定螺丝锁定。

型号
规格
工程图
对比
单价
发货日期
购物车

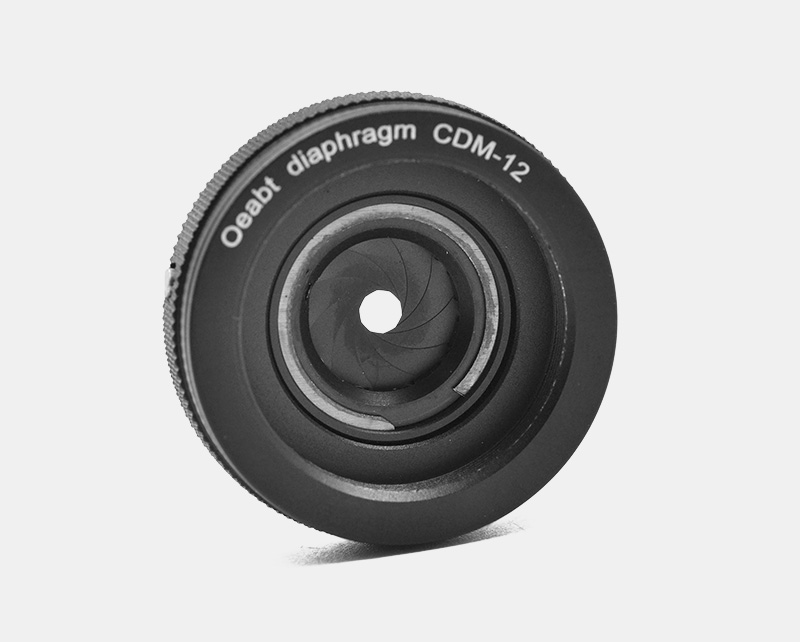

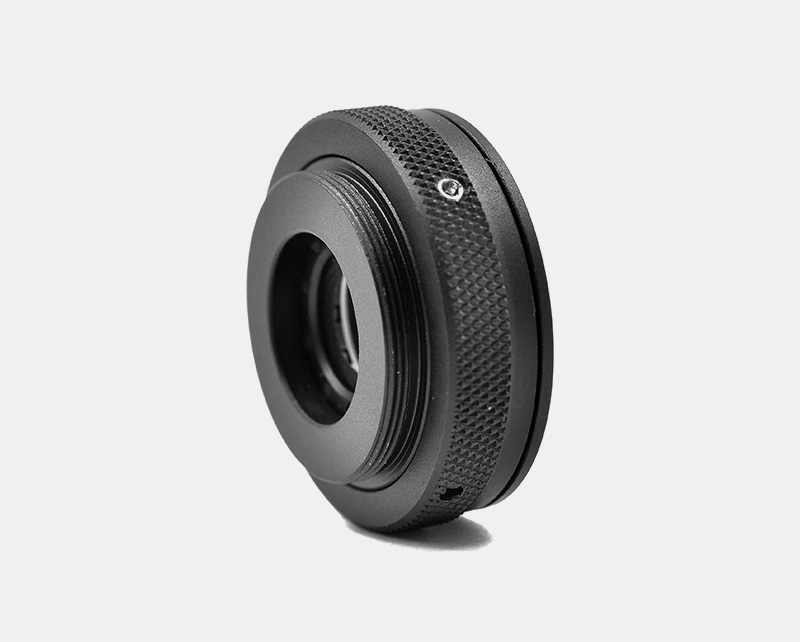

CDM-12 环驱动可调光阑

光阑环驱动设计非常适用于笼式系统搭建;

带光刻标度的版本指示了孔径尺寸;

缩小孔径可有效阻挡入射光;

凸出螺纹兼容我们的CSJ-30笼板;

CDM-12分度光阑使用额外的激光雕刻标尺,以标明光阑的实际尺寸,单位为mm,误差为±0.5mm。这种设计的光阑非常适合集成到只需微调对准的笼式系统中。分度光阑带凸出螺纹,兼容我们常用的Ø1英寸透镜套管,30mm笼板及相关配件。

型号
规格
工程图
对比
单价
发货日期
购物车

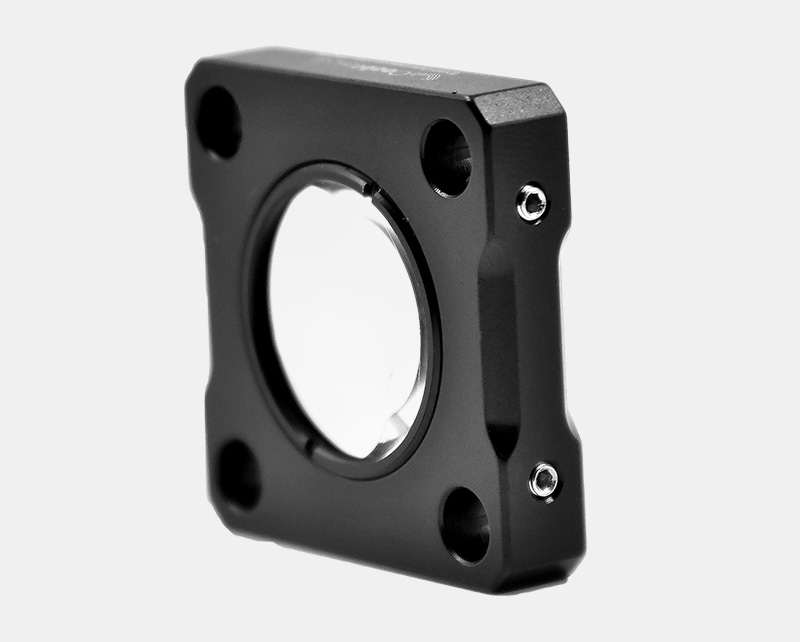

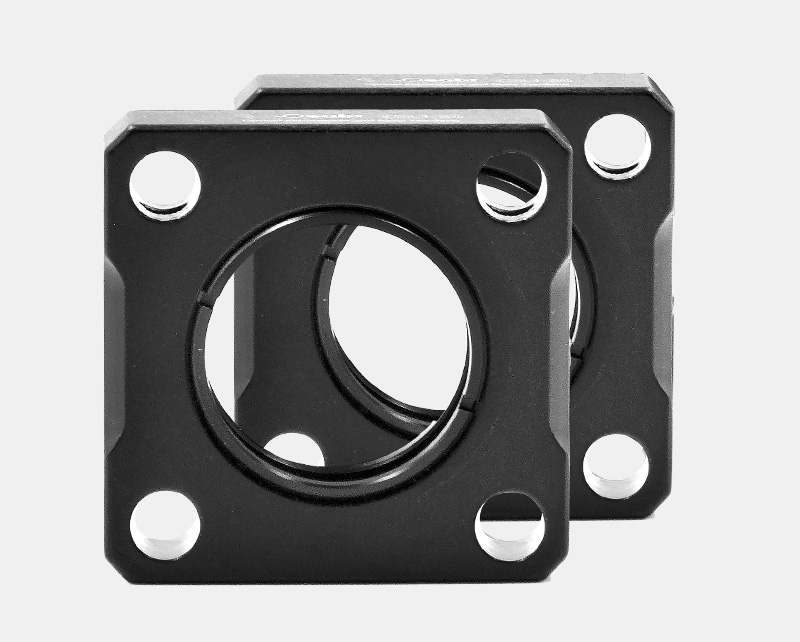

CSJ-30 螺纹笼板

直接在30mm笼式系统装配中安装光学组件;

带有标准的SM1螺纹(1.035"-40),可用于Ø1英寸光学元件;

可通过M4螺纹孔安装接杆;

经过氧化发黑的铝质材料;

CSJ笼板可将物镜等螺纹元件集成到30 mm笼式系统。每个笼杆通孔的侧面有一个M4固定螺丝,可以通过5/64英寸(2.0 mm)六角板手固定。CSJ-30也可以通过位于底部兼容M4螺纹的通用螺纹孔安装接杆。

型号
规格
工程图
对比
单价
发货日期
购物车
