CSJ-30T系列 30mm阵列笼板

产品推荐

首页 > 产品中心 > 30mm笼式系统 > CSJ-30T系列 30mm阵列笼板
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

多位阵列式设计,同时安装多个光学组件;

可快捷搭建需要迂回光路的系统;

可安装最厚为4.5mm的Ø1英寸光学元件

SM1(1.035”-40)内螺纹孔;

兼容30mm笼式系统

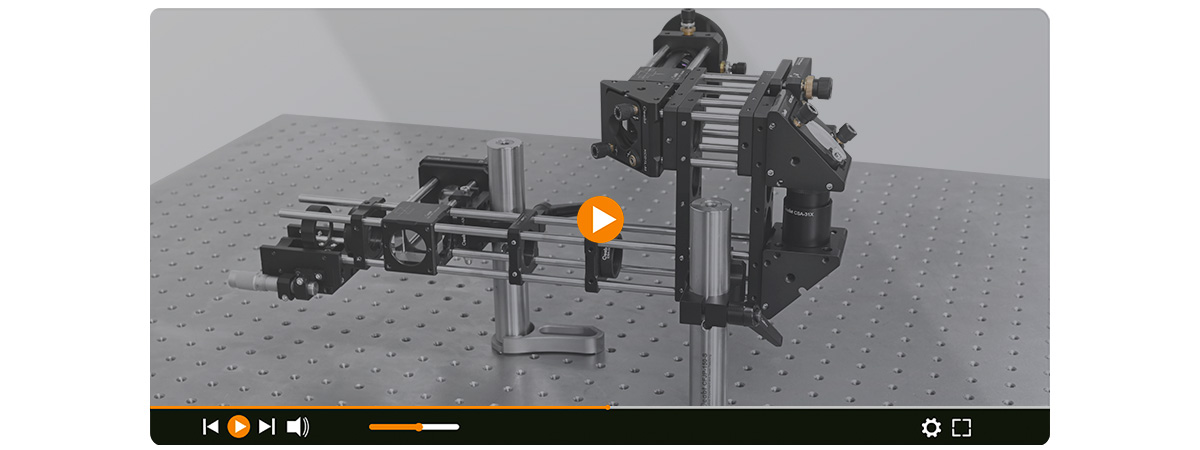

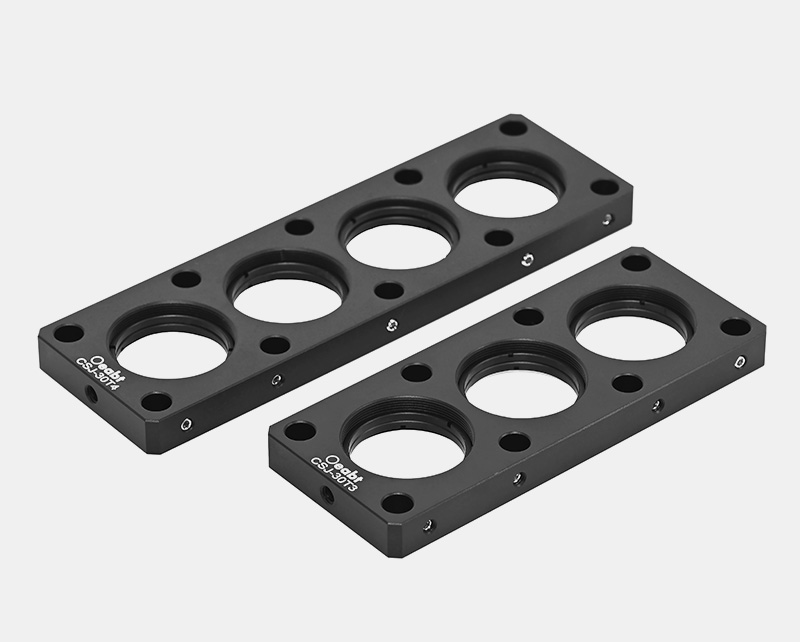

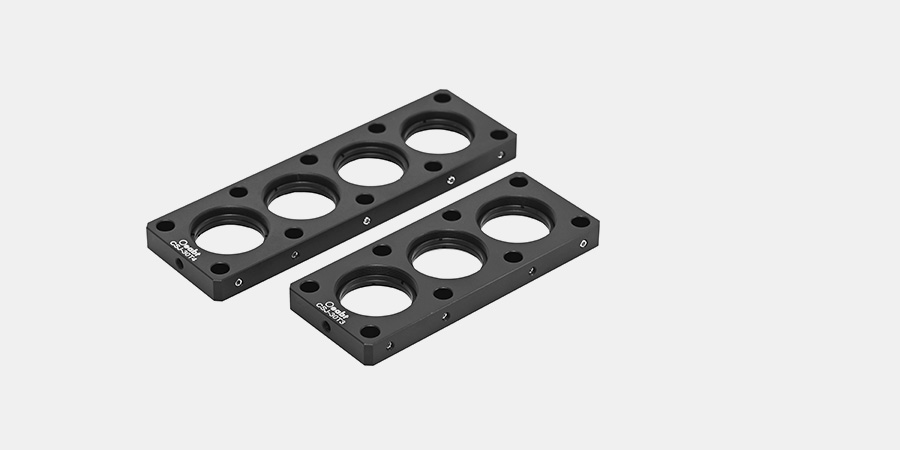

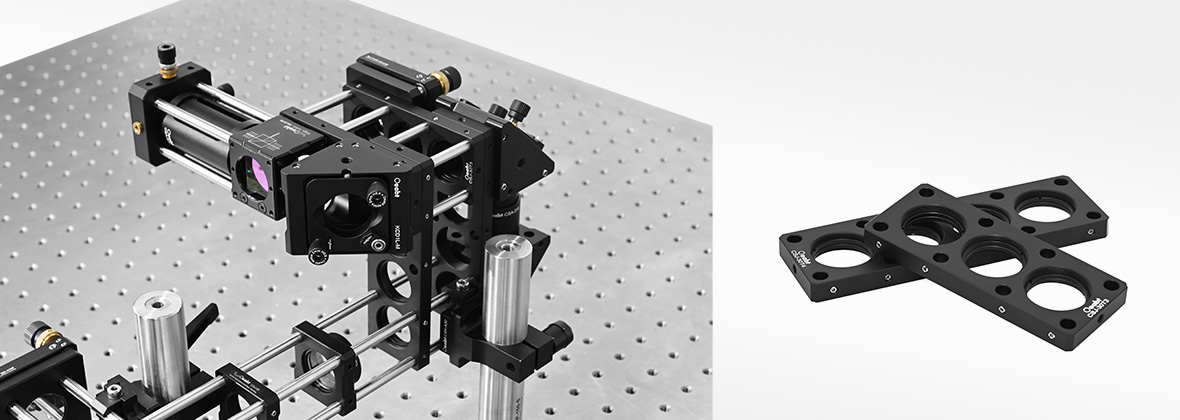

CSJ-30T系列笼板具有模块化的阵列式设计,可将2/3/4个笼式组件阵列并排集成到我们的30mm笼式系统中。

型号

CSJ-30T3

CSJ-30T4

规格

101.0*41.1*8.9mm

131.0*41.1*8.9mm
位数
3位
4位
中心孔径
SM1(1.035”-40)内螺纹
安装厚度
厚度≤4.5mm的Ø1英寸光元件
通孔间距
Ø6.1mm通孔,间距30*30mm
螺纹类型
2处M4
重量
57.0g
73.5g
材质
7075铝合金

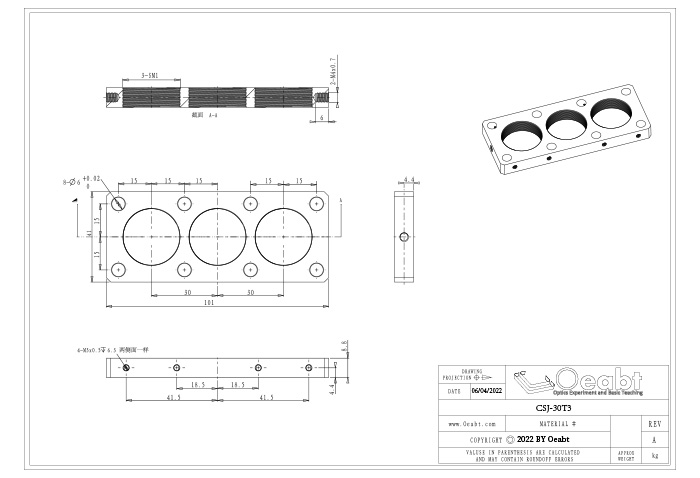

示意图
通用参数

☑光学知识点


- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号,  但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS,美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小,螺距一样为每英寸40牙。具体尺寸如下:

【*SM05表示英寸的一半,而SM1和SM2则表示1和2英寸】

系列  类型
螺纹(in)
公称直径(mm)
小径(mm)
中径(mm)
大径(mm)
SM05
0.535-40
13.59
12.98±0.07
13.24±0.05
>13.59
SM05
0.535-40
13.59
<12.78 13.10±0.05
13.50±0.05
SM1
1.535-40
26.29
25.68±0.07
25.95±0.05
>26.29
SM1
1.535-40
26.29
<25.48
25.79±0.05
26.19±0.06
SM2
2.535-40
51.69
51.08±0.075
51.35±0.075
>51.69
SM2
2.535-40
51.69
<50.87
51.18±0.05
51.59±0.05


产品描述

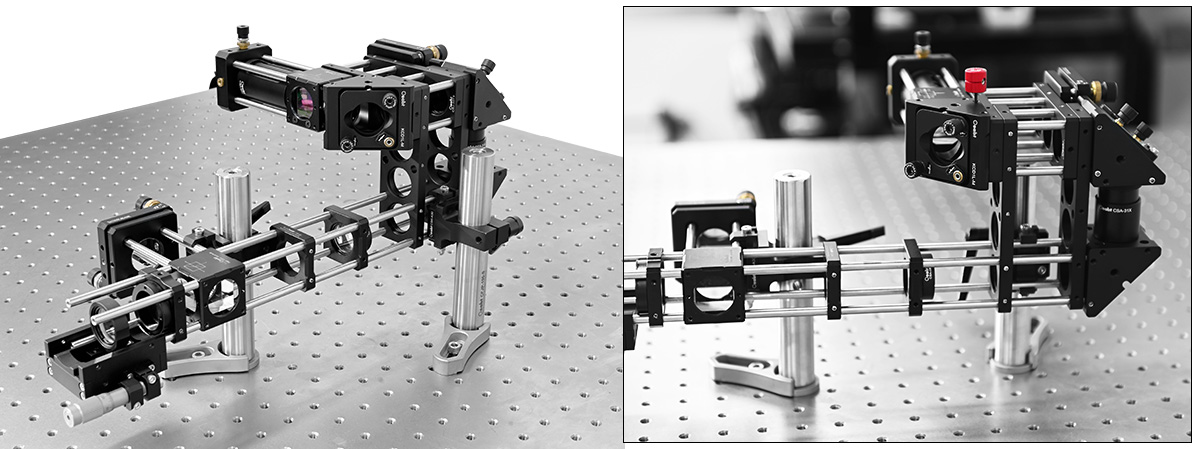

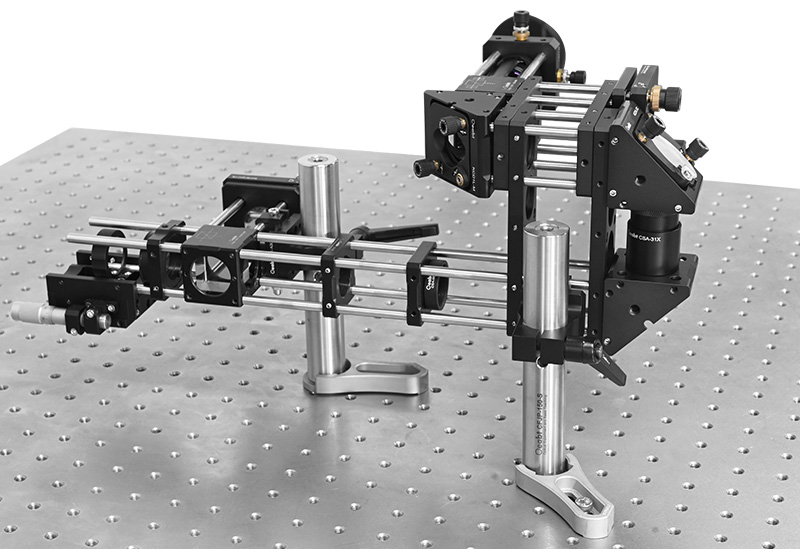

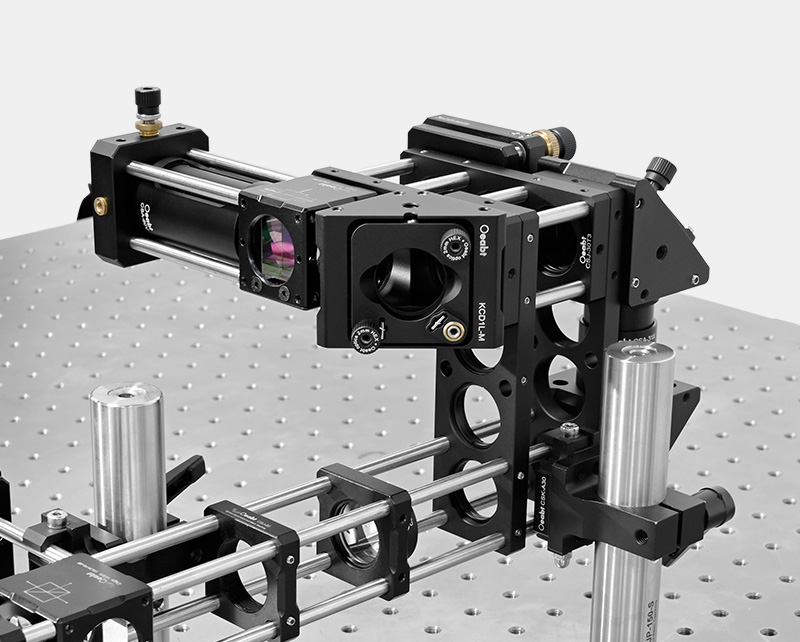

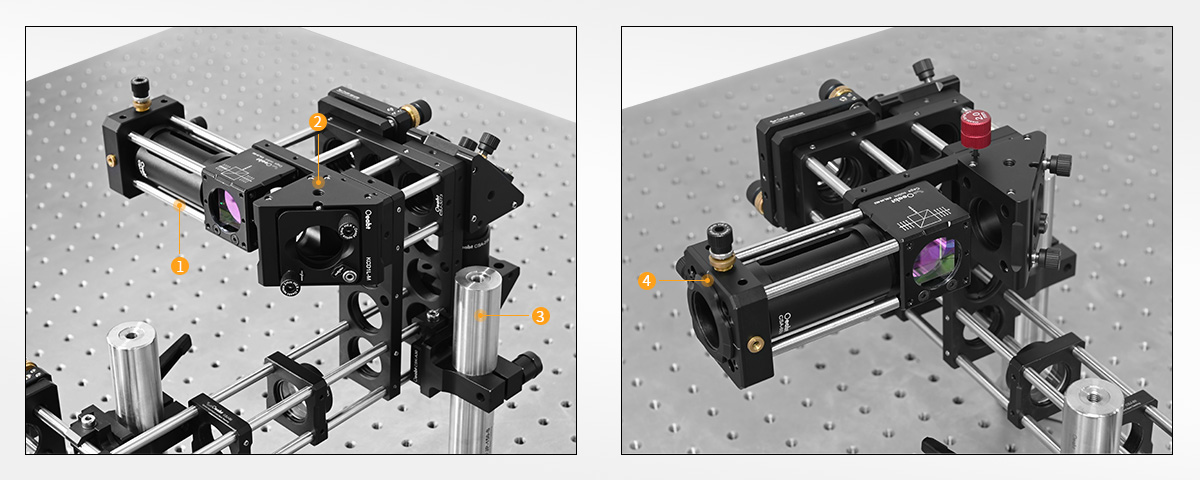

(1)CSJ-30T系列笼板具有模块化的阵列式设计,可将2/3/4个笼式组件阵列并排集成到我们的30mm笼式系统中,以方便灵活安装和快速对准,尤其适合需要搭建光路迂回进行的光路系统。

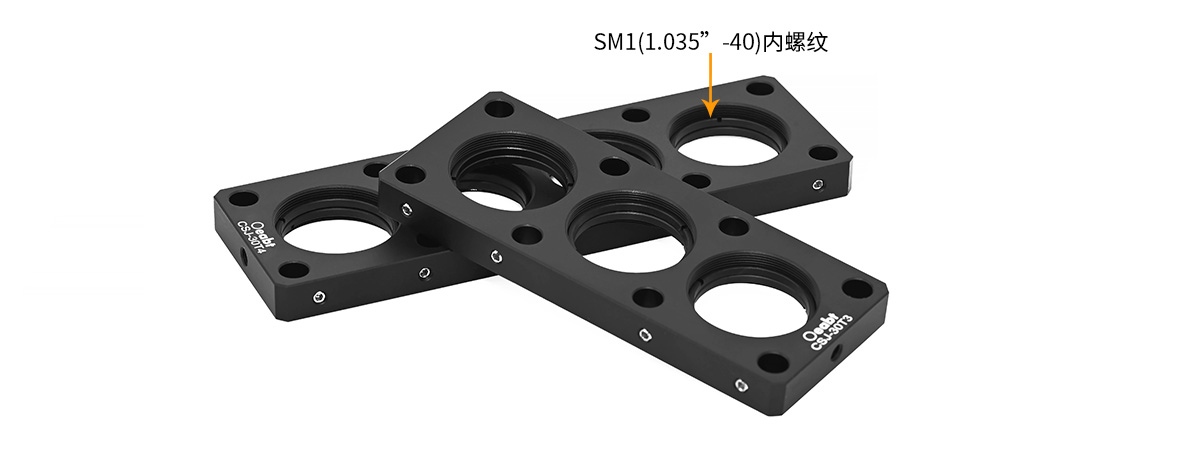

(2)笼板具有SM1(1.035”-40)内螺纹,可安装最厚为4.5mm的Ø1英寸光学元件,或其它SM1螺纹组件,每个孔位附带2个CSK3卡环,用于安装固定光元件。



(3)笼杆通孔侧面各有1个固定螺丝,可以通过2.0mm起子或扳手拧紧,为笼式子系统提供刚性连接。并且上下两端各有1处M4螺孔用于安装接杆


CSJ-30T系列 30mm阵列笼板

多位阵列式设计,同时安装多个光学组件;

可快捷搭建需要迂回光路的系统;

可安装最厚为4.5mm的Ø1英寸光学元件

SM1(1.035”-40)内螺纹孔;

兼容30mm笼式系统

CSJ-30T系列笼板具有模块化的阵列式设计,可将2/3/4个笼式组件阵列并排集成到我们的30mm笼式系统中,以方便灵活安装和快速对准,尤其适合需要搭建光路迂回进行的光路系统。

型号
规格

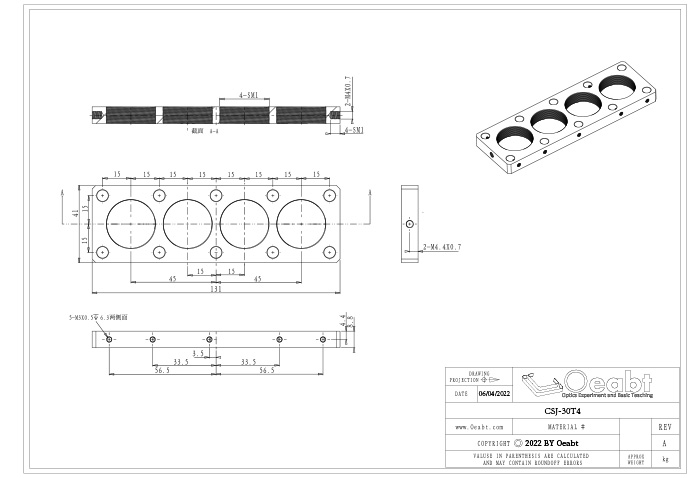

工程图
