OHD系列 光学铝制面包板

产品推荐

首页 > 产品中心 > 光学面包板 > OHD系列 光学铝制面包板
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载

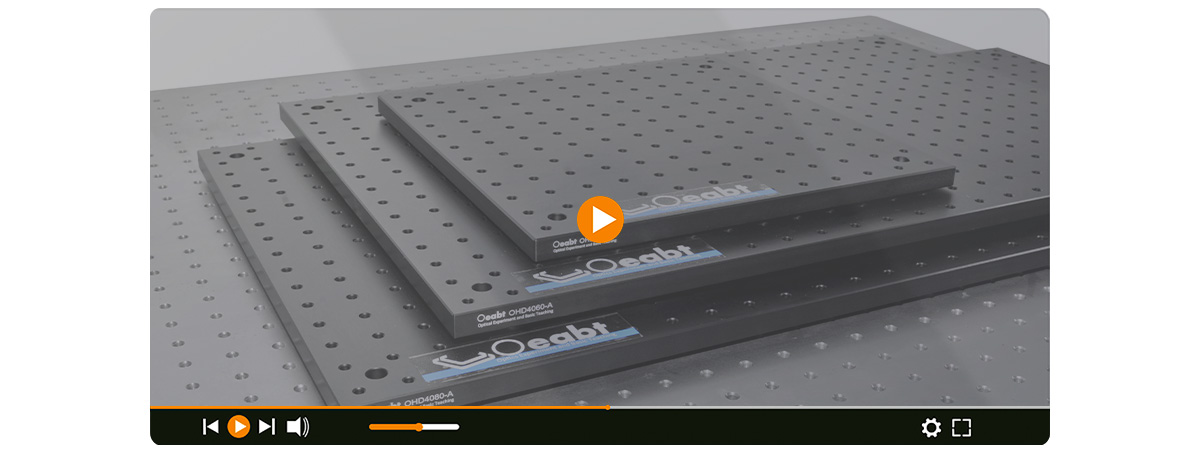

产品说明

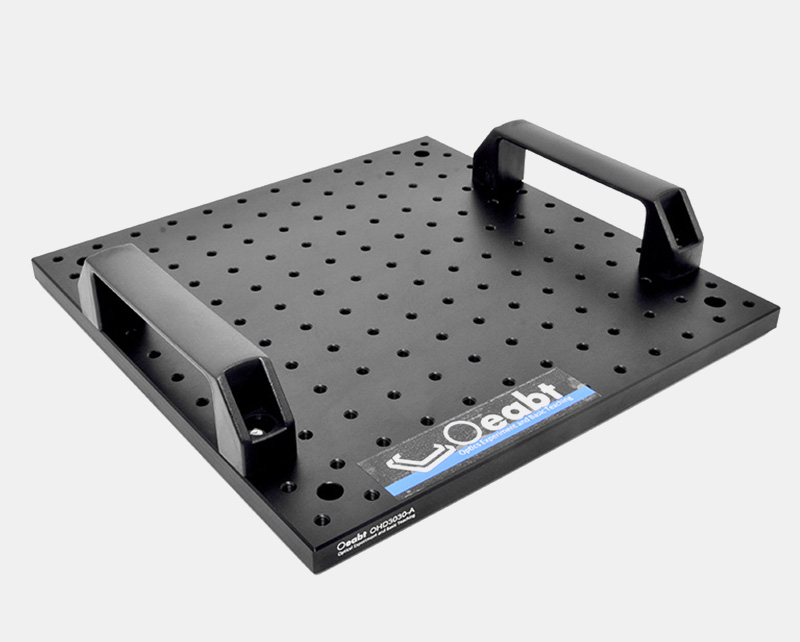

用于实验平台的搭建基板;

面包板尺寸:长度*宽度*厚度(单位:mm);

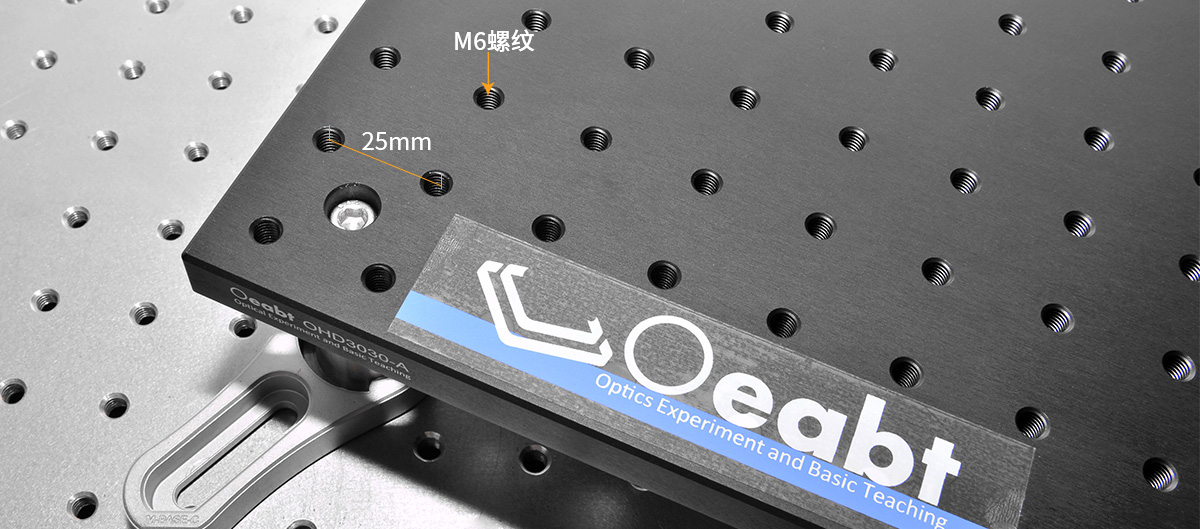

螺纹孔:所有面包板具有M6螺纹孔,孔间距25mm;

表面经过阳极氧化发黑处理,大程度地减少表面反射;

OHD-A系列M6螺纹孔阵列,M6沉头孔;

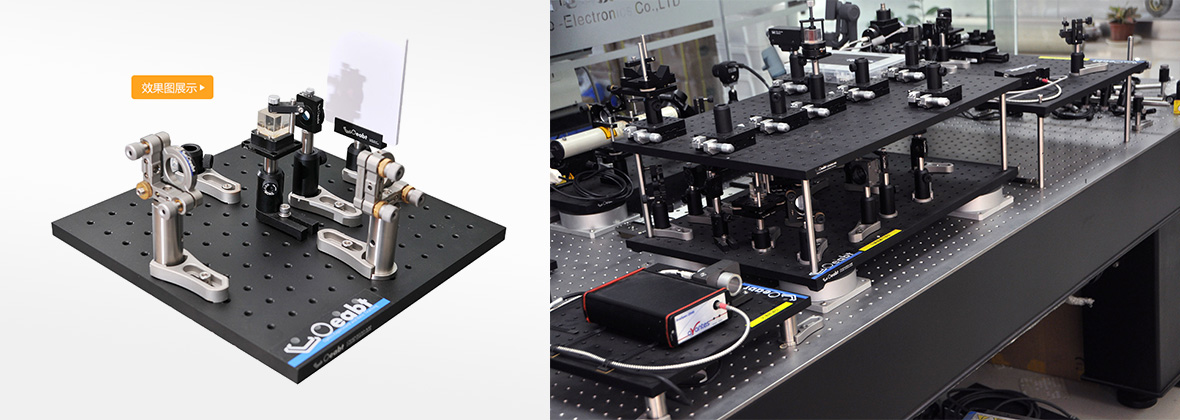

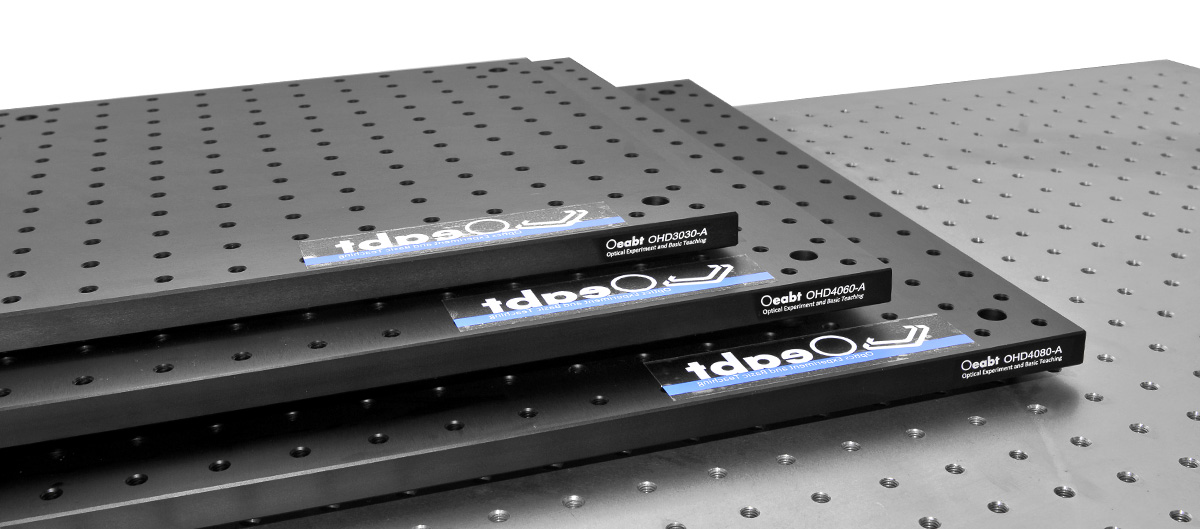

可作用于各种光学实验系统的搭建;

采用航空铝合金制作,有多种不同尺寸可选 ;

这些实心铝质、无磁铝面包板是组装光学装置原型, 进行实验和安装小型系统的一种便利而高性价比的平台。面包板表面经过氧化发黑处理, 大程度地减少表面反射,并有标准的25mm*25mm螺纹孔阵列,距离面包板边缘为12.5mm。螺纹孔贯穿面包板,方便从任意一侧安装组件,便于各种光学元件,位移座等,各种干涉系统的搭建。

光学面包板
厚度
13mm
螺纹类型
M6
孔距
25*25mm
边距 12.5mm (有沉头孔款)
材质
7075铝合金

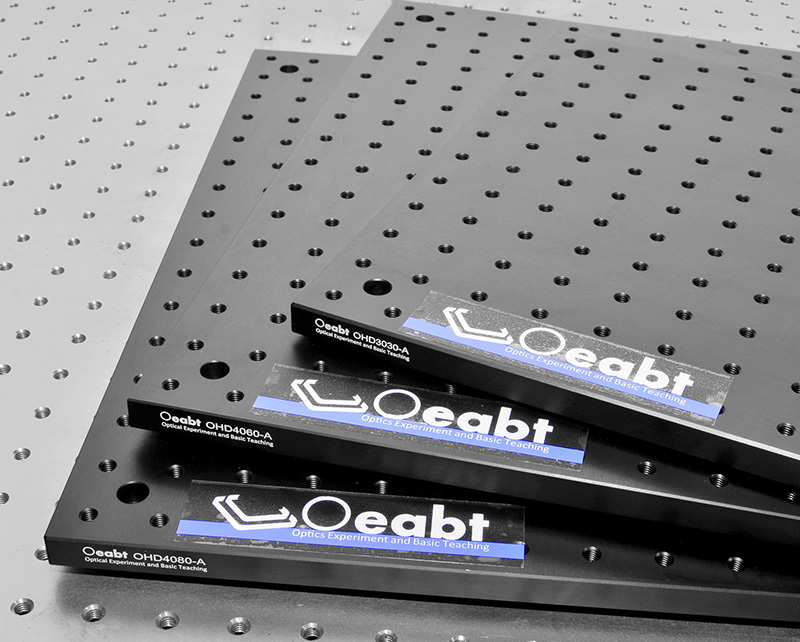

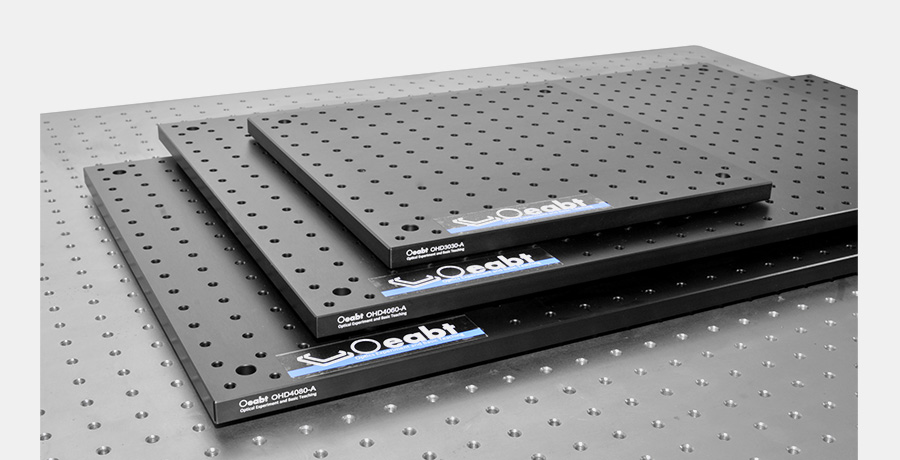

OHD系列 面包板【有沉头孔款】
型号 规格 重量 沉头
OHD3030-A
300*300mm
3.30kg
4个

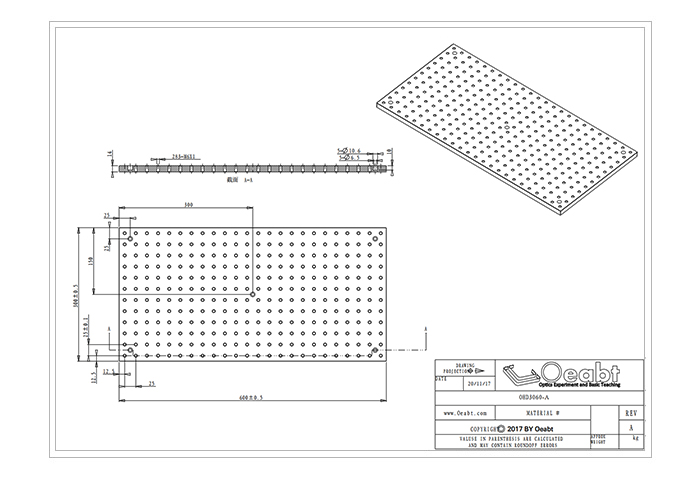

OHD3060-A
300*600mm
6.60kg
5个
OHD3090-A
300*900mm
9.90kg
5个

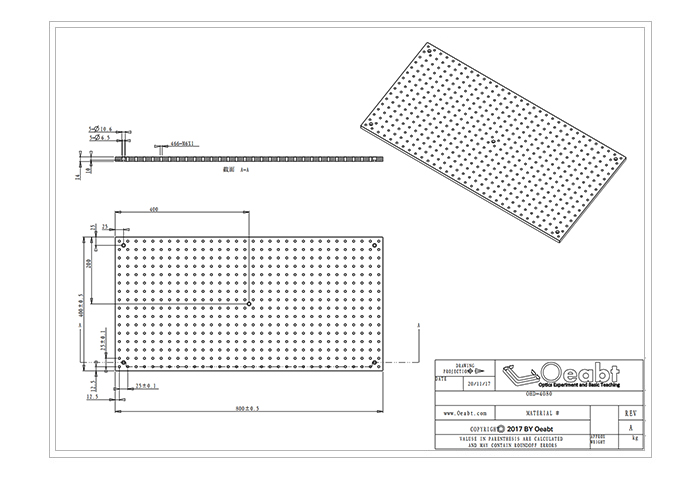

OHD4060-A
400*600mm
8.80kg
5个
OHD4080-A
400*800mm
11.73kg
5个

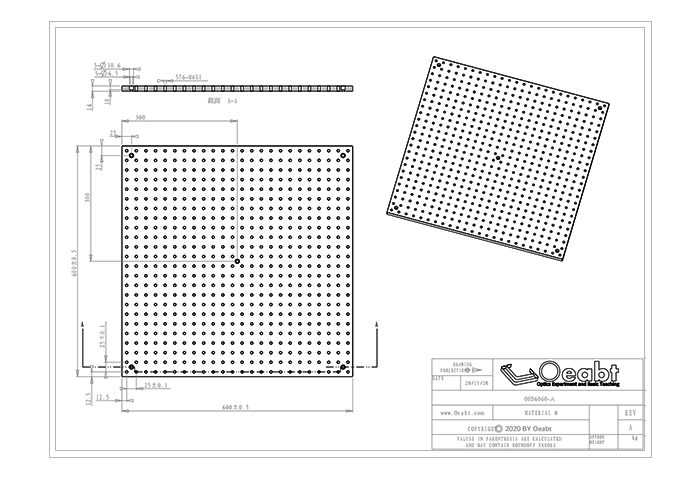

OHD6060-A
600*600mm
13.50kg
5个
OHD6090-A
600*900mm
19.80kg
5个

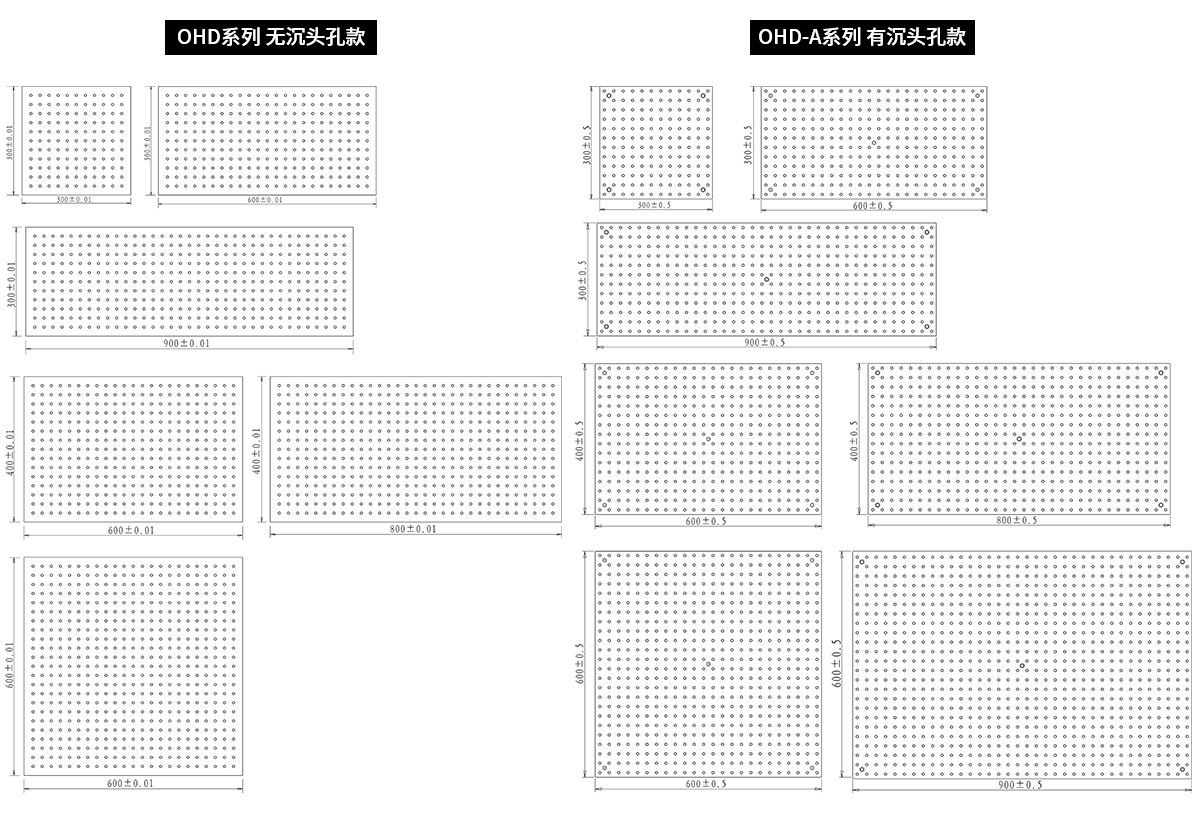

示意图
通用参数

(1)这些实心铝质、无磁铝面包板是组装光学装置原型, 进行实验和安装小型系统的一种便利而高性价比的平台。面包板表面经过氧化发黑处理, 大程度地减少表面反射,并有标准的25mm*25mm螺纹孔阵列,距离面包板边缘12.5mm。螺纹孔贯穿面包板,方便从任意一侧安装组件,便于各种光学元件,位移座等,各种干涉系统的搭建。

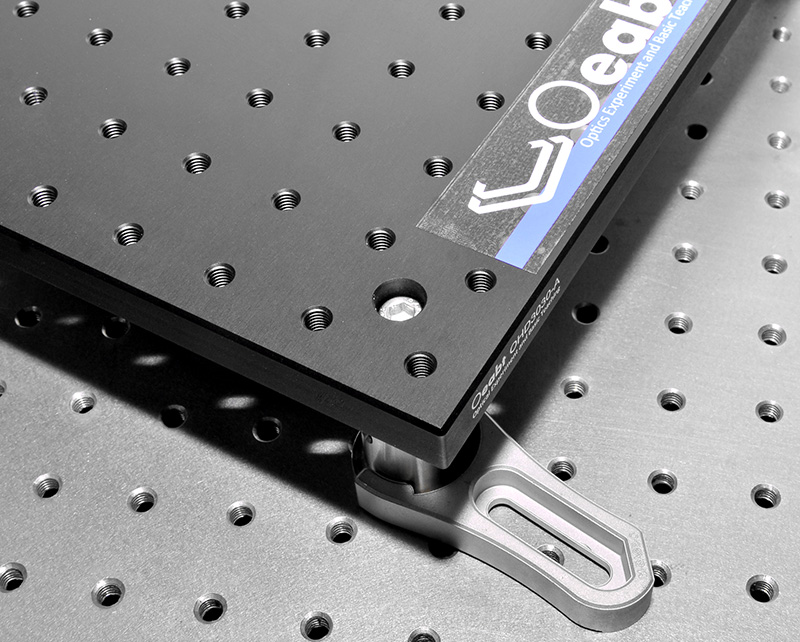

(2) 而OHD-A系列面包板都有偏移错开M6螺纹孔阵列的四个或五个安装孔,这样不会对预想应用的安装表面造成影响。四个标准安装孔位于面包板的四个角, 距离各边边缘12.5mm。较大面包板在中心还有第五个沉头安装孔。中心安装孔能够减小边缘安装孔的应力并为安装重负载时增加刚性。

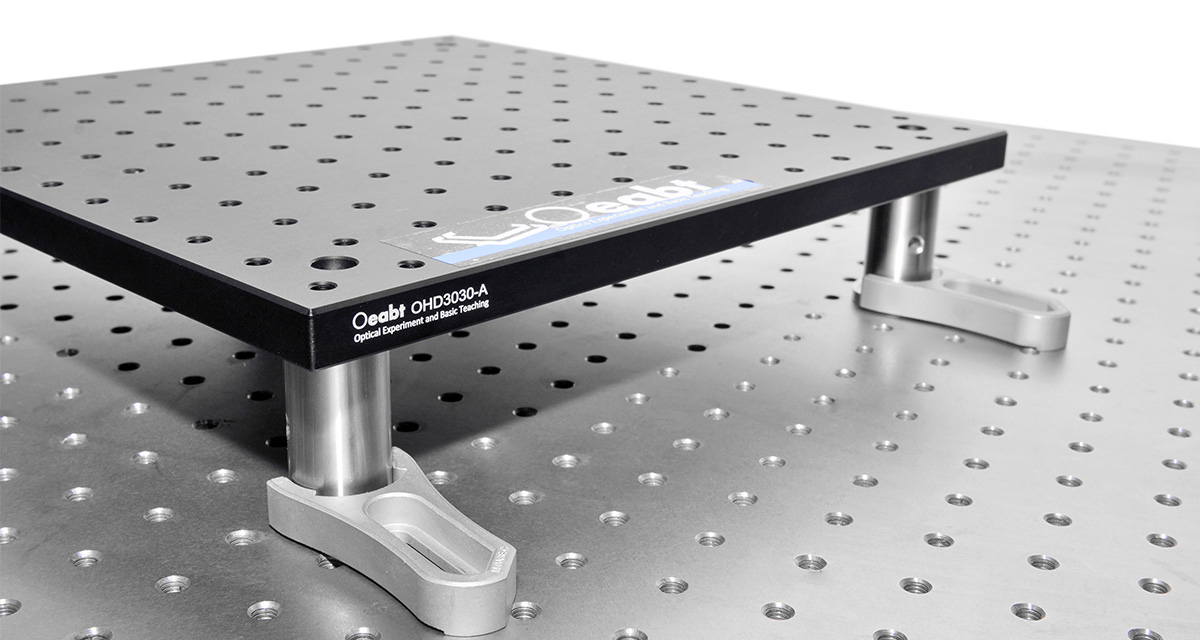

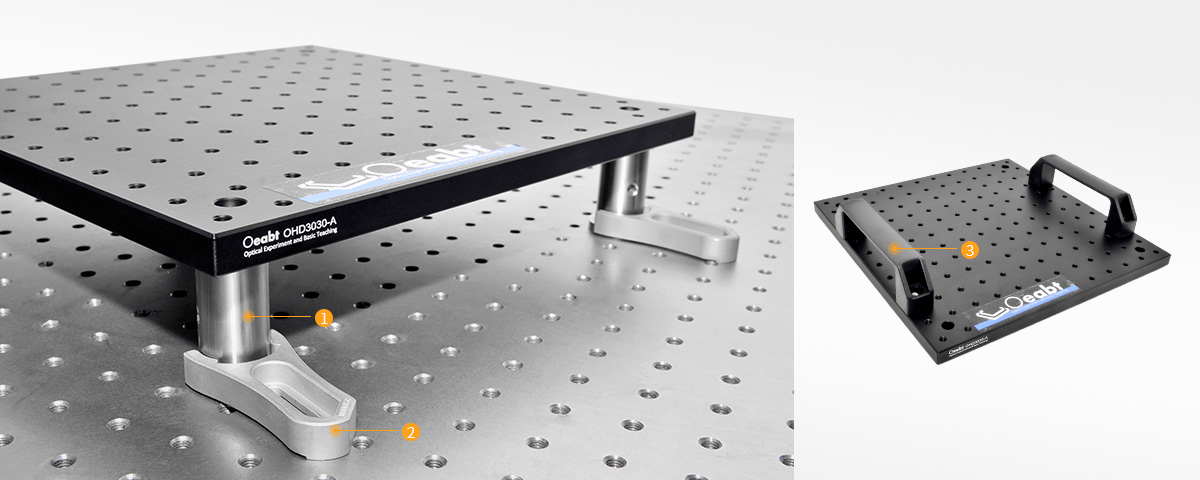

(3)支架接杆使用Ø25mm不锈钢立柱搭配使用加高,允许面包板安装在光学平台(或面包板)的工作面上方,容易搬动,更具有隔震、平衡、稳定的作用。


(4)提供面包板把手可选,为抬起和运输光学面包板提供了便利。每个把手有两个安装孔,通过标准的M6带帽螺丝安装在螺孔的工作表面。



(5)多规格可选


     Oeabt系列面包板便于各种光学元件,位移座等,各种干涉系统的搭建。安装孔可用于将面包板安装到光学 平台、其它面包板、安装接杆、支架或多种其它表面或安装座上。

OHD-A系列 光学铝制面包板【沉头孔款】

面包板尺寸:长度*宽度*厚度(单位:mm);

螺纹孔:所有面包板具有M6螺纹孔,孔间距25mm;

表面经过阳极氧化发黑处理,大程度地减少表面反射;

OHD-A系列M6螺纹孔阵列,M6沉头孔;

OHD-A系列面包板都有偏移错开M6螺纹孔阵列的四个或五个安装孔,这样不会对预想应用的安装表面造成影响。是进行实验和安装小型系统的一种便利而高性价比的平台。

型号
规格

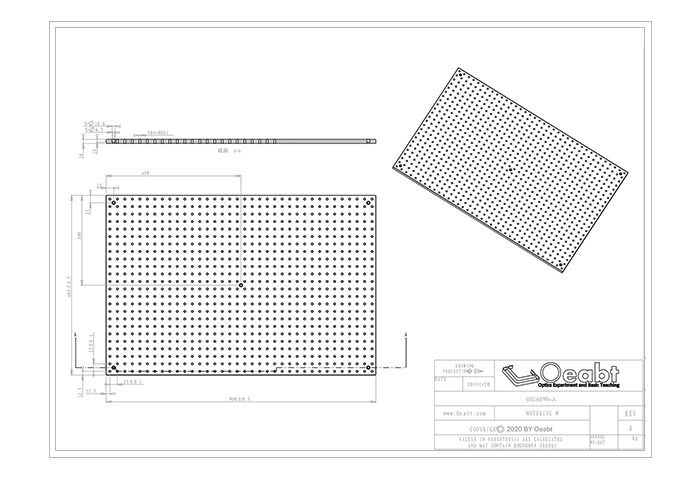

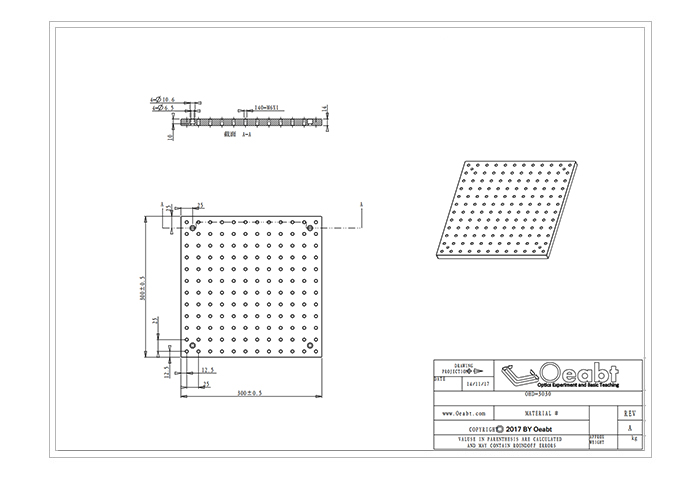

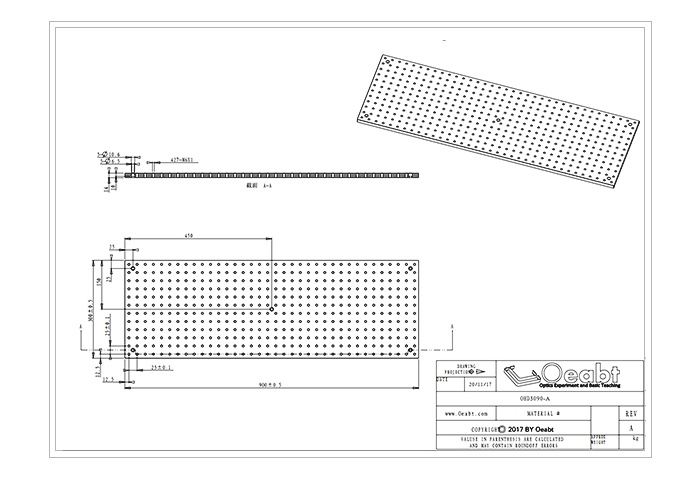

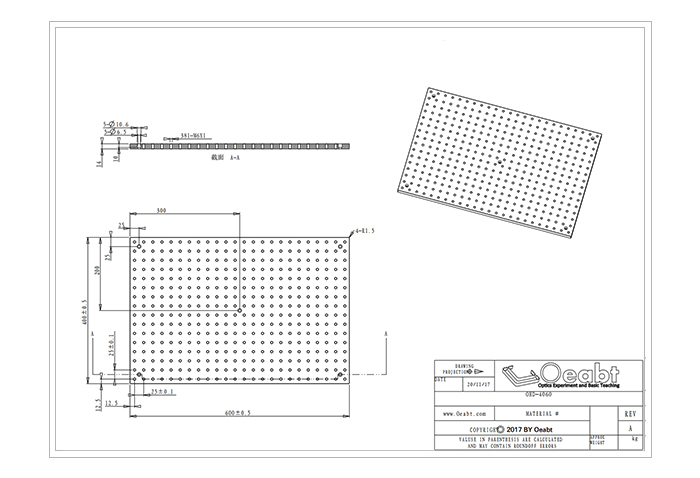

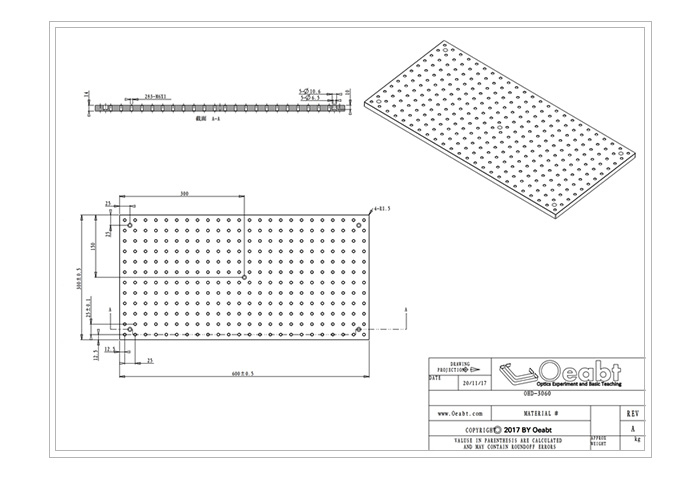

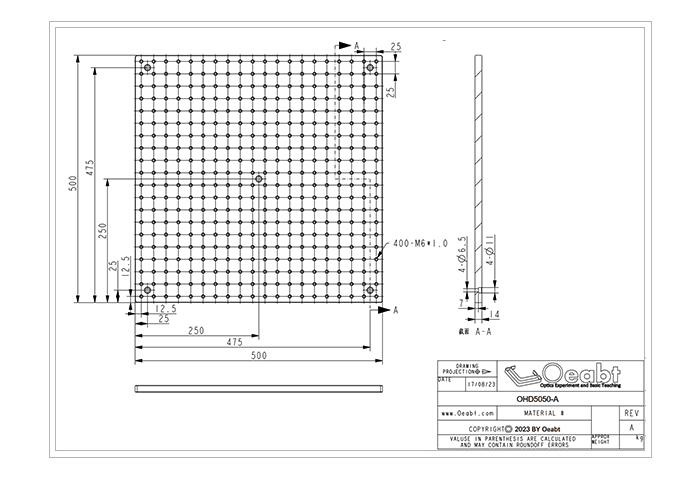

工程图
对比
单价
发货日期
购物车

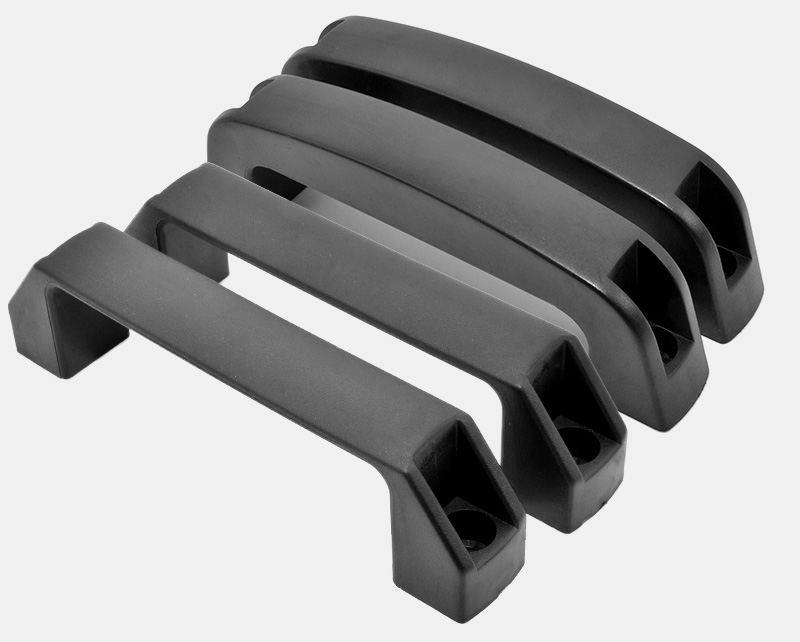

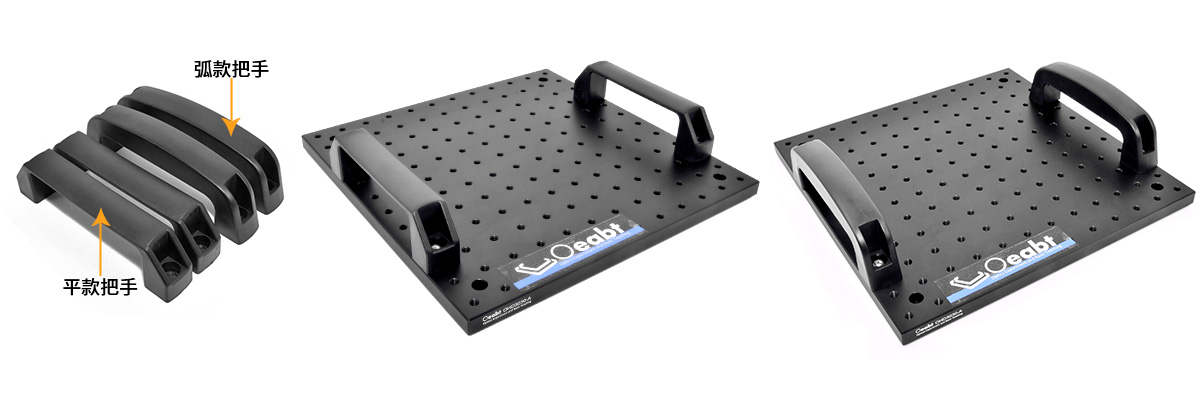

面包板把手

为抬起和运输光学面包板提供了便利;

强度高、重量轻、耐化学腐蚀;

沉头安装孔间距150mm;

适用于的公制/英制面包板;

提供面包板把手可选,为抬起和运输光学面包板提供了便利。每个把手有两个安装孔,通过标准的M6带帽螺丝安装在螺孔的工作表面。

型号
规格
工程图
对比
单价
发货日期
购物车
