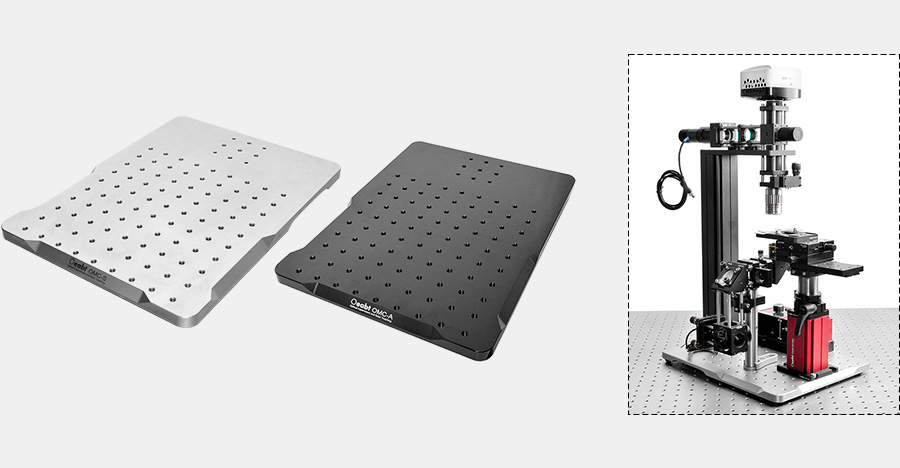

OMC系列 显微镜底座
首页 > 产品中心 > 光学显微镜 > OMC系列 显微镜底座
参数规格 技术说明 组装 应用举例 工程图下载
产品说明

专用于显微镜重型支架的安装面板;

面板尺寸260*350mm,螺孔阵距25*25mm;

底面具备4处沉头孔,可反向向上安装固定组件;

实心构造,铝合金/不锈钢材质可选;

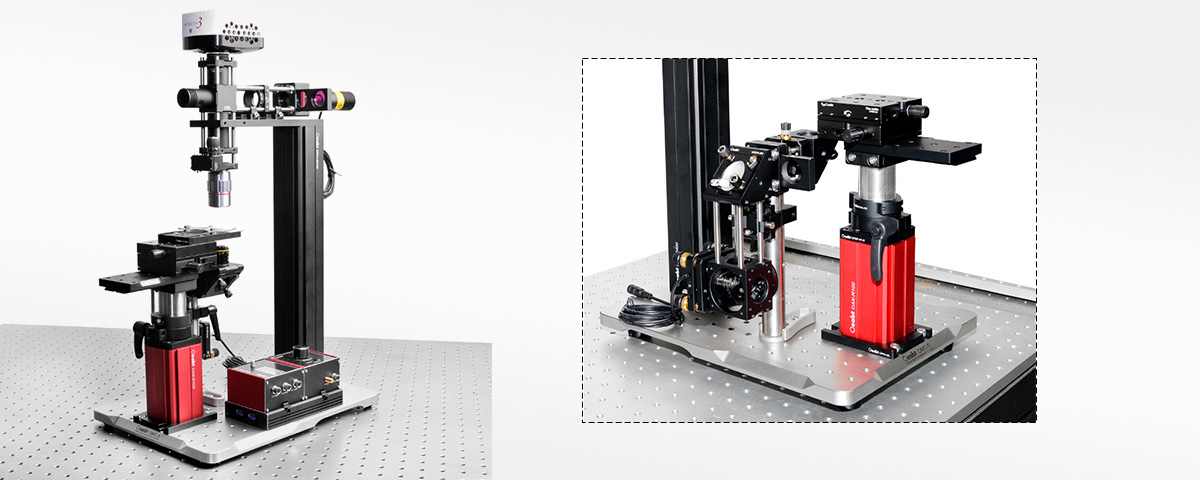

OMC系列面包板专为显微镜系统支架的装置而设计,这些实心铝质/不锈钢质面包板是组装光学装置原型、进行实验和安装小型子系统的一种便利而高性价比的平台。
型号
OMC-A
OMC-S
规格
260.0*350.0*14mm
螺纹类型
99处M6螺孔,4处Ø4.5mm沉头孔
重量
3.25kg
9.40kg
材质
7075铝合金
304不锈钢

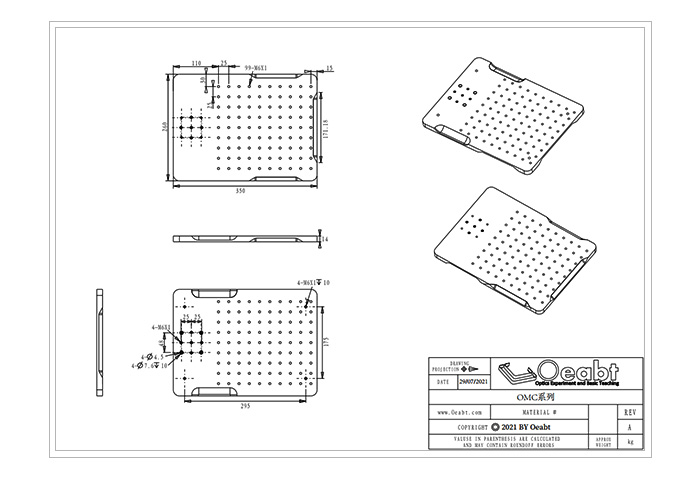

示意图
通用参数

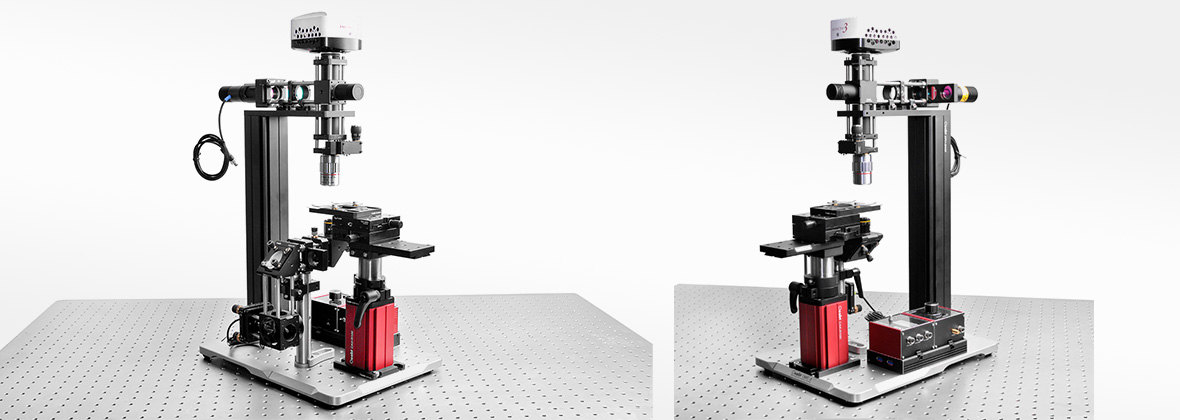

(1)OMC系列面包板专为显微镜系统支架的装置而设计,这些实心铝质/不锈钢质面包板是组装光学装置原型、进行实验和安装小型子系统的一种便利而高性价比的平台。

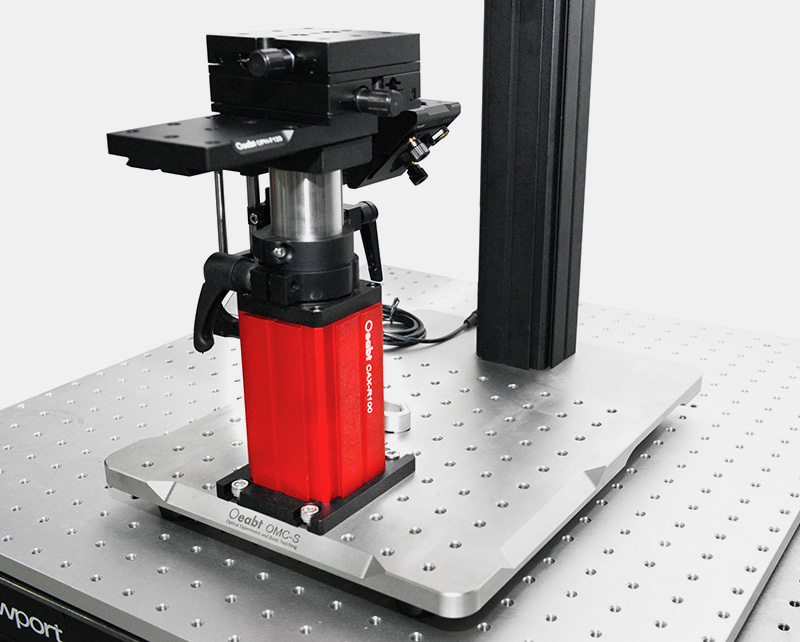

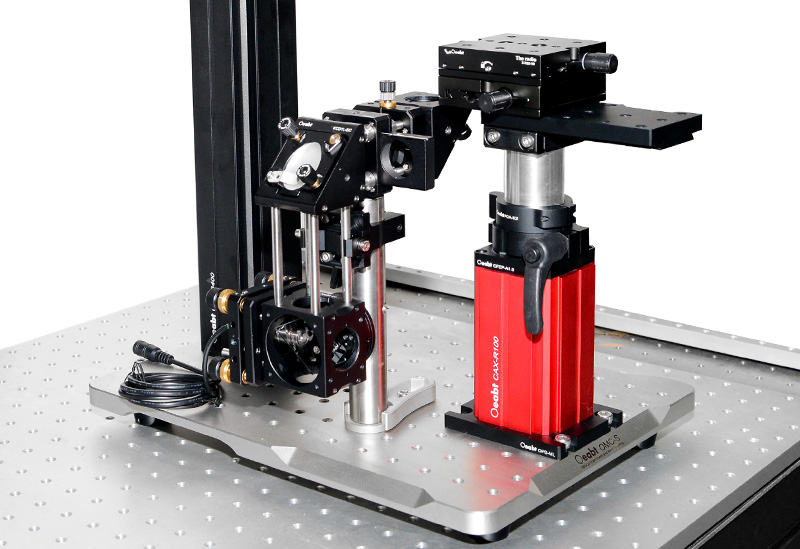

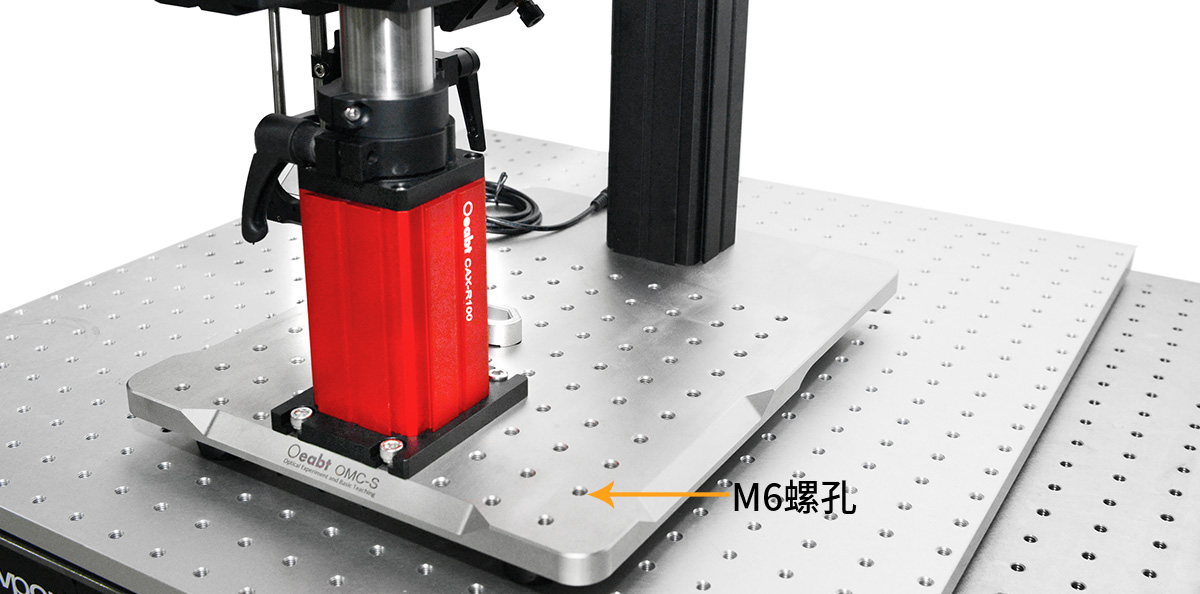

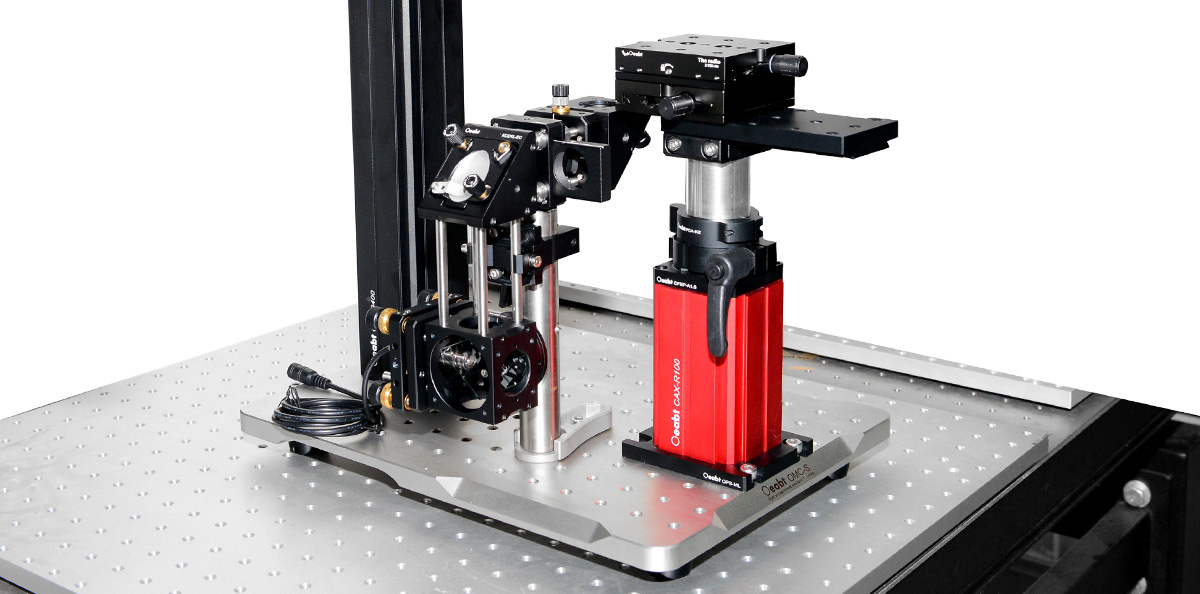

(2)上面板一前端具有直接集成安装重型支架的螺孔阵距,具备4处Ø4.5mm沉头孔、5处M6螺孔。此外,前端处有可兼容大多数光机组件阵距25mm的M6螺孔。

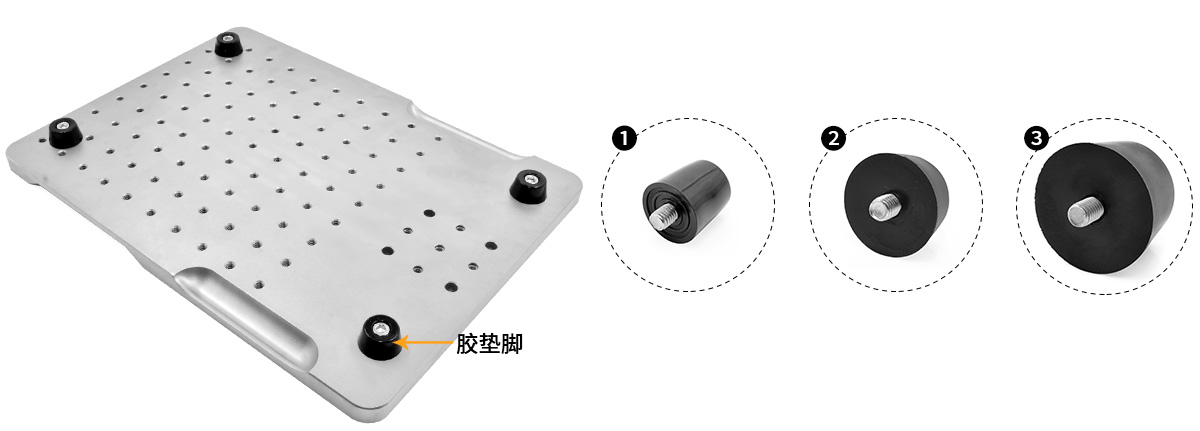

(3)底面板另多出4处M6螺孔,可用于抬升底板的胶垫使用。附带4个胶垫,款式随机发。

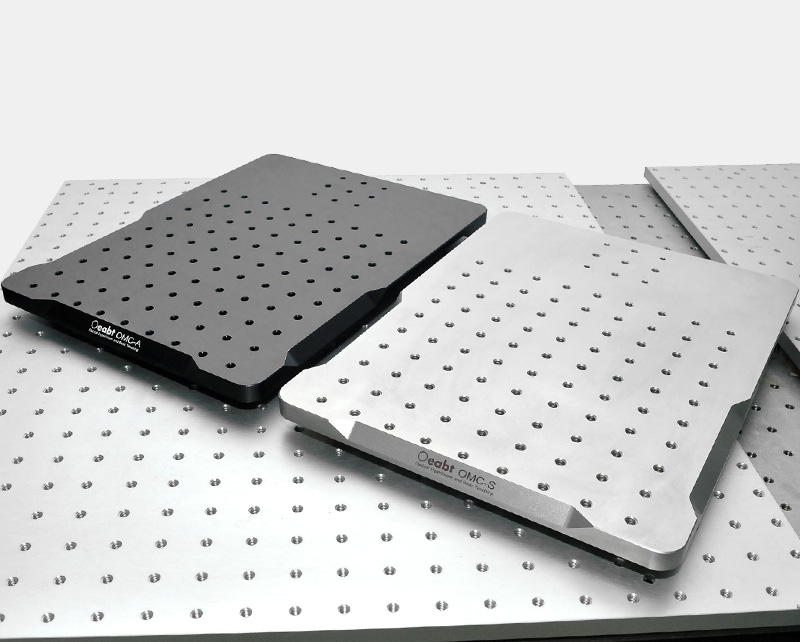

(4)不同材质可选:



OMC系列 显微镜底座

专用于显微镜重型支架的安装面板;

面板尺寸260*350mm,螺孔阵距25*25mm;

底面具备4处沉头孔,可反向向上安装固定组件;

实心构造,铝合金/不锈钢材质可选;

OMC系列面包板专为显微镜系统支架的装置而设计,相比较不锈钢材质,铝合金材质款更具高性价比。上面板一前端具有直接集成安装重型支架的螺孔阵距,具备4处Ø4.5mm沉头孔、5处M6螺孔。此外,前端处有可兼容大多数光机组件阵距25mm的M6螺孔。

型号
规格
工程图
对比
单价
发货日期
购物车
