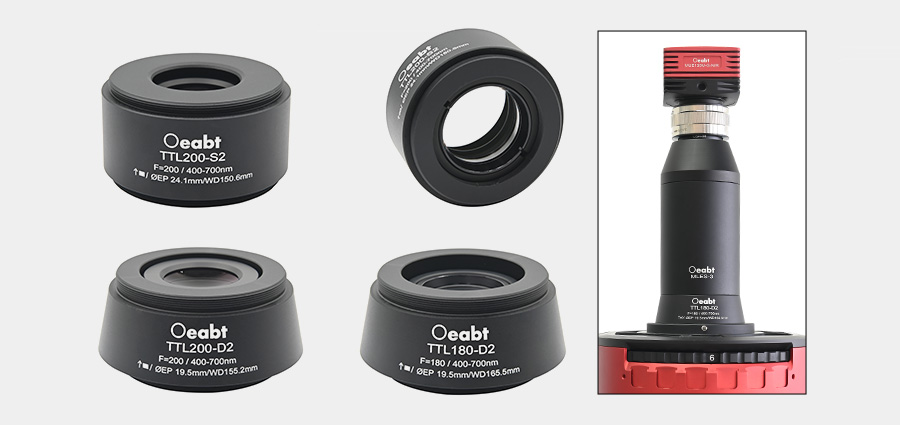

产品说明

• 消色差成像管镜，适合宽场成像和激光扫描；复消色差矫正，用于形成矫正良好的无限远光学系统；

• 有效焦距180mm、200mm可选，匹配主流物镜设计焦距；

• 适用波长范围 400‑700 nm，覆盖可见光全波段

• 提供SM2-SM2螺纹对接和SM2-D2燕尾连接方式；

管镜设计用于显镜成像系统的光学透镜组件，用于校正样品与物镜之间的像差，并提高成像质量。

示意图

通用参数

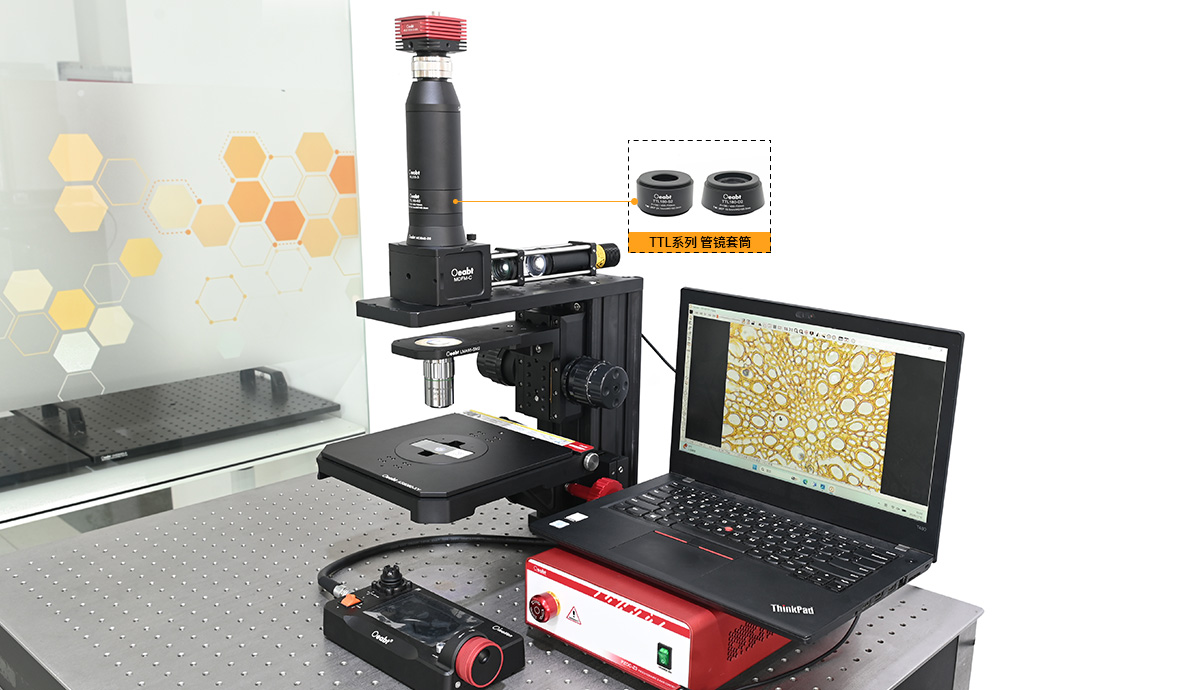

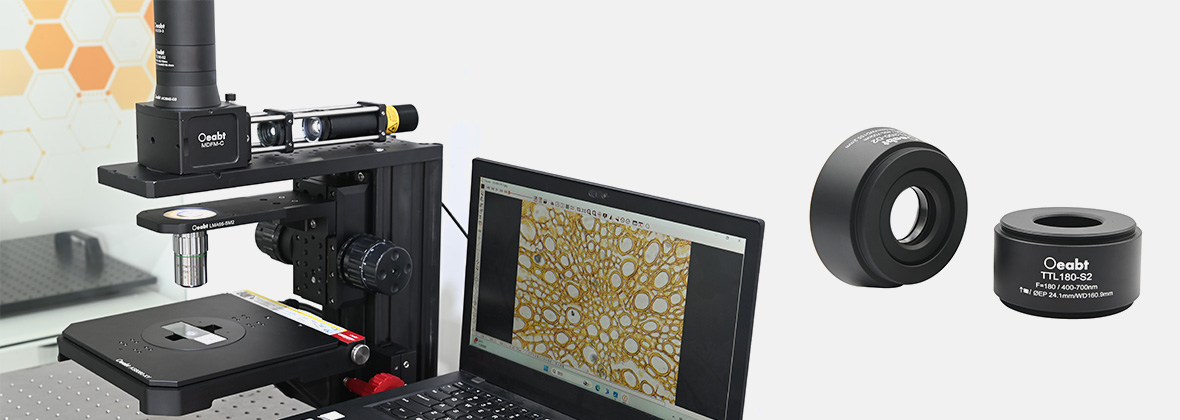

（1）管镜的有效焦距匹配常用物镜的设计焦距，通常安装在显微镜物镜与相机或目镜之间。将物镜形成的无限远校正光束聚焦成像到探测器（如CCD/CMOS相机）上，同时校正色差和球差，从而获得清晰、色彩还原准确的显微图像，非常适合宽场成像应用。

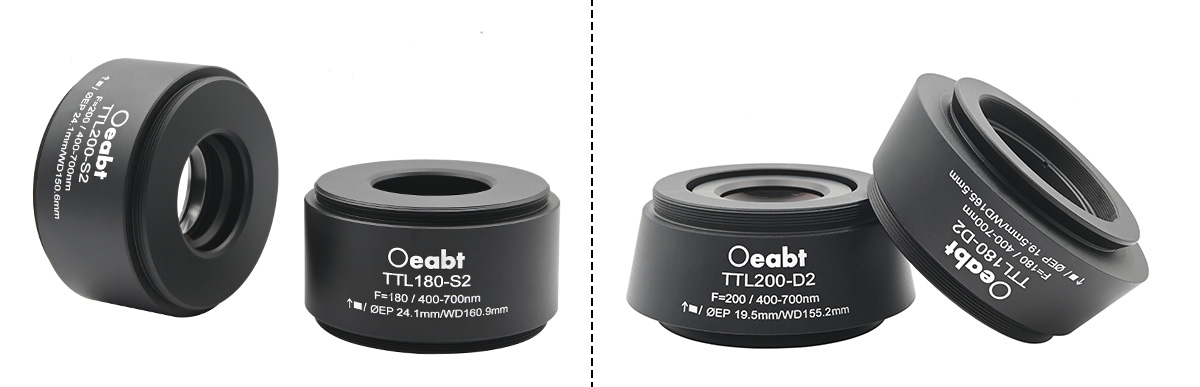

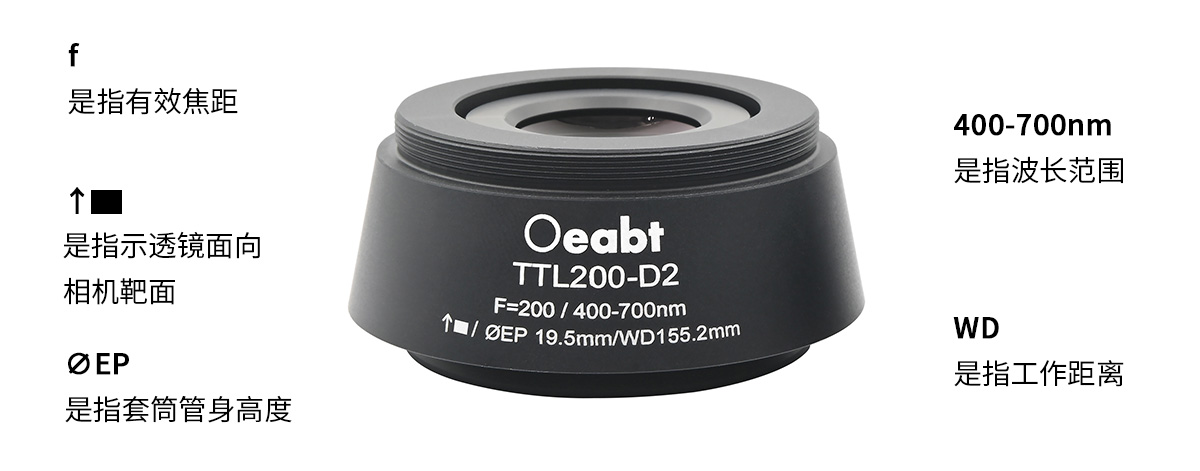

（2）这些管镜在外壳上激光刻有型号、光学参数、波长范围等标识。注意：标识了矩形符号（▄）旁边刻有一个箭头，指示透镜哪侧需要面向相机靶面。套管透镜的外壳安装方式可选SM2转SM2螺纹对接，或SM2转D2公头燕尾对接，方便将套筒透镜和自搭建显微系统集成。

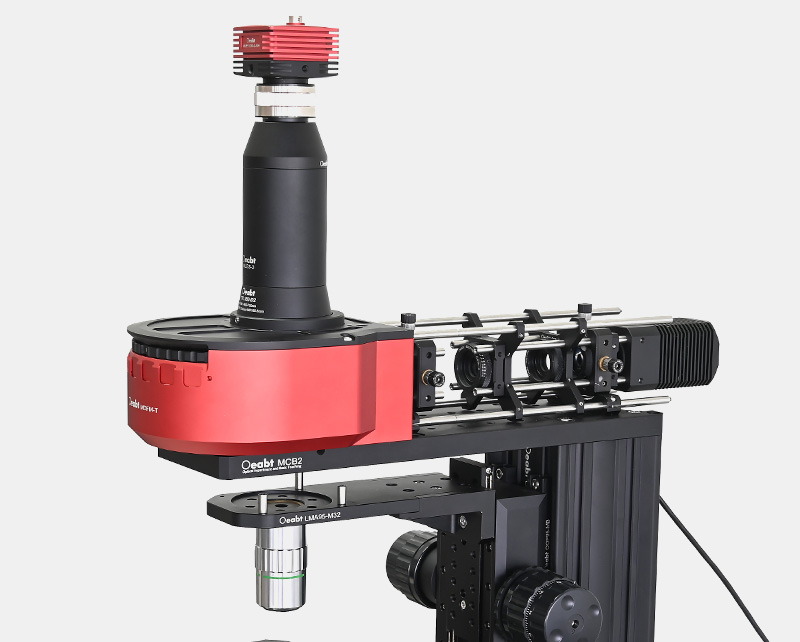

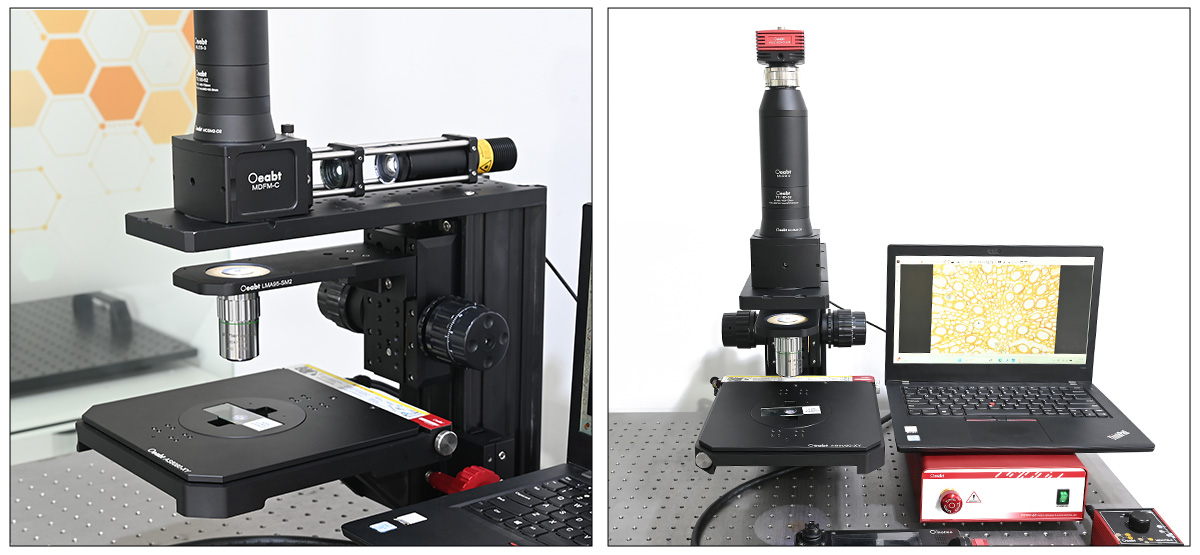

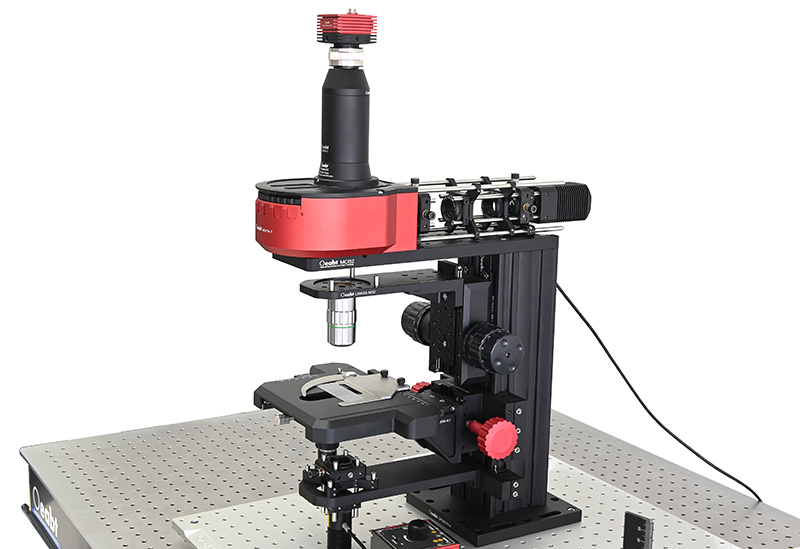

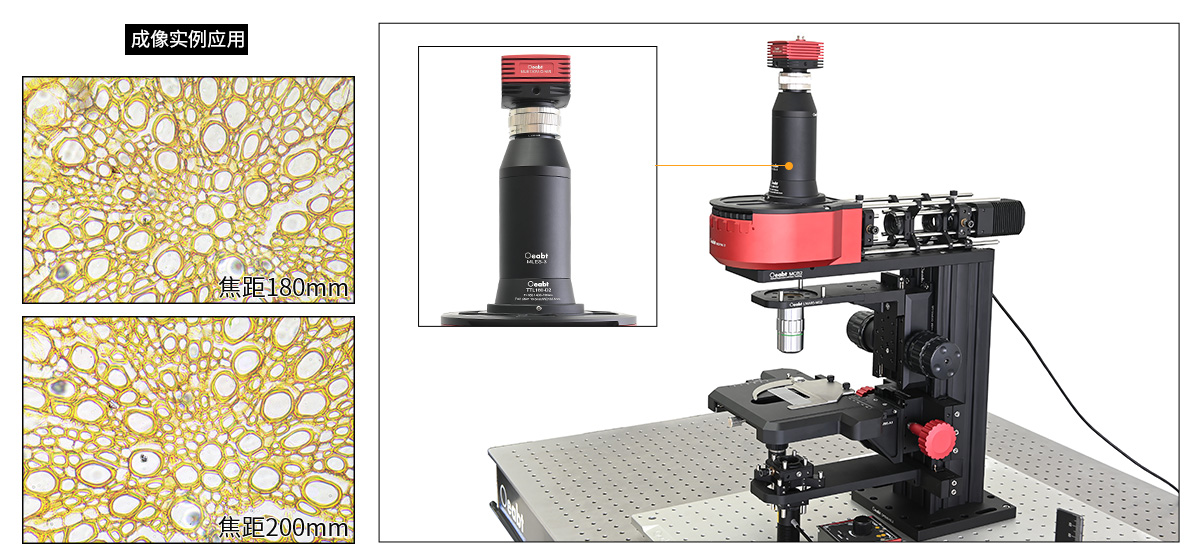

（3）确认安装方向：参照外壳上的箭头标记，确保箭头指向相机靶面，物镜朝向相反；定制化显微系统搭建：适合自搭建光路，螺纹或燕尾接口便于与其他光学模块快速组合。

（4）标准SM2螺纹系统集成，无需燕尾接口，推荐型号：TTL180-S2 或TTL200-S2；需与 Oeabt 显微系统燕尾接口快速对接，推荐型号：TTL180-D2 或TTL200-D2；

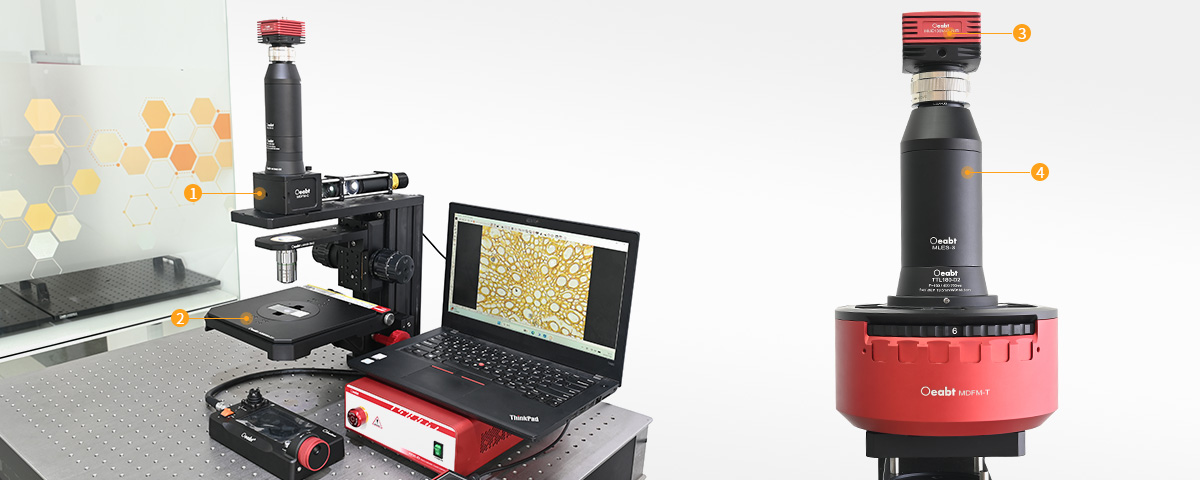

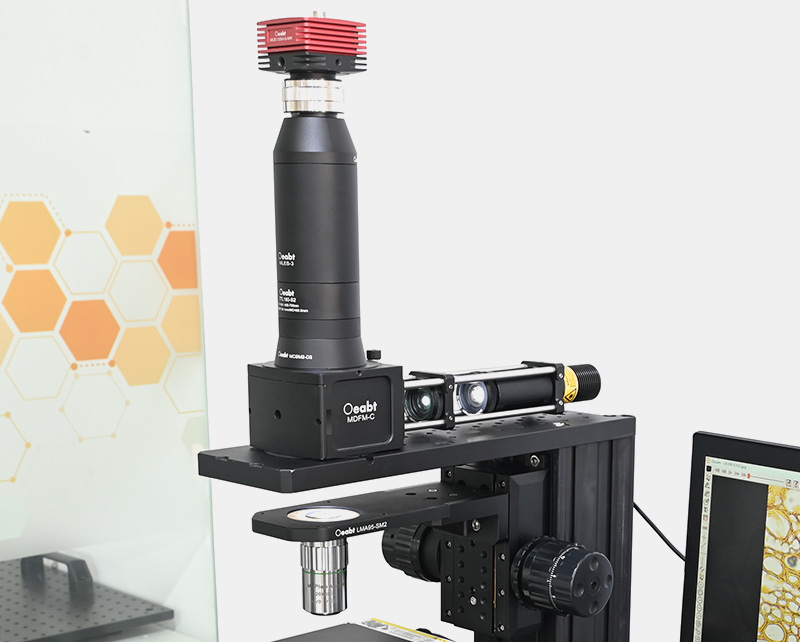

❶MDFM-C 快拆式荧光立方模块点击购买>	❷AS8080-XY 电控四寸两轴载物台点击购买>
❸OsCam Vision® 科研相机点击购买>	❹MCSM系列显微端口转接件点击购买>

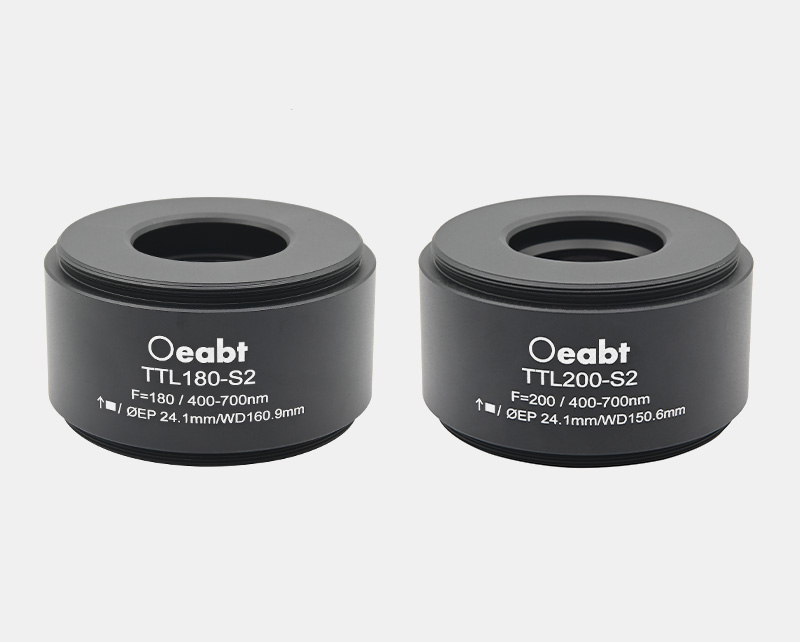

TTL-S系列管镜套筒

• 消色差成像管镜，适合宽场成像和激光扫描；

• 复消色差矫正，用于形成矫正良好的无限远光学系统；

• 有效焦距180mm、200mm可选，匹配主流物镜设计焦距；

• 适用波长范围 400‑700 nm，覆盖可见光全波段

• 提供SM2-SM2螺纹对接方式；

标准SM2螺纹系统集成，无需燕尾接口

型号

规格

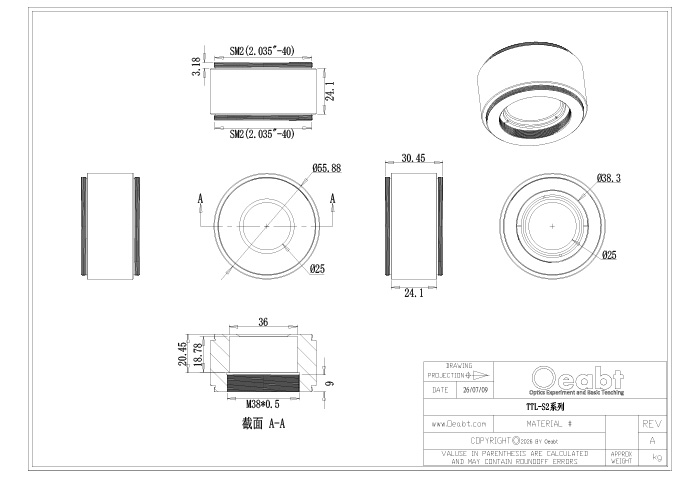

工程图

对比

单价

发货日期

购物车

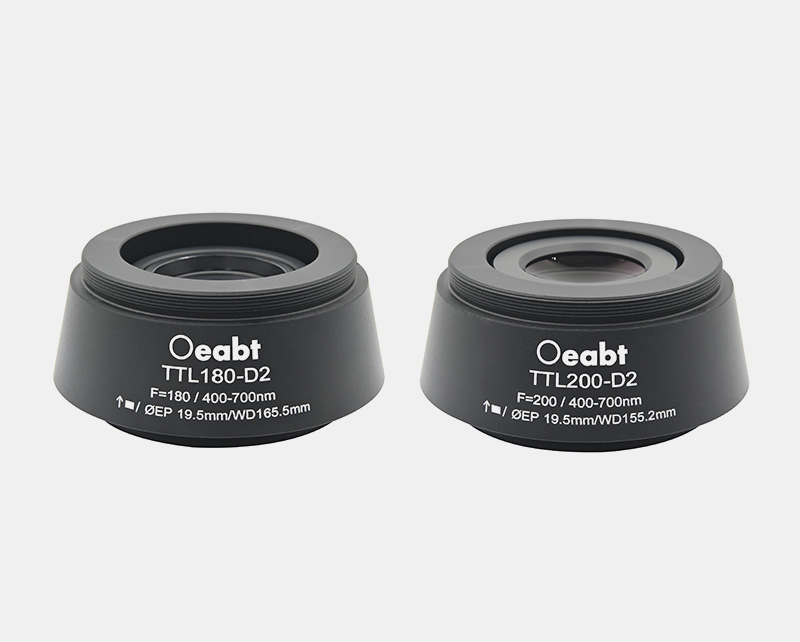

TTL-D系列管镜套筒

• 消色差成像管镜，适合宽场成像和激光扫描；

• 复消色差矫正，用于形成矫正良好的无限远光学系统；

• 有效焦距180mm、200mm可选，匹配主流物镜设计焦距；

• 适用波长范围 400‑700 nm，覆盖可见光全波段

• 提供SM2-D2燕尾连接方式；

需与 Oeabt 显微系统燕尾接口快速对接

型号

规格

工程图

对比

单价

发货日期

购物车
